Balanza manométrica Verónica Guadalupe Casillas Lizaola

Presentación del tema: "Balanza manométrica Verónica Guadalupe Casillas Lizaola"— Transcripción de la presentación:

1 Balanza manométrica Verónica Guadalupe Casillas Lizaola 11100086
Héctor Alexis Jaco Hernández Víctor Hugo Avalos Jiménez 8C2 22 de noviembre del 2014

2 Introducción En la presente exposición se dará a conocer en qué consiste una balanza manométrica (balanza de pesos muertos) y cuál es su función en general, así como también se mencionarán los antecedentes de dicho instrumento y se mostrarán algunas características y aplicaciones de la balanza.

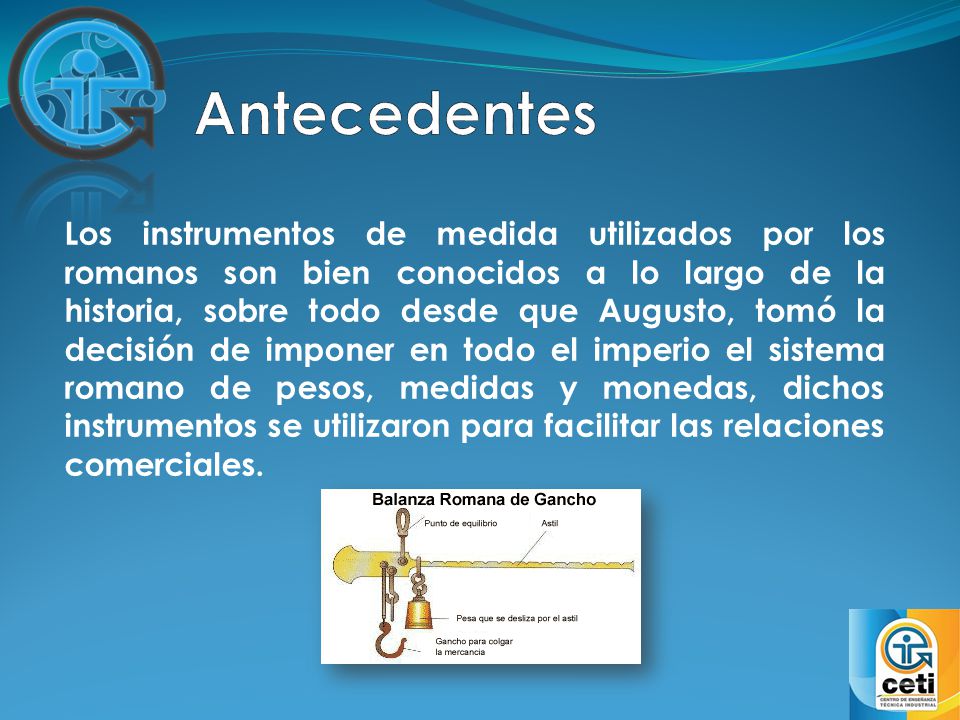

3 Antecedentes Los instrumentos de medida utilizados por los romanos son bien conocidos a lo largo de la historia, sobre todo desde que Augusto, tomó la decisión de imponer en todo el imperio el sistema romano de pesos, medidas y monedas, dichos instrumentos se utilizaron para facilitar las relaciones comerciales.

4 Desarrollo del tema ¿QUÉ ES UNA BALANZA DE PESOS MUERTOS?
La balanza de pesos muertos es un instrumento que proporciona el método más confiable y exacto para medir presiones superiores a 1 Kgf/cm2.

5 Desarrollo del tema Son apropiadas para trabajar en ambiente con humedad relativa menor al 80%, y temperatura ambiente con rango entre 10 Y 30 ºC.

6 Funcionamiento Su operación está basada en el principio de balancear pesos conocidos contra la fuerza producida por la acción de una presión desconocida en un pistón hidráulico de área conocida.

7 Funcionamiento Cuando estas fuerzas alcanzan equilibrio y balance, la presión desconocida iguala el total de las pesas y el pistón, y de esta manera queda determinado el valor de la presión.

8 Descripción de balanza
12:Válvula de regulación 13:Bomba manual 14:base 15:Manija de válvula 1:Depósito de aceite 2:Válvula de aguja 3:Válvulas de succión de aceite 4:Cilindro del pistón 5:Válvula de aguja 6:(Acordeón) 7:Porta pesas 8:Conexiones de ½ in n.p.t. 9:Tubo de alta presión 10:Manivela 11: soportes

9 Características Precisión del equipo 0,015% de lectura.
Funcionamiento: aceite hidráulico o agua. Intervalo de presión hasta 20,000 psi. Utiliza pesas de bronce o acero inoxidable.

10 Aplicaciones Laboratorios de metrología. Control de procesos críticos.
Calibración de instrumentos (manómetros, transmisores de presión etc.) Medir diferentes exactitudes.

11

12 Conclusión En conclusión en esta exposición se explicó lo que es una balanza manométrica o también llamada balanza de pesos muertos, su función en general, los antecedentes de esta balanza, aplicaciones y características de dicho instrumento, así como también cada una de las partes que lo conforman, donde básicamente se mencionó que la balanza manométrica necesita de diversas condiciones para trabajar, y por otra parte también se mencionó el principio en el que esta basado para un óptimo funcionamiento.

13 Referencia bibliográfica
Balanza de pesos muertos . (13 de Febrero de 2010). Recuperado el 21 de Noviembre de 2014, de DEWIT: González, X. R. (Abril de 2010). MUSEO ARQUEOLÓXICO PROVINCIAL DE OURENSE. Recuperado el 22 de Noviembre de 2014, de BALANZA ROMANA:

14 Preguntas de repaso 1) ¿De qué otra manera se le conoce a la balanza manométrica? Balanza de pesos muertos 2) ¿Qué es una balanza de pesos muertos? Es un instrumento que proporciona el método más confiable y exacto para medir presiones superiores a 1 Kgf/cm2. 3) ¿En qué rangos de temperatura trabajan? De 10 A 30 º C

15 Preguntas de repaso 4) Menciona tres partes de la balanza de pesos muertos Bomba manual, Depósito de aceite, Válvulas de succión de aceite 5) Menciona dos características de la balanza de pesos muertos Precisión del equipo 0,015% de lectura y un intervalo de presión hasta 20,000 psi.

16 Preguntas de repaso 6) Menciona dos aplicaciones de la balanza de pesos muertos. Laboratorios de metrología y calibración de instrumentos 7) ¿Cuál fue la decisión que impuso Augusto en todo el imperio romano? El sistema romano de pesos, medidas y monedas 8) ¿De quién tomaron la idea los romanos sobre la balanza? De los griegos
