1 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 TERMINOLOGÍA

2 RANGO NOMINAL Región dentro de los límites en los cuales una cantidad es medida, recibida o transmitida y expresada por lo valores inferior y superior de la escala del instrumento.

3 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 INTERVALO DE MEDIDA (SPAN) Diferencia algebraica entre los límites superior e inferior del rango nominal del instrumento.

4 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 TIEMPO DE RESPUESTA Es la cantidad de tiempo requerido por un sensor para que responda completamente a los cambios de una entrada. El tiempo de respuesta de un lazo de control es la combinación de los tiempos de respuesta de todas sus partes, incluyendo el sensor.

5 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 Es la reproductividad con la cual medidas sucesivas de la misma variable pueden ser realizadas bajo condiciones idénticas. PRECISIÓN

6 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 Grado de conformidad del valor medido a un valor aceptado como estándar o la cercanía de la lectura o indicación de un sensor al valor actual o la cantidad que está siendo medida. EXACTITUD (ACCURACY)

7 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 RANGO DE EXACTITUD Un número que define un límite de error que no deberá excederse bajo las condiciones de operación de referencia. Puede incluir los efectos combinados de histéresis, linealidad y repetibilidad.

8 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 Puede ser expresada en: a.En términos de la variable medida: Por ejemplo +/- 1°C, b.Porcentaje del span. Por ejemplo +/- 0.5 % del span. c. Porcentaje del valor máximo: Por ejemplo +/- 0,2 % de 300 PSI. d. Porcentaje de la longitud de la escala. e. Porcentaje de la lectura actual. UNIDADES DE EXACTITUD

9 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 COEFICIENTE DE TEMPERATURA La cantidad de desplazamiento que puede resultar de un cambio de la temperatura ambiente de 1°C y expresado en porcentaje de full escala.

10 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 BANDA MUERTA El rango a través del cual una entrada puede ser variada sin causar una respuesta medible. La banda muerta usualmente es expresada en porcentaje del intervalo de medida (Span).

11 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 TIEMPO MUERTO El intervalo entre la iniciación de un cambio en la entrada y el comienzo de una respuesta observable en el instrumento.

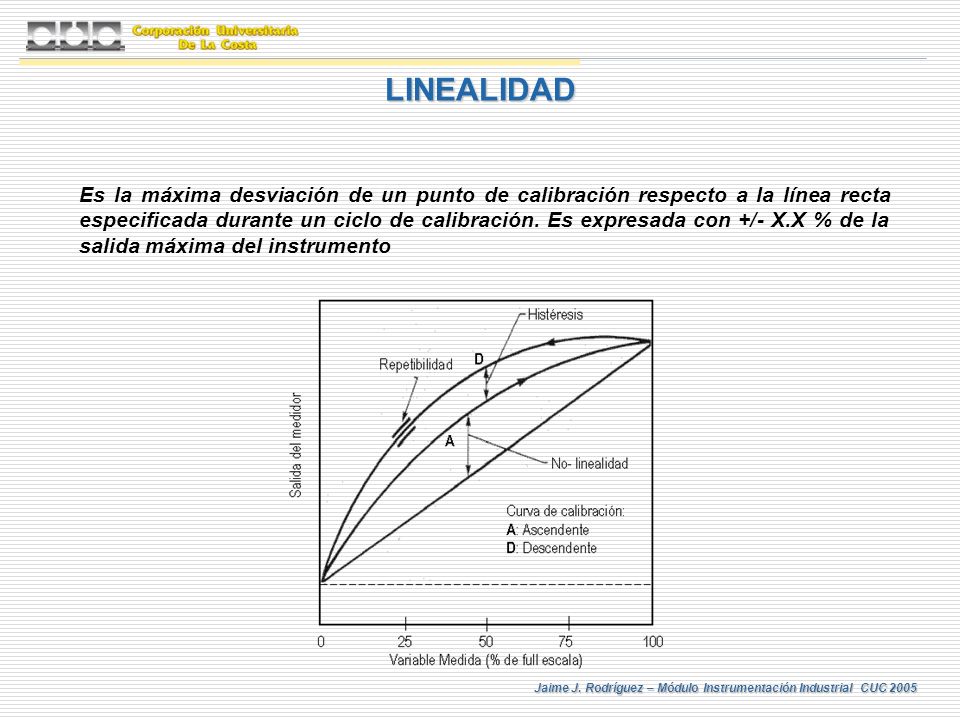

12 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 LINEALIDAD Es la máxima desviación de un punto de calibración respecto a la línea recta especificada durante un ciclo de calibración. Es expresada con +/- X.X % de la salida máxima del instrumento

13 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 HISTERESIS Es la máxima diferencia en la salida de algún valor del rango especificado del instrumento, cuando el valor se aproxima primero incrementando y luego decrementando la magnitud medida.

14 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 REPETIBILIDAD Capacidad de un instrumento para repetir las lecturas de la salida cuando el mismo valor de la variable es aplicado, consecutivamente bajo las mismas condiciones y la misma dirección.

15 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 RANGO DE AJUSTE Describe la relación entre el rango nominal y la mínima cantidad que puede ser medida con la precisión especificada por el fabricante.

16 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 TURNDOWN Se define como la relación entre el valor máximo y mínimo que puede tomar el span del instrumento.

17 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 SENSIBILIDAD Es el mas pequeño cambio en el valor actual de la magnitud medida que pueda producir un cambio perceptible en un instrumento indicador, registrador, etc.

18 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ESTABILIDAD Es la habilidad de un transductor para mantener sus características de desempeño por un periodo de tiempo relativamente largo. Es expresado en porcentaje de full escala por un periodo de tiempo dado en meses.

19 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 EFECTO DE TEMPERATURA Puede provocar un error en el desempeño del instrumento por cambios en el proceso o en la temperatura ambiente. Generalmente la temperatura del proceso es estable mientras que la temperatura ambiente cambia. Por eso no siempre es fácil determinar las causas del error por efecto de la temperatura.

20 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 EFECTO DE LA PRESIÓN ESTÁTICA Es el efecto de la presión de la línea aplicada tanto al lado de baja como al lado de alta presión en un transmisor. Este involucra tanto errores de Cero (Z) y Span (S).

21 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ERROR Diferencia algebraica entre la indicación y el valor real de la señal medida ERROR ESTÁTICO Diferencia que presenta el instrumento respecto al valor verdadero, cuando se mantienen constantes las condiciones del proceso ERROR DINÁMICO Se produce debido a la variación de las condiciones del proceso como velocidad del fluido, temperatura, presión, viscosidad, etc

22 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ERRORES DE CALIBRACIÓN ERROR DE CERO

23 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ERRORES DE CALIBRACIÓN ERROR DE MULTIPLICACIÓN

24 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ERRORES DE CALIBRACIÓN ERROR DE ANGULARIDAD

25 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ERRORES DE CALIBRACIÓN ERROR DE PARALELAJE PSI
