1 Básculas Fabiola Ivette Zuñiga Enciso……………..10301059
Jessica Alejandra Sahagún Gonzalez… Soledad Magdaleno Madrigal ………… Abigail Velasco Padilla ………………… Grecia Pastrana Rodríguez……………… 8D2 Turno : Matutino Fecha: 27 de mayo del 2014

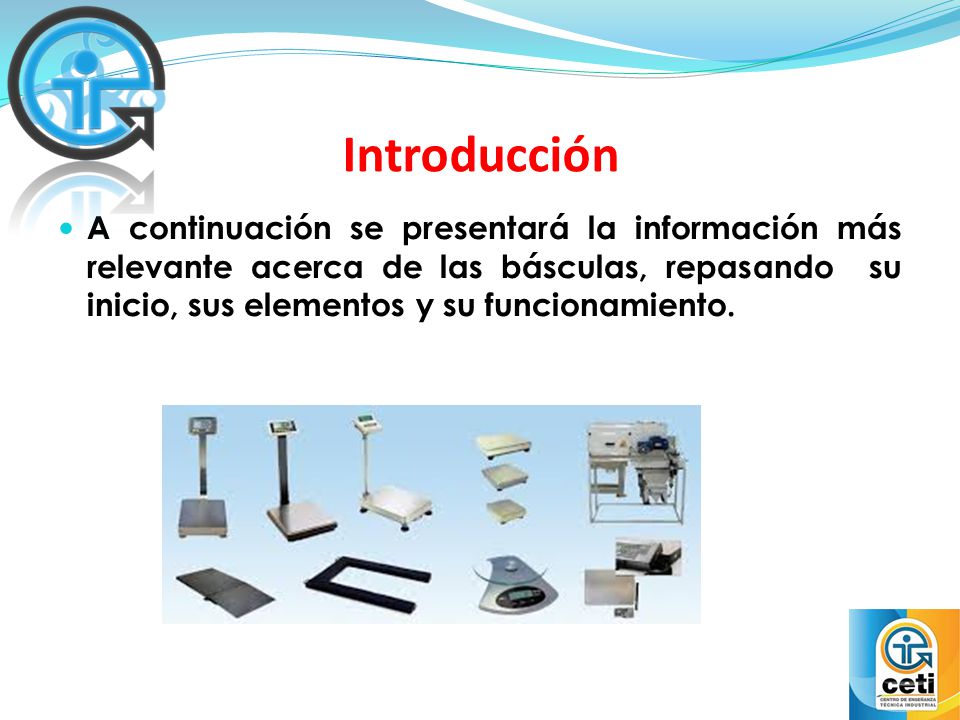

2 Introducción A continuación se presentará la información más relevante acerca de las básculas, repasando su inicio, sus elementos y su funcionamiento.

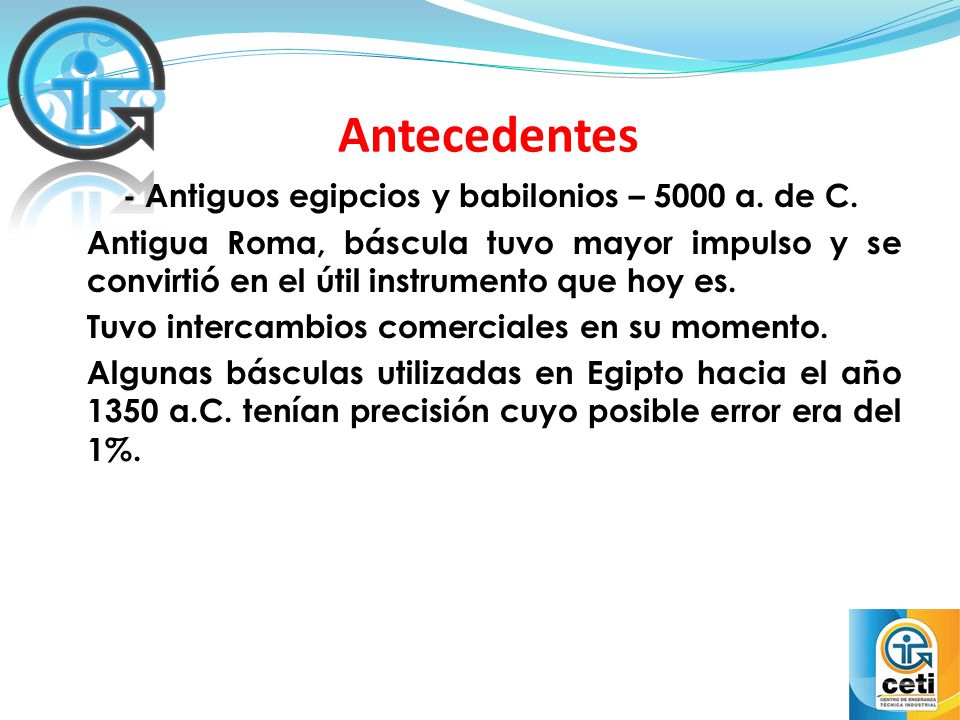

3 Antecedentes - Antiguos egipcios y babilonios – 5000 a. de C.
Antigua Roma, báscula tuvo mayor impulso y se convirtió en el útil instrumento que hoy es. Tuvo intercambios comerciales en su momento. Algunas básculas utilizadas en Egipto hacia el año 1350 a.C. tenían precisión cuyo posible error era del 1%.

4 Leonardo da Vinci, intentó utilizar el principio del péndulo, para pesar e indicar la masa de la carga. Desde su invención hasta la fecha, la báscula es un instrumento de medición que ha evolucionado constantemente, desde el rudimentario sistema de brazos paralelos hasta las modernas básculas electrónicas.

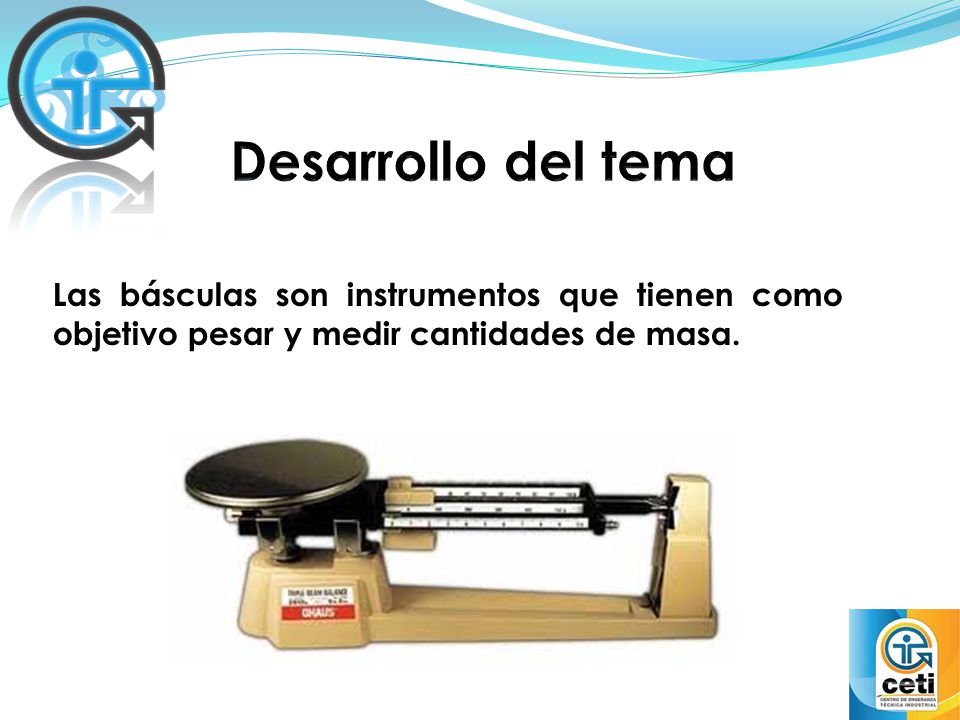

5 Desarrollo del tema Las básculas son instrumentos que tienen como objetivo pesar y medir cantidades de masa.

6 Componentes Convierte la fuerza de gravedad ejercida por el objeto en una fuerza que es interpretada por un dispositivo mecánico. Actualmente éstos han sido desplazados por celdas de carga y los sistemas de indicación mecánicos por indicadores electrónicos.

7 Clasificación Las básculas pueden clasificarse en dos tipos: mecánicas y electrónicas. Las Básculas mecánicas a su vez se clasifican por su funcionamiento.

8 Mecánicas Básculas de barra.
Actúan por medio de un arreglo de palancas, es equilibrada mediante el desplazamiento de un contrapeso al objeto pesado a lo largo de una escala graduada, donde se lee el peso de la masa en kg, lb, oz, etc.

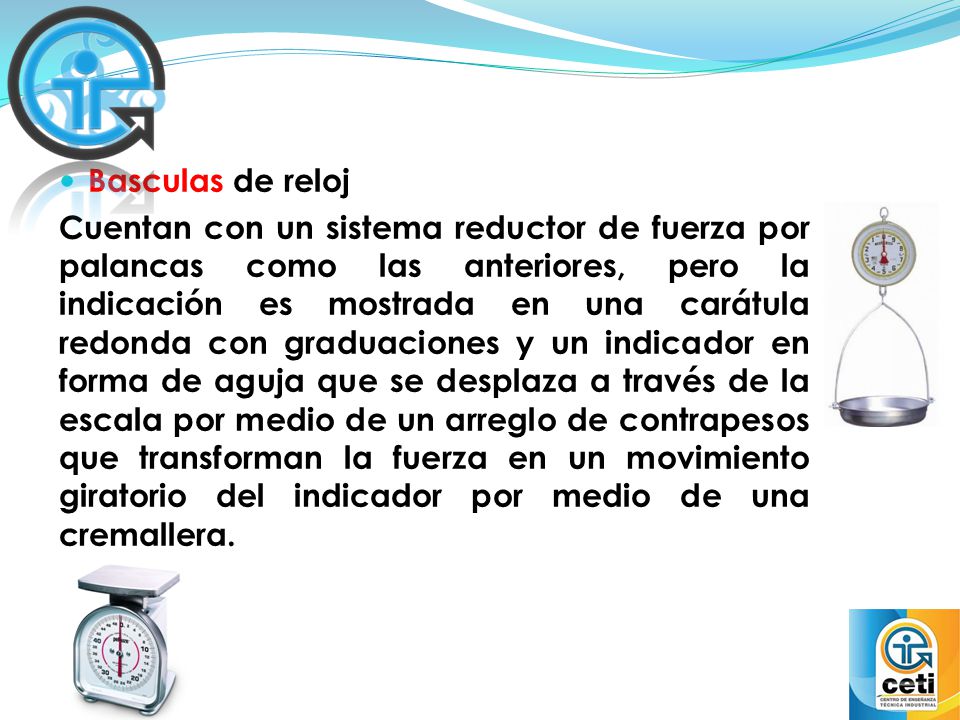

9 Basculas de reloj Cuentan con un sistema reductor de fuerza por palancas como las anteriores, pero la indicación es mostrada en una carátula redonda con graduaciones y un indicador en forma de aguja que se desplaza a través de la escala por medio de un arreglo de contrapesos que transforman la fuerza en un movimiento giratorio del indicador por medio de una cremallera.

10 Básculas con muelle elástico
Basadas en la deformación elástica de un resorte que soporta la acción gravitatoria del peso del objeto a medir. Éstas miden la fuerza ejercida por un objeto sujeto a la fuerza de gravedad, es decir, el peso. Sin embargo, el peso (P) y la masa (m) están relacionados por la siguiente relación: P = m * g Donde P es el peso (Kgm/s2=N)., m es la masa (Kg) y g es la intensidad del campo gravitatorio o aceleración de la gravedad (m/s2).

11 Electrónicas Muestran en una pantalla de fácil lectura la masa del objeto que se pesa. Utilizan sensores conocidos como células de carga o celdas de carga. Las convencionales consisten en una pieza de metal a la que se adhieren galgas extensométricas. Estas galgas cambian su resistencia eléctrica al traccionarse o comprimirse cuando se deforma la pieza metálica que soporta el peso del objeto. Por tanto, miden peso.

12 El metal se calcula para que trabaje en su zona elástica; esto es lo que define la operatividad de una celda. El ajuste de las resistencias se hace con un puente de Wheatstone, de modo que al alimentarse con un voltaje entregan una salida de voltaje proporcional a la fuerza aplicada en el metal. Asimismo se utilizan filtros electrónicos para disminuir el efecto de las perturbaciones de alta frecuencia.

13 Tipos Actualmente hay varios tipos de básculas que son bastante representativas: Básculas de baño. Básculas para pesar personas en farmacias. Báscula para pesar mercancías en empresas y almacenes. Báscula para pesar camiones.

14

15 Báscula para pesar graneles
Báscula para pesar graneles. También llamada Bulk Weighing (pesaje en continuo por ciclos), son básculas intercaladas en cintas transportadoras de materiales a granel. El sistema consta de dos tolvas en línea vertical. La superior tiene por objeto almacenar material mientras se produce el pesado del contenido de la tolva inferior. Una vez efectuado el mismo, el granel es liberado a la cinta transportadora y, cuando la tolva se vacía, vuelve a llenarse con el material acumulado en la tolva superior.

16

17 Báscula de dosificación
Báscula de dosificación. Son básculas normalmente en forma de tolva suspendida por células de carga. A dicha tolva le llegan unos tornillos sin fin cuyos motores están controlados por un visor dosificador que puede realizar una fórmula con varios componentes.

18 Calibración Las básculas deben ser calibradas en donde se vayan a utilizar, debido a las diferencias que existen en las fuerzas de gravedad en distintas partes del planeta. El método que se utiliza en la calibración es por comparación a patrones o estándares internacionales definidos de masa (la libra, el kilogramo, etc). La división es hecha automáticamente por comparación, ya que se toma de forma teórica una fuerza de gravedad constante, si la misma resulta ser constante entonces la masa es directamente proporcional a la fuerza.

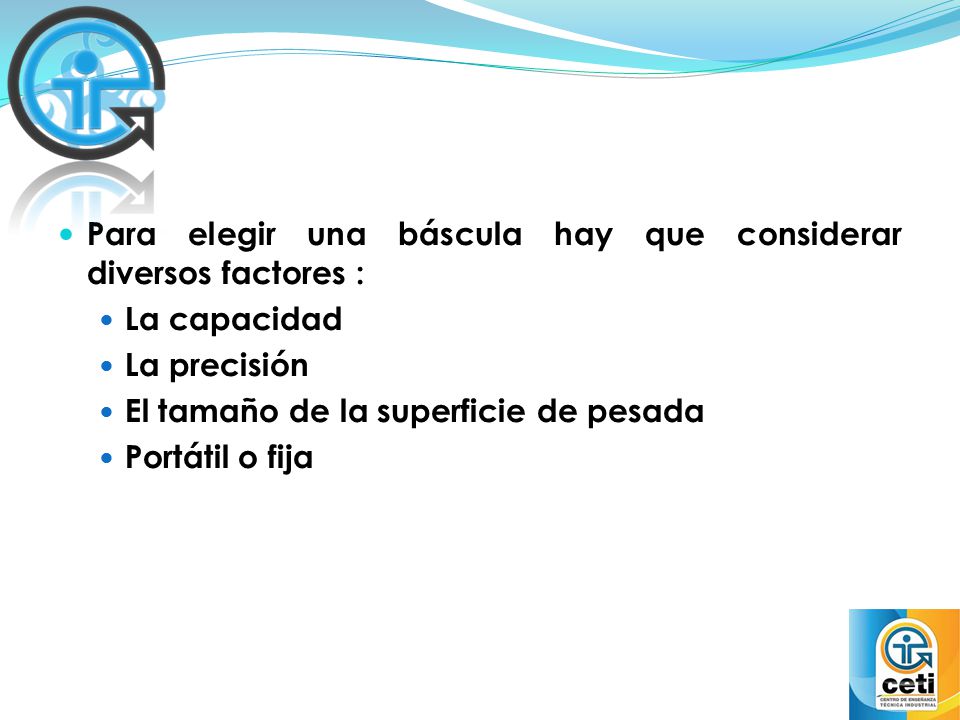

19 Para elegir una báscula hay que considerar diversos factores :
La capacidad La precisión El tamaño de la superficie de pesada Portátil o fija

20 Conclusiones En conclusión se dice que durante la historia de la humanidad el peso siempre ha sido un factor importante en la sociedad, no solo de peso humano si no también de objetos y de ciencia. Desde la antigüedad la balanza era importante para determinar el precio de las cosas, como comida y herramientas, desde ese entonces se refleja la báscula en el desarrollo de algunas actividades humanas, científicas, industriales, entre otras, existiendo diferentes tipos de básculas para cada necesidad.
