1 INSTRUMENTACIÓN INDUSTRIAL
Curso de Instrumentación Electrónica Escuela de Ingeniería Eléctrica Profa. Miriam Borjas Gil Medición de Presión

2 INSTRUMENTOS

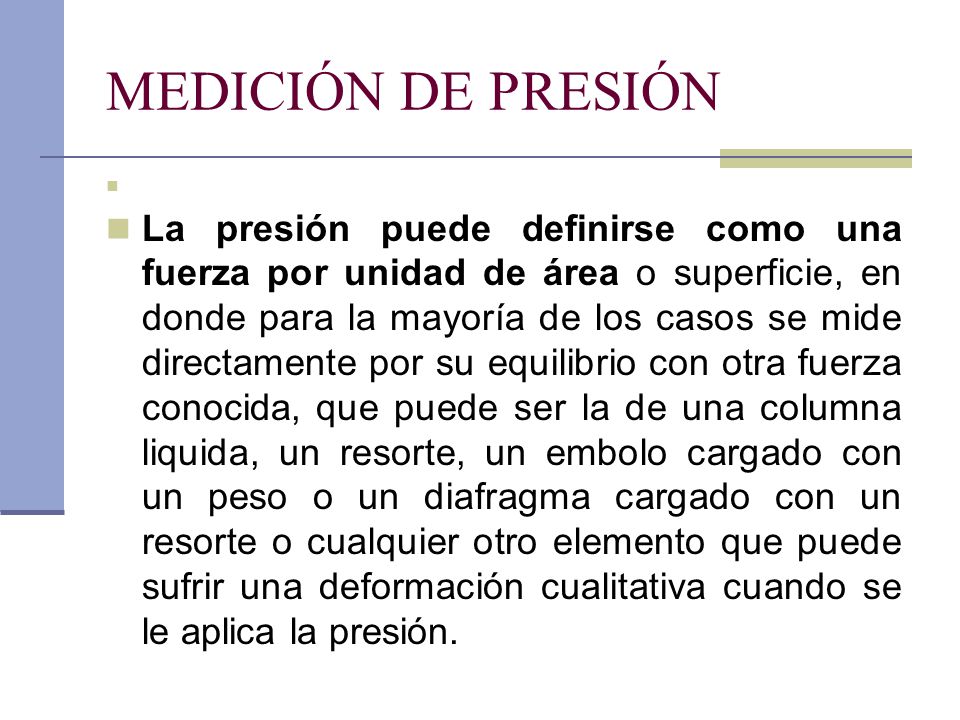

3 MEDICIÓN DE PRESIÓN La presión puede definirse como una fuerza por unidad de área o superficie, en donde para la mayoría de los casos se mide directamente por su equilibrio con otra fuerza conocida, que puede ser la de una columna liquida, un resorte, un embolo cargado con un peso o un diafragma cargado con un resorte o cualquier otro elemento que puede sufrir una deformación cualitativa cuando se le aplica la presión.

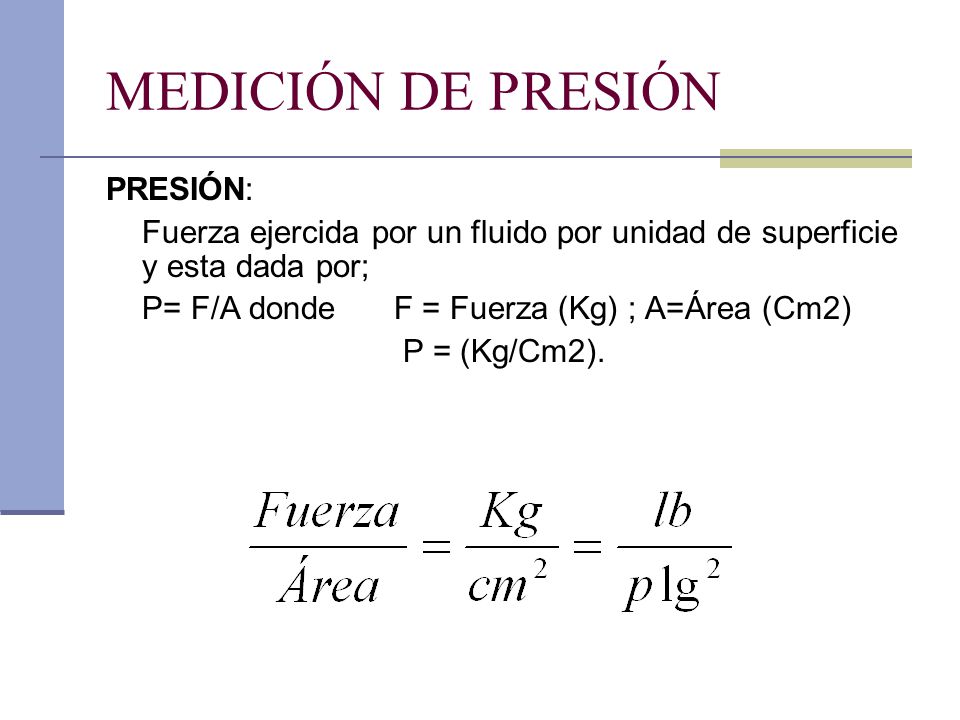

4 MEDICIÓN DE PRESIÓN PRESIÓN:
Fuerza ejercida por un fluido por unidad de superficie y esta dada por; P= F/A donde F = Fuerza (Kg) ; A=Área (Cm2) P = (Kg/Cm2).

5 MEDICIÓN DE PRESIÓN Presión Absoluta
Es la presión de un fluido medido con referencia al vacío perfecto o cero absoluto. La presión absoluta es cero únicamente cuando no existe choque entre las moléculas lo que indica que la proporción de moléculas en estado gaseoso o la velocidad molecular es muy pequeña. Presión Atmosférica Es la presión ejercida por la atmósfera de la tierra, tal como se mide normalmente por medio del barómetro (presión barométrica). Al nivel del mar o a las alturas próximas a este, el valor de la presión es cercano a 14.7 lb/plg2 (760 mmHg), disminuyendo estos valores con la altitud.

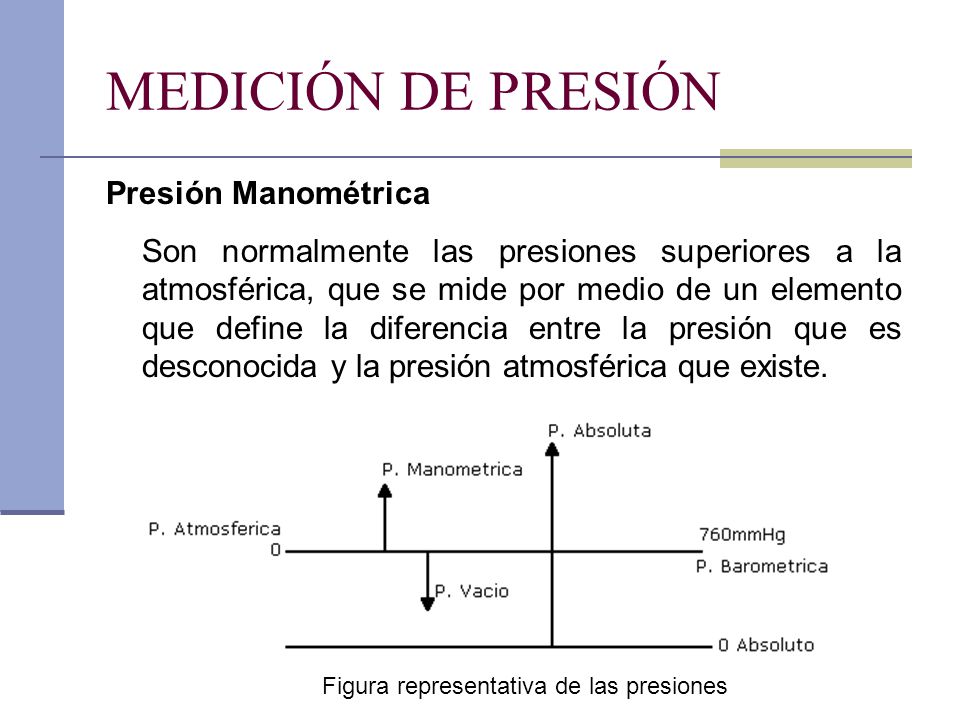

6 Figura representativa de las presiones
MEDICIÓN DE PRESIÓN Presión Manométrica Son normalmente las presiones superiores a la atmosférica, que se mide por medio de un elemento que define la diferencia entre la presión que es desconocida y la presión atmosférica que existe. Figura representativa de las presiones

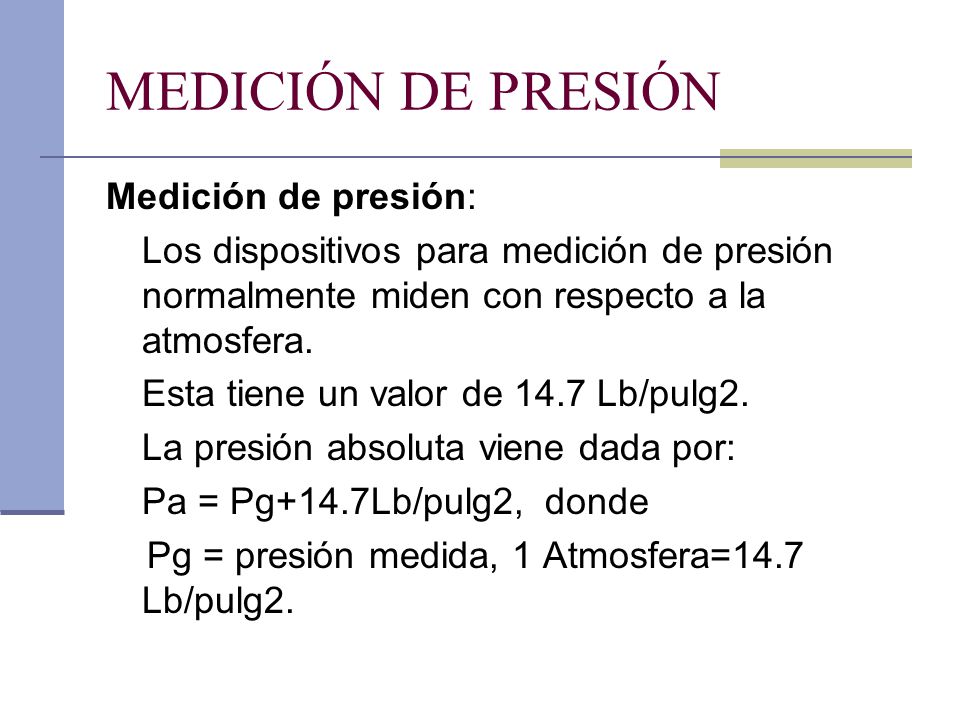

7 MEDICIÓN DE PRESIÓN Medición de presión:
Los dispositivos para medición de presión normalmente miden con respecto a la atmosfera. Esta tiene un valor de 14.7 Lb/pulg2. La presión absoluta viene dada por: Pa = Pg+14.7Lb/pulg2, donde Pg = presión medida, 1 Atmosfera=14.7 Lb/pulg2.

8 MEDICIÓN DE PRESIÓN METODO PARA MEDIR PRESION:
Medición de una columna de líquido equivalente. Medición de una fuerza ejercida por un fluido sobre una área determinada (unidad de superficie)

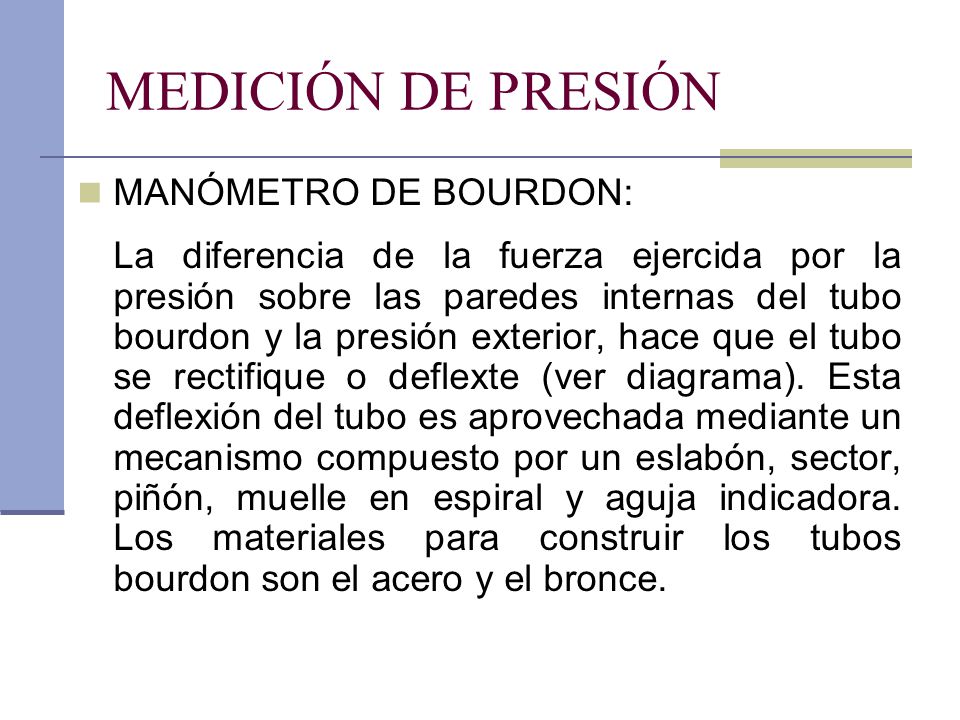

9 MEDICIÓN DE PRESIÓN MANÓMETRO DE BOURDON:
La diferencia de la fuerza ejercida por la presión sobre las paredes internas del tubo bourdon y la presión exterior, hace que el tubo se rectifique o deflexte (ver diagrama). Esta deflexión del tubo es aprovechada mediante un mecanismo compuesto por un eslabón, sector, piñón, muelle en espiral y aguja indicadora. Los materiales para construir los tubos bourdon son el acero y el bronce.

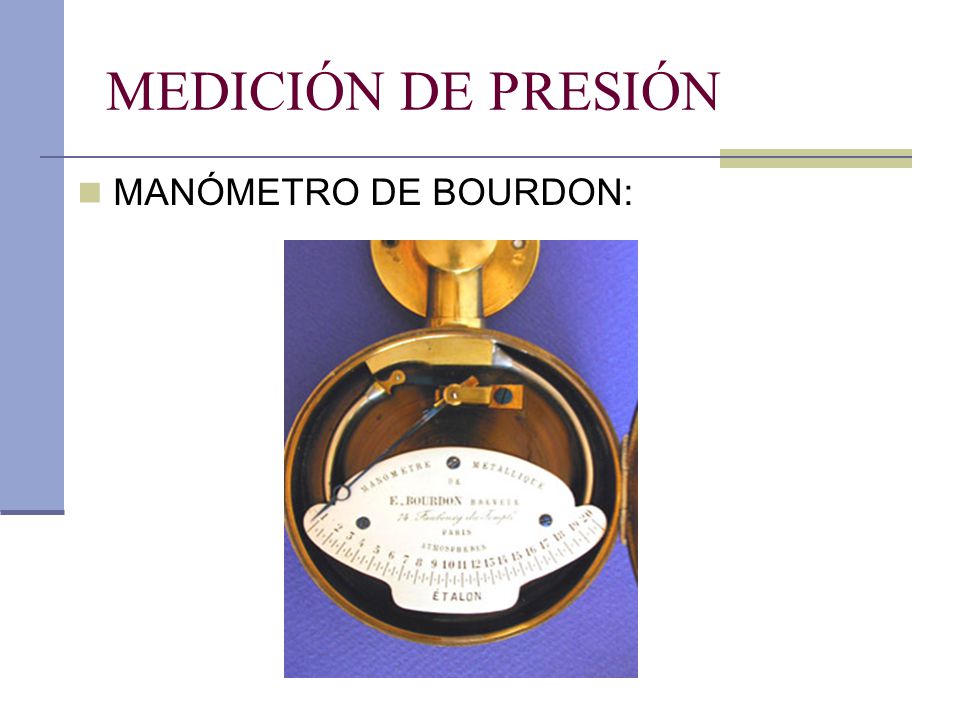

10 MEDICIÓN DE PRESIÓN MANÓMETRO DE BOURDON:

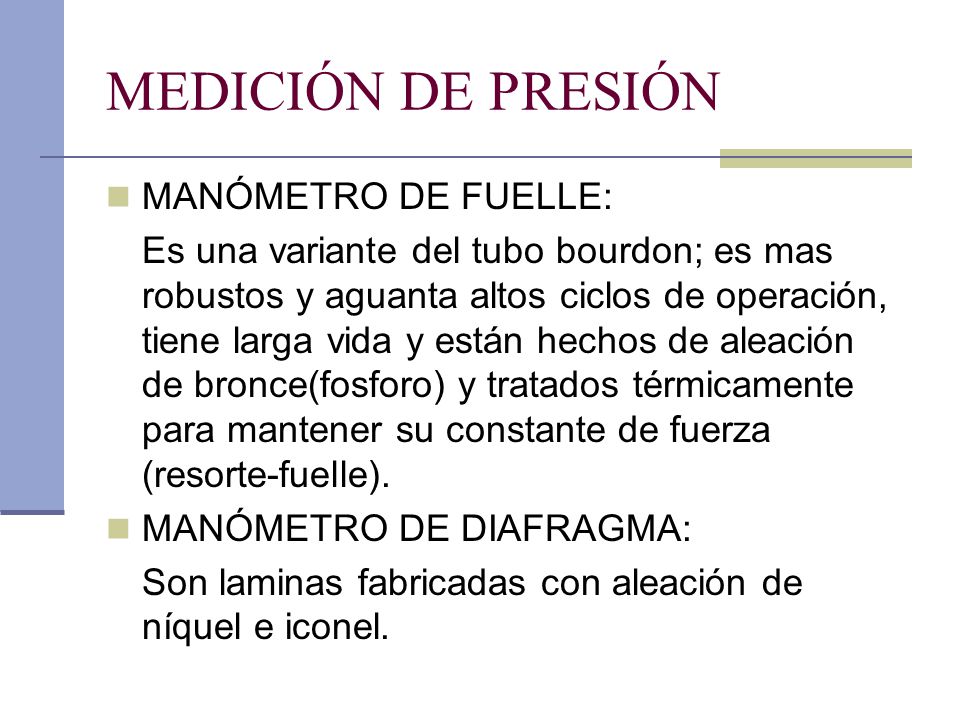

11 MEDICIÓN DE PRESIÓN MANÓMETRO DE FUELLE:
Es una variante del tubo bourdon; es mas robustos y aguanta altos ciclos de operación, tiene larga vida y están hechos de aleación de bronce(fosforo) y tratados térmicamente para mantener su constante de fuerza (resorte-fuelle). MANÓMETRO DE DIAFRAGMA: Son laminas fabricadas con aleación de níquel e iconel.

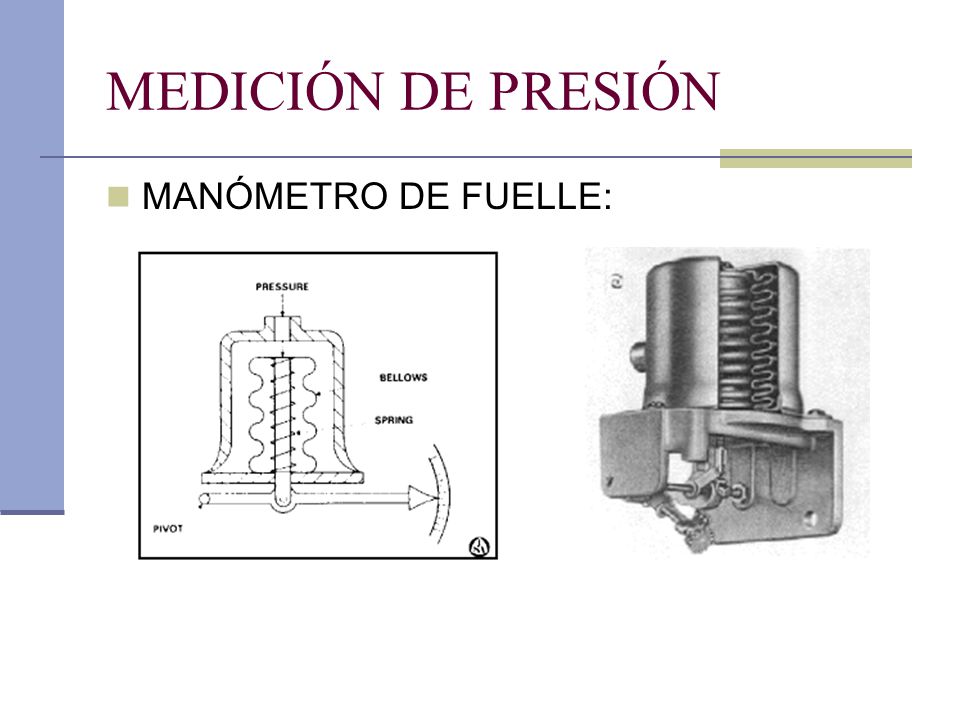

12 MEDICIÓN DE PRESIÓN MANÓMETRO DE FUELLE:

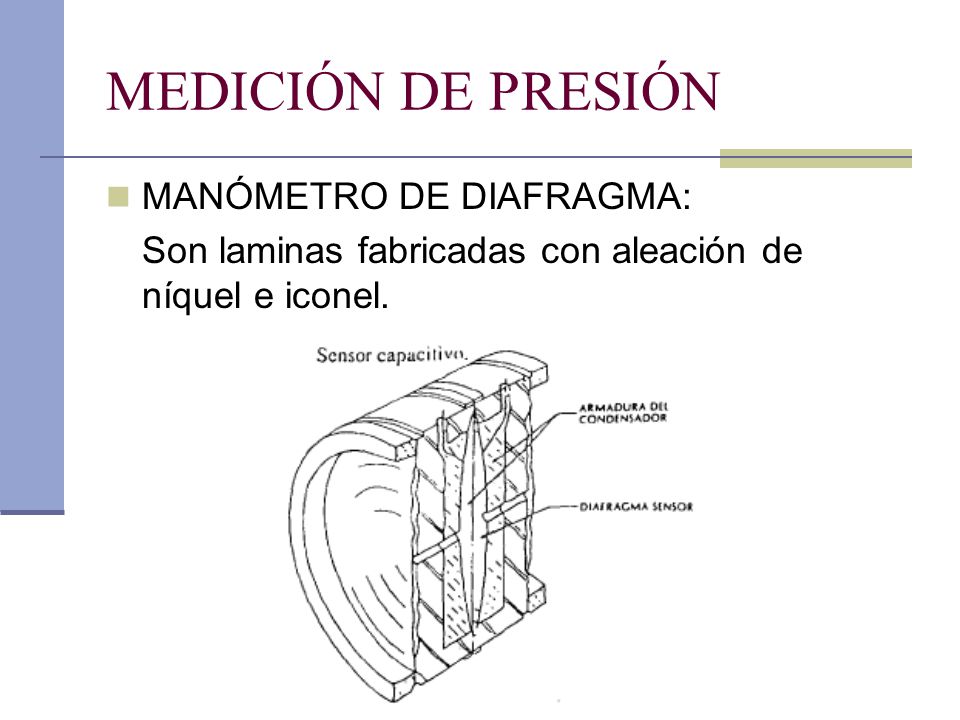

13 MEDICIÓN DE PRESIÓN MANÓMETRO DE DIAFRAGMA:
Son laminas fabricadas con aleación de níquel e iconel.

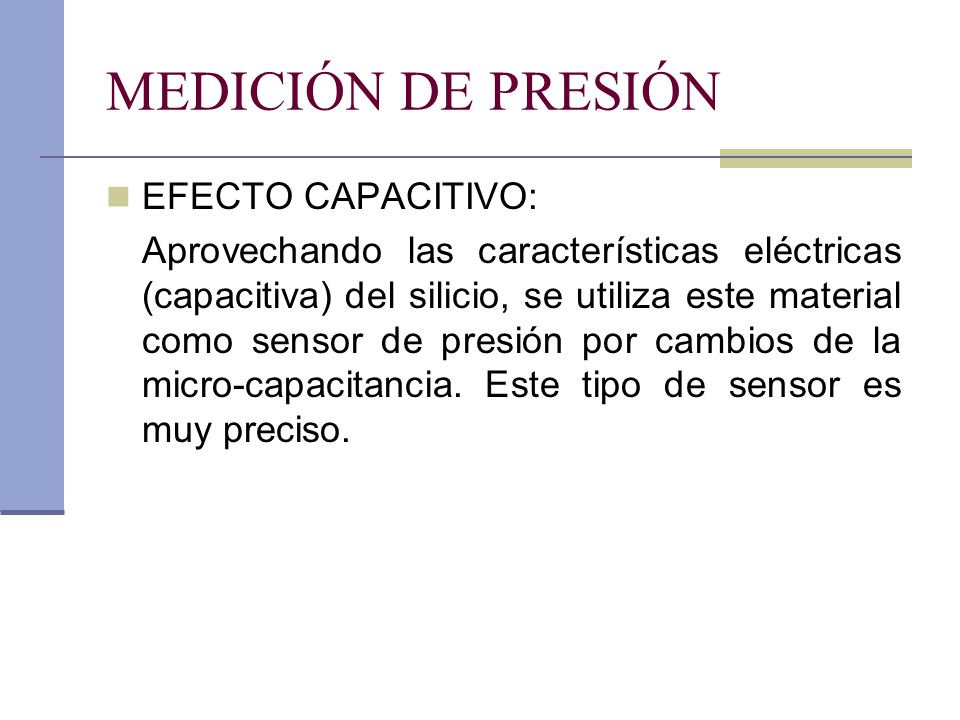

14 MEDICIÓN DE PRESIÓN EFECTO CAPACITIVO:
Aprovechando las características eléctricas (capacitiva) del silicio, se utiliza este material como sensor de presión por cambios de la micro-capacitancia. Este tipo de sensor es muy preciso.

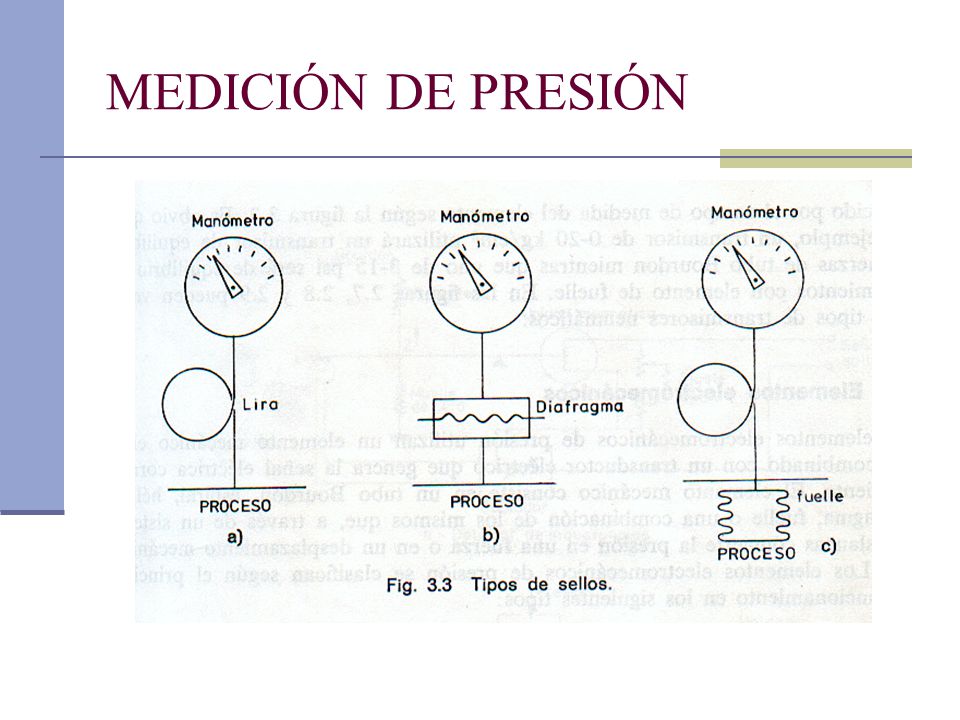

15 MEDICIÓN DE PRESIÓN

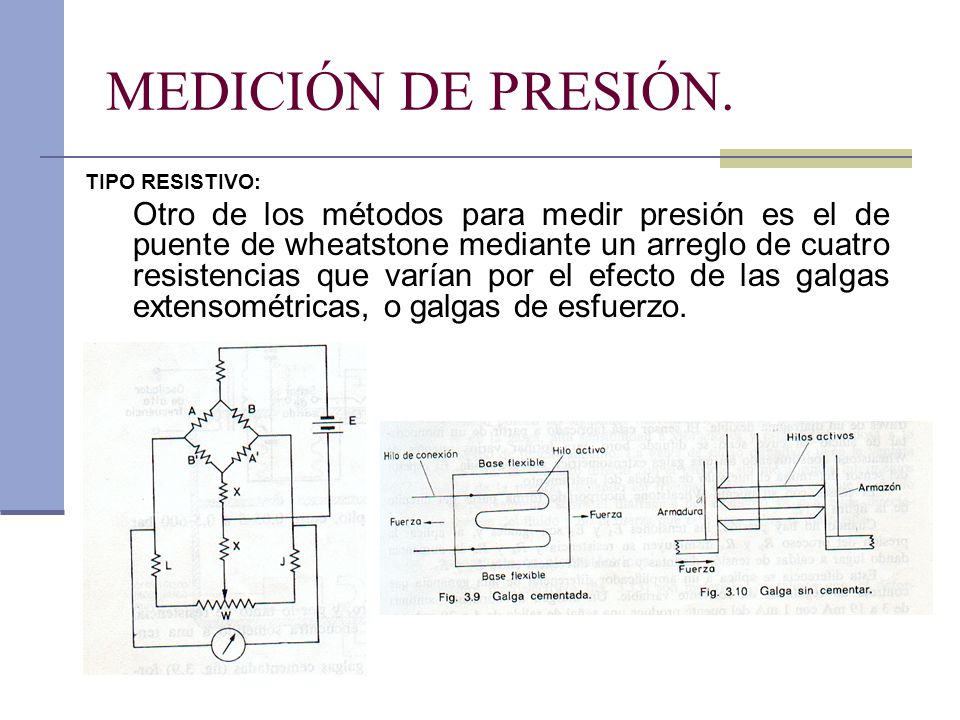

16 MEDICIÓN DE PRESIÓN. TIPO RESISTIVO:
Otro de los métodos para medir presión es el de puente de wheatstone mediante un arreglo de cuatro resistencias que varían por el efecto de las galgas extensométricas, o galgas de esfuerzo.

17 MEDICIÓN DE PRESIÓN. GALGA DE ESFUERZO :
Utiliza las propiedades de la tensión mecánica al variar la longitud y diámetro de un hilo (extenso métrico) al someterlo a presión.

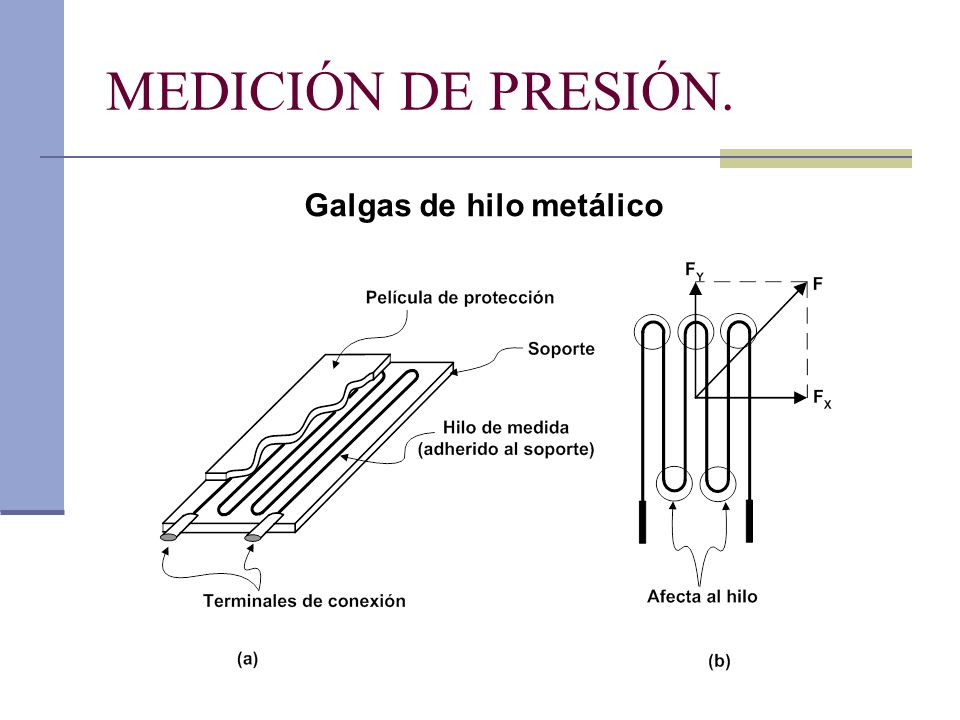

18 Galgas de hilo metálico
MEDICIÓN DE PRESIÓN. Galgas de hilo metálico

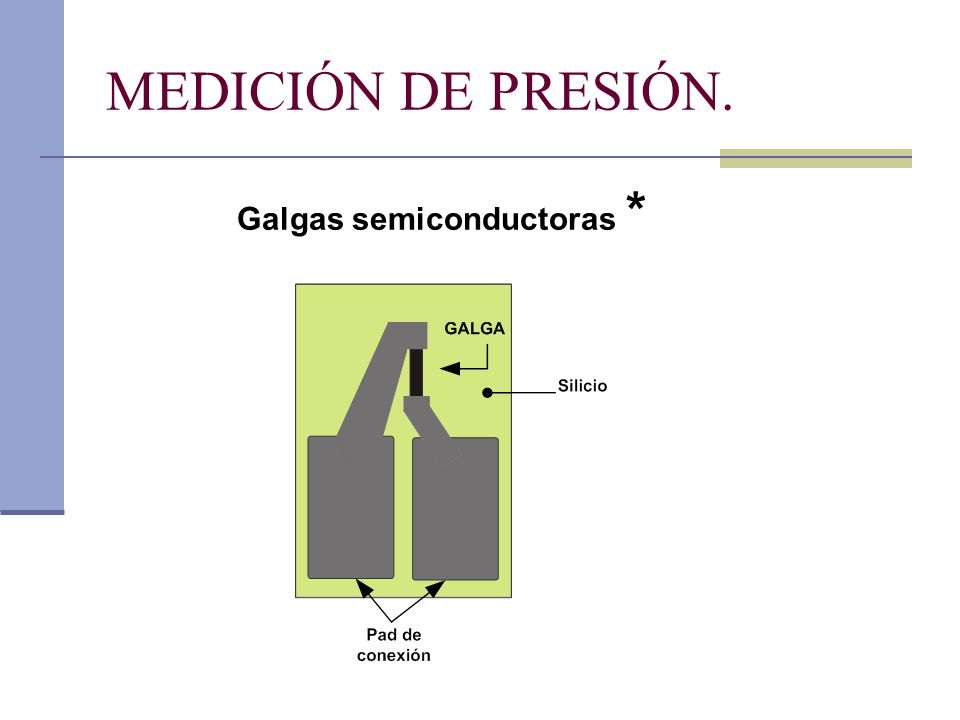

19 Galgas semiconductoras *
MEDICIÓN DE PRESIÓN. Galgas semiconductoras *

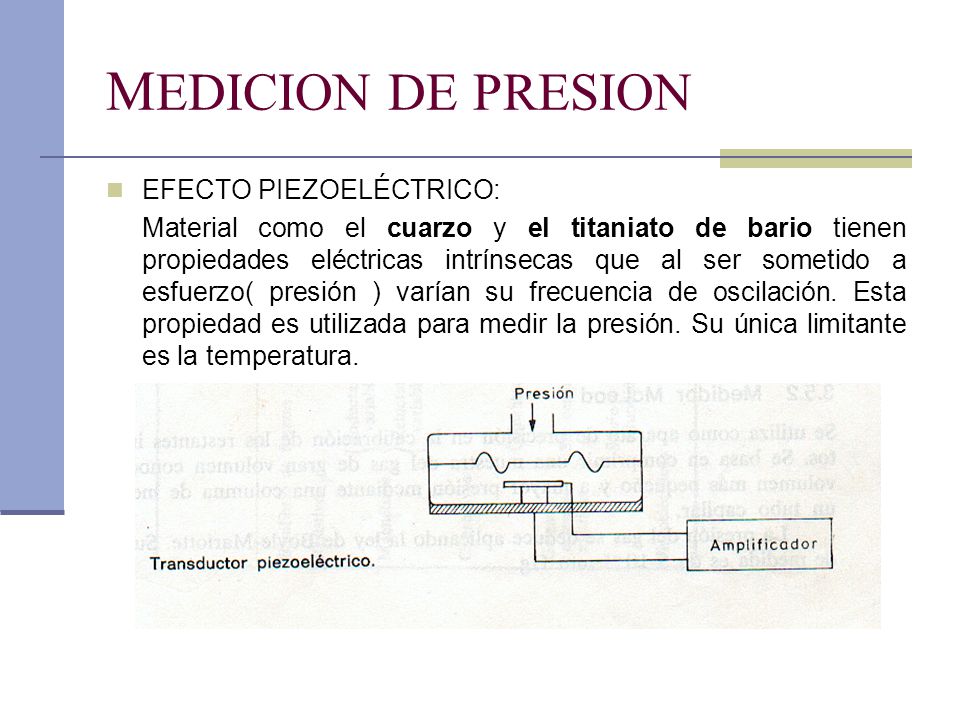

20 MEDICION DE PRESION EFECTO PIEZOELÉCTRICO:
Material como el cuarzo y el titaniato de bario tienen propiedades eléctricas intrínsecas que al ser sometido a esfuerzo( presión ) varían su frecuencia de oscilación. Esta propiedad es utilizada para medir la presión. Su única limitante es la temperatura.

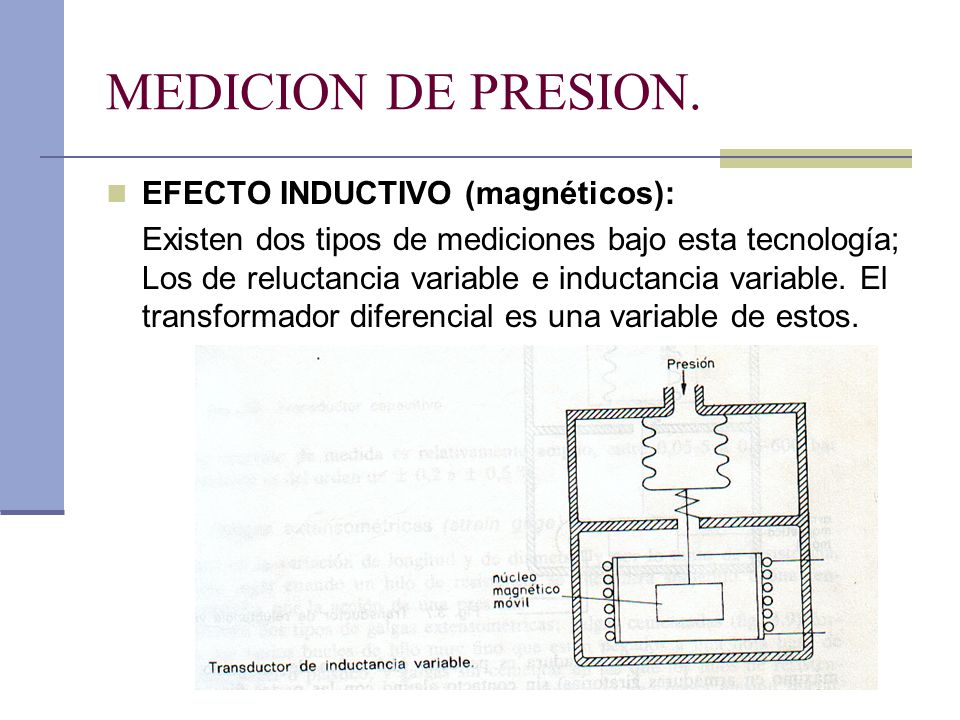

21 MEDICION DE PRESION. EFECTO INDUCTIVO (magnéticos):
Existen dos tipos de mediciones bajo esta tecnología; Los de reluctancia variable e inductancia variable. El transformador diferencial es una variable de estos.

22 MEDICION DE PRESION UNIDADES DE PRESION.
Equivalencia entre diferentes sistemas.

23 INSTRUMENTACION INDUSTRIAL
GRACIAS POR SU ATENCION Bibliografía: Instrumentación industrial Antonio CREUS
