1 LABORATORIO APARATOS DE MEDIDA
PRESENTACION ELABORADA POR: Silvia Juliana Jimenez Rojas

2 ESFERÓMETRO

3 ESFERÓMETRO El esferómetro es un aparato de medida utilizado principalmente para determinar el radio de piezas de forma esférica o casquetes esféricos. Esta divido por los siguientes elementos: Trípode: Formado por tres patas equidistantes entre sí. Los extremos de las tres patas forman por tanto un triángulo equilátero. La estructura que soporta las tres patas posee en su centro una rosca de 1 mm de paso. Tornillo roscado: El tornillo posee lógicamente el mismo paso que el orificio de la estructura del trípode ya que va roscado en dicho agujero. Disco metálico: Está unido solidariamente al tornillo roscado y posee una graduación con 100 divisiones. Regla milimetrada: Se encuentra fijada en la estructura del trípode.

4

5

6

7 ESFERÓMETRO En el esferómetro se lee de la siguiente manera:
Se pone el objeto al que se le quiere saber la medida en este ejemplo un borrador Se mide primeramente con la reglilla para obtener la medida Después se miran los milímetros en el disco y así se obtiene la medida de un objeto que se desee Se miran las dos medidas y así se forma la respuesta en este caso es 7,21 mm tiene de medida el borrador

8

9 TORNILLO MICROMETRICO
El micrómetro es un dispositivo que mide el desplazamiento del husillo cuando este es movido mediante el giro de un tornillo, lo que convierte el movimiento giratorio del tambor en el movimiento lineal del husillo. El desplazamiento de éste amplifica la rotación del tornillo y el diámetro del tambor. Las graduaciones alrededor de la circunferencia del tambor permiten leer un cambio pequeño en la posición del husillo.

10

11

12 TORNILLO MICROMÉTRICO
En el tornillo micrométrico se lee de la siguiente manera: Se mete el objeto que se quiere medir en el ejemplo un borrador Se ajusta con la perilla del trinquete de modo que quede bien asegurada Para mayor facilidad se ajusta con el seguro para que quede mas asegurada y se pueda sacar mejor la medida 4. Se mira la medida en el cilindro, y despues en el tambor y hay se sabe la medida exacta del objeto que se necesita EN EL TAMBOR: -SI ESTA EN LA LINEA DE ARRIBA DEL CUENTA MILIMETROS EXACTOS - SI LA LINEA ESTA ABAJO SE CUENTA MILIMETRO Y MEDIO O COMA CINCO (,5)

13

14 NONIO O VERNIER Es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de En la escala de las pulgadas tiene divisiones equivalentes a1/16 de pulgada, y, en su nonio, de 1/128 de pulgadas. Consta de una "regla" con una escuadra en un extremo, sobre la cual se desliza otra destinada a indicar la medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro utilizando el nonio. Mediante piezas importantes en la parte superior y en su extremo, permite medir dimensiones internas y profundidades. Posee dos escalas: la inferior milimétrica y la superior en pulgadas.

15

16

17

18 NONIO O VERNIER Tipos de medidas que se pueden realizar son: Exterior
Interior Profundidad Medir distancias entre dos superficies

19

20

21 NONIO O VERNIER Para medir en el nonio es:

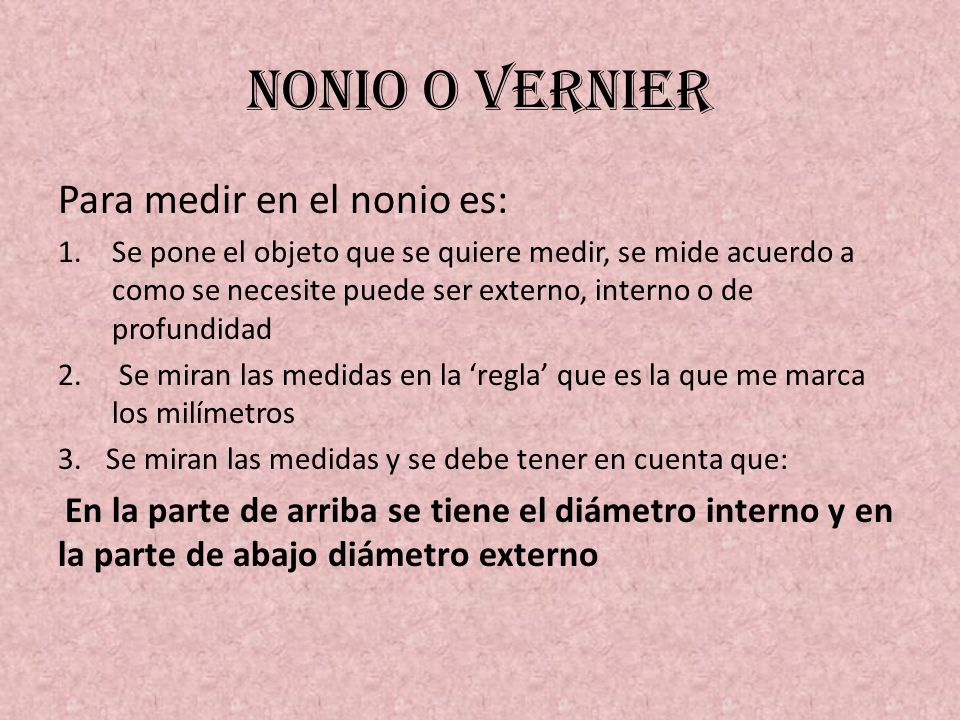

Se pone el objeto que se quiere medir, se mide acuerdo a como se necesite puede ser externo, interno o de profundidad Se miran las medidas en la ‘regla’ que es la que me marca los milímetros Se miran las medidas y se debe tener en cuenta que: En la parte de arriba se tiene el diámetro interno y en la parte de abajo diámetro externo

22

23 BALANZA Es uno de los instrumentos u operadores técnicos que se han inventado para medir la masa de un cuerpo. Sin embargo, el uso más frecuente es utilizarlas en la superficie terrestre asociando la masa al peso correspondiente, por lo cual suele referirse a esta magnitud. La balanza se utiliza para pesar masas pequeñas de solo unos kilos y a nivel de laboratorio, se han diseñado e inventado para determinar el peso de masas.

24

25

26

27 BALANZA Se pone el objeto en este caso una calculadora
La balanza tiene 3 rieles son: de 100 g hasta 200 g de 10 g hasta 100 g de 1 g hasta 10 g  Hay que mirar cada una de modo que de la medida exacta y mirar que quede en cero (0) 3. Mirar cada una de los rieles o ‘’reglas’’ que tiene la balanza que cada una da su medida exacta y así se obtiene el peso de el elemento

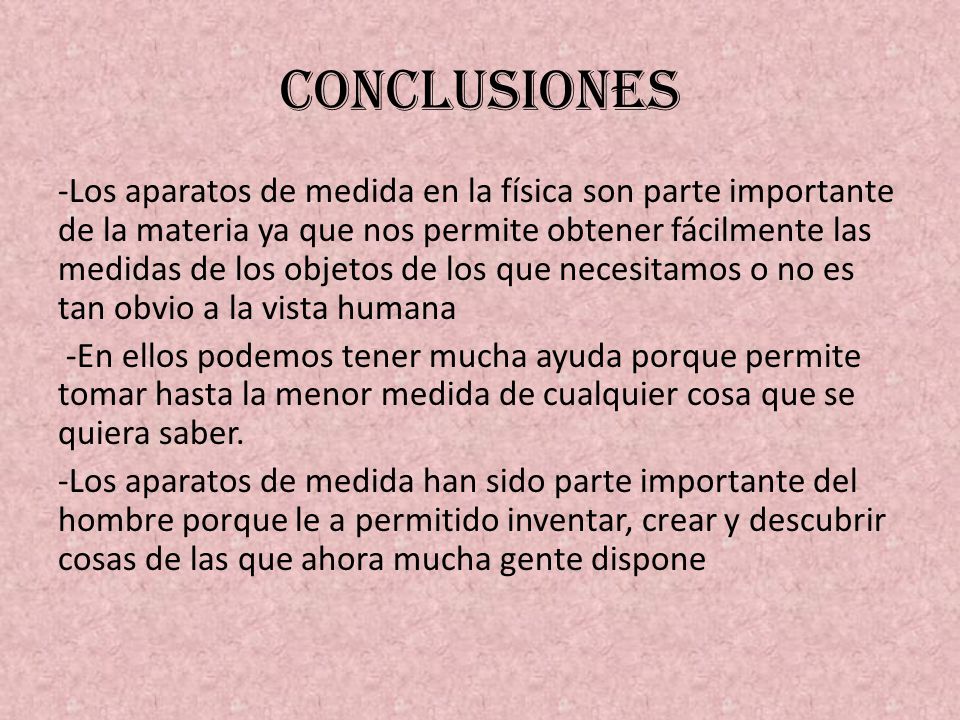

28 CONCLUSIONES -Los aparatos de medida en la física son parte importante de la materia ya que nos permite obtener fácilmente las medidas de los objetos de los que necesitamos o no es tan obvio a la vista humana -En ellos podemos tener mucha ayuda porque permite tomar hasta la menor medida de cualquier cosa que se quiera saber. -Los aparatos de medida han sido parte importante del hombre porque le a permitido inventar, crear y descubrir cosas de las que ahora mucha gente dispone
