LABORATORIO APARATOS DE MEDIDA

Presentación del tema: "LABORATORIO APARATOS DE MEDIDA"— Transcripción de la presentación:

1 LABORATORIO APARATOS DE MEDIDA
PRESENTACION ELABORADA POR: Yerson Mauricio Herrera A 10-2

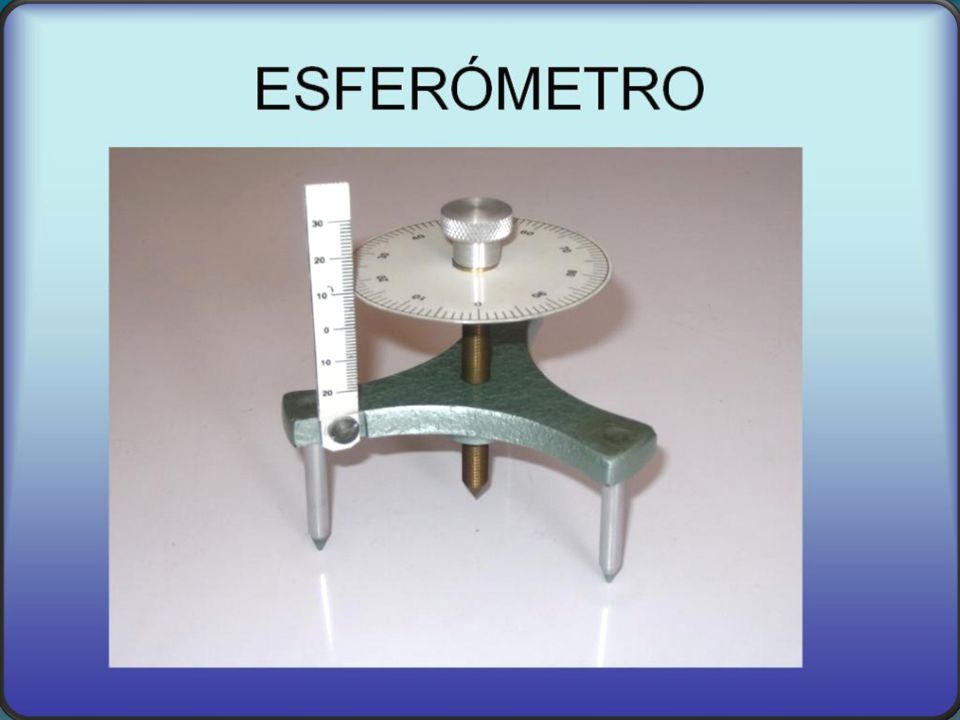

2 ESFERÓMETRO

3 ESFERÓMETRO ESCRIBIR EL CONCEPTO:
El esferómetro es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode. Sobre este tornillo central, se encuentra además una corona a la que se le han practicado una serie de divisiones, cuyo número puede variar entre distintos esferómetros y dependerá, generalmente, de su tamaño. Gracias a estas dos escalas graduadas es posible realizar una medición acertada de la altura recorrida por el tornillo central.

4

5

6

7 ESFERÓMETRO ESCRIBIR COMO SE LEE EN EL ESFERÓMETRO:
Colocar la luna de reloj de mayor tamaño, sobre una base lisa, con la curvatura hacia arriba. Colocar encima el esferómetro, de tal forma que la punta de medición tope apenas la superficie del vidrio. Leer y anotar la altura de curvatura h. Colocar la esfera de vidrio con la curvatura hacia abajo y repetir la medición. Repetir las mediciones con la esfera de vidrio pequeña.

8

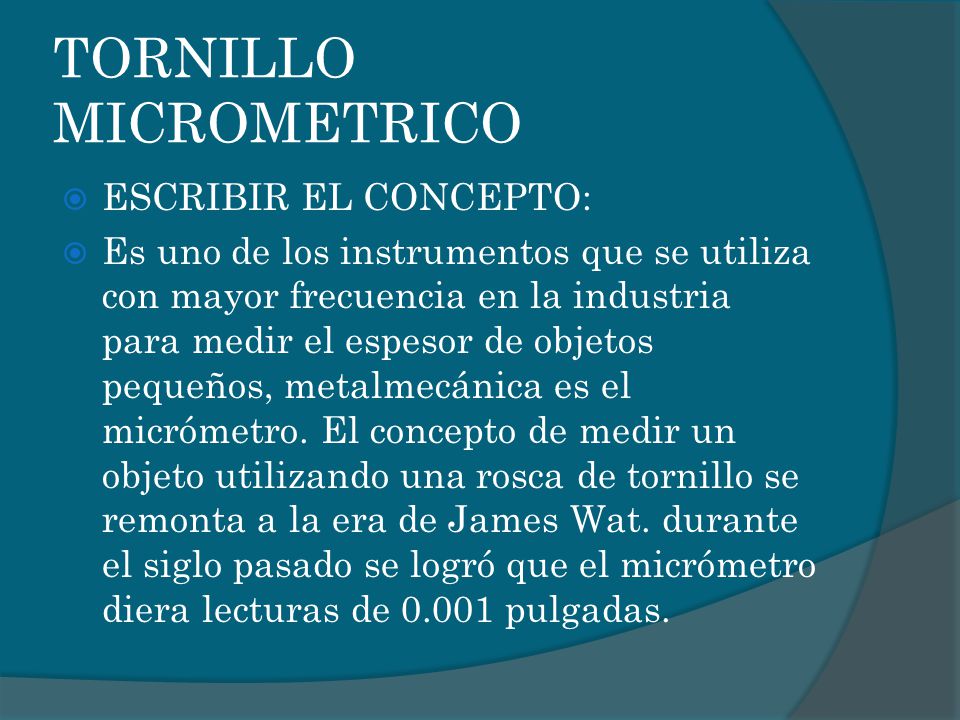

9 TORNILLO MICROMETRICO
ESCRIBIR EL CONCEPTO: Es uno de los instrumentos que se utiliza con mayor frecuencia en la industria para medir el espesor de objetos pequeños, metalmecánica es el micrómetro. El concepto de medir un objeto utilizando una rosca de tornillo se remonta a la era de James Wat. durante el siglo pasado se logró que el micrómetro diera lecturas de pulgadas.

10 Tornillo micrométrico
El micrómetro es un dispositivo que mide el desplazamiento del husillo cuando este es movido mediante el giro de un tornillo, lo que convierte el movimiento giratorio del tambor en el movimiento lineal del husillo. El desplazamiento de éste amplifica la rotación del tornillo y el diámetro del tambor. Las graduaciones alrededor de la circunferencia del tambor permiten leer un cambio pequeño en la posición del husillo.

11

12

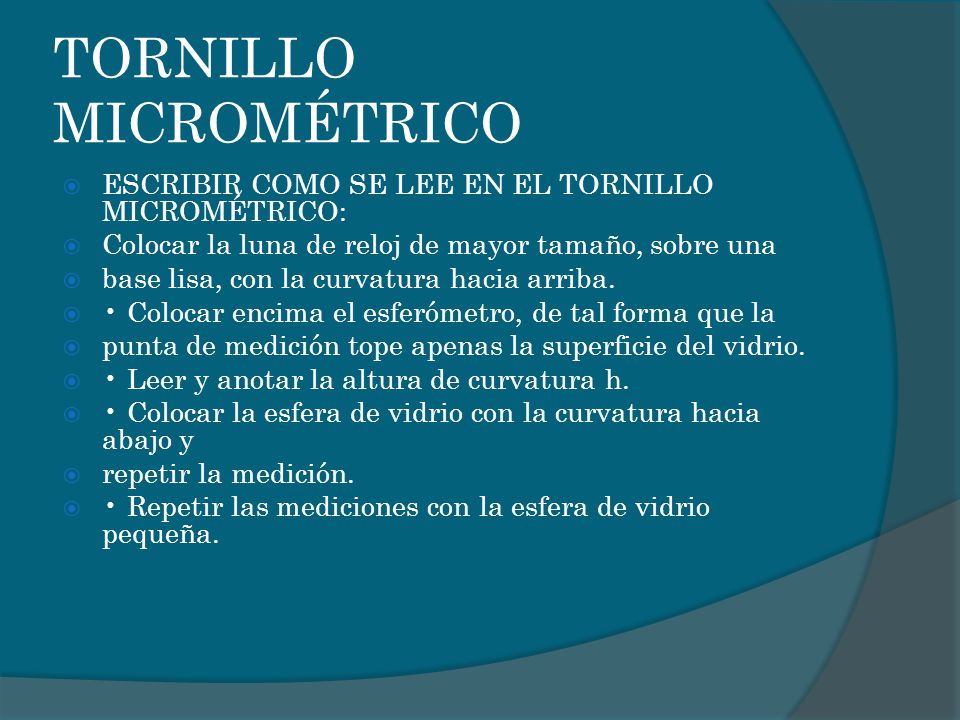

13 TORNILLO MICROMÉTRICO
ESCRIBIR COMO SE LEE EN EL TORNILLO MICROMÉTRICO: Colocar la luna de reloj de mayor tamaño, sobre una base lisa, con la curvatura hacia arriba. • Colocar encima el esferómetro, de tal forma que la punta de medición tope apenas la superficie del vidrio. • Leer y anotar la altura de curvatura h. • Colocar la esfera de vidrio con la curvatura hacia abajo y repetir la medición. • Repetir las mediciones con la esfera de vidrio pequeña.

14

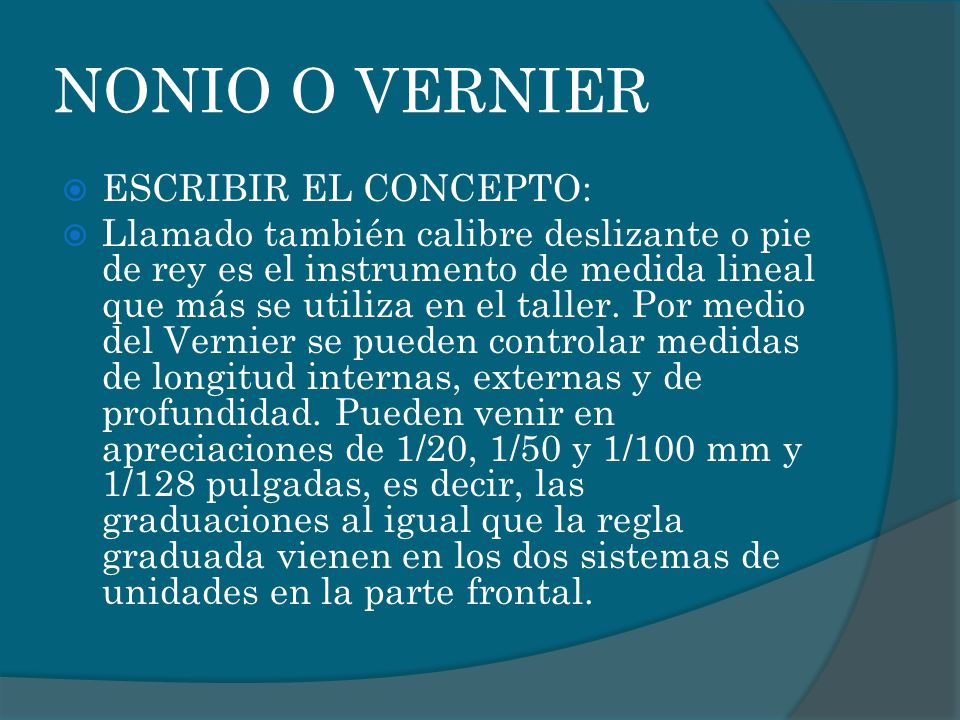

15 NONIO O VERNIER ESCRIBIR EL CONCEPTO:
Llamado también calibre deslizante o pie de rey es el instrumento de medida lineal que más se utiliza en el taller. Por medio del Vernier se pueden controlar medidas de longitud internas, externas y de profundidad. Pueden venir en apreciaciones de 1/20, 1/50 y 1/100 mm y 1/128 pulgadas, es decir, las graduaciones al igual que la regla graduada vienen en los dos sistemas de unidades en la parte frontal.

16

17

18

19 NONIO O VERNIER ESCRIBIR QUE TIPO DE MEDIDAS SE PUEDEN REALIZAR:
A =para medir dimensiones externa. A = dimensiones interiores. B = profundidad.

20

21

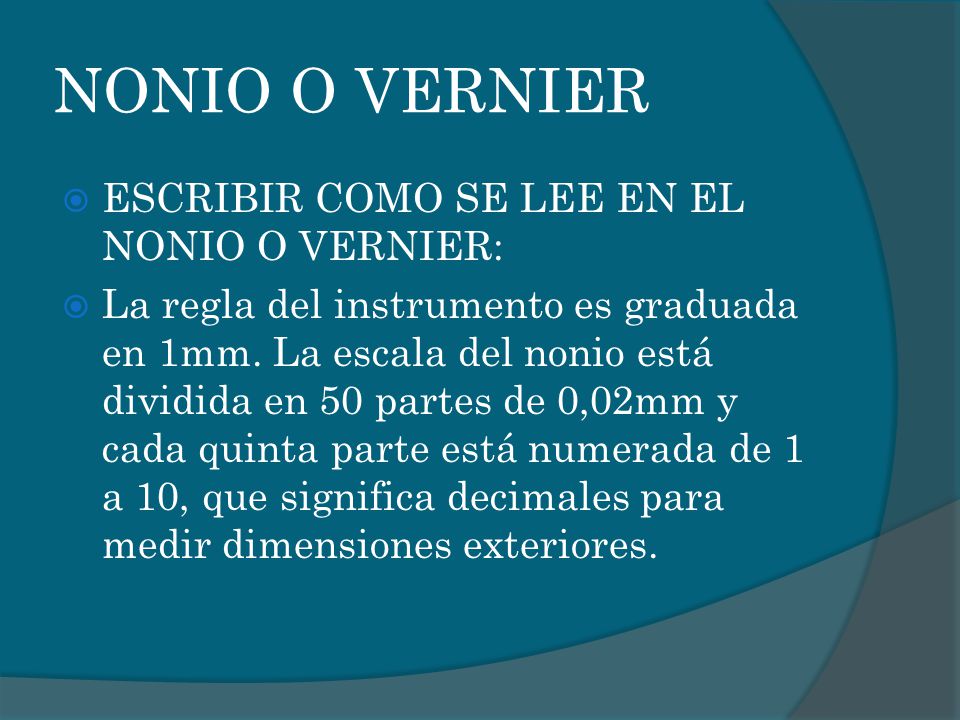

22 NONIO O VERNIER ESCRIBIR COMO SE LEE EN EL NONIO O VERNIER:
La regla del instrumento es graduada en 1mm. La escala del nonio está dividida en 50 partes de 0,02mm y cada quinta parte está numerada de 1 a 10, que significa decimales para medir dimensiones exteriores.

23

24 BALANZA ESCRIBIR EL CONCEPTO:
es una palanca de primer género de brazos iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una romana, o una báscula, es un instrumento de medición que permite medir la masa de un objeto. Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de la aceleración de la gravedad. El rango de medida y precisión de una balanza puede variar desde varios kilogramos (con precisión de gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de miligramos) en balanzas de laboratorio.

25

26

27

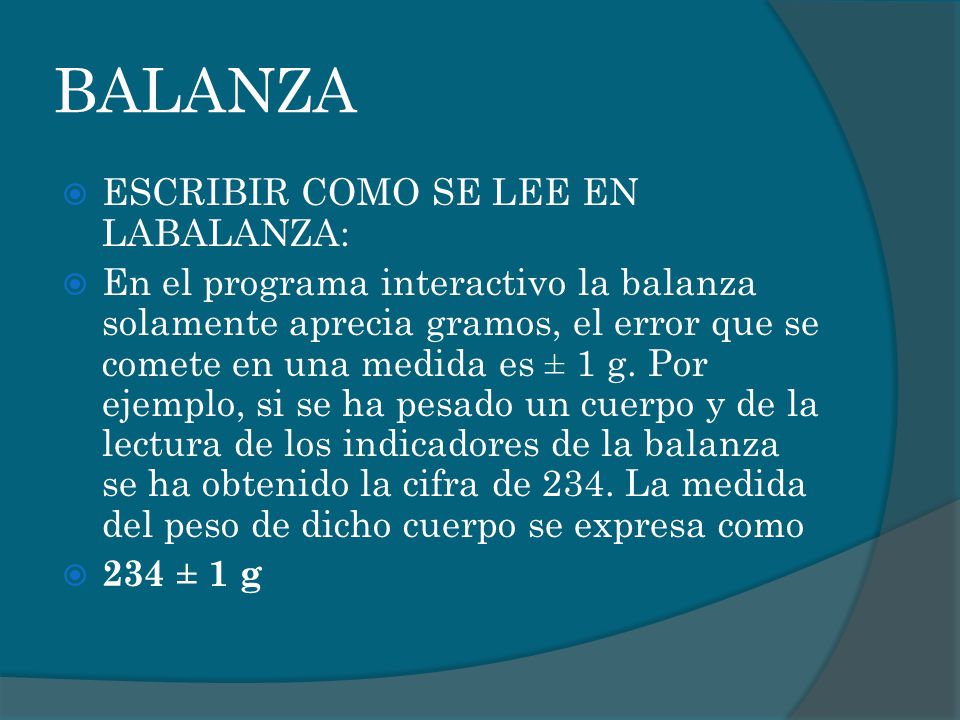

28 BALANZA ESCRIBIR COMO SE LEE EN LABALANZA:
En el programa interactivo la balanza solamente aprecia gramos, el error que se comete en una medida es ± 1 g. Por ejemplo, si se ha pesado un cuerpo y de la lectura de los indicadores de la balanza se ha obtenido la cifra de 234. La medida del peso de dicho cuerpo se expresa como 234 ± 1 g

29 CONCLUSIONES La elaboración de este trabajo me ayudo a conocer mas los distintos instrumentos de medidas tanto de peso como de longitud
