LABORATORIO APARATOS DE MEDIDA

Presentación del tema: "LABORATORIO APARATOS DE MEDIDA"— Transcripción de la presentación:

1 LABORATORIO APARATOS DE MEDIDA
PRESENTACION ELABORADA POR: LUISA FERNANDA IRIARTE DIAZ. 10-2

2 ESFERÓMETRO

3 ESFERÓMETRO Es un aparato de medición que permite medir el radio de una superficies esférica teniendo solo un casquete (solo parte de la superficie esférica). Es usado por los ópticos para conocer el radio de curvatura de la superficie de una lente cuando hay que reponer una y no se conoce su radio. Está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode.

4 ¿CÓMO SE LEE? El radio de curvatura de una superficie esférica se determina midiendo la altura, h, del casquete esférico. Dado que las tres patas del esferómetro se apoyan sobre los vértices de un triángulo equilátero, cuyo lado l, es una función del radio r de la circunferencia circunscrita, el valor del radio de la esfera es: R = (l2 + 3h2) / 6h  La determinación del valor de R tiene, por tanto, dos operaciones: una, la determinación de h, y otra la medida de l que, una vez conocido, se puede tomar como constante del esferómetro. Las lecturas se realizan sobre la rueda pequeña (parte entera que marca el número de vueltas completas dadas por el reloj) y la rueda externa (fracción).

5 ¿CÓMO SE MIDE? Para determinar el espesor de una lámina, se coloca el esferómetro sobre una superficie perfectamente lisa (lámina de vidrio o metal pulido) y se levanta el tornillo hasta una altura suficiente para permitir situar el objeto. La lectura viene dada por L = (R + k s) unidades de la escala, donde R es el número de la división entera en la escala, por encima del tambor, k es la división del tambor que coincide con la escala y s es la sensibilidad del aparato.

6 TORNILLO MICROMÉTRICO

7 TORNILLO MICROMETRICO
Es en esencia un tornillo de paso de rosca h, rigurosamente constante, Cuando el tornillo da una vuelta completa avanza, respecto de la tuerca, A, una distancia vertical h, igual a su paso de rosca. La escala vertical E, permite calcular el número completo de vueltas que experimenta el tornillo, mientras que las fracciones de vuelta se aprecian en el tambor circular, T o limbo graduado solidario a la cabeza del tornillo. Si el tambor se encuentra dividido en n partes iguales, se puede apreciar n-ésimas partes de paso de rosca. Por tanto la sensibilidad es s = h/n unidades del. paso de rosca

8 ¿COMO SE LEE? El tambor tiene 50 divisiones, con lo que se convierte en el nonius. Por su parte el husillo está marcado con una regla dividida en intervalos de 0,5 mm. Se hace corresponder una vuelta del tambor con un avance de 0,5 mm del husillo. La precisión del Palmer será: P = 0,5mm/50 = 0,01 mm. La forma de obtener la medida es la siguiente: 1.- Colocamos la pieza a medir sobre los topes. 2.- Desplazamos el tambor y el nonius hasta ajustarse al tamaño de la pieza. Bloqueamos el seguro. 3.- Tomamos la parte de la regla en milímetros mirando el nonius sobre la línea fija, en el ejemplo 9,5 mm. 4.- Tomamos la parte de precisión de la medición, mirando la línea del nonius que coincide con la línea central, en el ejemplo 0,21mm. 5.- La medida será la suma de las anteriores 9,71 mm.

9 Medida exterior con un Palmer
EJEMPLO Medida exterior con un Palmer En la figura anterior, la parte de la regla indica 19 mm, la parte de precisión del nonius que coincide con la línea central marca 0,33mm La medición será: Parte de la regla, 19 mm. Parte de precisión 0,33 mm La medición completa es 19,33 mm.

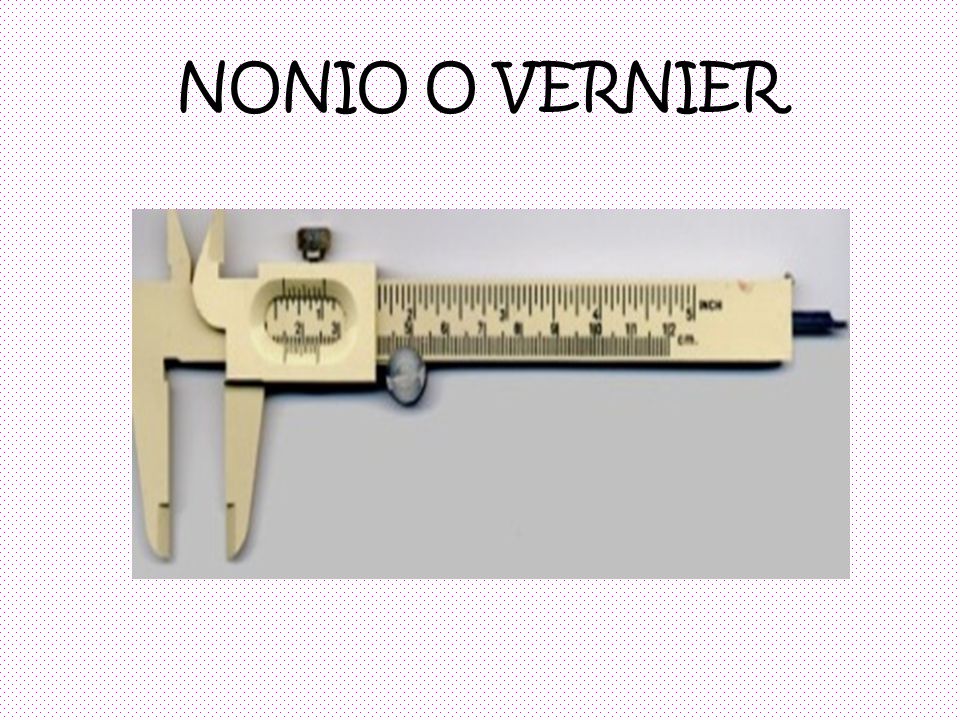

10 NONIO O VERNIER

11 NONIO O VERNIER Es un aparato formado por dos escalas, una fija y otra deslizable, denominadas respectivamente regla y reglilla . Ambas están graduadas de modo que n divisiones de la reglilla corresponden a (n-1) divisiones de la regla. Si D es el tamaño de cada unidad de la regla y d el tamaño de cada unidad de la reglilla, se verifica que: d.n = (n-1).D y por tanto D-d = D/n

12 ¿QUE MIDE? El Pie de Rey puede hacer tres tipos de mediciones: Exteriores, interiores y profundidades.

13 DIAMETRO EXTERIOR En la figura anterior, el cero del nonius está entre los 68 y 69 mm y la línea del nonius que coincide con la regla es el 9. La medición será: Parte entera, 68 mm. Parte decimal 0,90 mm La medición completa es 68,90 mm.

14 DIAMETRO INTERIOR En la figura anterior, el cero del nonius está entre los 32 y 33 mm y la línea del nonius que coincide con la regla es el 2. La medición será: Parte entera, 32 mm. Parte decimal 0,20 mm La medición completa es 32,20 mm.

15 DIAMETRO DE PROFUNDIDAD
En la figura anterior, el cero del nonius está entre los 60 y 61 mm y la línea del nonius que coincide con la regla es el 3,5. La medición será: Parte entera, 60 mm. Parte decimal 0,35 mm La medición completa es 60,35 mm.

16 PARA MEDIR El procedimiento para hacer una medida es el siguiente. Desplazando la reglilla se ajusta la pieza a medir entre las dos partes salientes del calibrador, (Fig.1-1). Se observa la distancia R que queda antes del cero de la reglilla y luego la división, k, de la reglilla que coincide con una división de la regla. La medida buscada es: L = (R + k.s) unidades de la regla donde s es la sensibilidad del nonius utilizado.

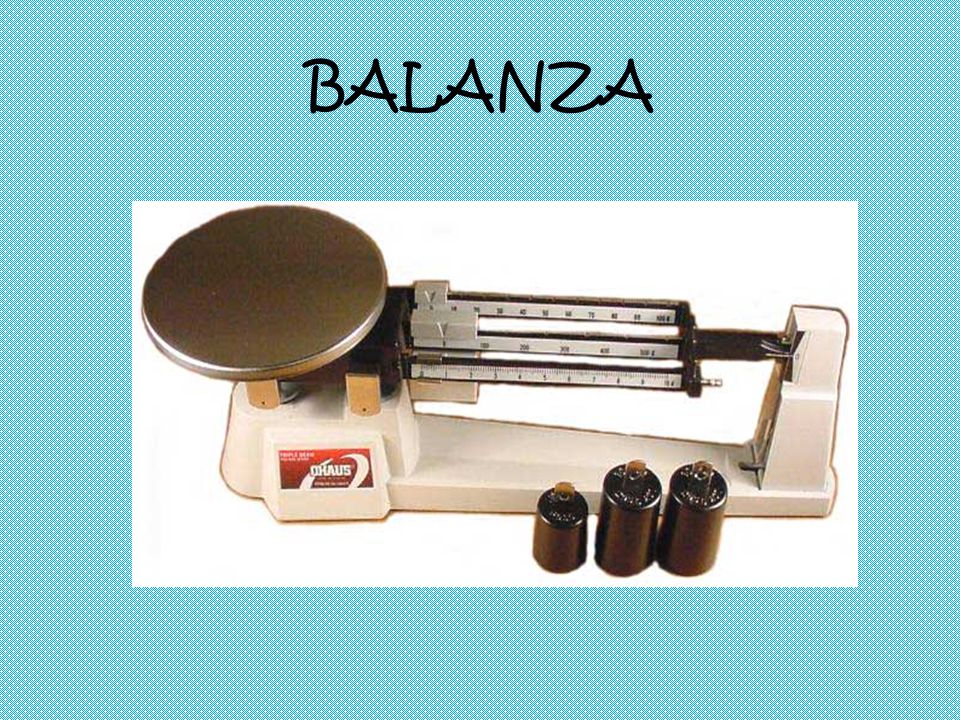

17 BALANZA

18 BALANZA  Básicamente, una balanza es una palanca de primer género de brazos iguales la cual a partir del establecimiento de una situación de equilibrio entre los pesos de los dos cuerpos permite realizar las mencionadas mediciones. La medida y también la precisión de una balanza pueden variar, desde varios kilos en las balanzas industriales y comerciales, hasta unos gramos en las balanzas de laboratorio.

19 LECTURA DE LA BALANZA Para realizar las mediciones se utilizan patrones de masa cuyo grado de calibración depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de la aceleración de la gravedad.

20 TIPOS DE BALANZA DE dos platillos, con un peso que puede correr por uno de los brazos, DE un platillo, pendiendo del brazo de palanca un peso móvil, DE ganchos, sin platillos, que se conoce con el nombre de romana. En Roma se popularizó esta balanza. Sus dos brazos tienen distinta longitud y el objeto que se quiere pesar se cuelga del más corto. A lo largo del brazo largo se desliza un peso o pilón, hasta que los brazos quedan en equilibrio. Las marcas situadas en el brazo del pilón indican el peso del objeto. Al utilizar el principio de la palanca, tiene la ventaja que el pilón puede ser de mucho menor masa que el objeto a medir; LA balanza para líquidos a modo de cacerola de mango prolongado que hace las veces de brazo de romana.

21 INSTRUMENTOS VISTOS ESFEROMETRO TORNILLO BALANZA VERNIER

22 CONCLUSIONES PODER O SABER LA FUNCION DE CADA UNO DE ESTOS ELEMENTOS Y EN QUE NOS PUEDEN AYUDÁR , FACILITANDONOS DE CIERTA FORMA LAS COSAS AL MOMENTO DE REALIZAR RABAJOS DE MEDIDAS CON PRECISION.
