1 Diseño Sanitario Estructuras, edificios y sistemas
Especificaciones de equipo y utensilios Por Javier A. Huertas

2 Objetivo de las Buenas Prácticas de Manufactura:
Proveer al consumidor un alimento seguro, que no afecte adversamente su salud.

3 Una de las acciones que hay que tomar para este objetivo:
Evitar que el alimento esté expuesto a contaminación.

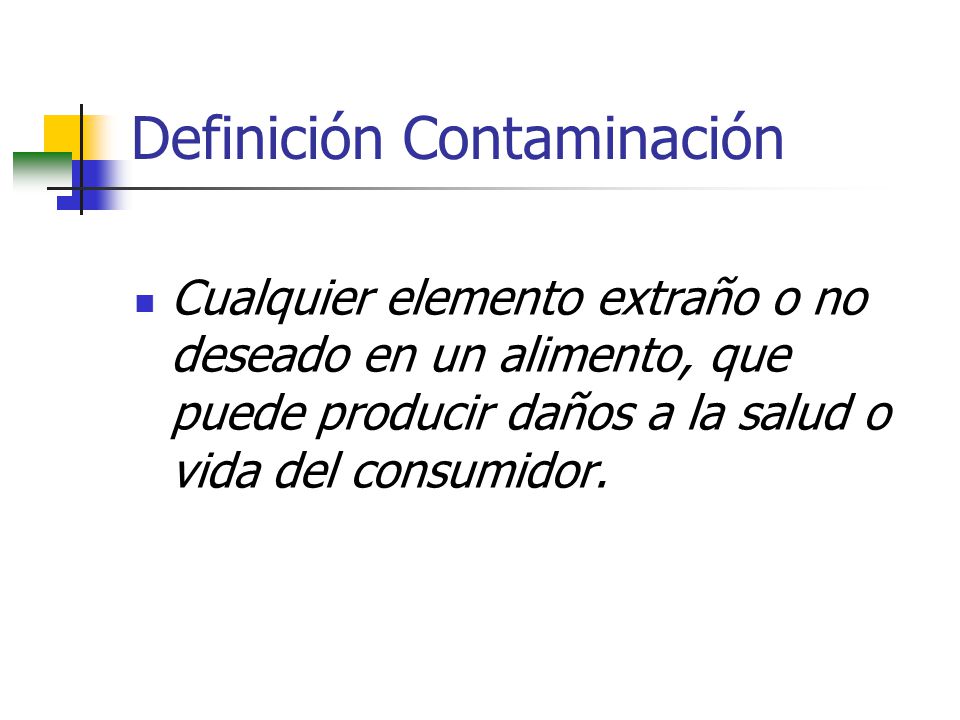

4 Definición Contaminación
Cualquier elemento extraño o no deseado en un alimento, que puede producir daños a la salud o vida del consumidor.

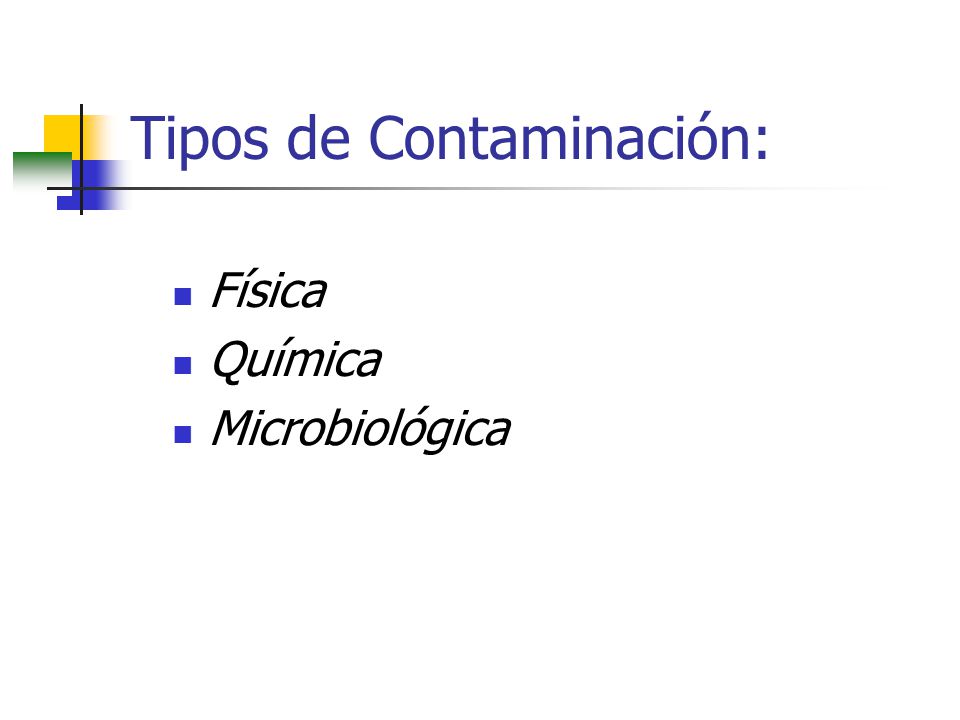

5 Tipos de Contaminación:
Física Química Microbiológica

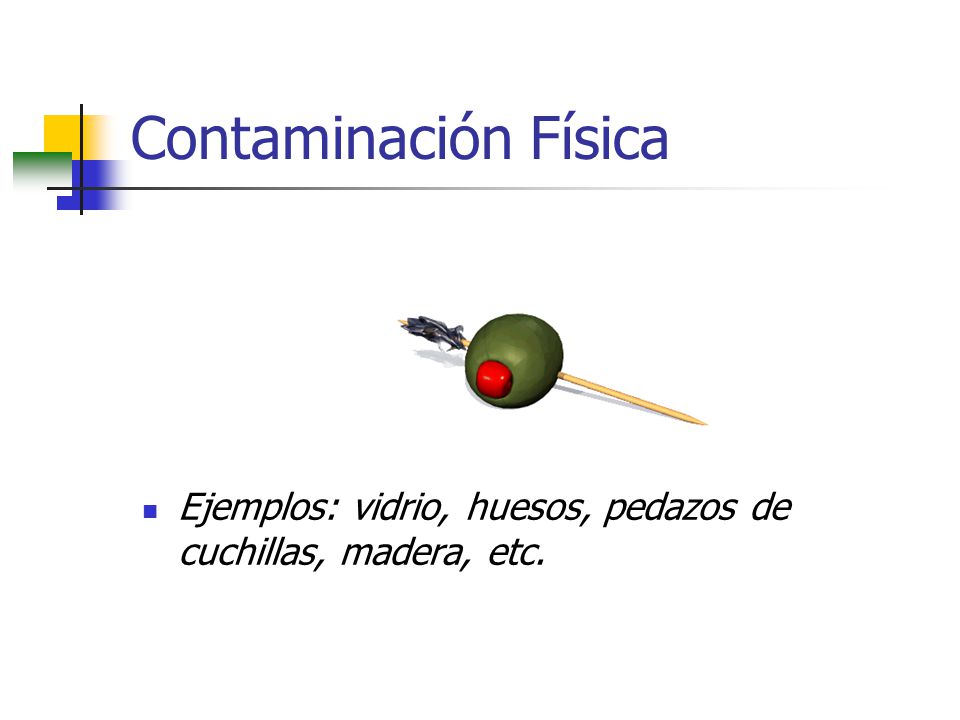

6 Contaminación Física Ejemplos: vidrio, huesos, pedazos de cuchillas, madera, etc.

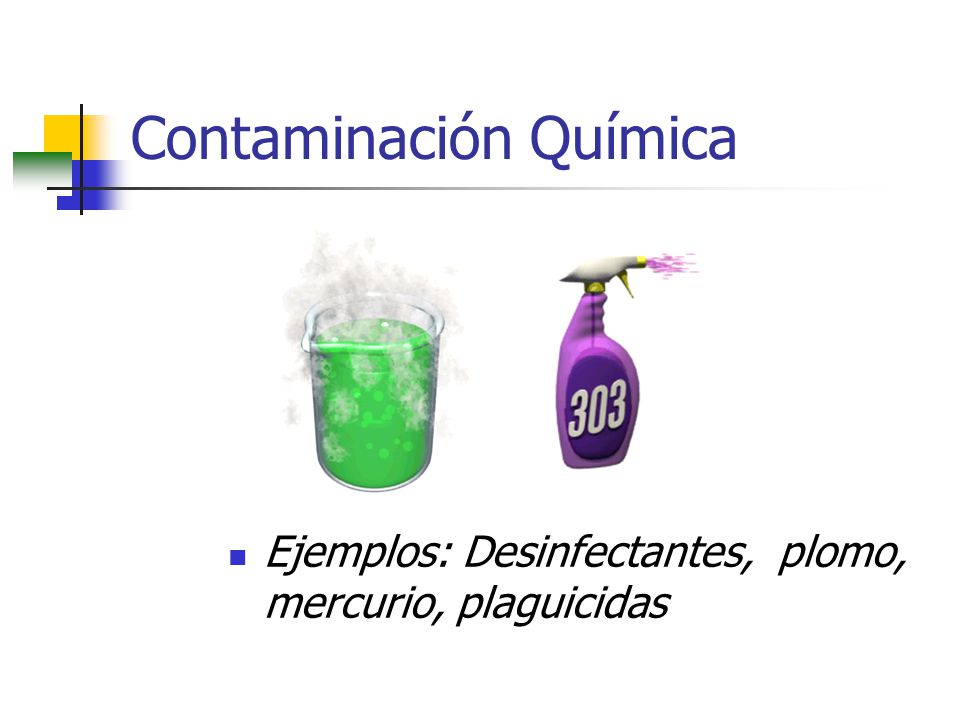

7 Contaminación Química
Ejemplos: Desinfectantes, plomo, mercurio, plaguicidas

8 Contaminación Microbiológica
Ejemplos: Bacterias patógenas.

9 Los Microorganismos están presentes en todas partes
algunos son patógenos se reproducen rápidamente bajo ciertas condiciones

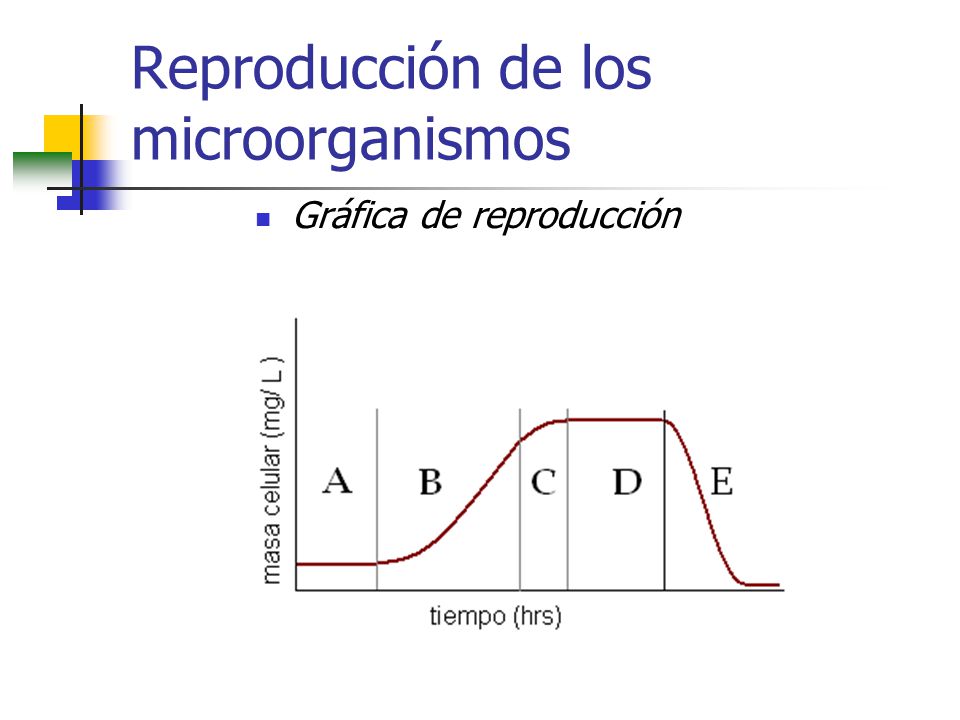

10 Reproducción de los microorganismos
Gráfica de reproducción

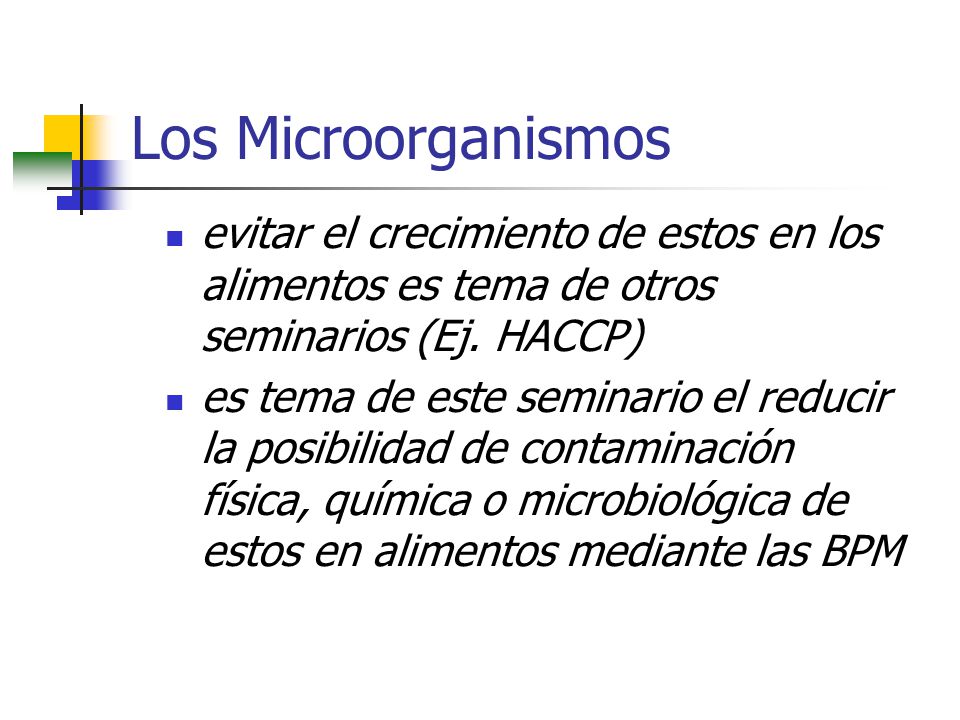

11 Los Microorganismos evitar el crecimiento de estos en los alimentos es tema de otros seminarios (Ej. HACCP) es tema de este seminario el reducir la posibilidad de contaminación física, química o microbiológica de estos en alimentos mediante las BPM

12 ¿Cómo reducir posibilidad de contaminación de alimentos?
Mantener alejado del alimento todo tipo de fuentes de contaminación

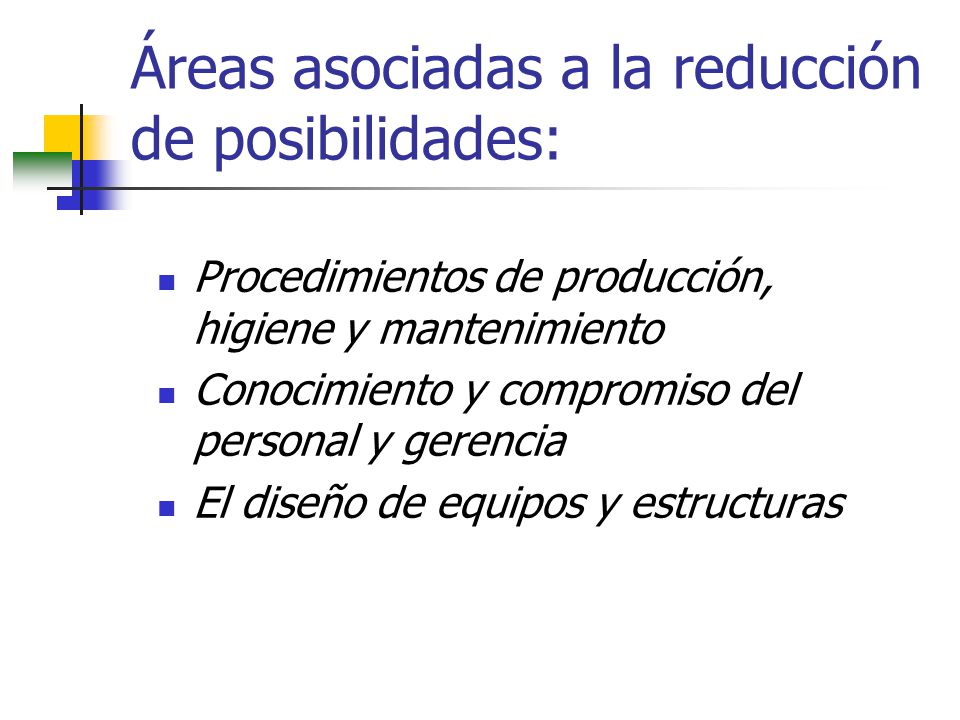

13 Áreas asociadas a la reducción de posibilidades:
Procedimientos de producción, higiene y mantenimiento Conocimiento y compromiso del personal y gerencia El diseño de equipos y estructuras

14 Diseño de estructuras y equipos:
mantener alejado fuentes de contaminación ser adecuados para limpieza y sanitización efectiva

15 Fuentes de Contaminación (Física)
Estructuras Bombillas Pedazos del techo Lozas sueltas Revestimientos de tubería

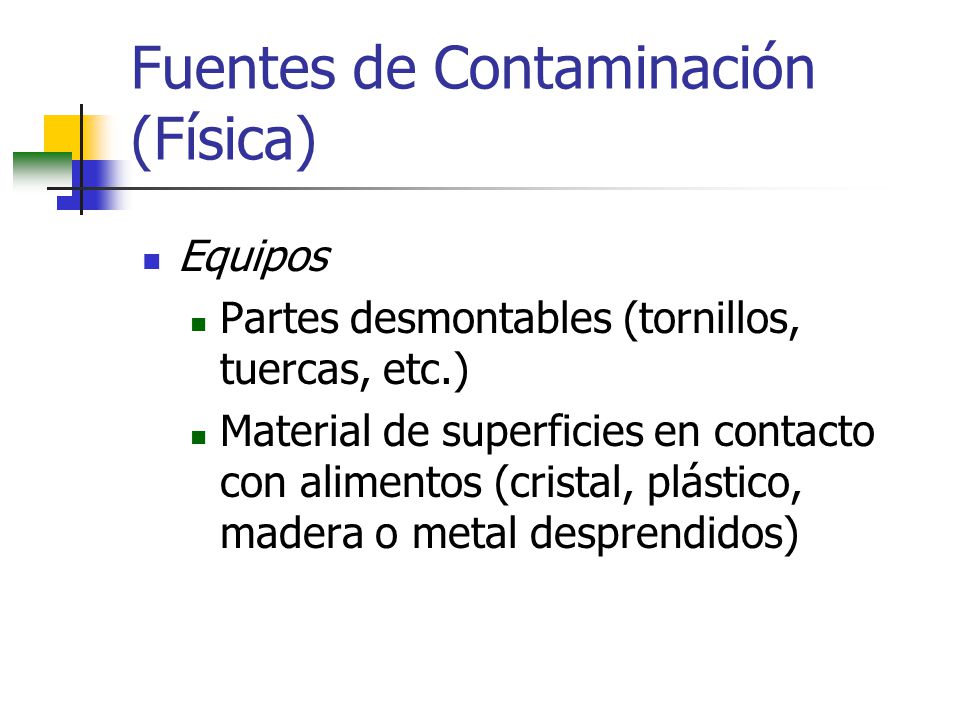

16 Fuentes de Contaminación (Física)
Equipos Partes desmontables (tornillos, tuercas, etc.) Material de superficies en contacto con alimentos (cristal, plástico, madera o metal desprendidos)

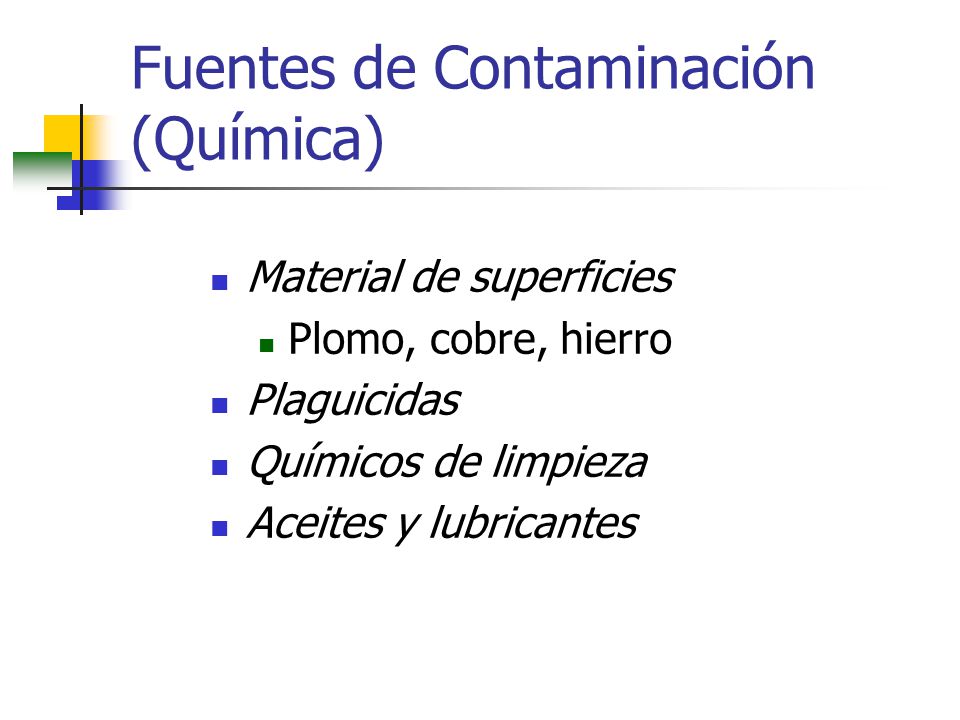

17 Fuentes de Contaminación (Química)
Material de superficies Plomo, cobre, hierro Plaguicidas Químicos de limpieza Aceites y lubricantes

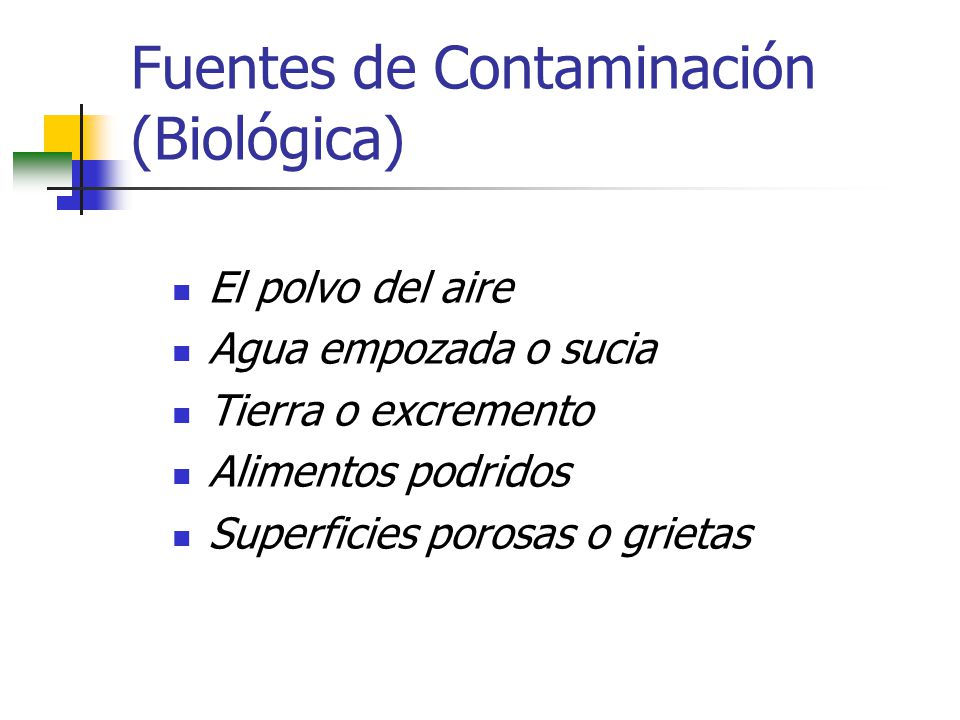

18 Fuentes de Contaminación (Biológica)
El polvo del aire Agua empozada o sucia Tierra o excremento Alimentos podridos Superficies porosas o grietas

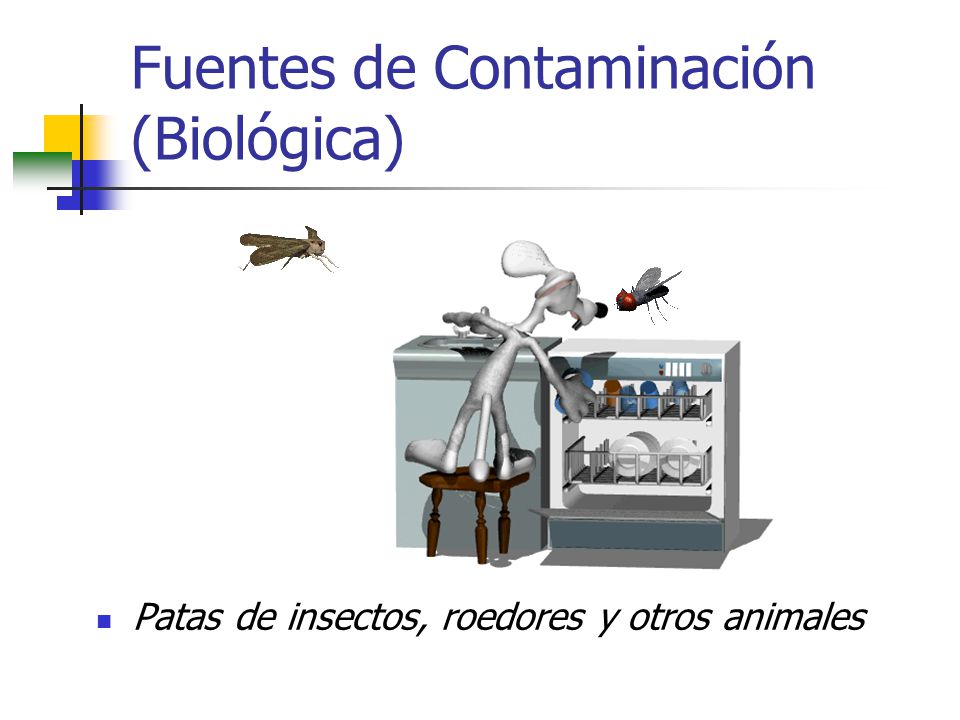

19 Fuentes de Contaminación (Biológica)
Patas de insectos, roedores y otros animales

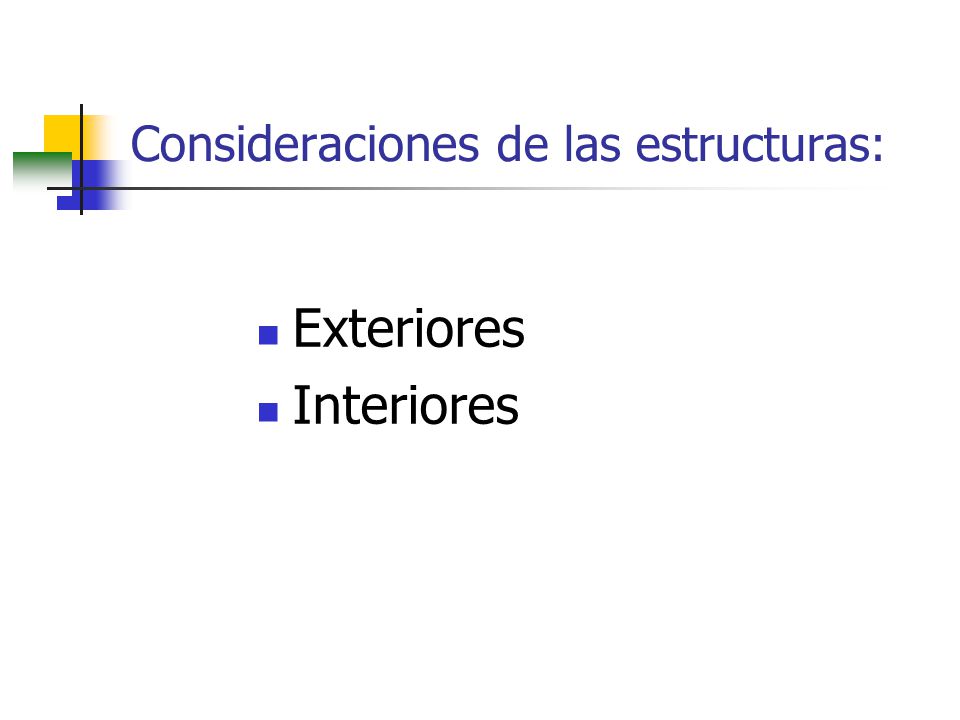

20 Consideraciones de las estructuras:
Exteriores Interiores

21 Exterior de edificios Terrenos y alrededores deben drenar adecuadamente

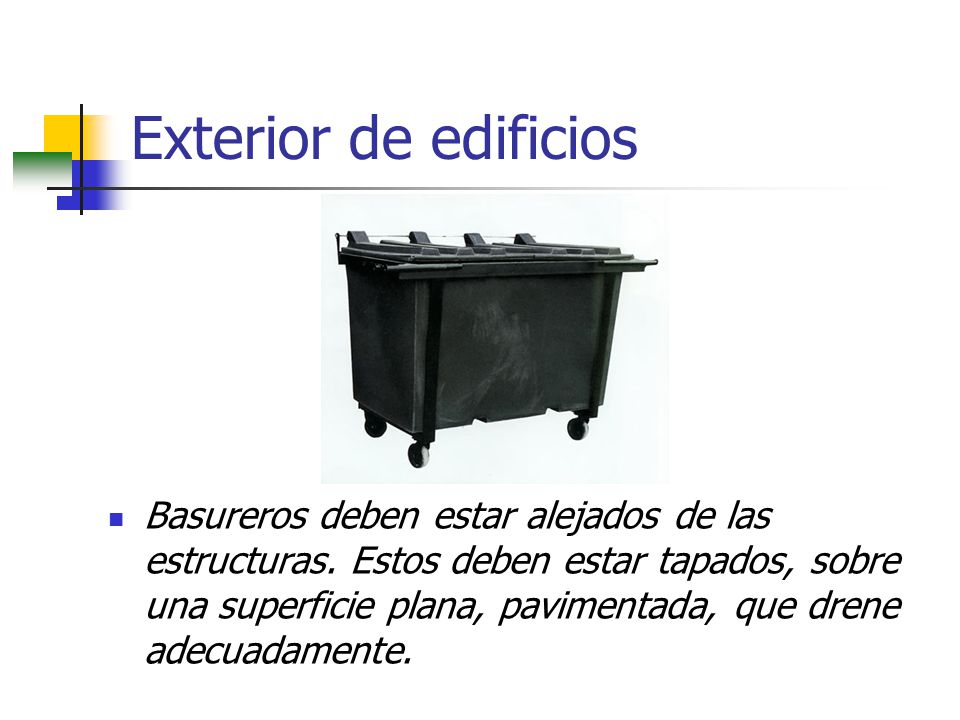

22 Exterior de edificios Basureros deben estar alejados de las estructuras. Estos deben estar tapados, sobre una superficie plana, pavimentada, que drene adecuadamente.

23 Exterior de edificios Se recomienda dejar una zona marcada de poco menos de 7 metros (20 pies) para evitar acumulación de equipos, paletas, etc.

24 Exterior de edificios Se recomienda una acera de concreto o gravilla de 1 metro de ancho y 8 a 10 cm de alto, rodeando el edificio.

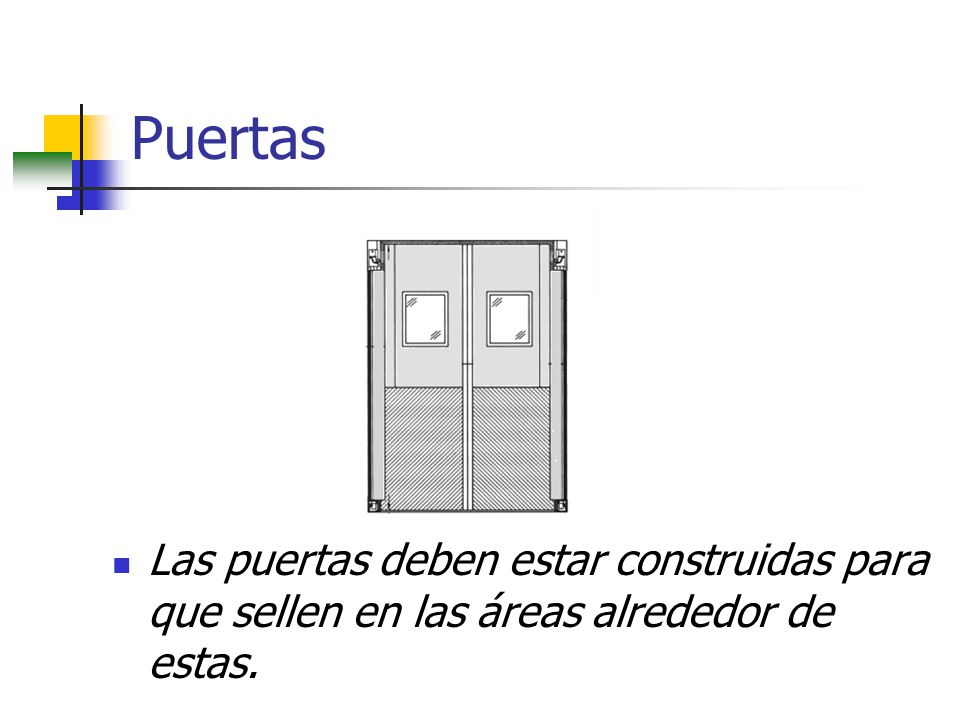

25 Puertas Las puertas deben estar construidas para que sellen en las áreas alrededor de estas.

26 Puertas Las puertas exteriores deben tener sistemas para cerrar por si solas.

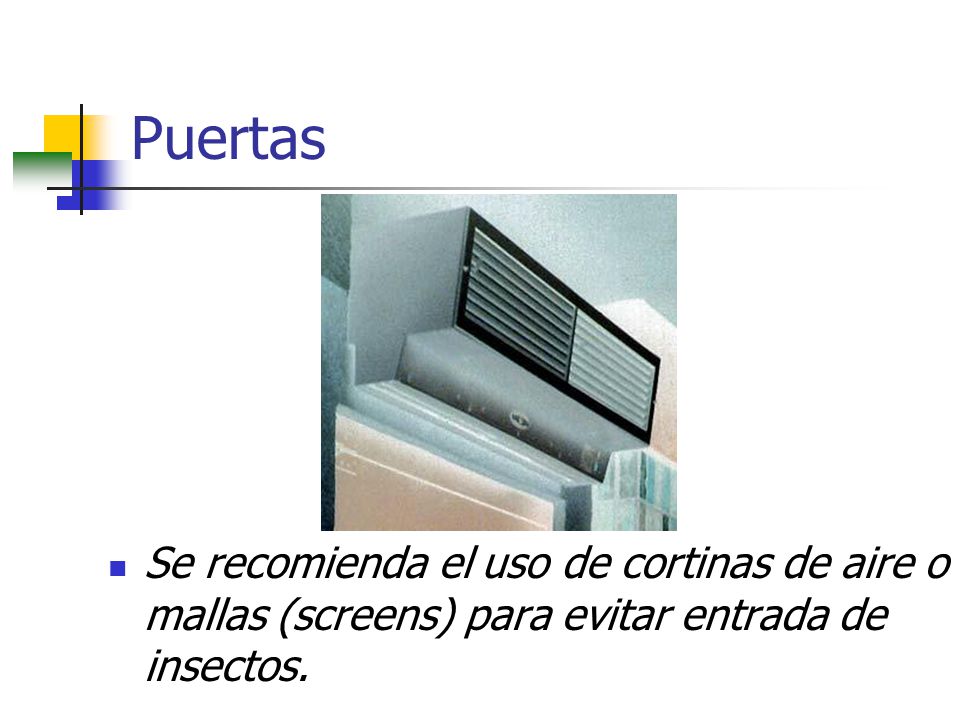

27 Puertas Se recomienda el uso de cortinas de aire o mallas (screens) para evitar entrada de insectos.

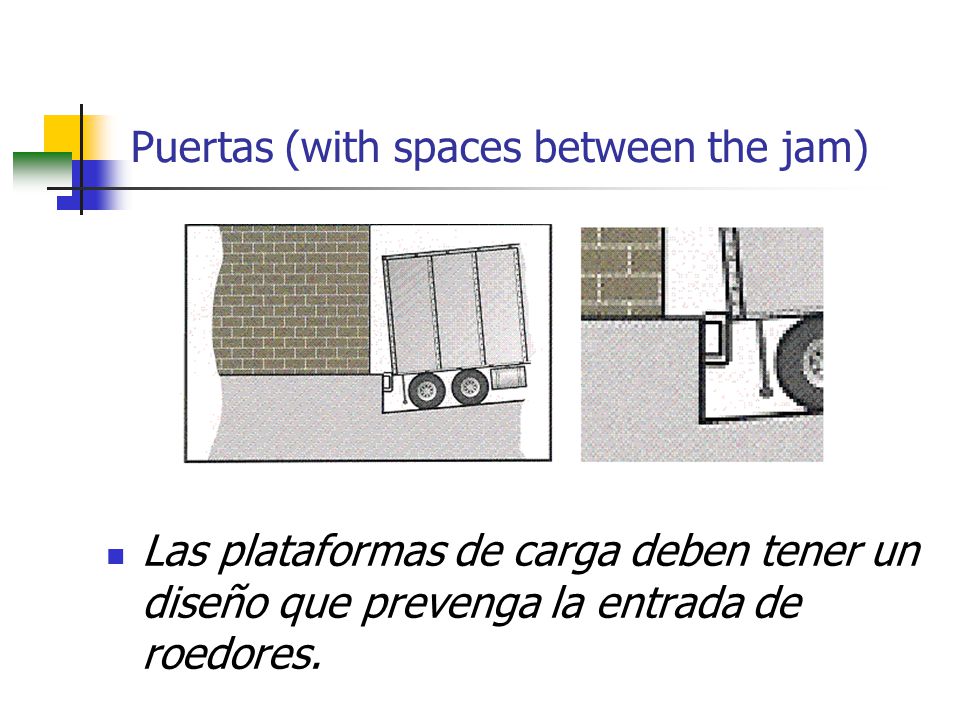

28 Puertas (with spaces between the jam)
Las plataformas de carga deben tener un diseño que prevenga la entrada de roedores.

29 Ventanas La mejor ventana es no tener ventana…

30 Ventanas Si no, usar ventanas selladas y resistentes a golpes

31 Ventanas En caso de utilizar otro tipo de ventanas, usar mallas metálicas y poseer un programa de mantenimiento frecuente para el lavado e inspección de estas.

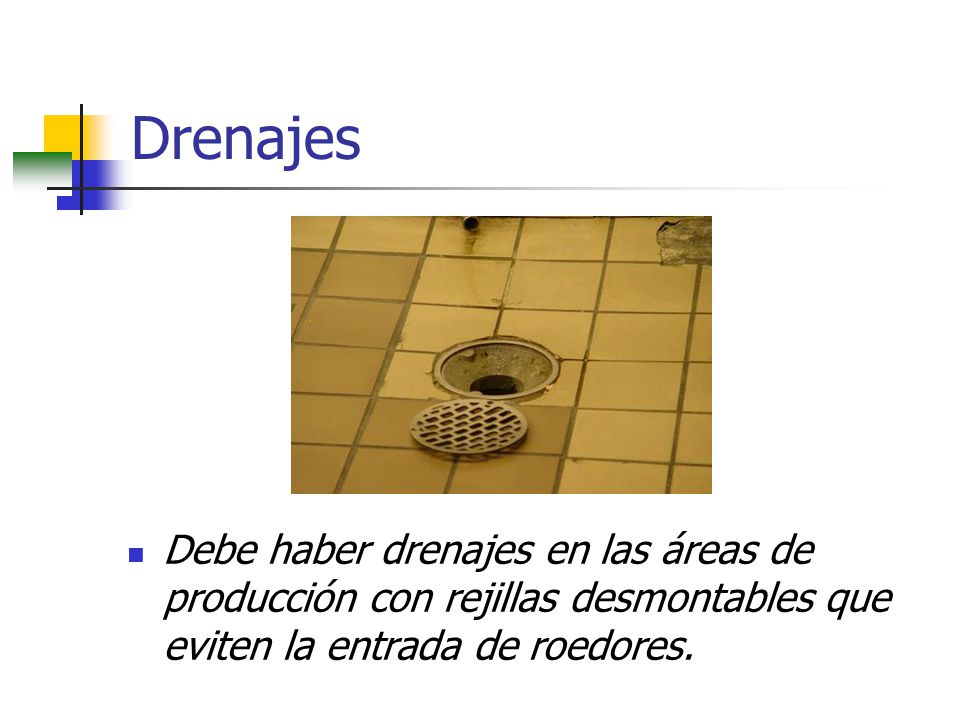

32 Drenajes Debe haber drenajes en las áreas de producción con rejillas desmontables que eviten la entrada de roedores.

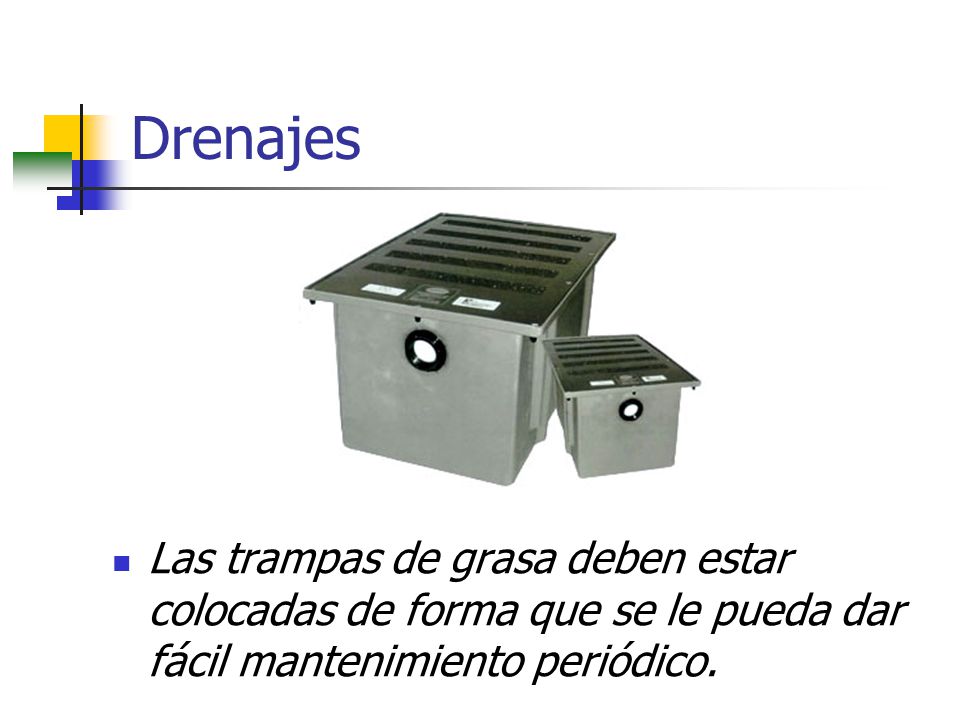

33 Drenajes Las trampas de grasa deben estar colocadas de forma que se le pueda dar fácil mantenimiento periódico.

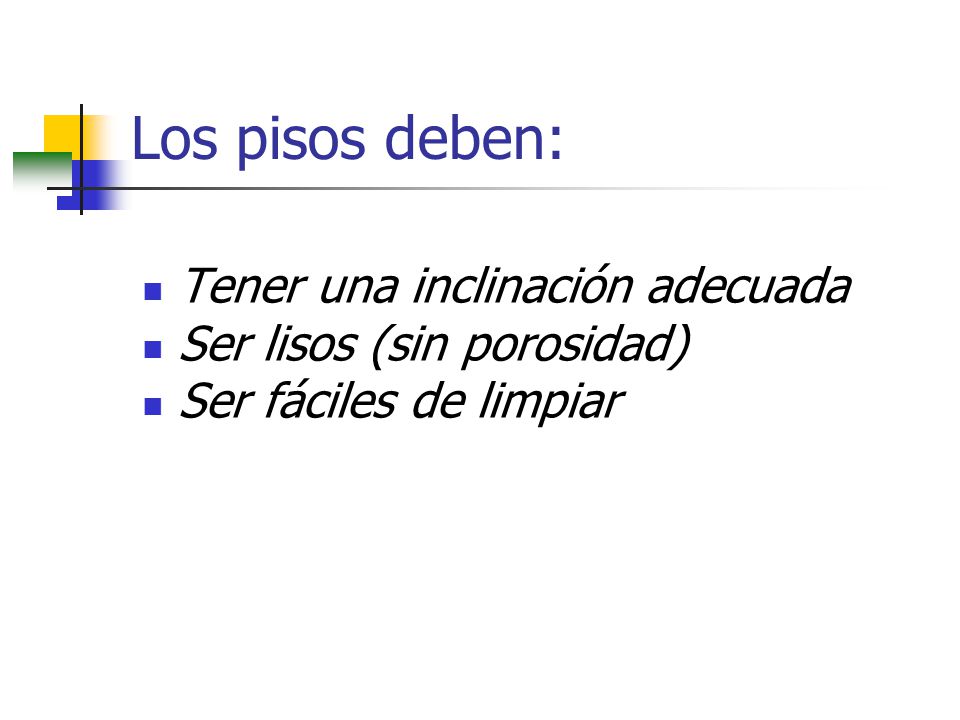

34 Los pisos deben: Tener una inclinación adecuada
Ser lisos (sin porosidad) Ser fáciles de limpiar

35 Pisos Bordes entre paredes y pisos deben ser curvos.

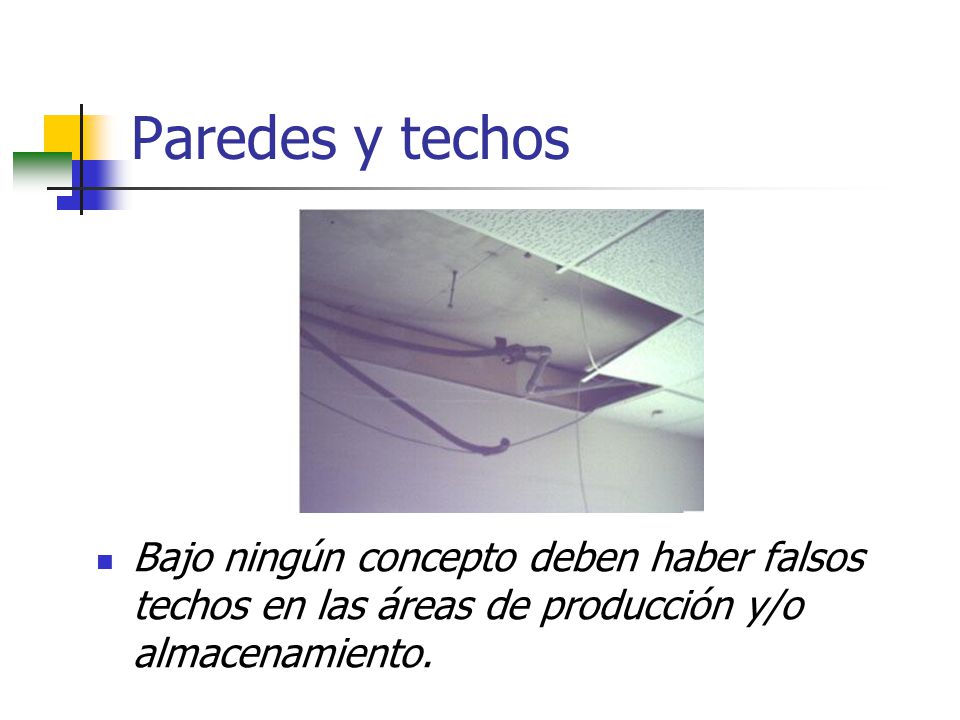

36 Paredes y techos Bajo ningún concepto deben haber falsos techos en las áreas de producción y/o almacenamiento.

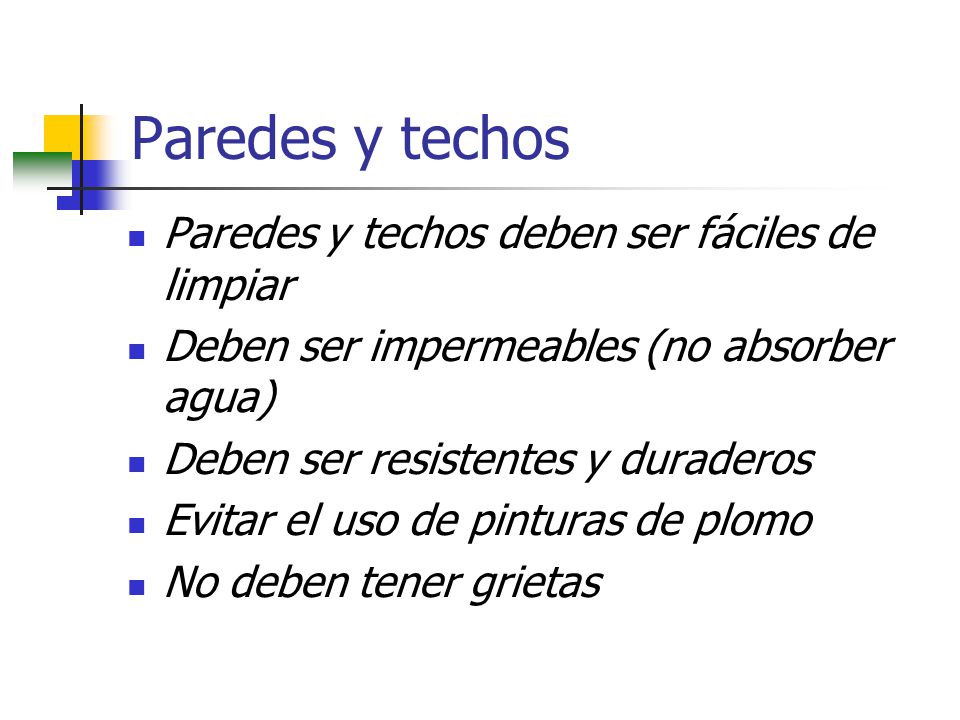

37 Paredes y techos Paredes y techos deben ser fáciles de limpiar
Deben ser impermeables (no absorber agua) Deben ser resistentes y duraderos Evitar el uso de pinturas de plomo No deben tener grietas

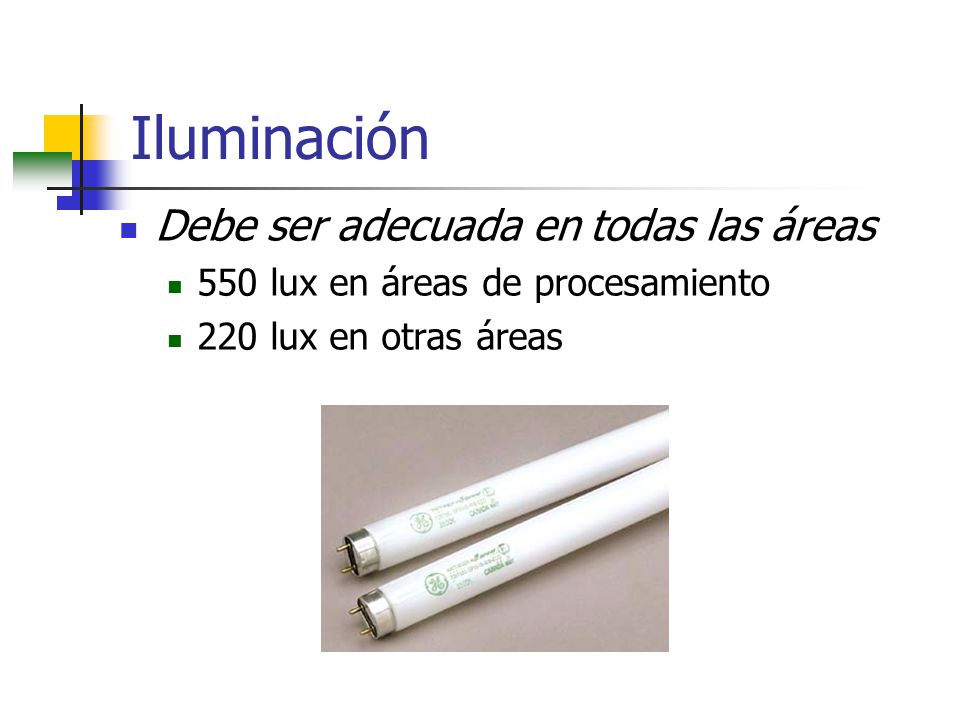

38 Iluminación Debe ser adecuada en todas las áreas
550 lux en áreas de procesamiento 220 lux en otras áreas

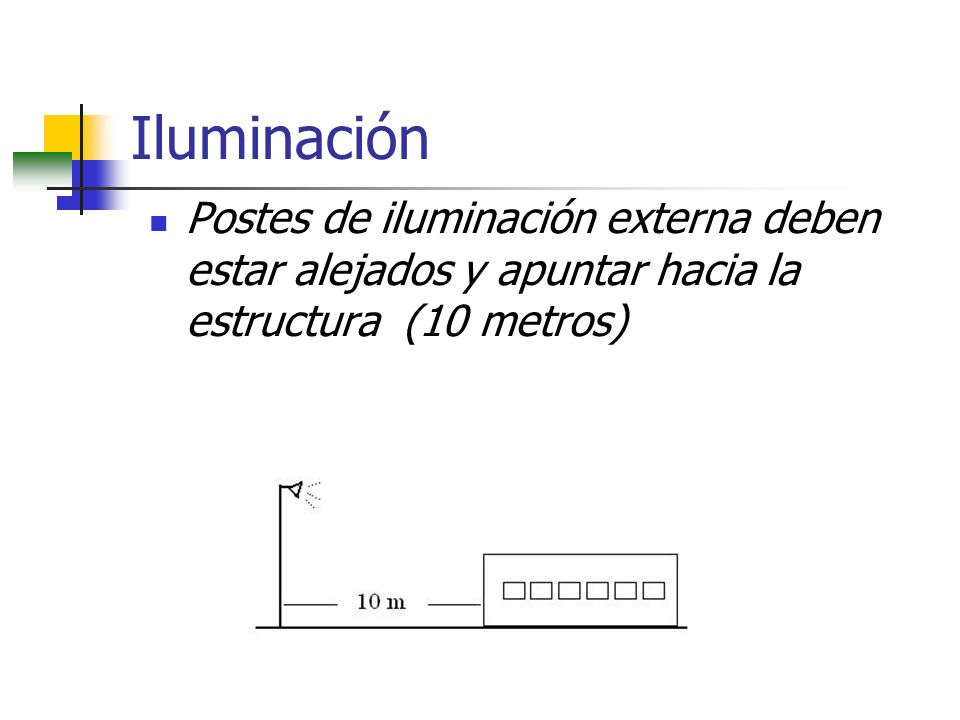

39 Iluminación Postes de iluminación externa deben estar alejados y apuntar hacia la estructura (10 metros)

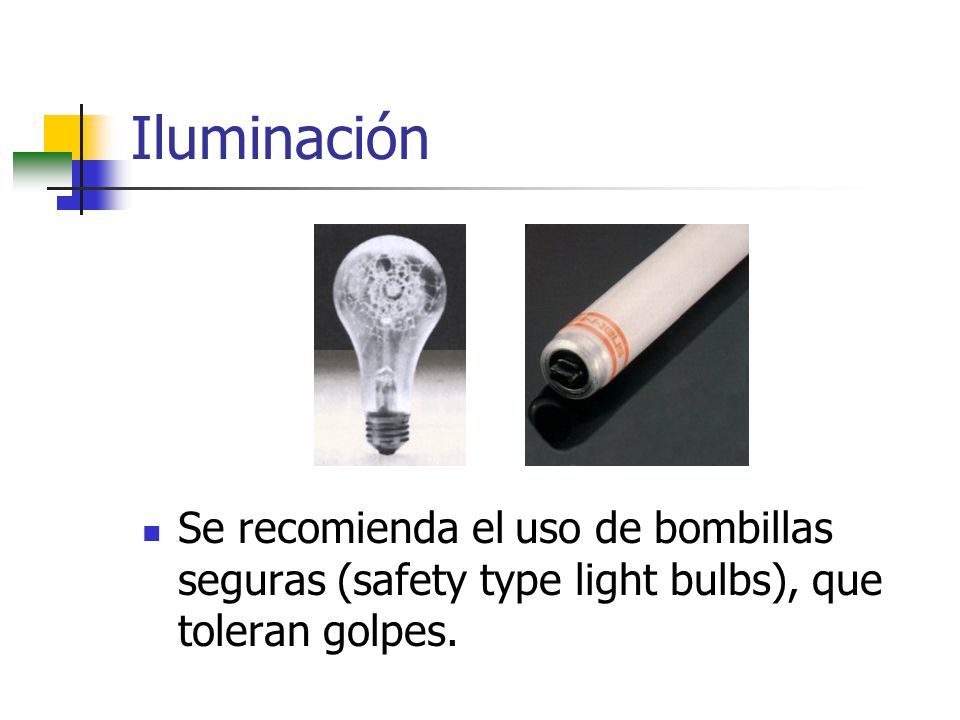

40 Iluminación Se recomienda el uso de bombillas seguras (safety type light bulbs), que toleran golpes.

41 Iluminación Sino, las bombillas deben estar protegidas con protectores de seguridad.

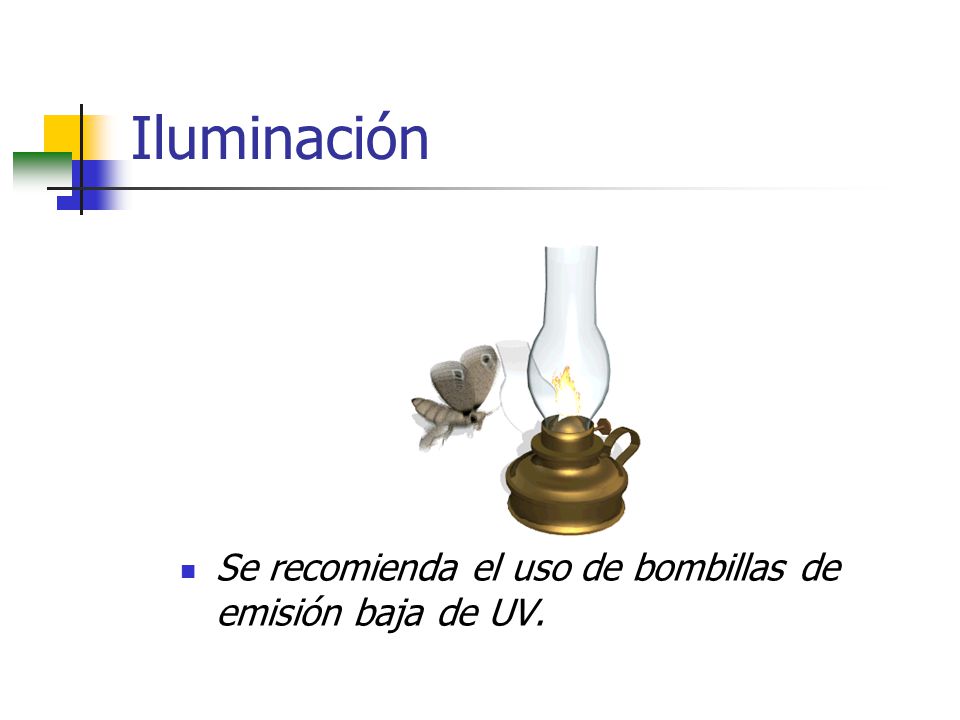

42 Iluminación Se recomienda el uso de bombillas de emisión baja de UV.

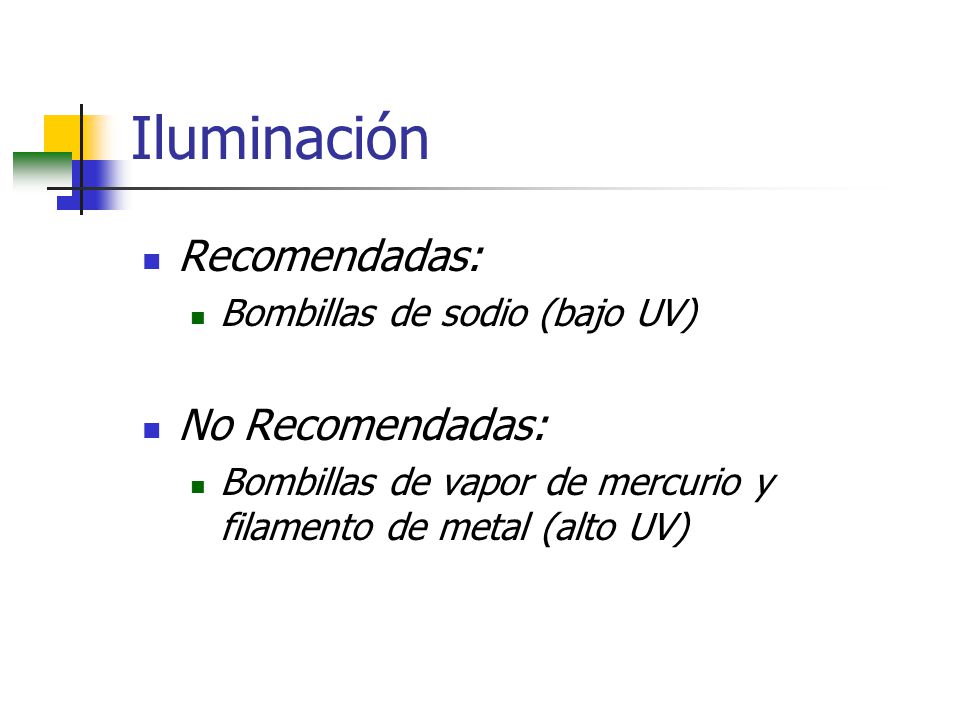

43 Iluminación Recomendadas: No Recomendadas:
Bombillas de sodio (bajo UV) No Recomendadas: Bombillas de vapor de mercurio y filamento de metal (alto UV)

44 Flujo de aire El aire debe ser filtrado.

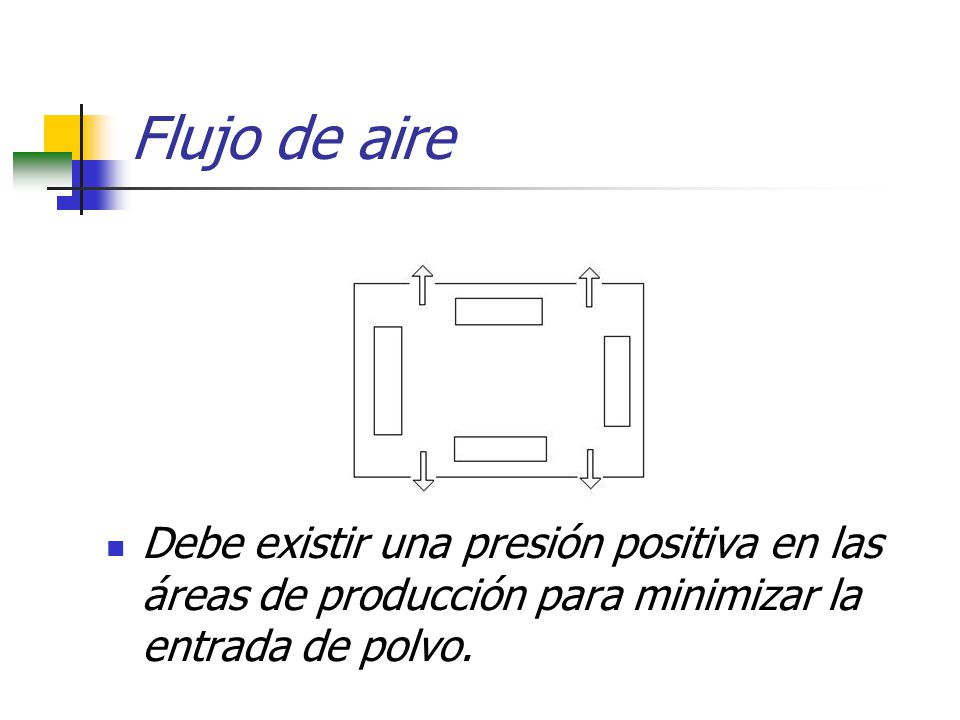

45 Flujo de aire Debe existir una presión positiva en las áreas de producción para minimizar la entrada de polvo.

46 Flujo de aire El flujo de aire debe ir en contracorriente
al flujo de la producción.

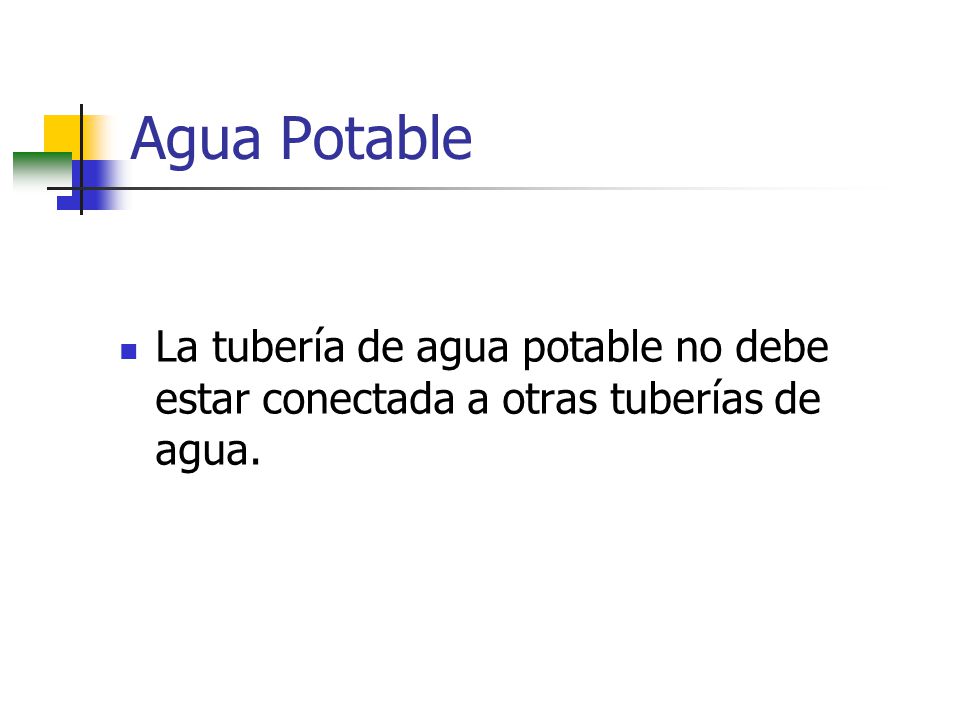

47 Agua Potable La tubería de agua potable no debe estar conectada a otras tuberías de agua.

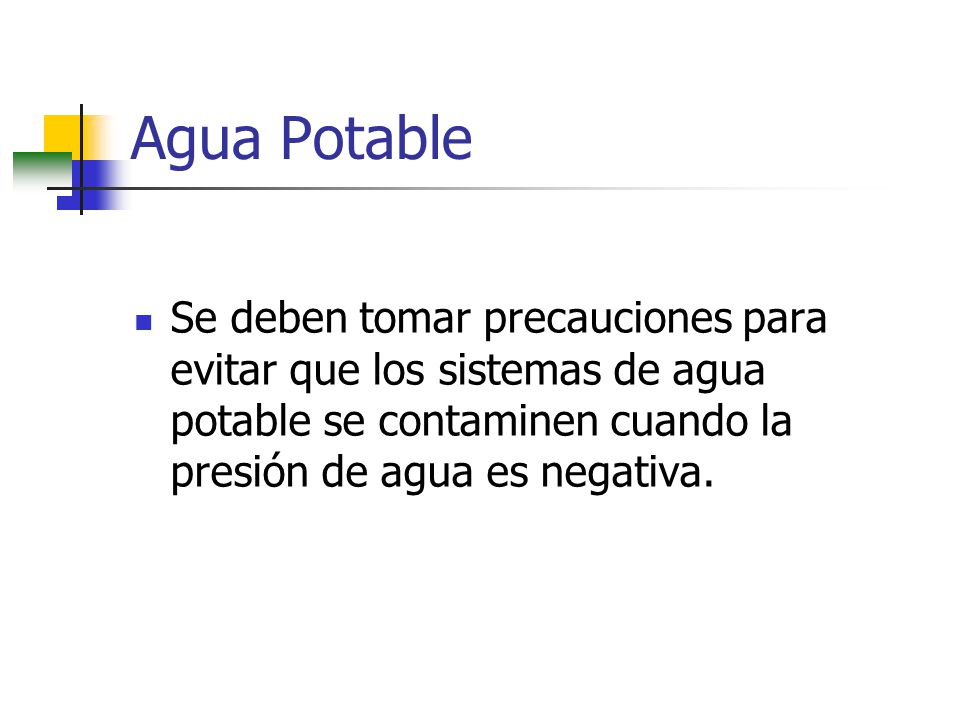

48 Agua Potable Se deben tomar precauciones para evitar que los sistemas de agua potable se contaminen cuando la presión de agua es negativa.

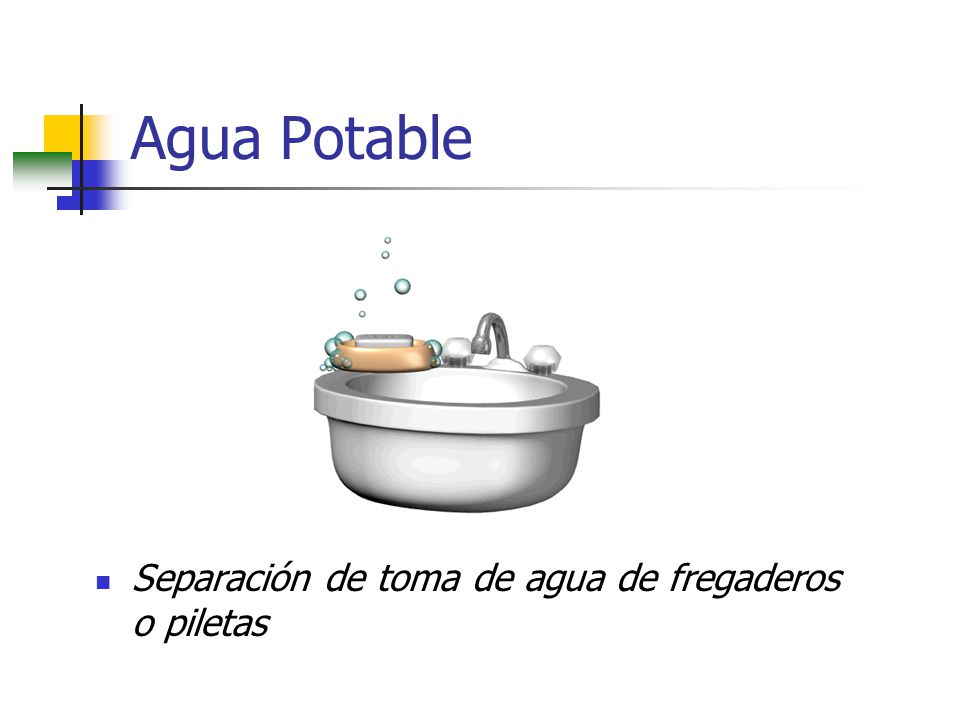

49 Agua Potable Separación de toma de agua de fregaderos o piletas

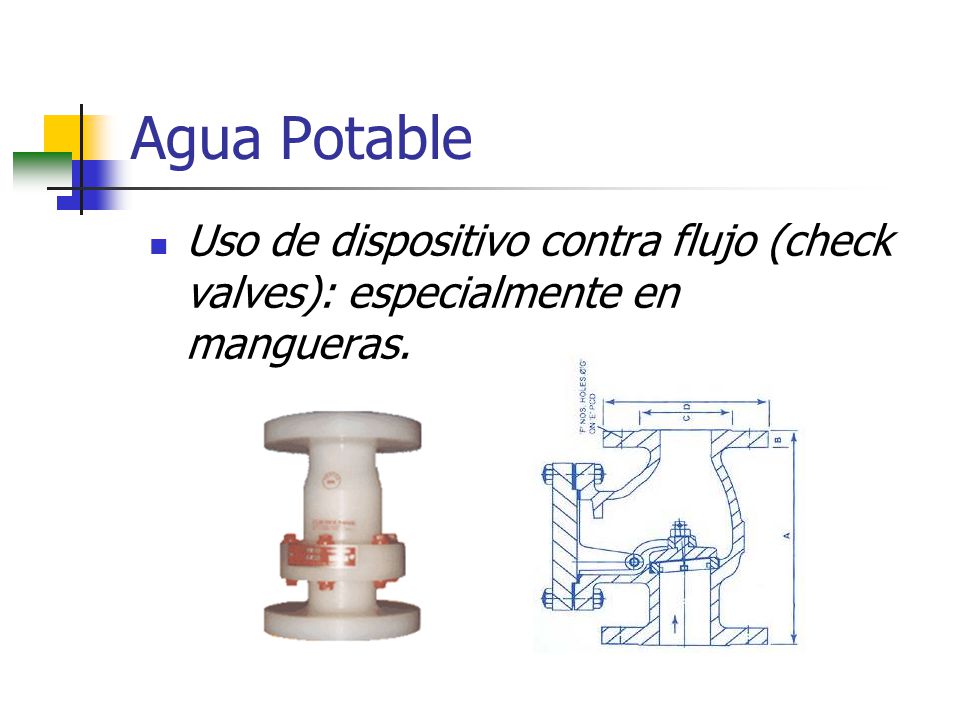

50 Agua Potable Uso de dispositivo contra flujo (check valves): especialmente en mangueras.

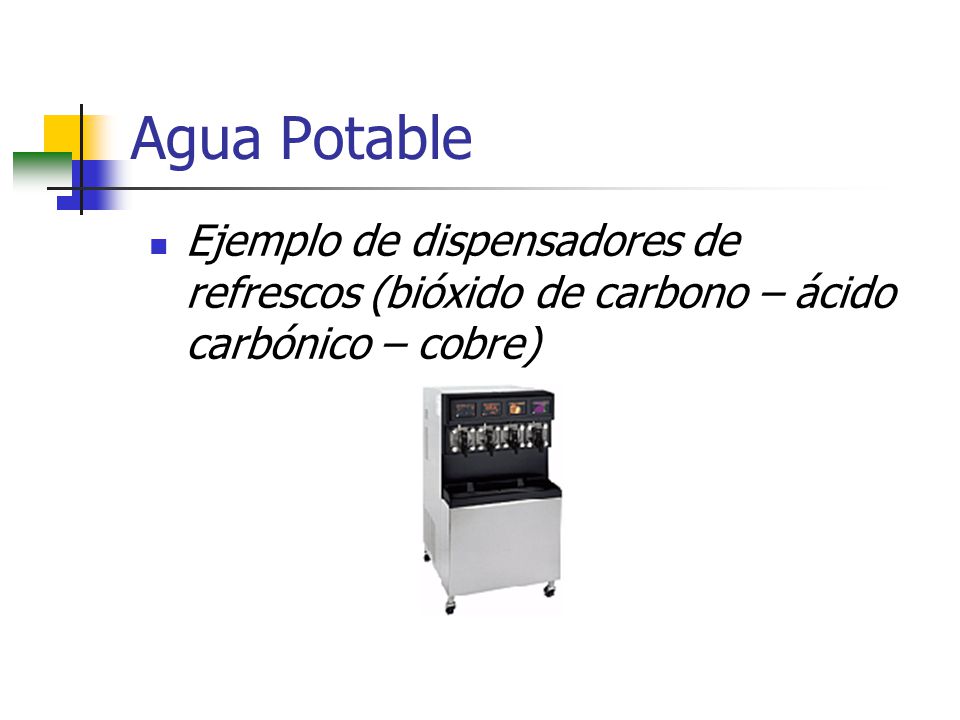

51 Agua Potable Ejemplo de dispensadores de refrescos (bióxido de carbono – ácido carbónico – cobre)

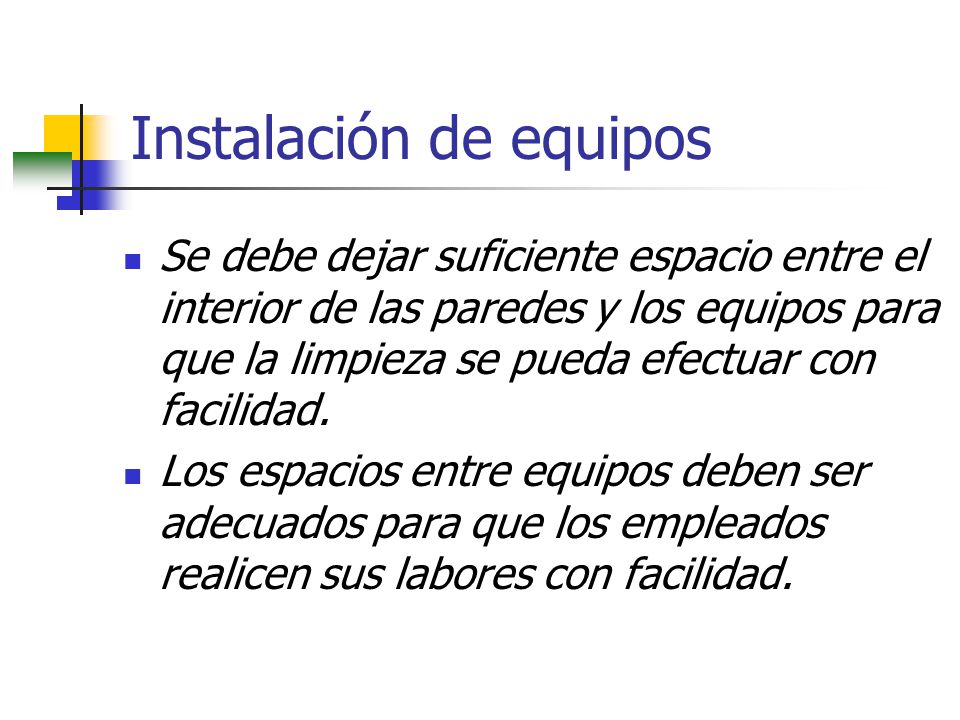

52 Instalación de equipos
Se debe dejar suficiente espacio entre el interior de las paredes y los equipos para que la limpieza se pueda efectuar con facilidad. Los espacios entre equipos deben ser adecuados para que los empleados realicen sus labores con facilidad.

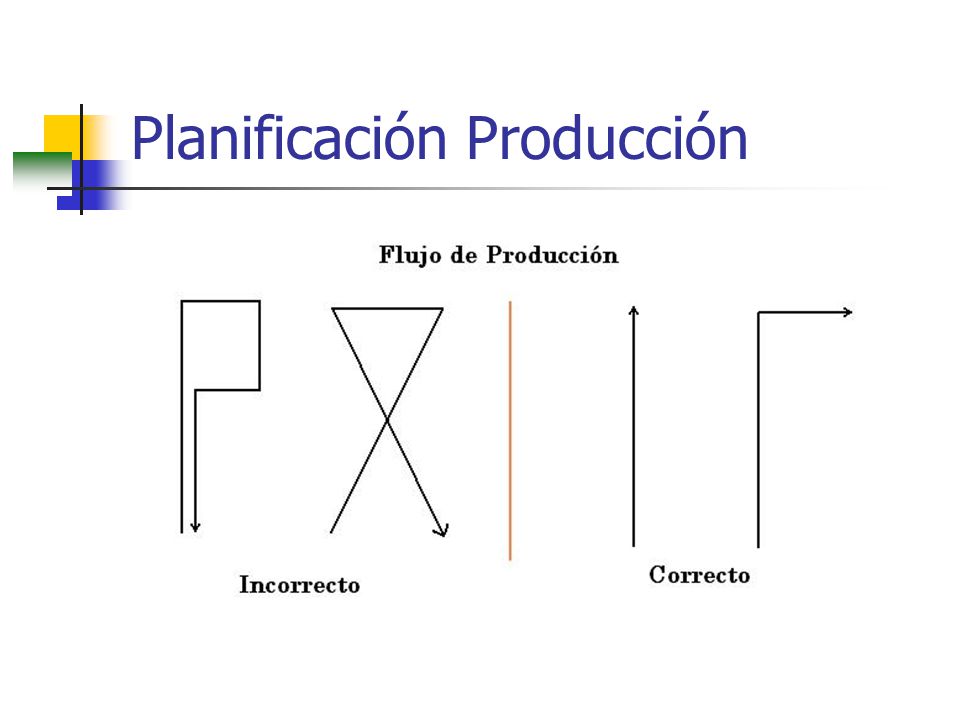

53 Planificación Producción

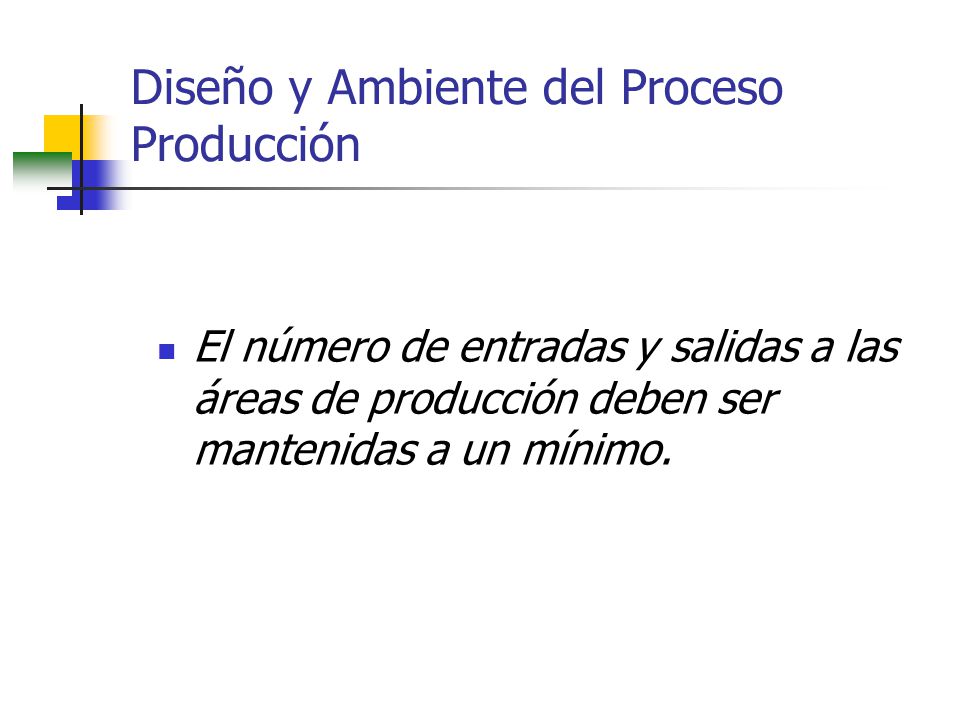

54 Diseño y Ambiente del Proceso Producción
El número de entradas y salidas a las áreas de producción deben ser mantenidas a un mínimo.

55 Diseño y Ambiente del Proceso Producción
Las áreas de recibo de materia prima y almacenaje de producto final deben estar separadas físicamente.

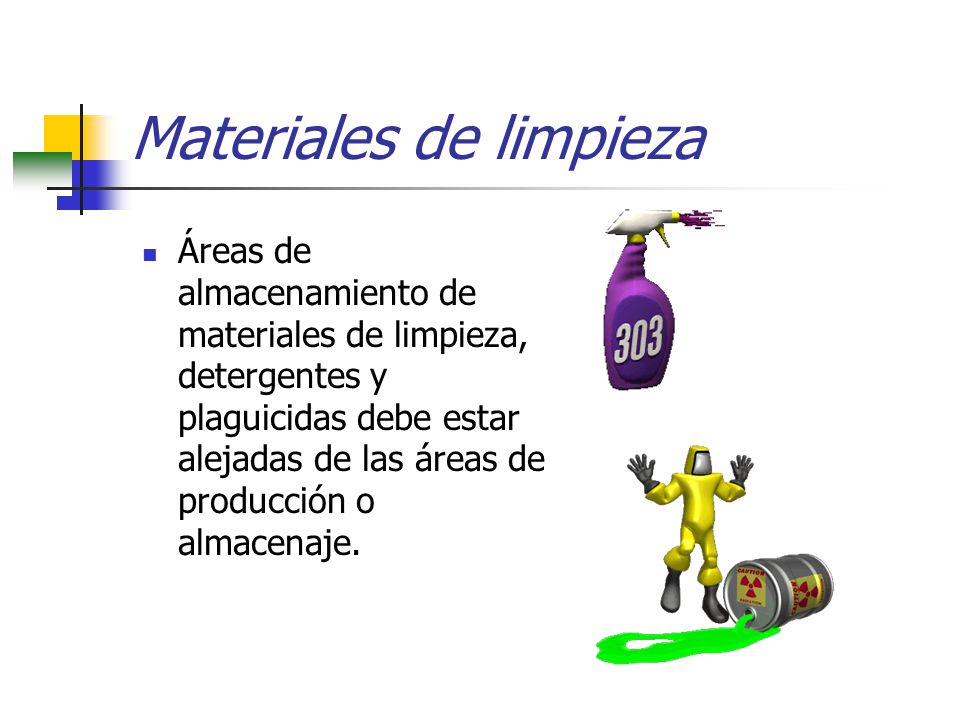

56 Materiales de limpieza
Áreas de almacenamiento de materiales de limpieza, detergentes y plaguicidas debe estar alejadas de las áreas de producción o almacenaje.

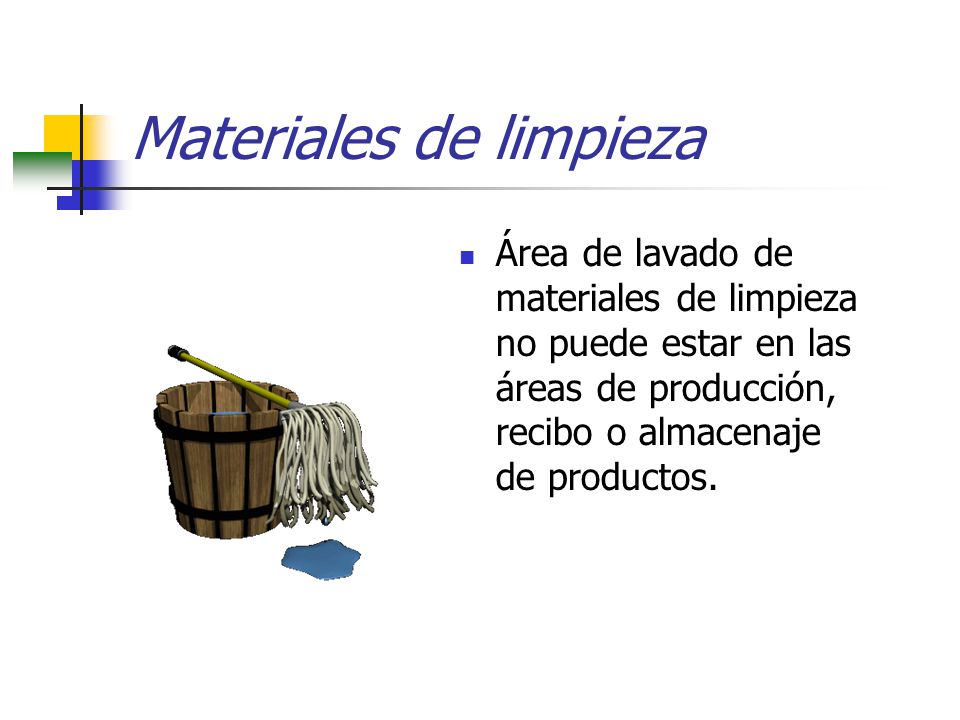

57 Materiales de limpieza
Área de lavado de materiales de limpieza no puede estar en las áreas de producción, recibo o almacenaje de productos.

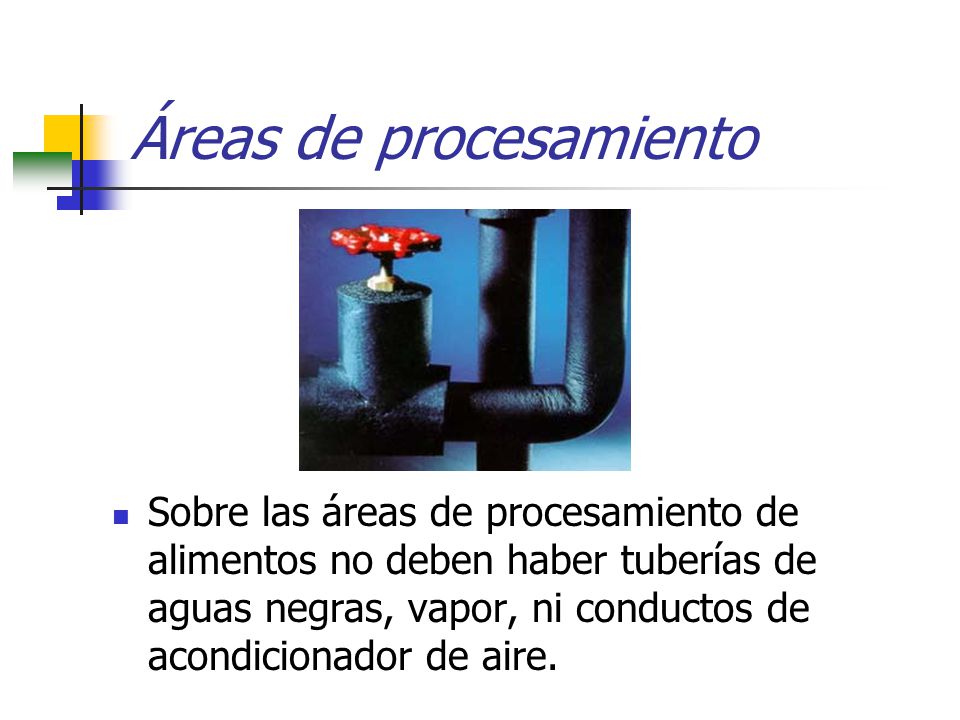

58 Áreas de procesamiento
Sobre las áreas de procesamiento de alimentos no deben haber tuberías de aguas negras, vapor, ni conductos de acondicionador de aire.

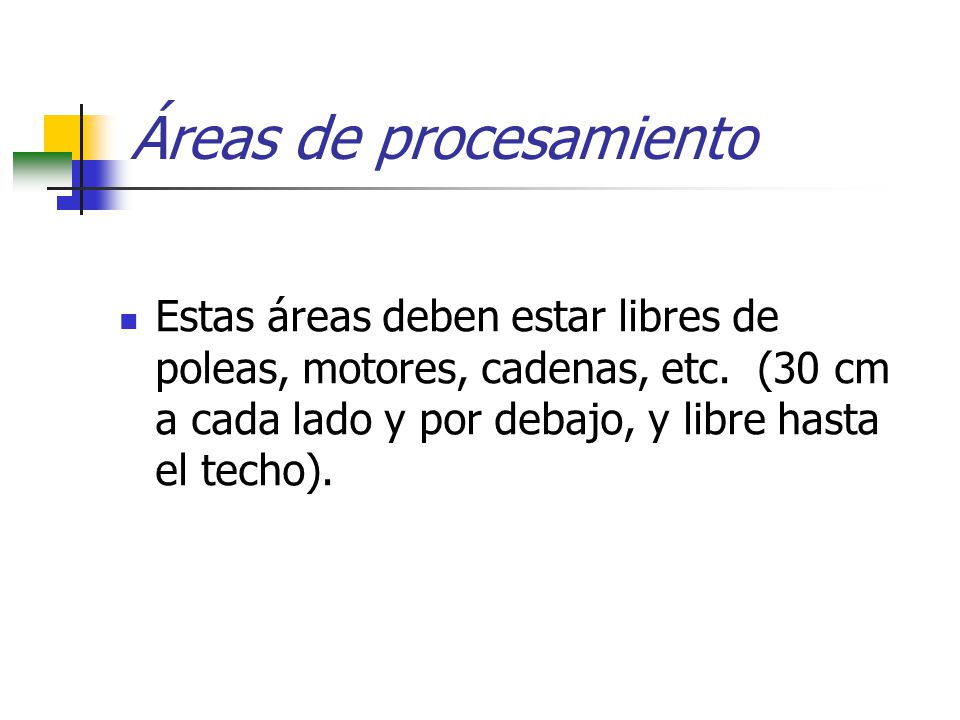

59 Áreas de procesamiento
Estas áreas deben estar libres de poleas, motores, cadenas, etc. (30 cm a cada lado y por debajo, y libre hasta el techo).

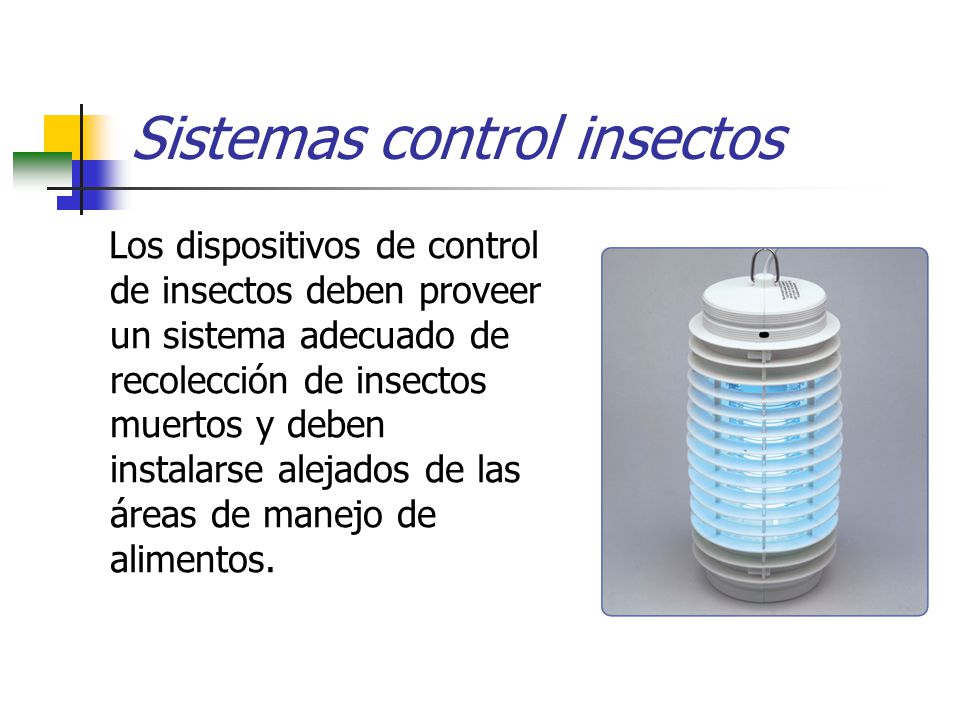

60 Sistemas control insectos
Los dispositivos de control de insectos deben proveer un sistema adecuado de recolección de insectos muertos y deben instalarse alejados de las áreas de manejo de alimentos.

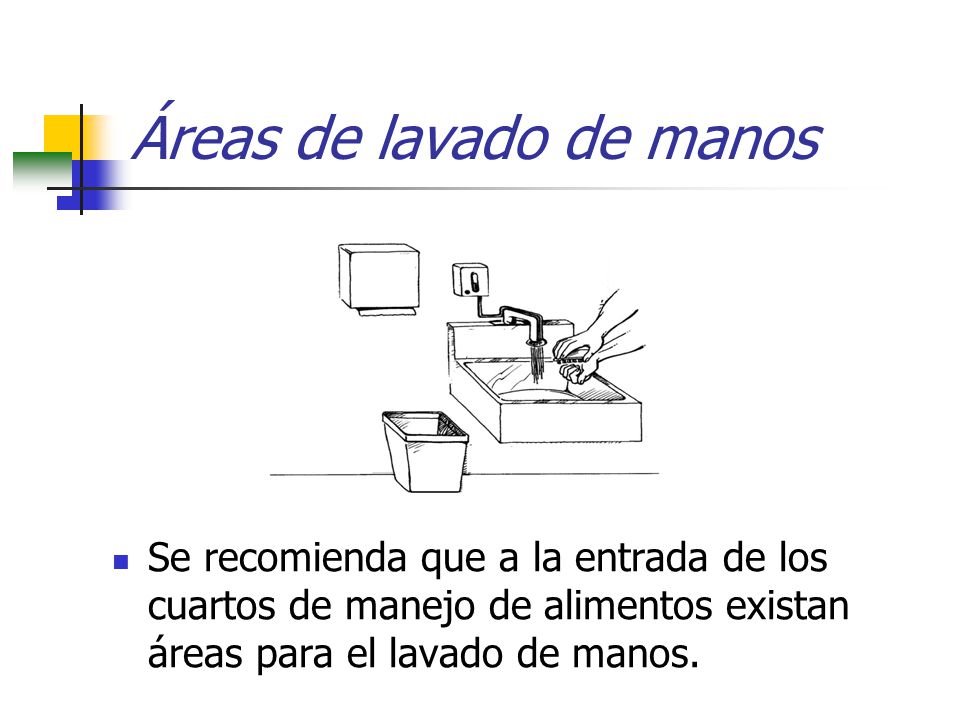

61 Áreas de lavado de manos
Se recomienda que a la entrada de los cuartos de manejo de alimentos existan áreas para el lavado de manos.

62 Equipos de Procesamiento:
Deben ser de fácil limpieza. Las superficies en contacto con los alimentos deben ser lisas (sin porosidad) y de materiales aprobados.

63 Equipos de Procesamiento:
Estos materiales no deben reaccionar químicamente con los alimentos. Tampoco deben ser de materiales en donde las condiciones de operación provoque la lixiviación que pueda causar envenenamiento.

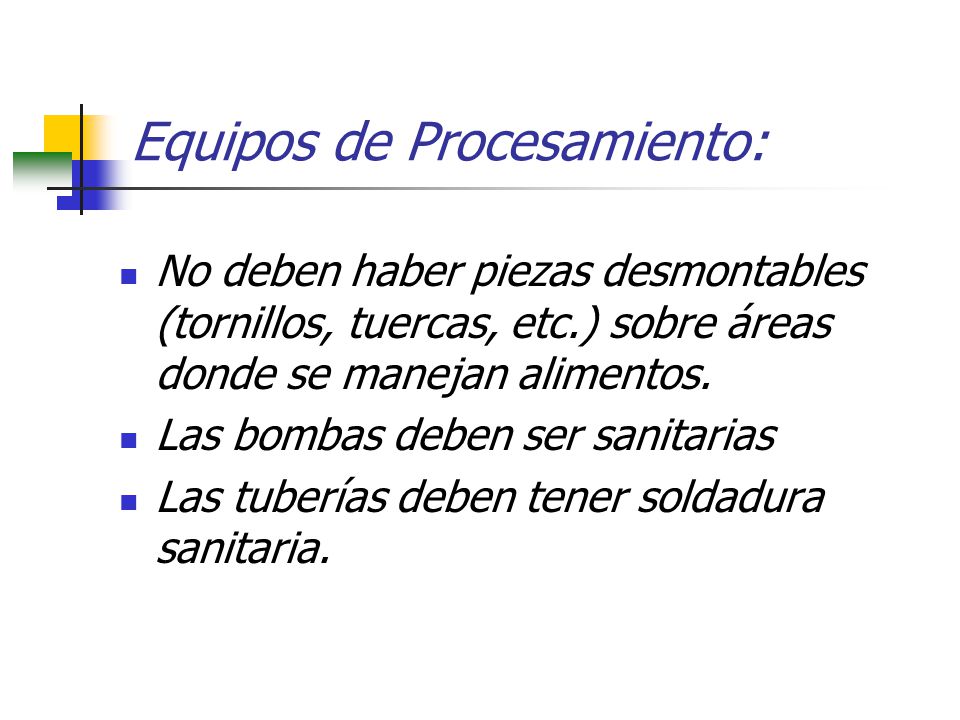

64 Equipos de Procesamiento:
No deben haber piezas desmontables (tornillos, tuercas, etc.) sobre áreas donde se manejan alimentos. Las bombas deben ser sanitarias Las tuberías deben tener soldadura sanitaria.

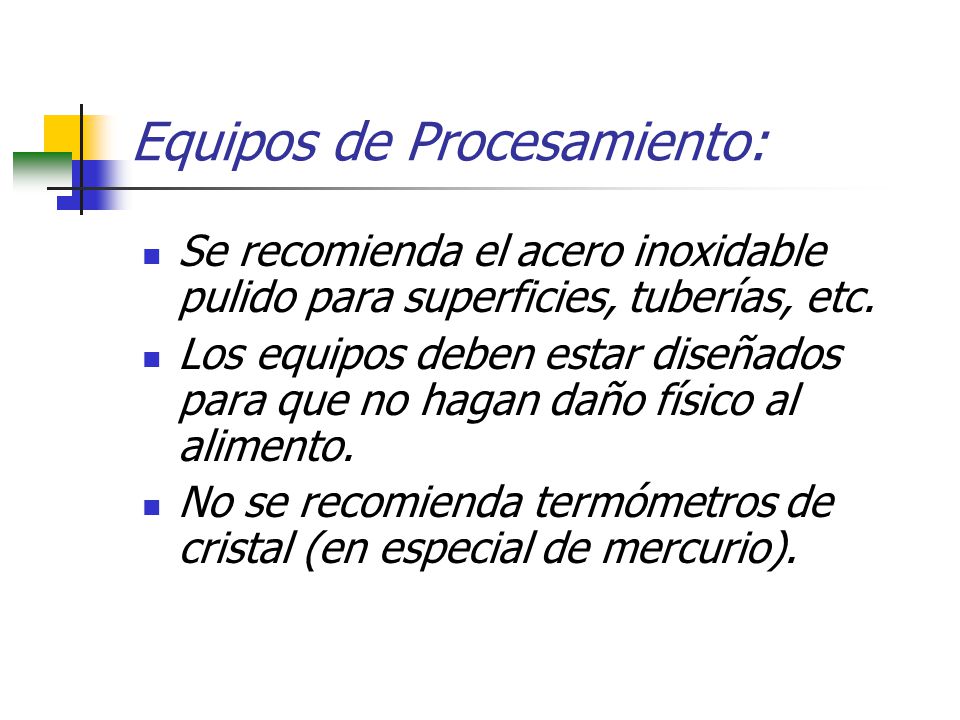

65 Equipos de Procesamiento:
Se recomienda el acero inoxidable pulido para superficies, tuberías, etc. Los equipos deben estar diseñados para que no hagan daño físico al alimento. No se recomienda termómetros de cristal (en especial de mercurio).

66 ¿Preguntas?
