1 Control Climático RAZONES DEL EMPLEO DE PANTALLAS TERMICAS

2 Hay pantallas para : Reducción de temperatura (sombreo) interiores y exteriores. Para conservar temperatura (ahorro energético) Para control de luminosidad (foto período) Pantallas contra polución lumínica (bloqueo luz artificial)

3 Pantallas para conservar temperatura (Ahorro energético)
Tienen uso importante en países con temporadas que requieran uso de calefacción Generan ahorros en la cuenta de calefacción entre el 30-70% (dependiendo del tipo de pantalla) Permite producir los 12 meses del año generalmente cuando los precios de mercado están mejor El retorno de la inversión (ROI) es generalmente entre 2 y 3 años. Pueden ser utilizadas para sombreo si no se depende exclusivamente de ventilación natural Utilizadas en cualquier tipo de cultivo

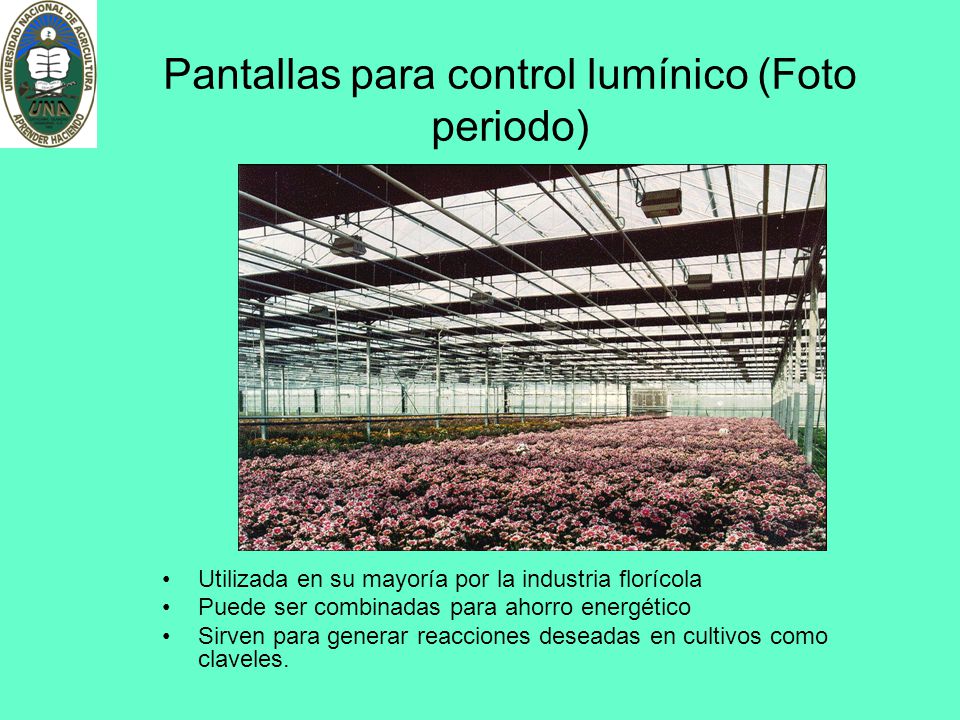

4 Pantallas para control lumínico (Foto periodo)
Utilizada en su mayoría por la industria florícola Puede ser combinadas para ahorro energético Sirven para generar reacciones deseadas en cultivos como claveles.

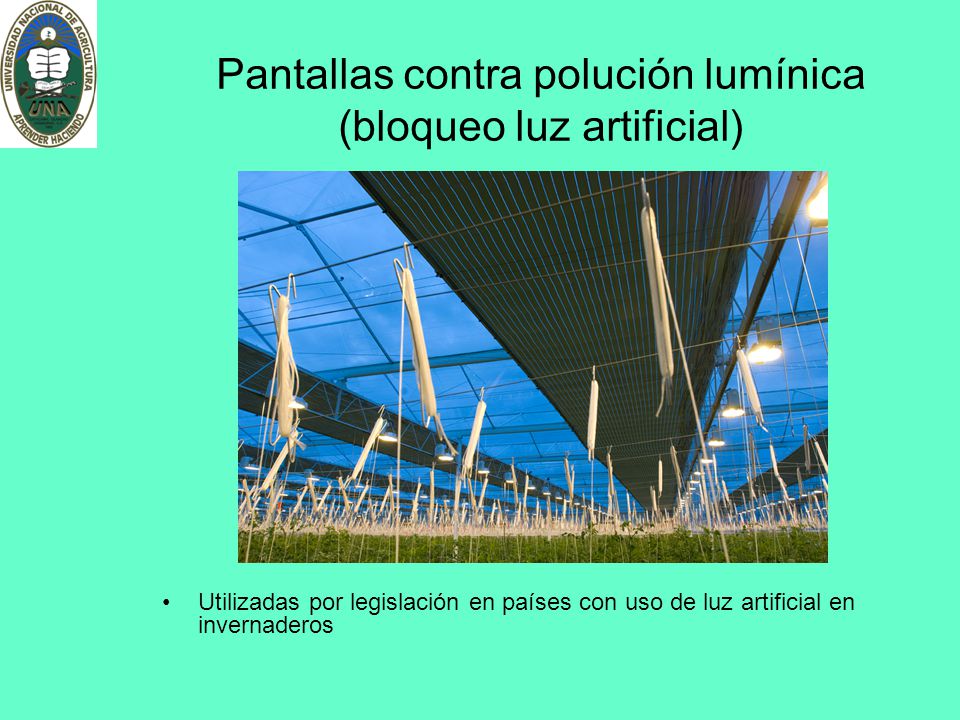

5 Pantallas contra polución lumínica (bloqueo luz artificial)
Utilizadas por legislación en países con uso de luz artificial en invernaderos

6 Encontrando el balance perfecto…
Con muy bajas temperaturas tendremos poca fotosíntesis y respiración Con muy altas temperaturas tendremos solo respiración para mantenerse Con muy poca luz tendremos muy poca fotosíntesis Con mucha luz tendremos temperaturas muy altas Con muy poca humedad tendremos mucha transpiración de la planta. Con mucha humedad tendremos enfermedades y muy poca transpiración

7

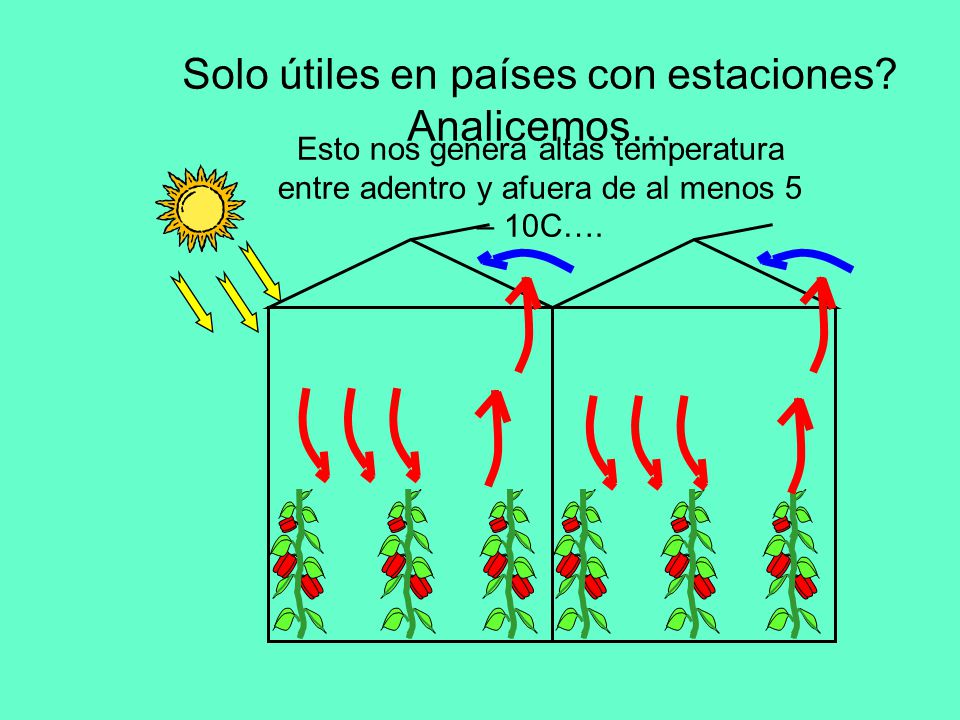

8 Solo útiles en países con estaciones? Analicemos…
Esto nos genera altas temperatura entre adentro y afuera de al menos 5 – 10C….

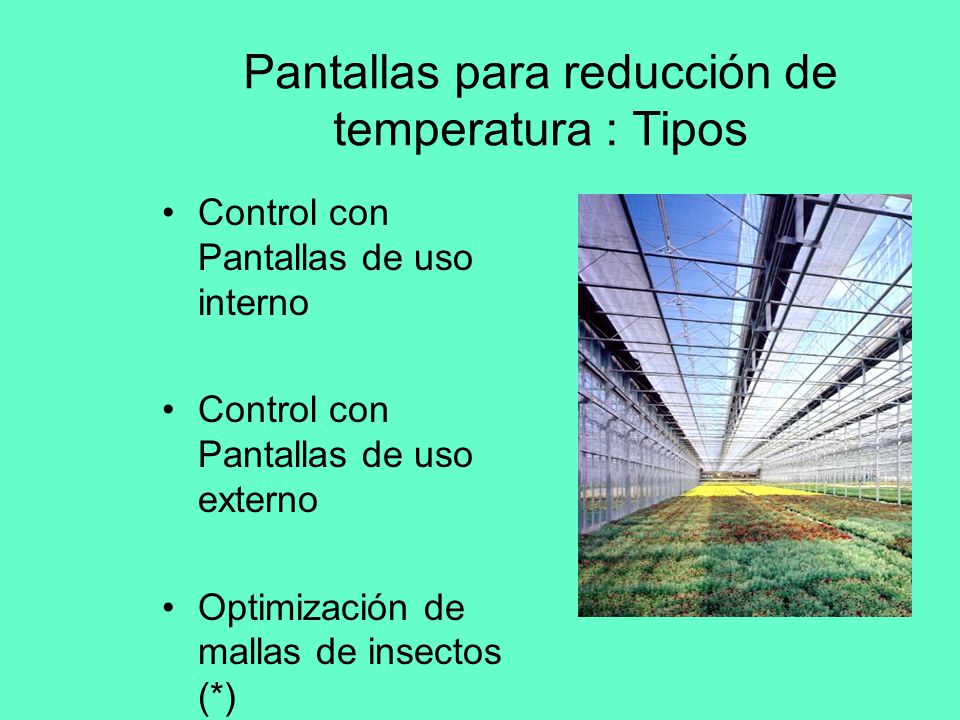

9 Pantallas para reducción de temperatura : Tipos
Control con Pantallas de uso interno Control con Pantallas de uso externo Optimización de mallas de insectos (*)

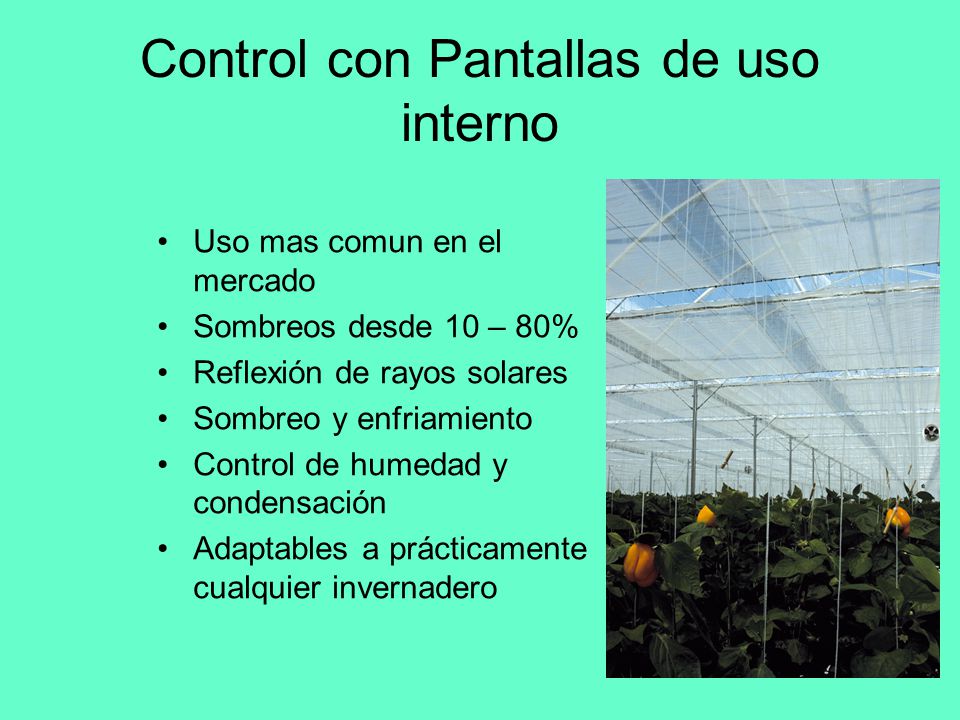

10 Control con Pantallas de uso interno
Uso mas comun en el mercado Sombreos desde 10 – 80% Reflexión de rayos solares Sombreo y enfriamiento Control de humedad y condensación Adaptables a prácticamente cualquier invernadero

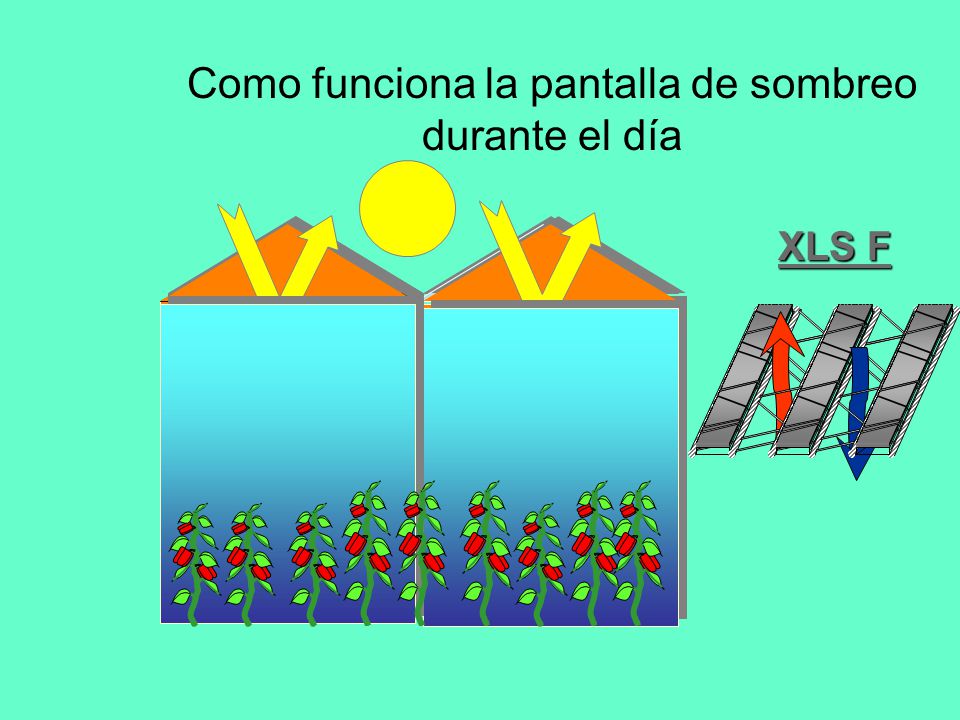

11 Como funciona la pantalla de sombreo durante el día
XLS F

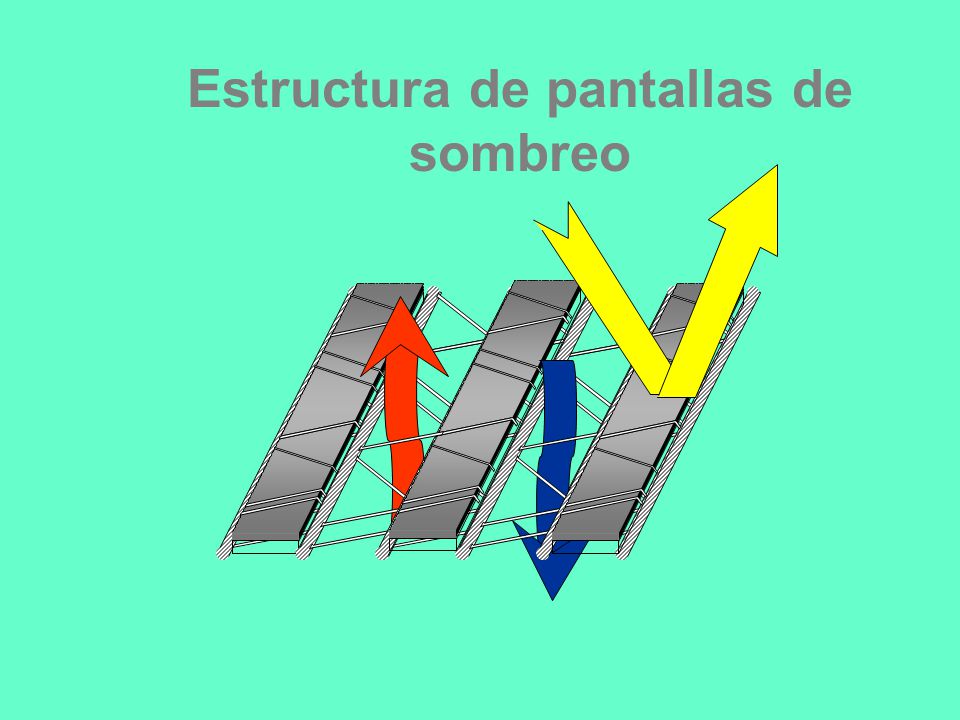

12 Estructura de pantallas de sombreo

13 Temp exterior vs Temp interior

14 Ayuda al control de humedad
Al mantener temperaturas mas bajas el contenido de agua en el aire se mantiene un poco mas. En casos de exceso de humedad el tejido puede absorber el agua sobrante Evitara la caída de agua de condensación en las mañanas sobre el cultivo previniendo enfermedades y manchas en los frutos.

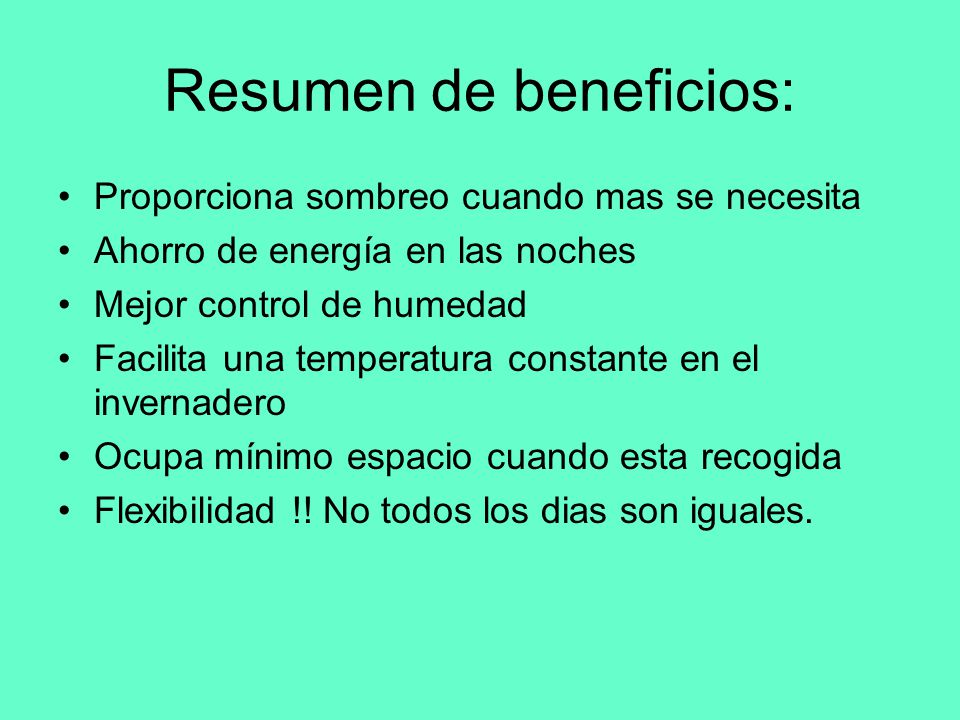

15 Resumen de beneficios:
Proporciona sombreo cuando mas se necesita Ahorro de energía en las noches Mejor control de humedad Facilita una temperatura constante en el invernadero Ocupa mínimo espacio cuando esta recogida Flexibilidad !! No todos los dias son iguales.

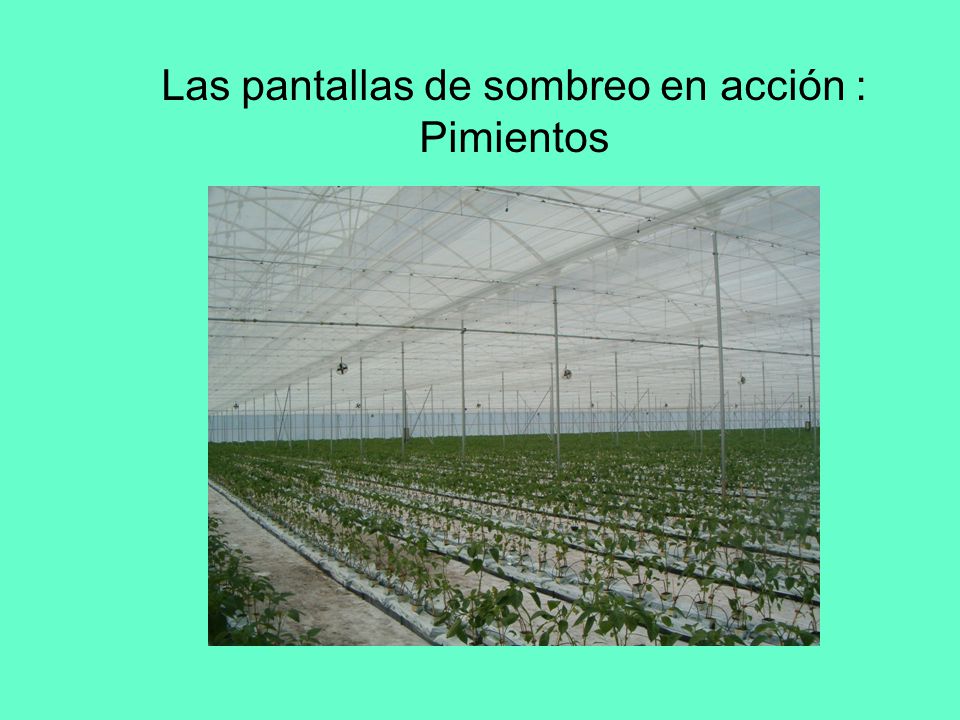

16 Las pantallas de sombreo en acción : Pimientos

17 Las pantallas de sombreo en acción : Lechugas

18 Las pantallas de sombreo en acción : Pimientos cultivo en producción

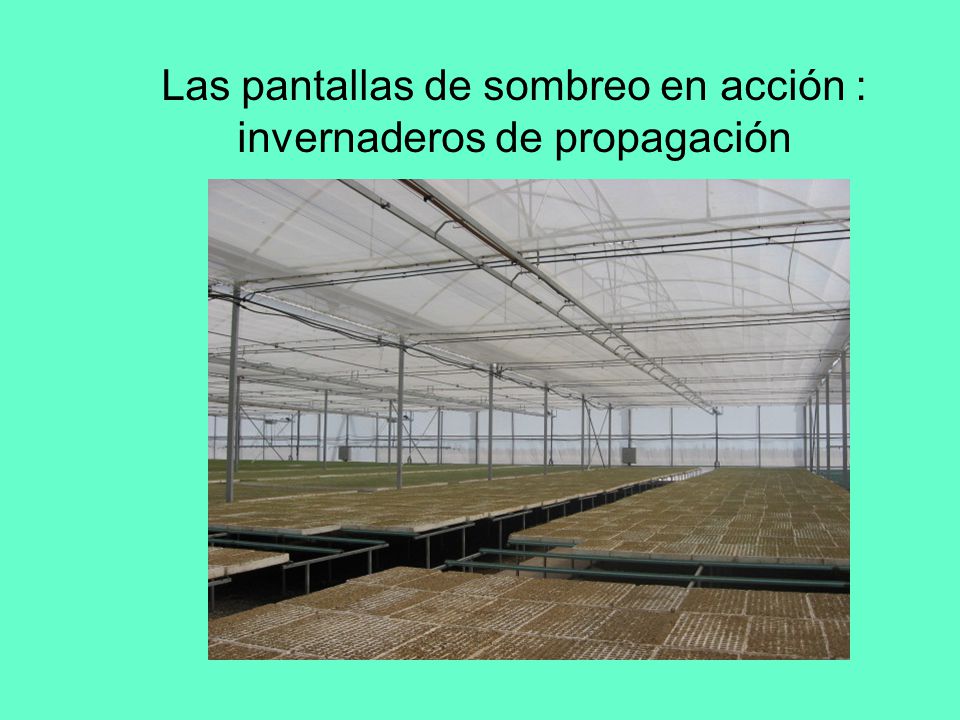

19 Las pantallas de sombreo en acción : invernaderos de propagación

20 Control con pantallas de uso externo
Esta pantalla es la situación “ideal” ya que no deja entrar el calor al invernadero Desafortunadamente requiere una estructura adicional al invernadero incrementando mucho los costos de inversión Estas pantallas están fabricadas con materiales resistentes a la lluvia y viento No tiene ayuda adicional al control de la humedad por condensación

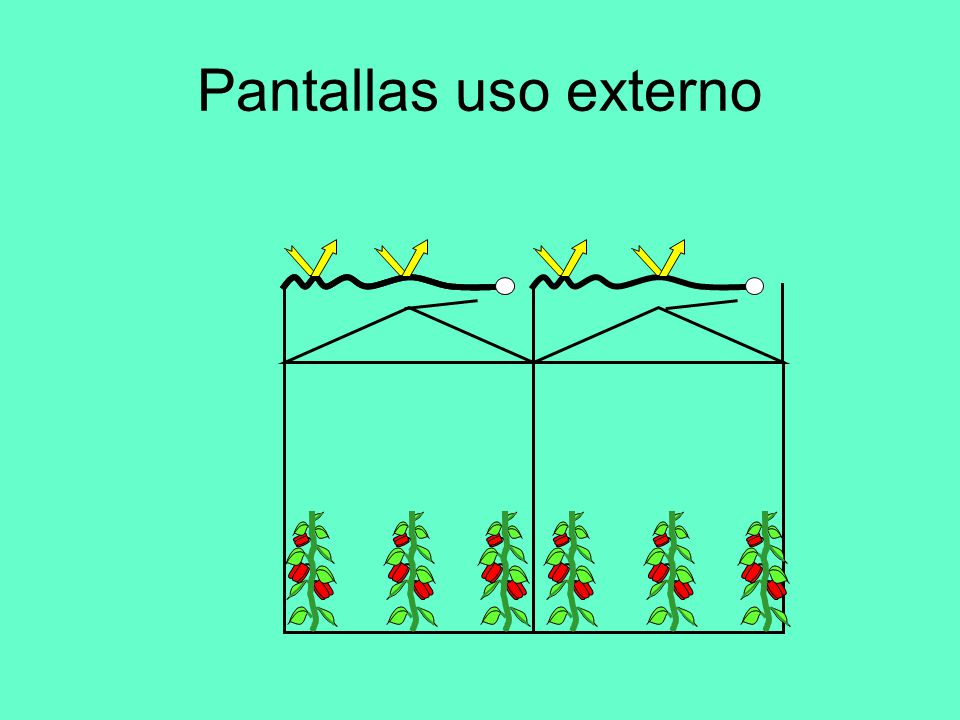

21 Pantallas uso externo

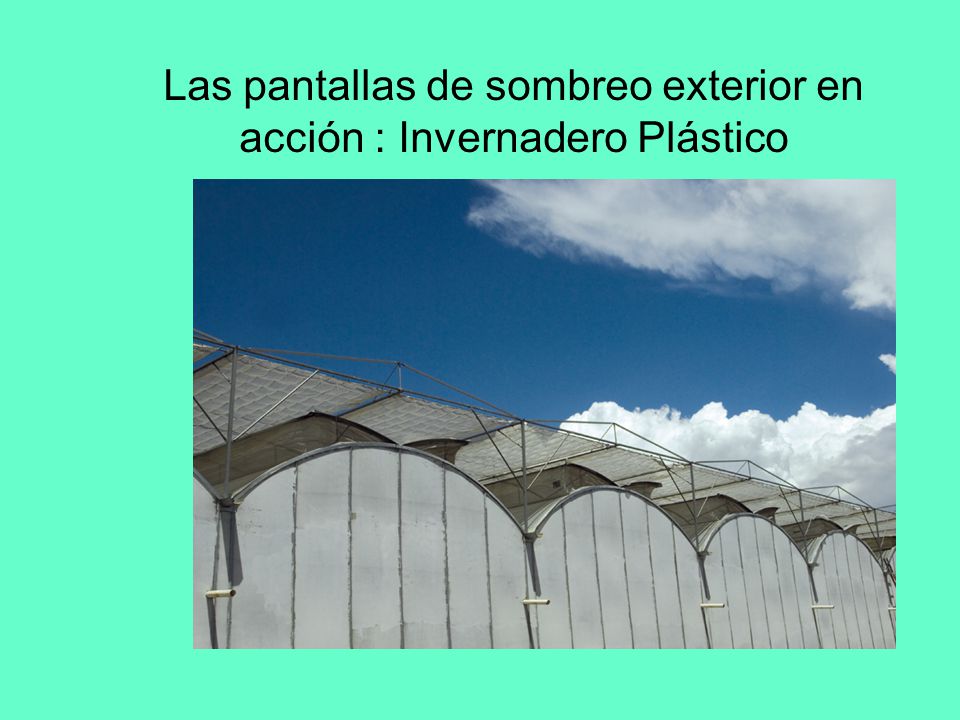

22 Las pantallas de sombreo exterior en acción : Invernadero Plástico

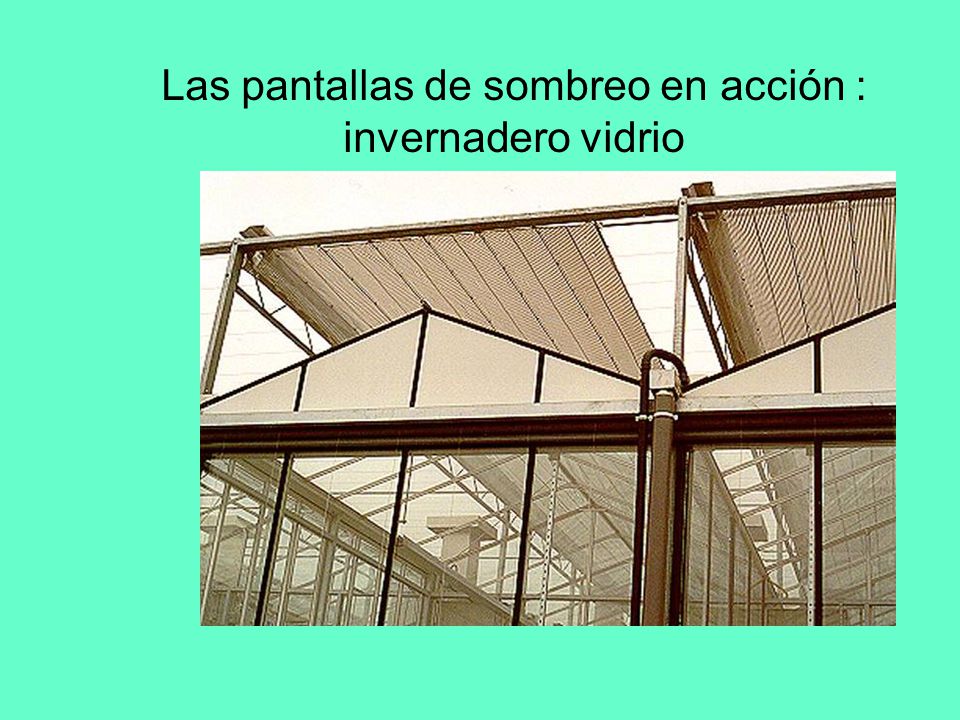

23 Las pantallas de sombreo en acción : invernadero vidrio

24 Las pantallas de sombreo en acción : como solo techos

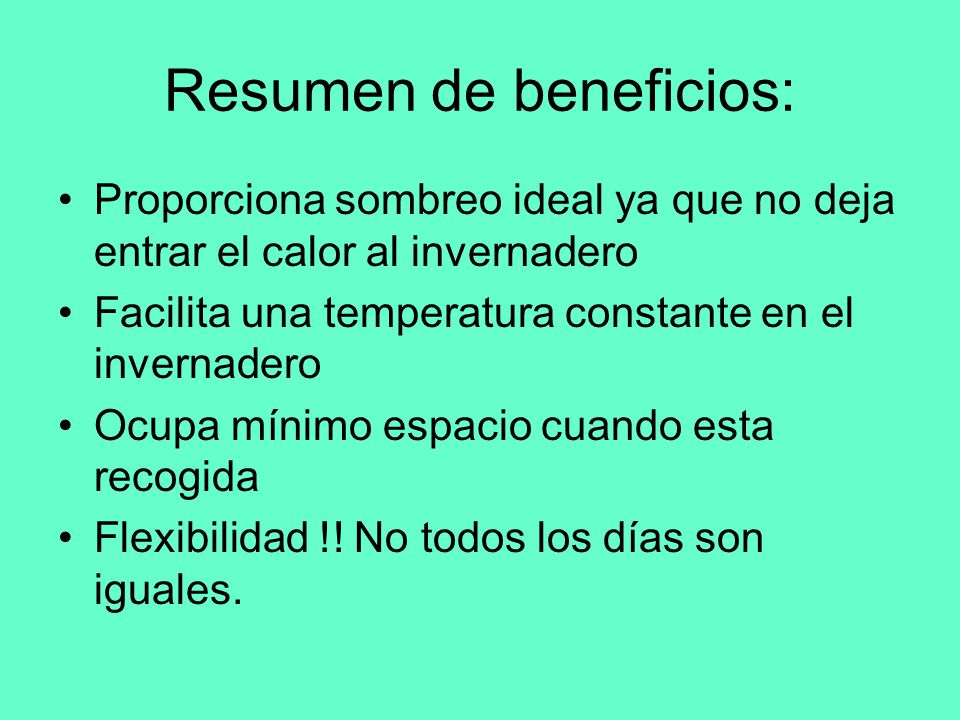

25 Resumen de beneficios:
Proporciona sombreo ideal ya que no deja entrar el calor al invernadero Facilita una temperatura constante en el invernadero Ocupa mínimo espacio cuando esta recogida Flexibilidad !! No todos los días son iguales.

26 Maximización del clima : Mallas contra insectos
Las mallas de insectos son un “mal necesario” Detienen un problema pero en ocasiones pueden ocasionar otro incluso peor Son barreras a la salida de aire caliente de un invernadero

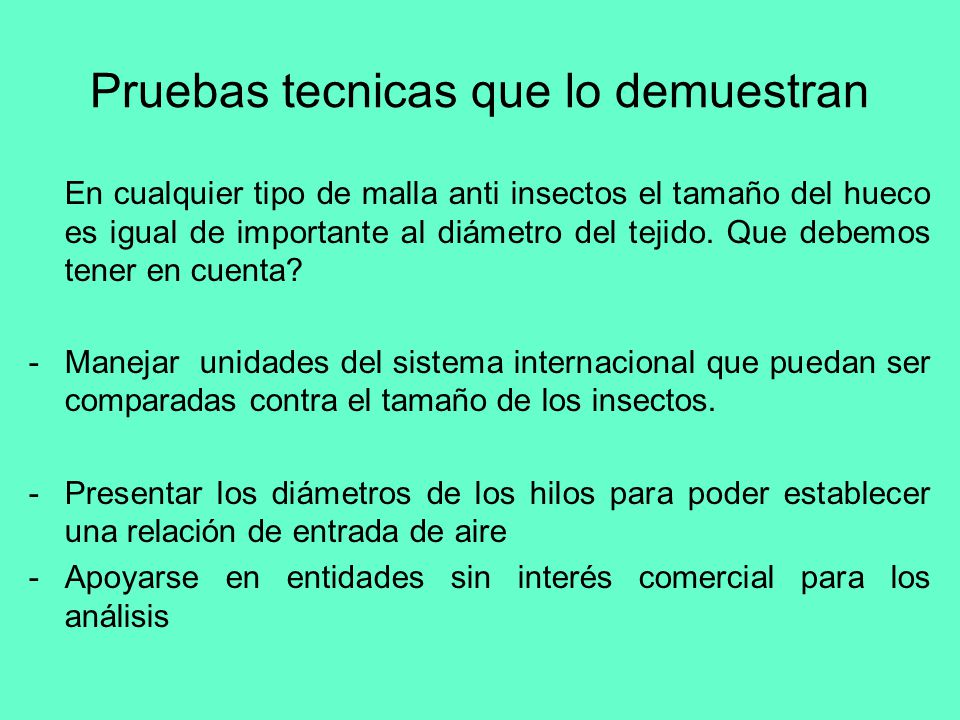

27 Pruebas tecnicas que lo demuestran
En cualquier tipo de malla anti insectos el tamaño del hueco es igual de importante al diámetro del tejido. Que debemos tener en cuenta? Manejar unidades del sistema internacional que puedan ser comparadas contra el tamaño de los insectos. Presentar los diámetros de los hilos para poder establecer una relación de entrada de aire Apoyarse en entidades sin interés comercial para los análisis

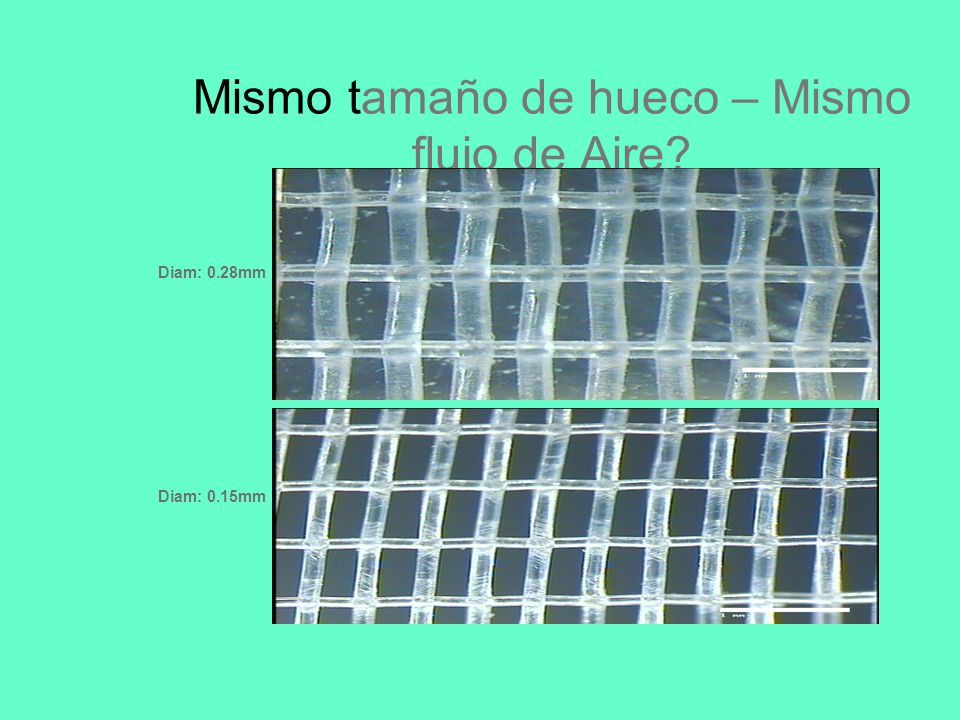

28 Mismo tamaño de hueco – Mismo flujo de Aire?
Diam: 0.28mm Diam: 0.15mm

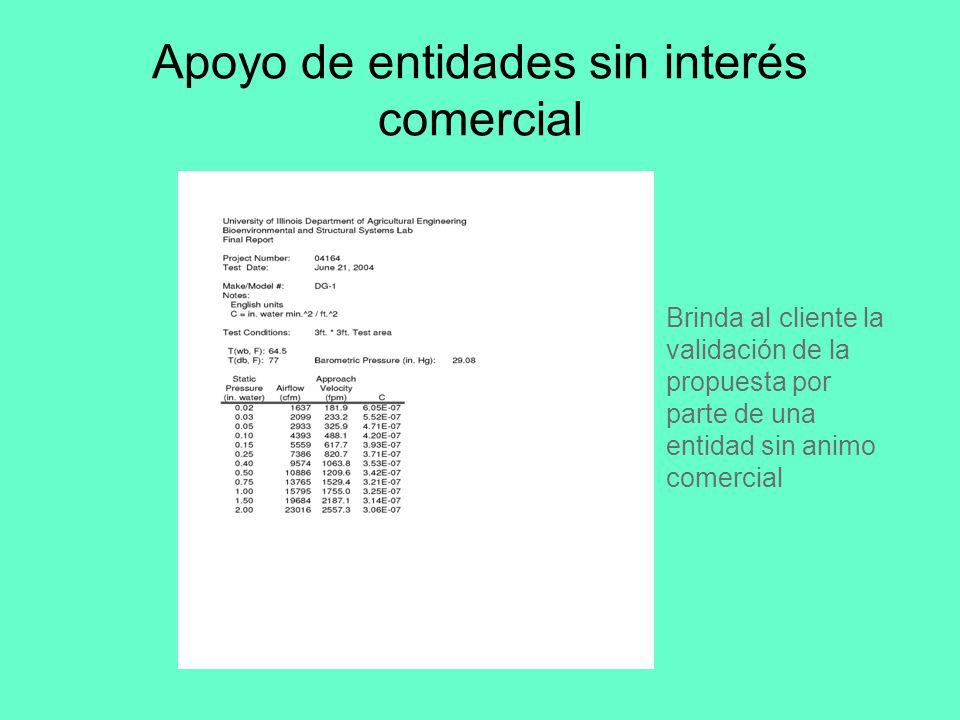

29 Apoyo de entidades sin interés comercial
Brinda al cliente la validación de la propuesta por parte de una entidad sin animo comercial

30 Apoyo de entidades sin interes comercial
Muestra de la vida real ofrecidas para la misma aplicación En la vida real este tipo de diferencias generan hasta 3C de diferencia Escalas iguales

31 Algunas recomendaciones practicas al comprar este tipo de productos
Tipo de tejido y material del mismo Entrelazado NO cruzado Usar poliester y nylon NO polietileno Menor tamaño en la pantalla cerrada

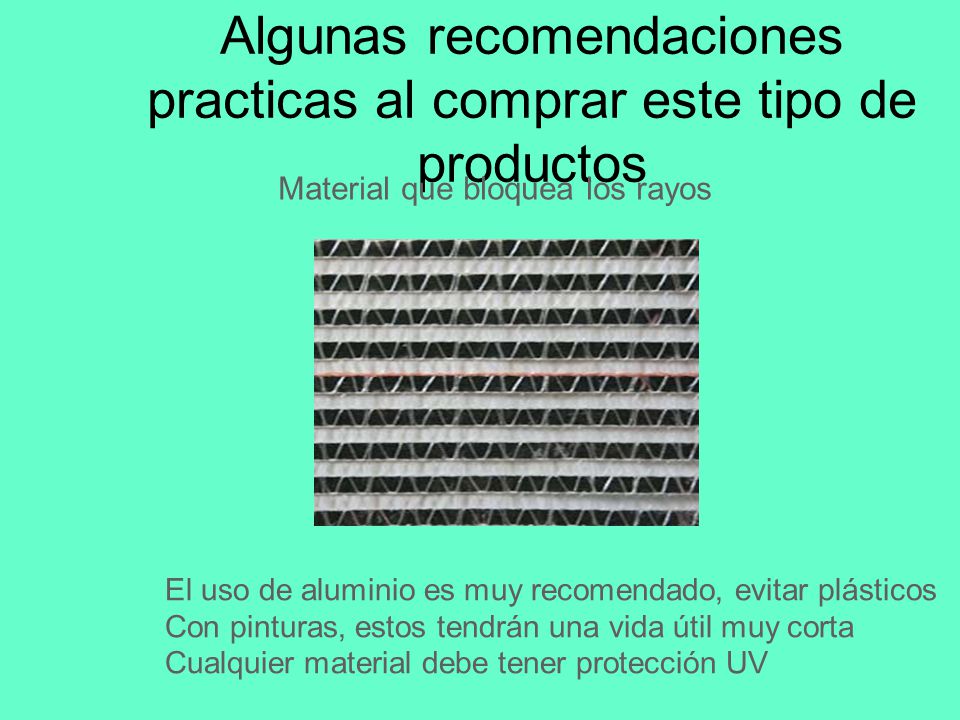

32 Algunas recomendaciones practicas al comprar este tipo de productos
Material que bloquea los rayos El uso de aluminio es muy recomendado, evitar plásticos Con pinturas, estos tendrán una vida útil muy corta Cualquier material debe tener protección UV

33 Algunas recomendaciones practicas al comprar este tipo de productos
La telas negras ABSORBEN la luz solar, no la reflejan El uso de aluminio o materiales tratados de color blanco es realmente eficiente en reflejar

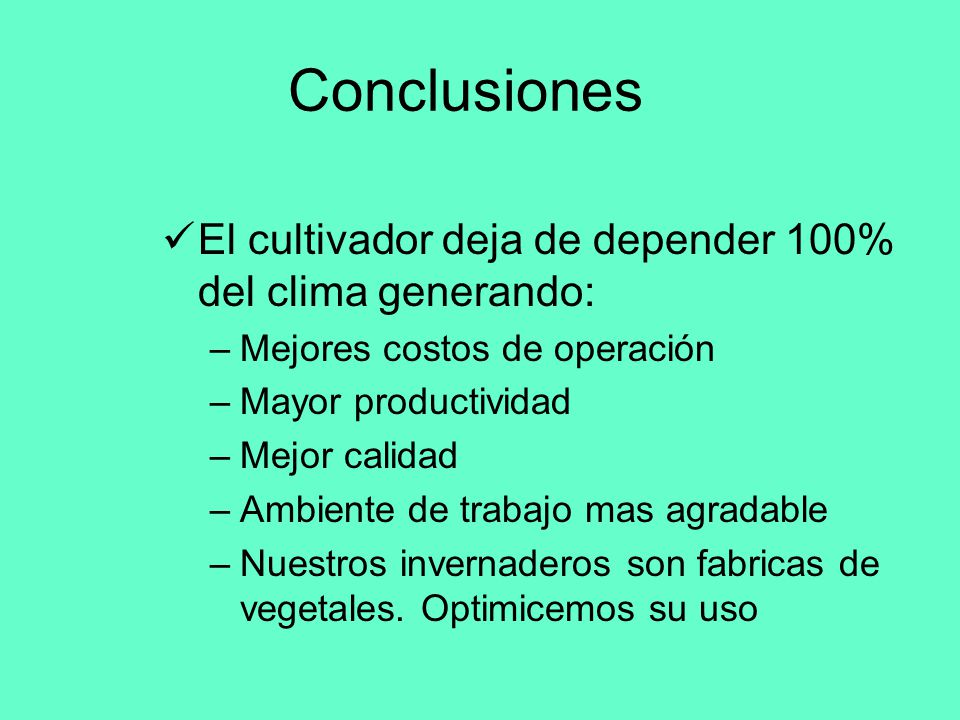

34 Conclusiones El cultivador deja de depender 100% del clima generando:
Mejores costos de operación Mayor productividad Mejor calidad Ambiente de trabajo mas agradable Nuestros invernaderos son fabricas de vegetales. Optimicemos su uso
