SATÉLITES INSTITUTO TECNOLÓGICO METROPOLITANO – ITM

Presentación del tema: "SATÉLITES INSTITUTO TECNOLÓGICO METROPOLITANO – ITM"— Transcripción de la presentación:

1 SATÉLITES INSTITUTO TECNOLÓGICO METROPOLITANO – ITM
ANTENAS Y RADIOPROPAGACIÓN 2014

2 BREVE HISTORIA Sputnik I 1957 Telemetría Telstar I 1962 (At&T)
Telstar II era transmisión de video T.A. Syncom III Transmisión de Juegos Olimpicos Tokio Early Bird I Primer satélite Intelsat Intelsat Comunicaciones satelitales a nivel mundial. Ubicados sobre los océanos Atlántico, Pacífico e Indico.

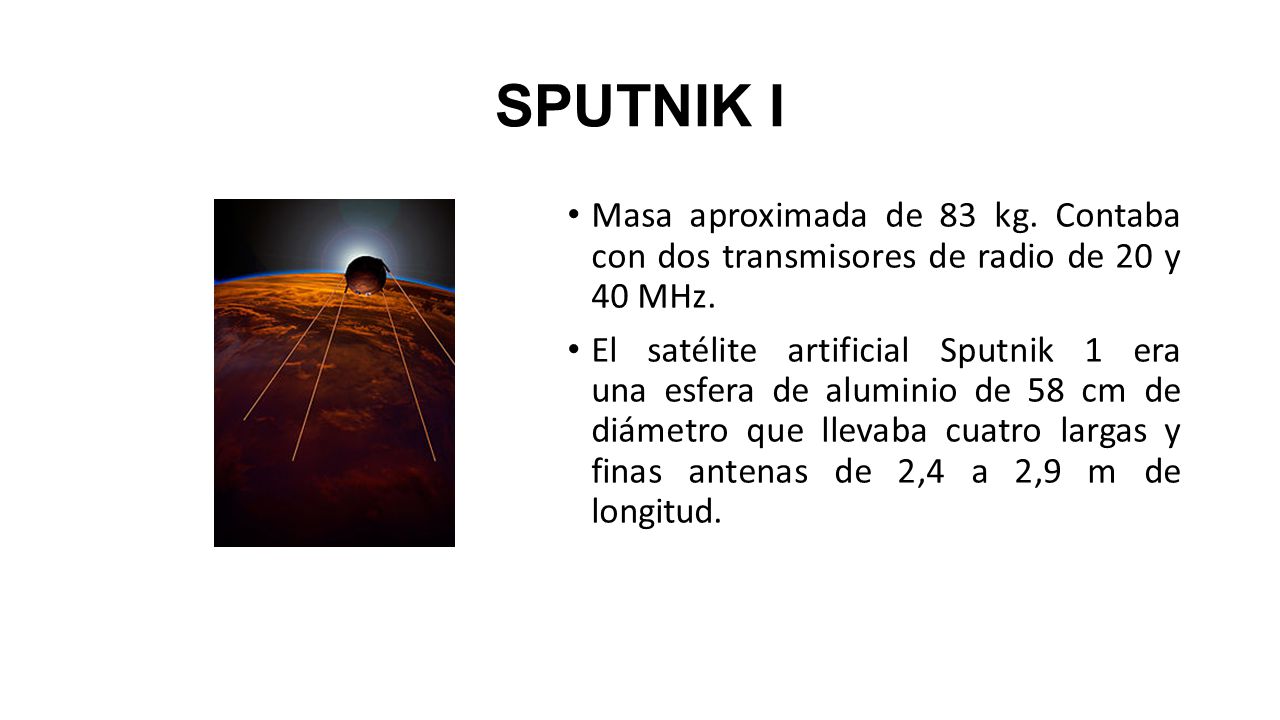

3 SPUTNIK I Masa aproximada de 83 kg. Contaba con dos transmisores de radio de 20 y 40 MHz. El satélite artificial Sputnik 1 era una esfera de aluminio de 58 cm de diámetro que llevaba cuatro largas y finas antenas de 2,4 a 2,9 m de longitud.

4 ORBITAS SATELITALES

5 LEO: Low-Earth Orbit Altura: entre 500 y 2000 km. Periodo: unos 100 minutos. Principales ventajas:  Los satélites están cerca de la Tierra, reduciendo los efectos de retraso de la señal.  La baja altura de la órbita permite una reducción considerable de la potencia necesaria en el satélite y en la Tierra.  Necesita una categoría de lanzadores más barata que en el caso de las órbitas geoestacionaria y HEO. Principales inconvenientes:  Son necesarios numerosos lanzamientos para proporcionar la cobertura requerida en términos de elevación y continuidad en la región de servicio.  La constelación de satélites puede necesitar un diseño orbital complejo (cada satélite tiene que estar en una fase conveniente) y un mantenimiento orbital sofisticado.  Puede ser difícil reducir el número de satélites para satisfacer servicios continuos (o casi - continuos) a escala regional.  La búsqueda del satélite puede ser necesaria para el terminal.

6 ICO: Intermediate Circular Orbit o MEO: Medium-Earth Orbit
A una distancia entre y km de la superficie de la Tierra, las características (ventajas e inconvenientes) de esas constelaciones de satélite se hallan entre aquellas de las órbitas geoestacionarias y aquellas de las órbitas LEO.

7 GEO: ORBITA GEOESTACIONARIA
Altura: km. Periodo: 23h, 56mn, 4.1seg. Ventajas: Sencillez de la configuración de satélite proporcionando una cobertura continua de más de 75° de latitud con sólo tres satélites. Aspectos de mantenimiento y de control muy conocidos. La búsqueda del satélite no es necesaria para el terminal. Numerosas oportunidades de lanzamiento. Inconvenientes: Retraso de la señal muy importante a causa de la distancia satélite -Tierra (cerca de 125 mseg para cada enlace). Categoría más cara de lanzadores para restringir el carburante necesario en las maniobras de posicionamiento del satélite. Pequeño ángulo de elevación sobre el horizonte para una latitud mayor que 50°, eso significa mayores pérdidas atmosféricas.

8 HEO: Orbita Excéntrica
 Es una órbita elíptica, muy excéntrica ( Km/1.000 Km ) e inclinada (alrededor de 63 º ) que no ha sido todavía utilizada por los occidentales. Es muy estimada por los rusos. El satélite sobrevuela muy rápidamente ( a cerca de Km /h )  una misma región extendida, durante alrededor de 8 h sobre 24 h,  sobre un ángulo próximo a la vertical. Favorece a los paises nórdicos.  Aplicación : Las telecomunicaciones.   Con una red de tres satélites simétricamente repartidos, para volver a pasar sobre la misma marca terrestre, se asegura la cobertura de 2 continentes del pleneta. La duración de vida sobre esta órbita varía entre 5 y 10 años.

9 VISTA SUPERIOR DE LAS ORBITAS SATELITALES
