Curso de Instalación de TV Vía Satélite

Presentación del tema: "Curso de Instalación de TV Vía Satélite"— Transcripción de la presentación:

1 Curso de Instalación de TV Vía Satélite
Lic. Dane Cachi Eugenio

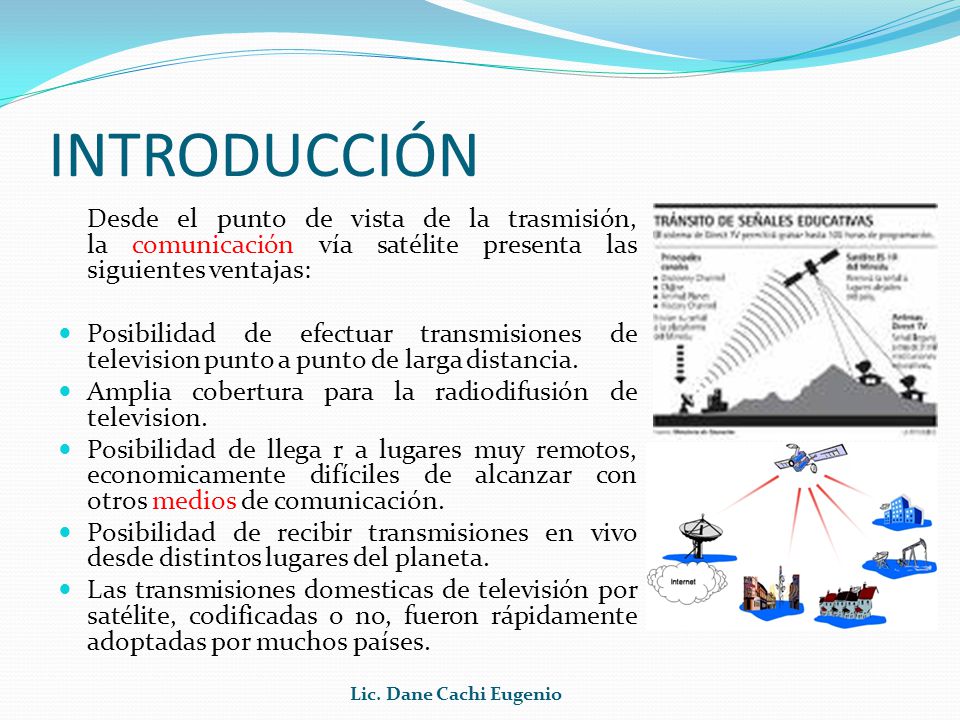

2 INTRODUCCIÓN Desde el punto de vista de la trasmisión, la comunicación vía satélite presenta las siguientes ventajas: Posibilidad de efectuar transmisiones de television punto a punto de larga distancia. Amplia cobertura para la radiodifusión de television. Posibilidad de llega r a lugares muy remotos, economicamente difíciles de alcanzar con otros medios de comunicación. Posibilidad de recibir transmisiones en vivo desde distintos lugares del planeta. Las transmisiones domesticas de televisión por satélite, codificadas o no, fueron rápidamente adoptadas por muchos países. Lic. Dane Cachi Eugenio

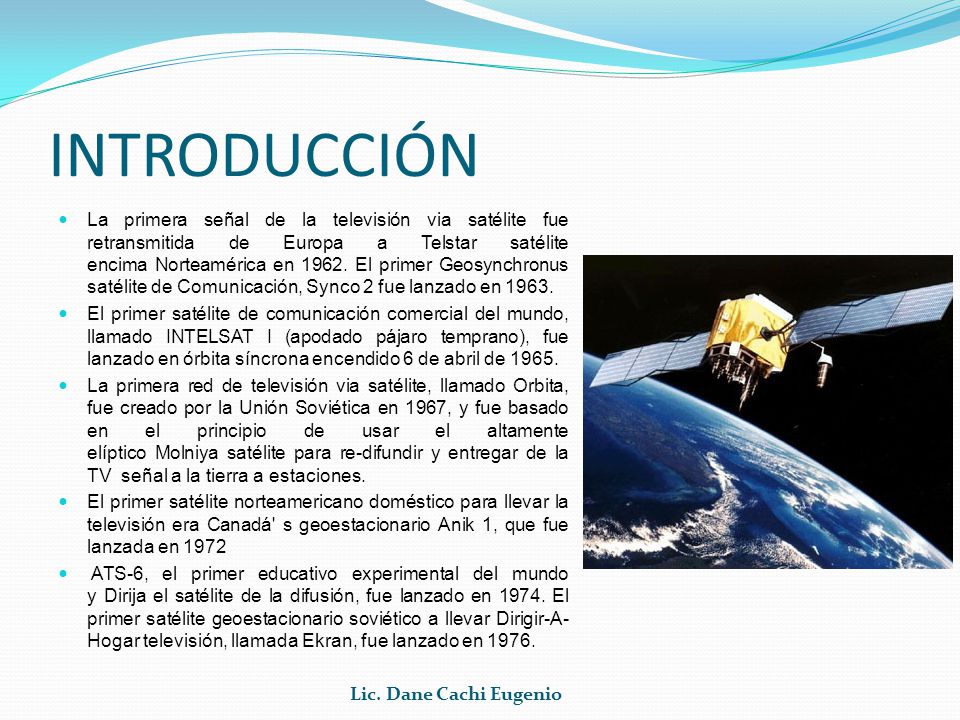

3 INTRODUCCIÓN La primera señal de la televisión via satélite fue retransmitida de Europa a Telstar satélite encima Norteamérica en El primer Geosynchronus satélite de Comunicación, Synco 2 fue lanzado en 1963. El primer satélite de comunicación comercial del mundo, llamado INTELSAT I (apodado pájaro temprano), fue lanzado en órbita síncrona encendido 6 de abril de 1965. La primera red de televisión via satélite, llamado Orbita, fue creado por la Unión Soviética en 1967, y fue basado en el principio de usar el altamente elíptico Molniya satélite para re-difundir y entregar de la TV  señal a la tierra a estaciones. El primer satélite norteamericano doméstico para llevar la televisión era Canadá' s geoestacionario Anik 1, que fue lanzada en 1972  ATS-6, el primer educativo experimental del mundo y Dirija el satélite de la difusión, fue lanzado en El primer satélite geoestacionario soviético a llevar Dirigir-A-Hogar televisión, llamada Ekran, fue lanzado en 1976. Lic. Dane Cachi Eugenio

4 ¿Qué es un Satélite de comunicaciones?

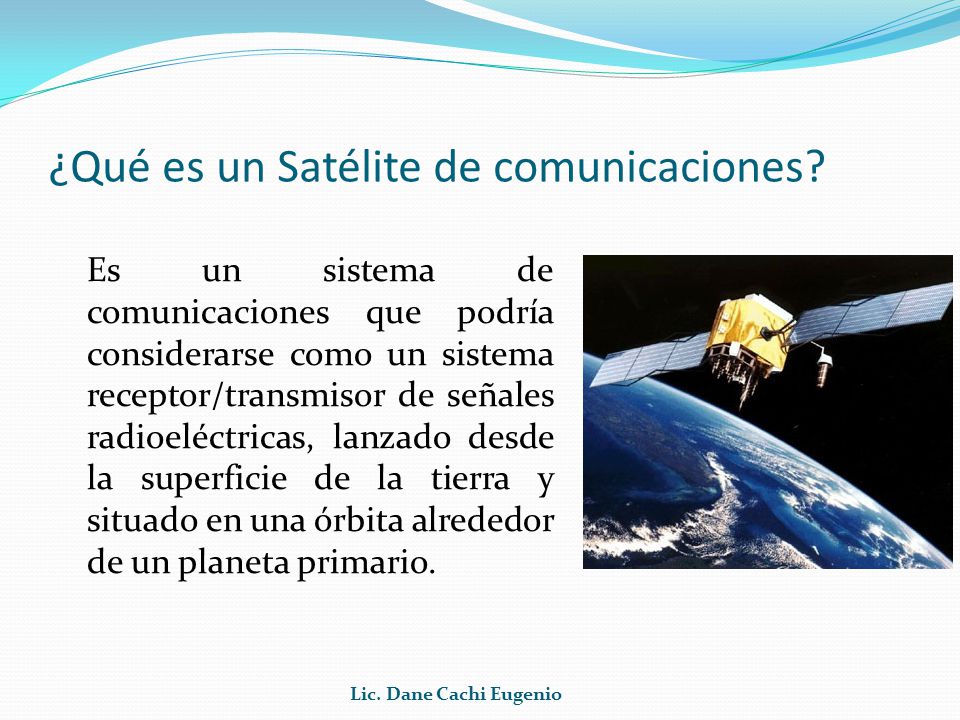

Es un sistema de comunicaciones que podría considerarse como un sistema receptor/transmisor de señales radioeléctricas, lanzado desde la superficie de la tierra y situado en una órbita alrededor de un planeta primario. Lic. Dane Cachi Eugenio

5 ¿Quién inició la era de los satélites Geoestacionarios?

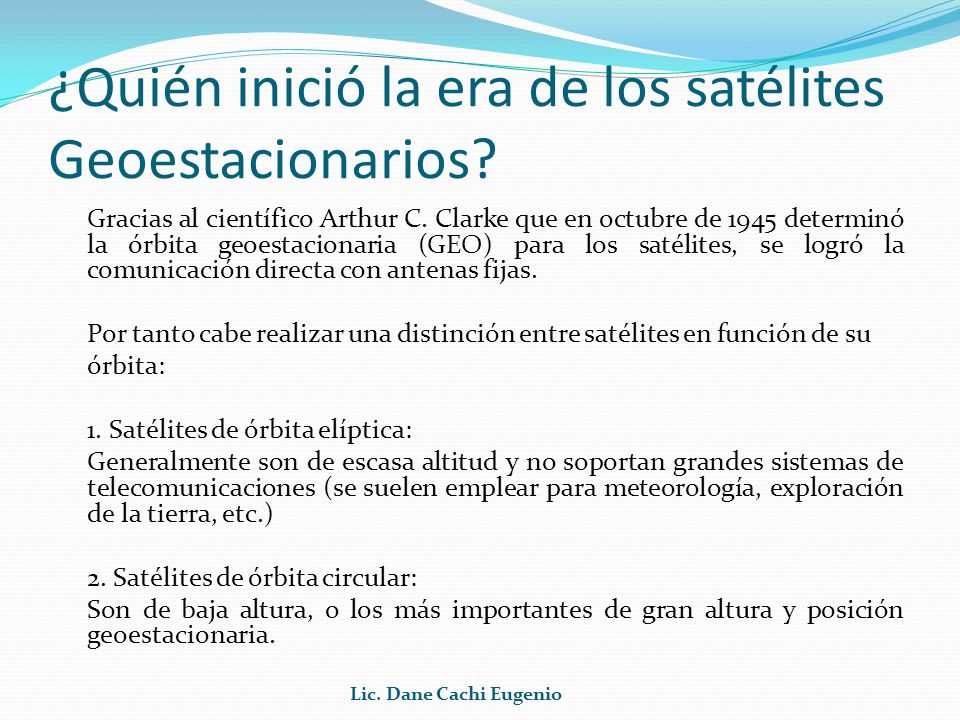

Gracias al científico Arthur C. Clarke que en octubre de 1945 determinó la órbita geoestacionaria (GEO) para los satélites, se logró la comunicación directa con antenas fijas. Por tanto cabe realizar una distinción entre satélites en función de su órbita: 1. Satélites de órbita elíptica: Generalmente son de escasa altitud y no soportan grandes sistemas de telecomunicaciones (se suelen emplear para meteorología, exploración de la tierra, etc.) 2. Satélites de órbita circular: Son de baja altura, o los más importantes de gran altura y posición geoestacionaria. Lic. Dane Cachi Eugenio

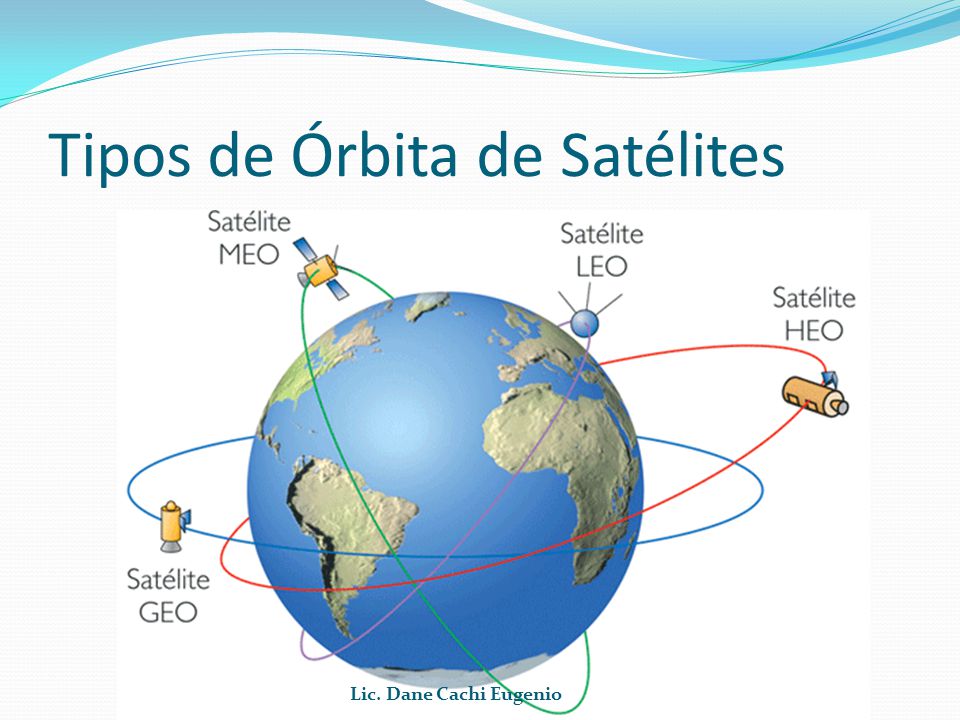

6 Tipos de Órbita de Satélites
Lic. Dane Cachi Eugenio

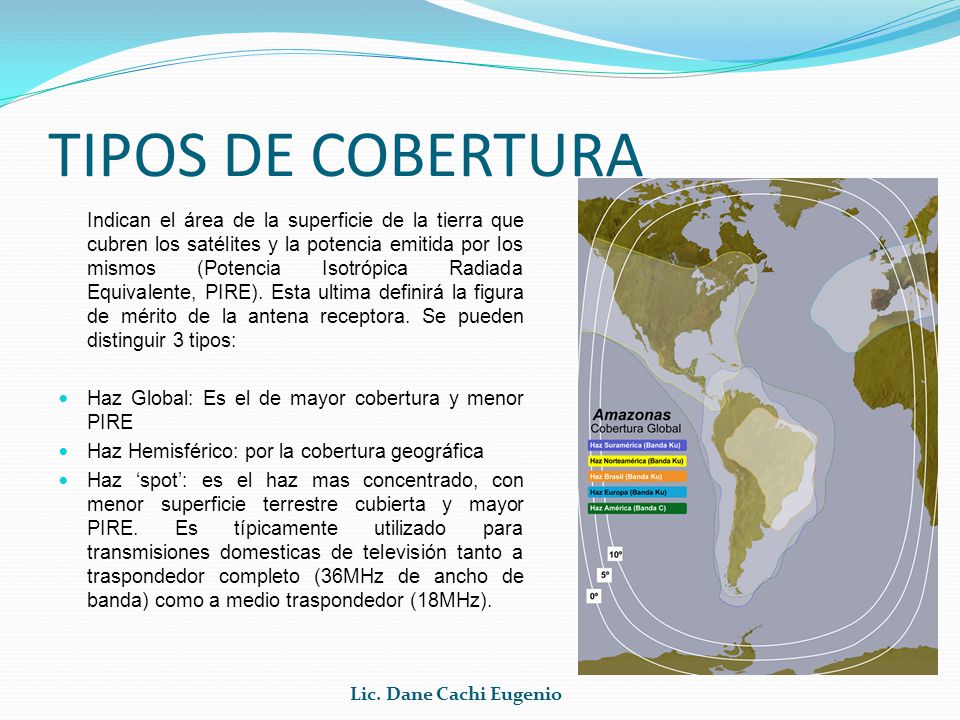

7 TIPOS DE COBERTURA Indican el área de la superficie de la tierra que cubren los satélites y la potencia emitida por los mismos (Potencia Isotrópica Radiada Equivalente, PIRE). Esta ultima definirá la figura de mérito de la antena receptora. Se pueden distinguir 3 tipos: Haz Global: Es el de mayor cobertura y menor PIRE Haz Hemisférico: por la cobertura geográfica Haz ‘spot’: es el haz mas concentrado, con menor superficie terrestre cubierta y mayor PIRE. Es típicamente utilizado para transmisiones domesticas de televisión tanto a traspondedor completo (36MHz de ancho de banda) como a medio traspondedor (18MHz). Lic. Dane Cachi Eugenio

8 Tipos de Reflectores (Antenas)

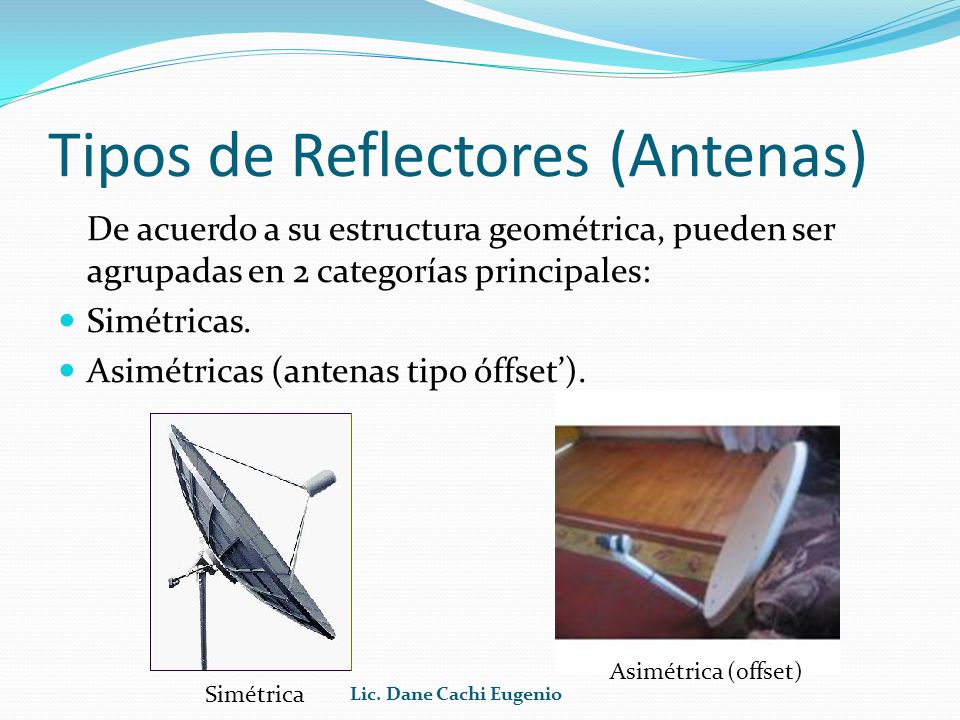

De acuerdo a su estructura geométrica, pueden ser agrupadas en 2 categorías principales: Simétricas. Asimétricas (antenas tipo óffset’). Asimétrica (offset) Lic. Dane Cachi Eugenio Simétrica

9 Tipos de Reflectores (Antenas)
También, de acuerdo al numero de reflectores se puede hablar de: Reflector Simple Reflector dual (tipo Cassegrain). Lic. Dane Cachi Eugenio

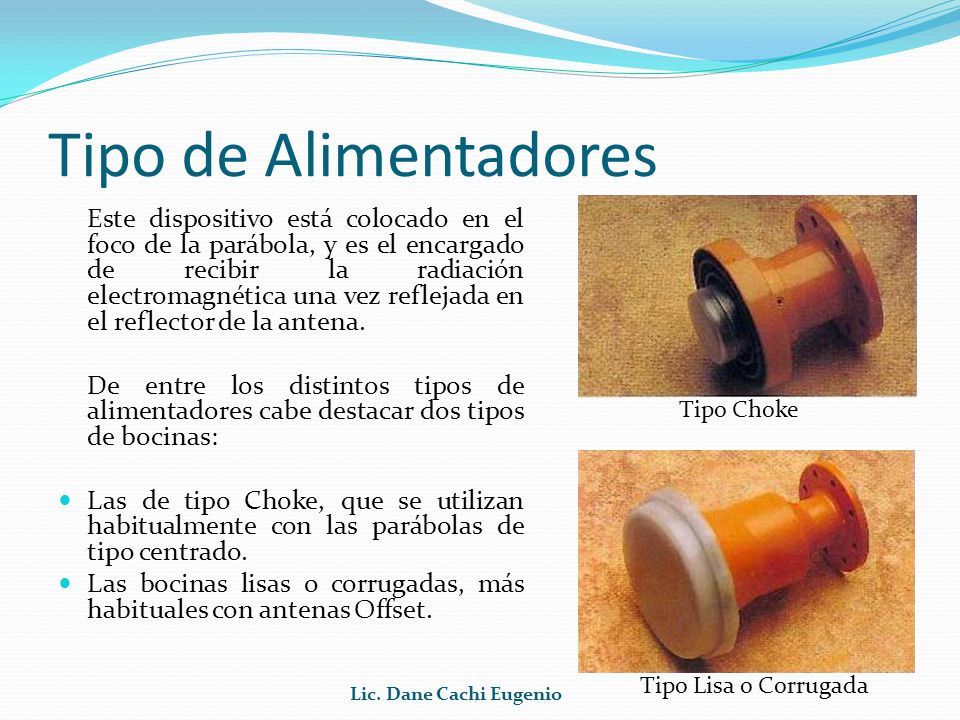

10 Tipo de Alimentadores Este dispositivo está colocado en el foco de la parábola, y es el encargado de recibir la radiación electromagnética una vez reflejada en el reflector de la antena. De entre los distintos tipos de alimentadores cabe destacar dos tipos de bocinas: Las de tipo Choke, que se utilizan habitualmente con las parábolas de tipo centrado. Las bocinas lisas o corrugadas, más habituales con antenas Offset. Tipo Choke Lic. Dane Cachi Eugenio Tipo Lisa o Corrugada

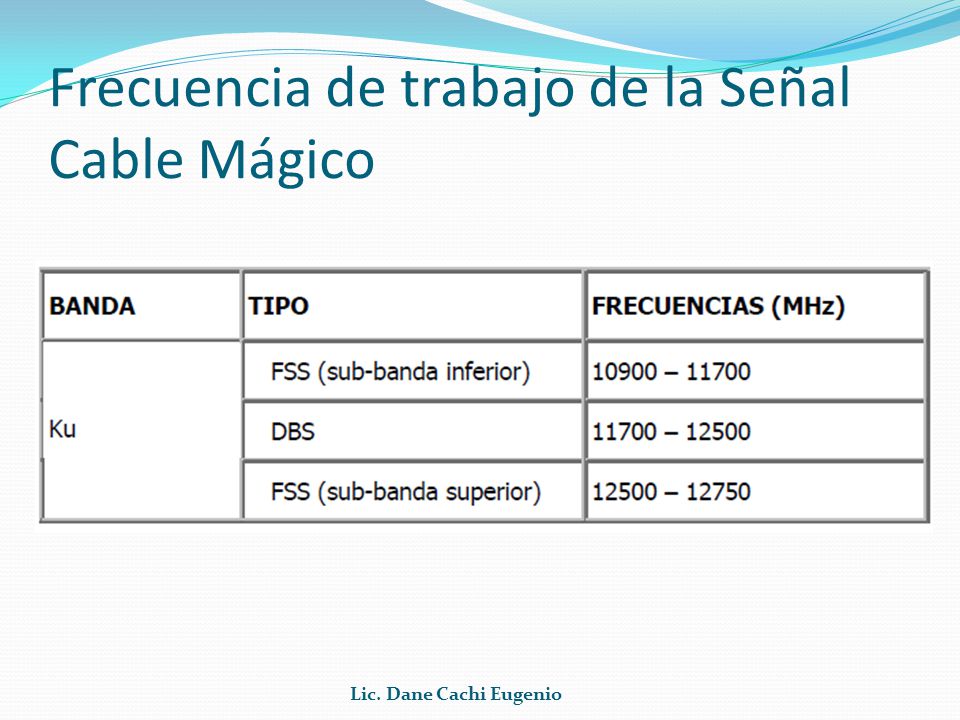

11 Frecuencia de trabajo de la Señal Cable Mágico
Lic. Dane Cachi Eugenio

12 Tipos de Polarizaciones

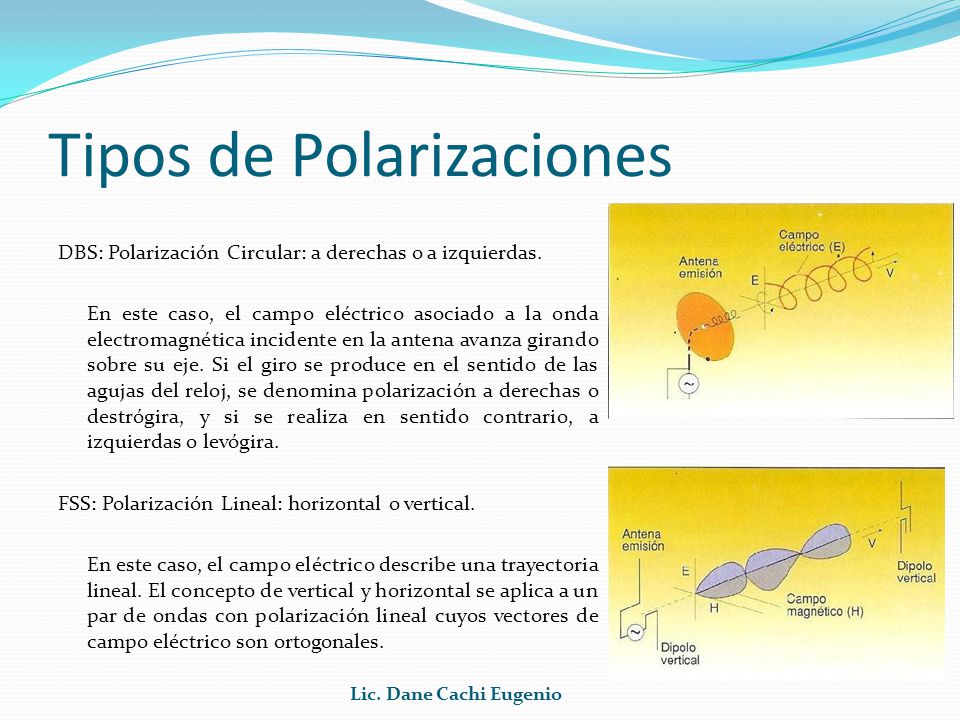

DBS: Polarización Circular: a derechas o a izquierdas. En este caso, el campo eléctrico asociado a la onda electromagnética incidente en la antena avanza girando sobre su eje. Si el giro se produce en el sentido de las agujas del reloj, se denomina polarización a derechas o destrógira, y si se realiza en sentido contrario, a izquierdas o levógira. FSS: Polarización Lineal: horizontal o vertical. En este caso, el campo eléctrico describe una trayectoria lineal. El concepto de vertical y horizontal se aplica a un par de ondas con polarización lineal cuyos vectores de campo eléctrico son ortogonales. Lic. Dane Cachi Eugenio

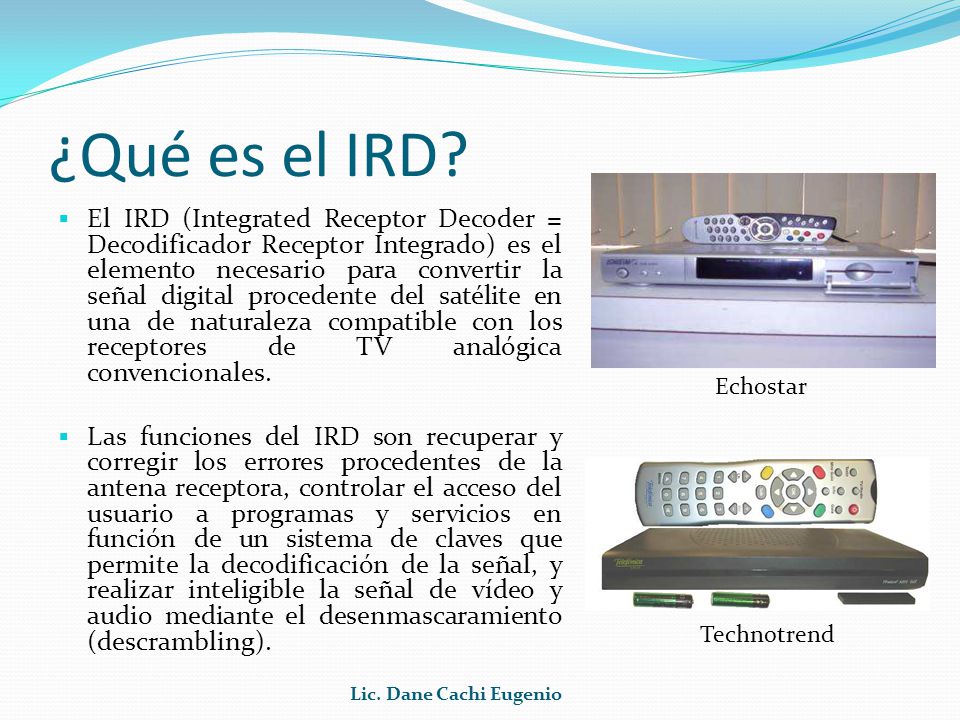

13 ¿Qué es el IRD? El IRD (Integrated Receptor Decoder = Decodificador Receptor Integrado) es el elemento necesario para convertir la señal digital procedente del satélite en una de naturaleza compatible con los receptores de TV analógica convencionales. Las funciones del IRD son recuperar y corregir los errores procedentes de la antena receptora, controlar el acceso del usuario a programas y servicios en función de un sistema de claves que permite la decodificación de la señal, y realizar inteligible la señal de vídeo y audio mediante el desenmascaramiento (descrambling). Echostar Technotrend Lic. Dane Cachi Eugenio

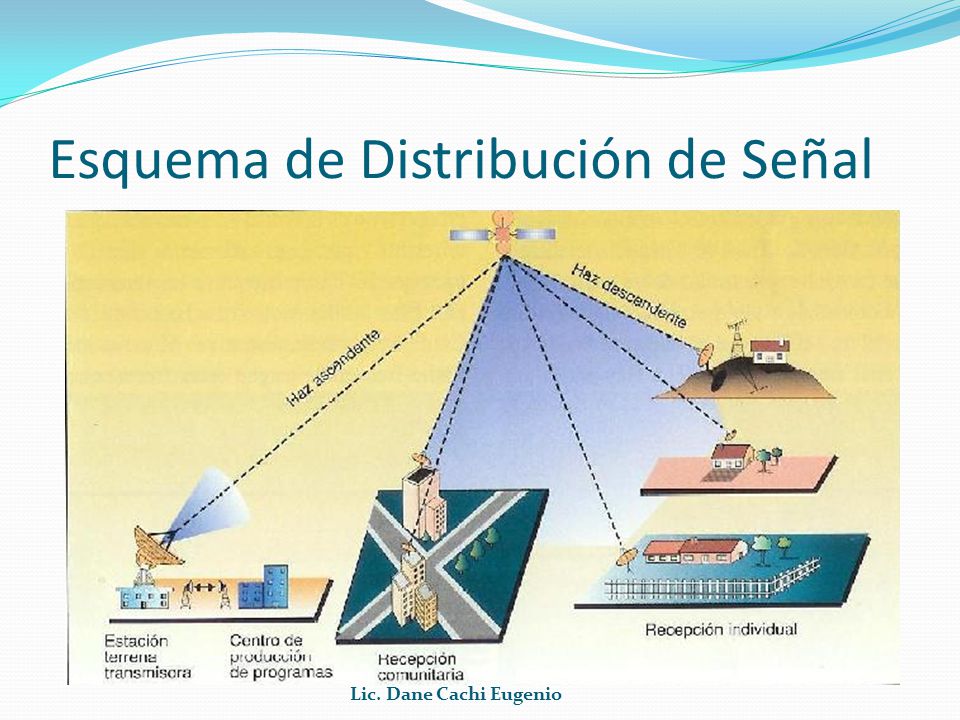

14 Esquema de Distribución de Señal
Lic. Dane Cachi Eugenio

15 Sistemas de Satélites en el Mundo
Existen distintos consorcios internacionales que explotan comercialmente las comunicaciones vía satélite. Se puede efectuar una división en función de su área de influencia, o más bien, en función del usuario o usuarios, principales del satélite: Sistemas Globales. Sistemas Regionales (para un conjunto de países). Sistemas Domésticos (para un solo país y su área de influencia directa). Lic. Dane Cachi Eugenio
