1 COMUNICACIÒN POR SATÈLITES

2 COMUNICACIÒN POR SATÈLITES UNIDAD I: COMUNICACIONES POR SATELITES INSTITUTO UNIVERSITARIO DE TECNOLOGÌA JOSE ANTONIO ANZOÁTEGUI EXTENSIÓN - PUERTO LA CRUZ BARCELONA, NOVIEMBRE 2011

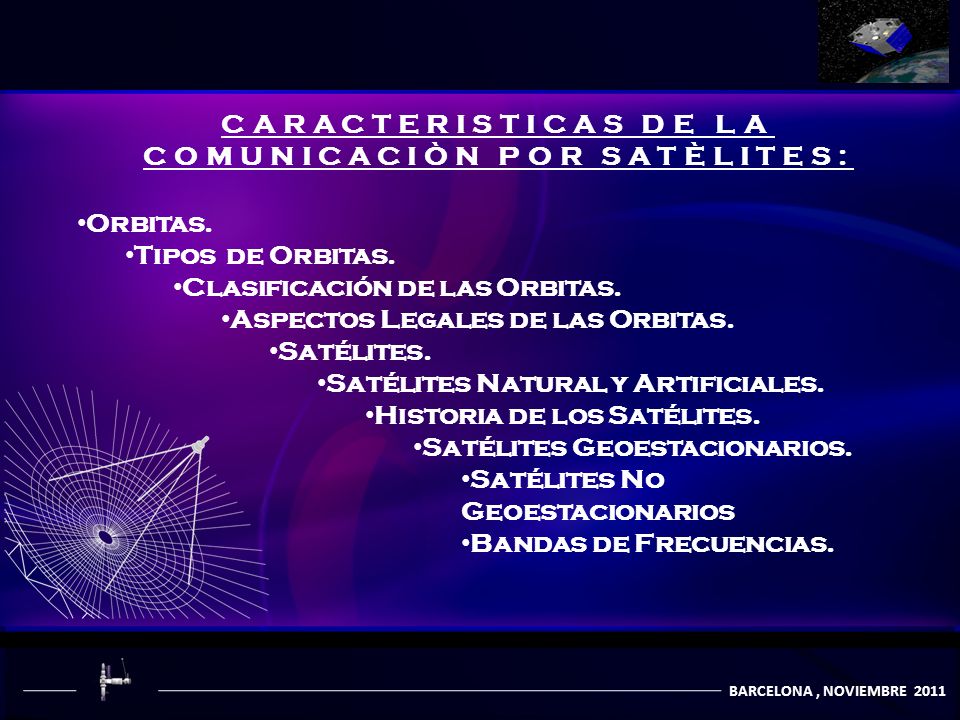

3 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 CARACTERISTICAS DE LA COMUNICACIÒN POR SATÈLITES: Orbitas. Tipos de Orbitas. Clasificación de las Orbitas. Aspectos Legales de las Orbitas. Satélites. Satélites Natural y Artificiales. Historia de los Satélites. Satélites Geoestacionarios. Satélites No Geoestacionarios Bandas de Frecuencias.

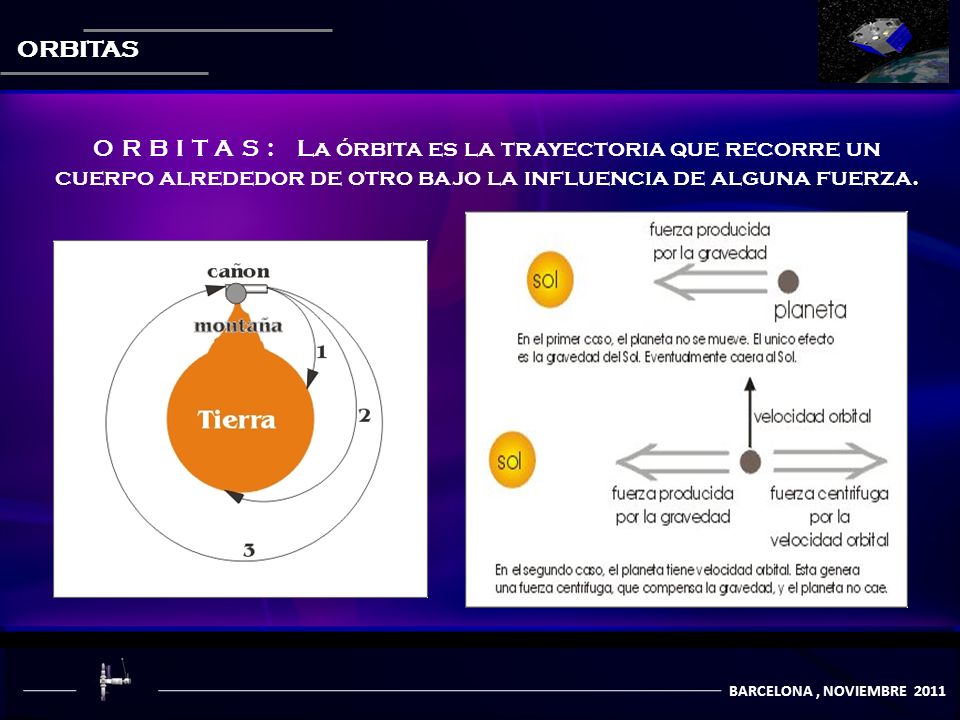

4 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 ORBITAS: La órbita es la trayectoria que recorre un cuerpo alrededor de otro bajo la influencia de alguna fuerza. ORBITAS

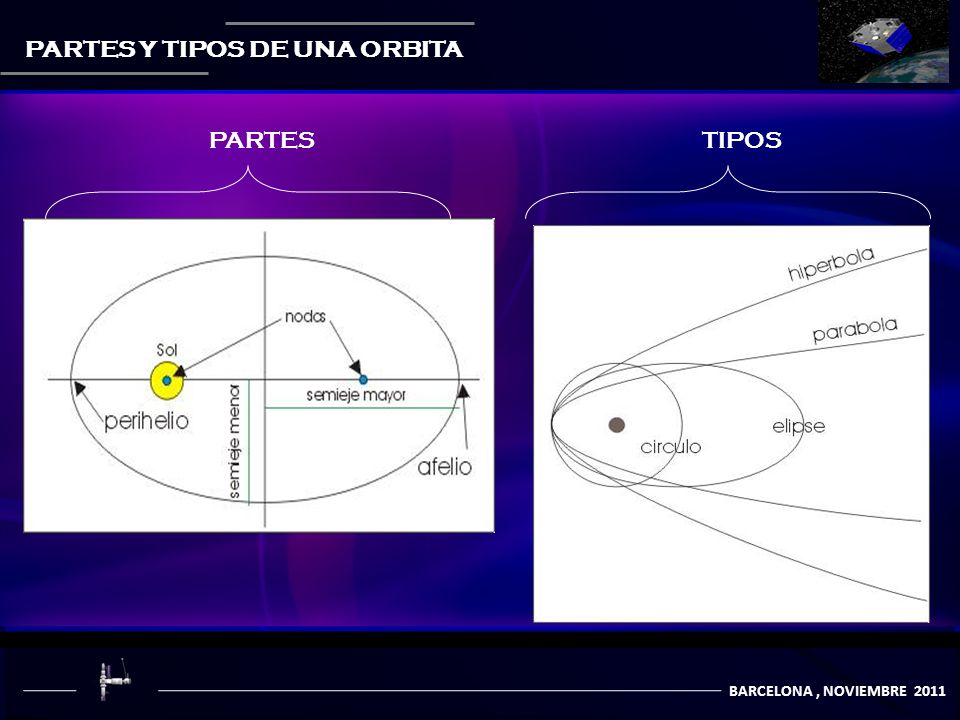

5 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 PARTES Y TIPOS DE UNA ORBITA PARTESTIPOS

6 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 Orbita de la tierra: la tierra está en una órbita elíptica alrededor de nuestro sol. en el caso de la tierra, su órbita es casi circular. ORBITAS

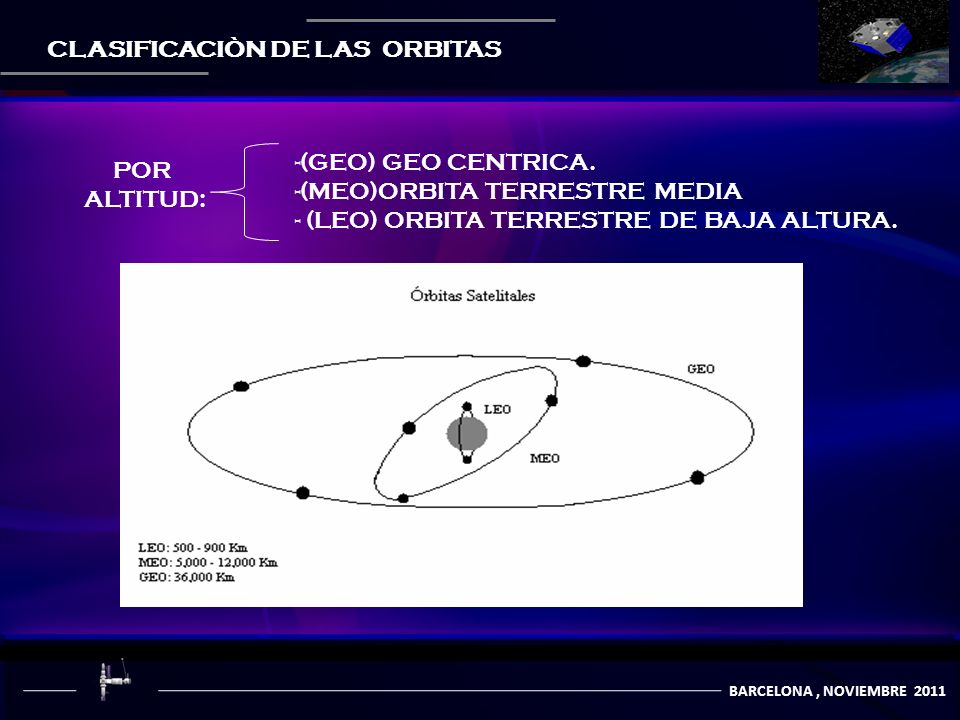

7 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 CLASIFICACIÒN DE LAS ORBITAS POR ALTITUD: -(GEO) GEO CENTRICA. -(MEO)ORBITA TERRESTRE MEDIA - (LEO) ORBITA TERRESTRE DE BAJA ALTURA.

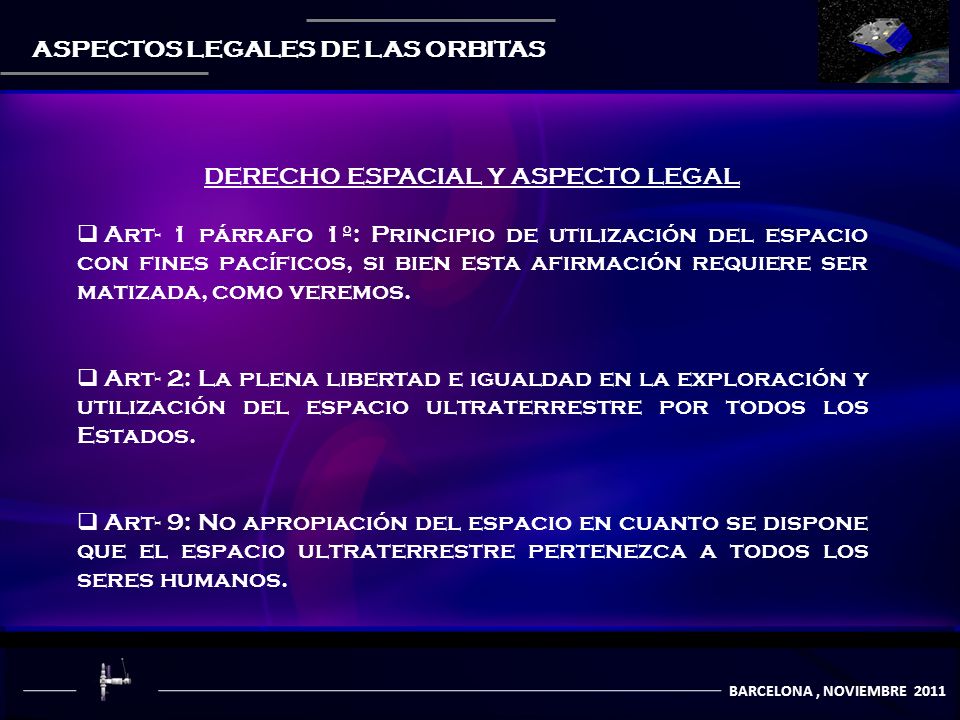

8 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 ASPECTOS LEGALES DE LAS ORBITAS DERECHO ESPACIAL Y ASPECTO LEGAL Art- 1 párrafo 1º: Principio de utilización del espacio con fines pacíficos, si bien esta afirmación requiere ser matizada, como veremos. Art- 2: La plena libertad e igualdad en la exploración y utilización del espacio ultraterrestre por todos los Estados. Art- 9: No apropiación del espacio en cuanto se dispone que el espacio ultraterrestre pertenezca a todos los seres humanos.

9 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 SATÈLITES Satélite Natural Satélites Artificiales ES IMPORTANTE TENER EN CUENTA QUE, A NIVEL ASTRONÓMICO, EXISTEN DOS TIPOS DE SATÉLITES LOS CUALES SE PUEDEN DEFINIR DE DOS FORMAS:

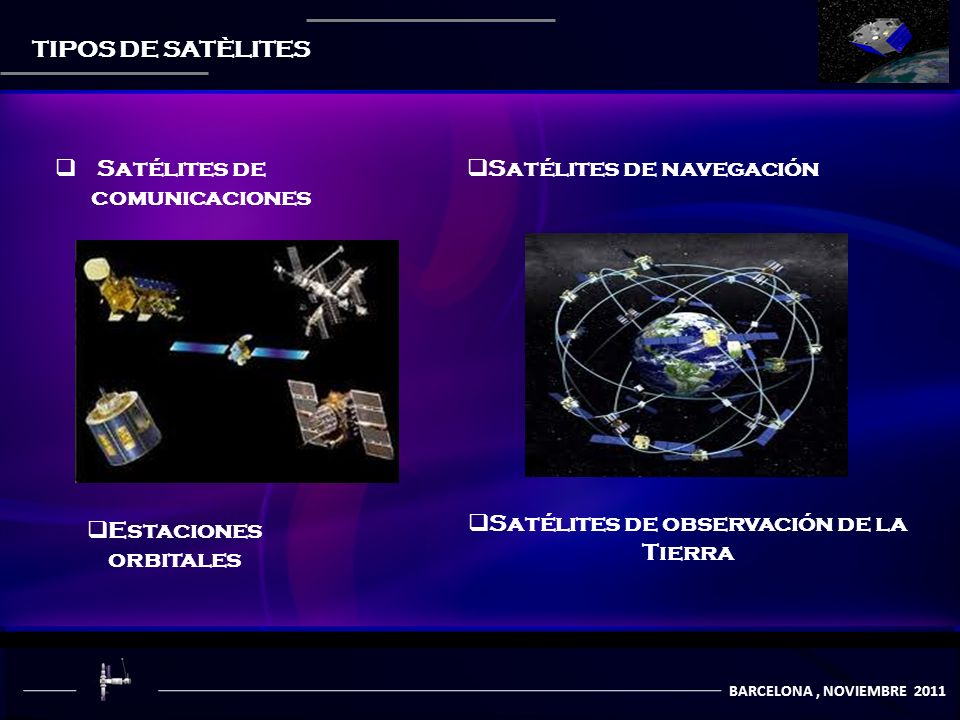

10 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 TIPOS DE SATÈLITES Satélites de comunicaciones Estaciones orbitales Satélites de navegación Satélites de observación de la Tierra

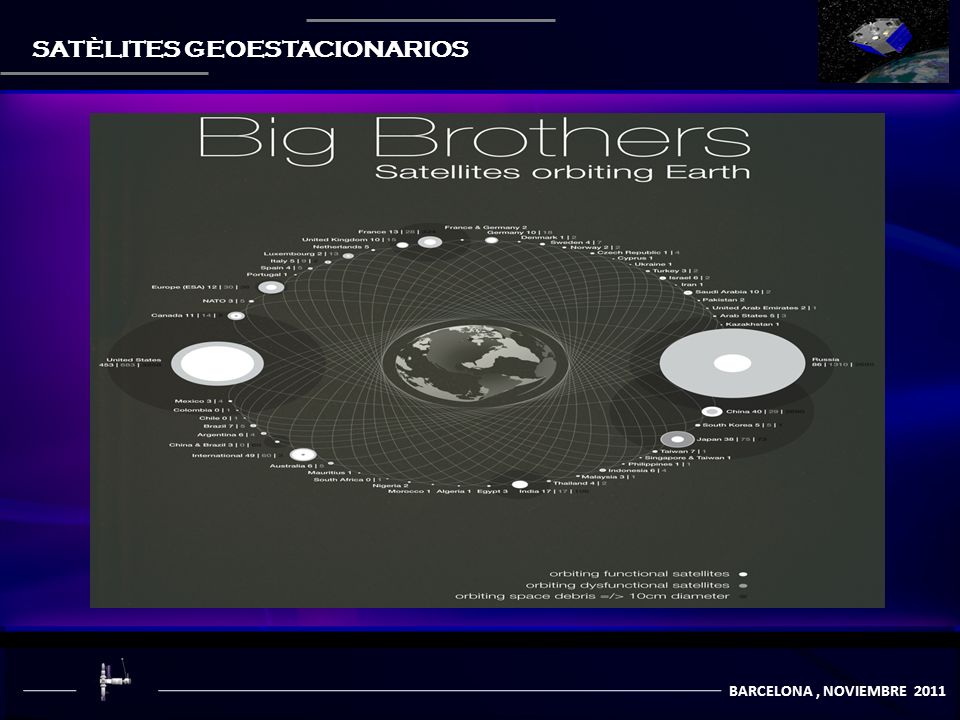

11 BARCELONA, NOVIEMBRE 2011 SATÈLITES GEOESTACIONARIOS

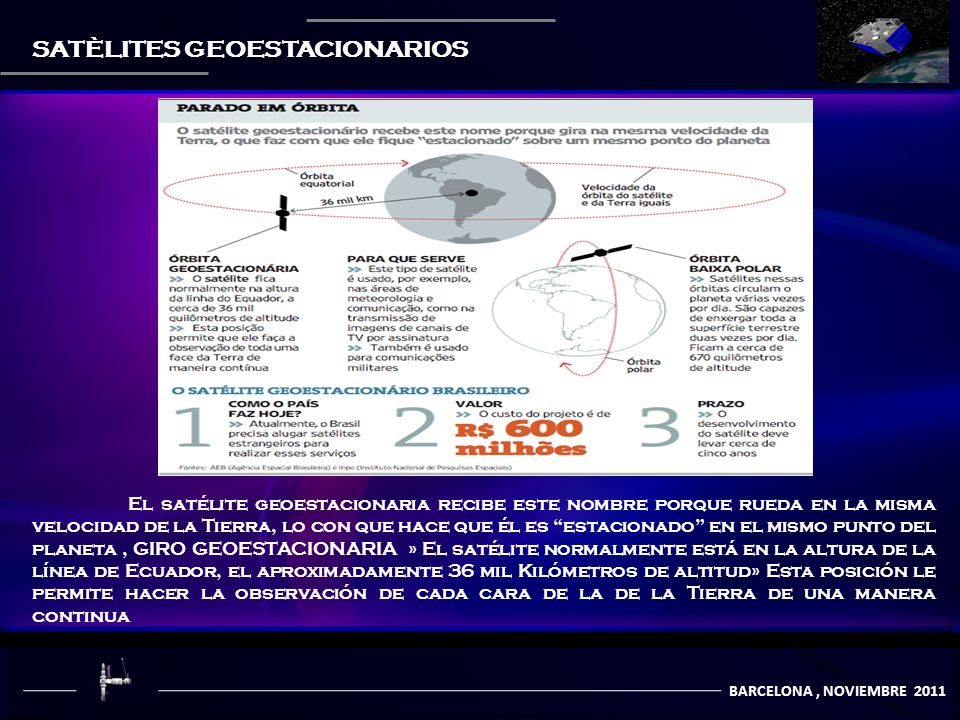

12 BARCELONA, NOVIEMBRE 2011 SATÈLITES GEOESTACIONARIOS El satélite geoestacionaria recibe este nombre porque rueda en la misma velocidad de la Tierra, lo con que hace que él es estacionado en el mismo punto del planeta, GIRO GEOESTACIONARIA » El satélite normalmente está en la altura de la línea de Ecuador, el aproximadamente 36 mil Kilómetros de altitud» Esta posición le permite hacer la observación de cada cara de la de la Tierra de una manera continua

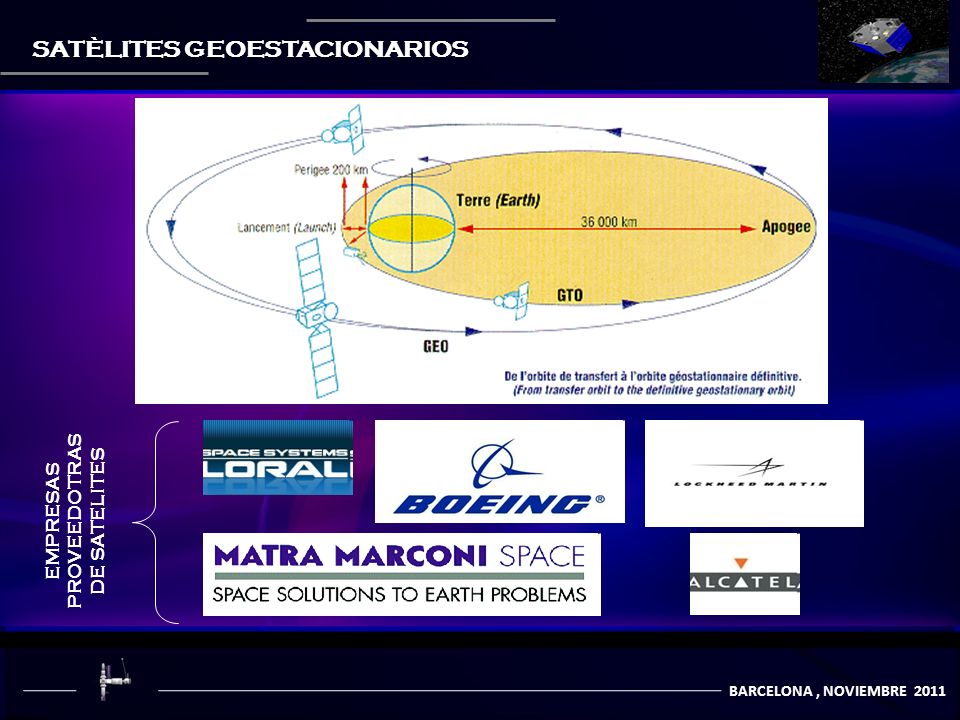

13 BARCELONA, NOVIEMBRE 2011 SATÈLITES GEOESTACIONARIOS EMPRESAS PROVEEDOTRAS DE SATELITES

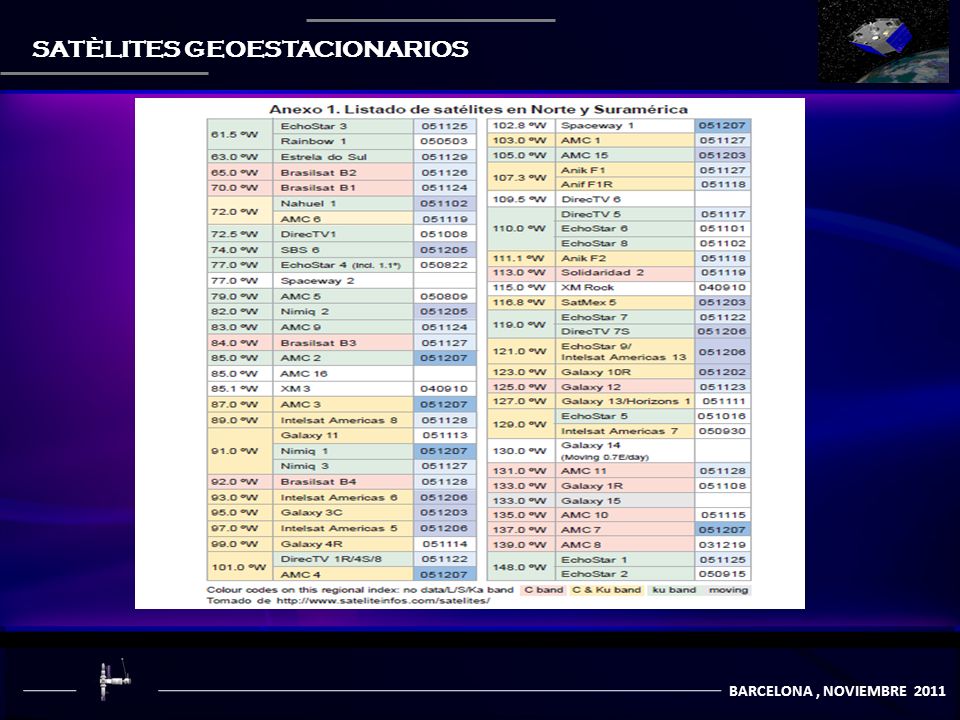

14 BARCELONA, NOVIEMBRE 2011 SATÈLITES GEOESTACIONARIOS

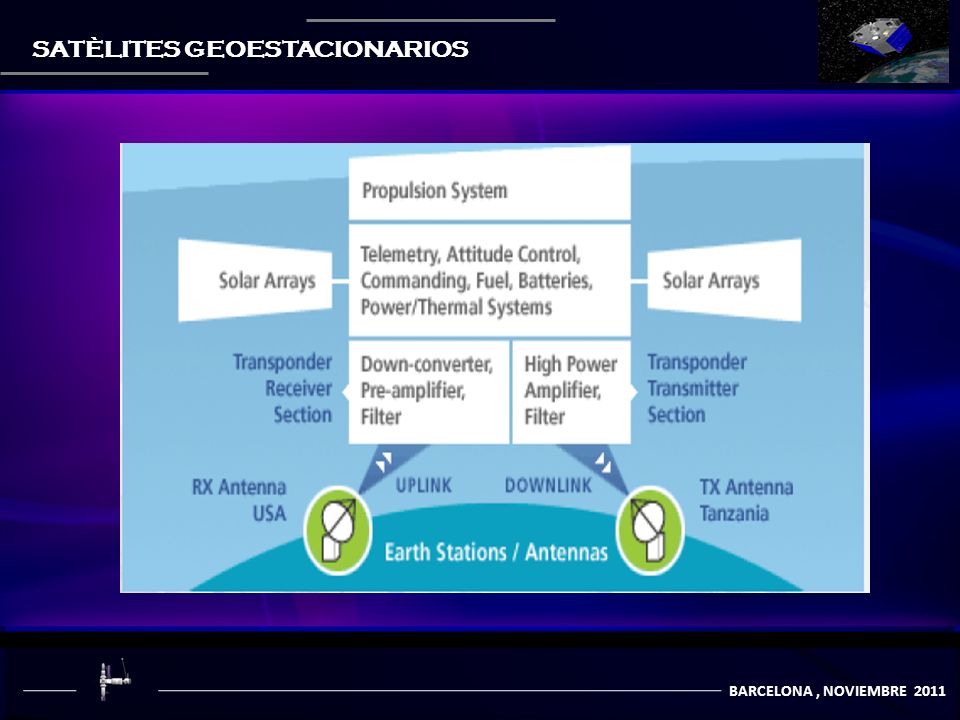

15 BARCELONA, NOVIEMBRE 2011 SATÈLITES GEOESTACIONARIOS

16 BARCELONA, NOVIEMBRE 2011 SATÈLITES GEOESTACIONARIOS ALGUNAS EMPRESAS PROVEEDORAS DE SEÑALES SATELITALES

17 BARCELONA, NOVIEMBRE 2011 SATÈLITES GEOESTACIONARIOS

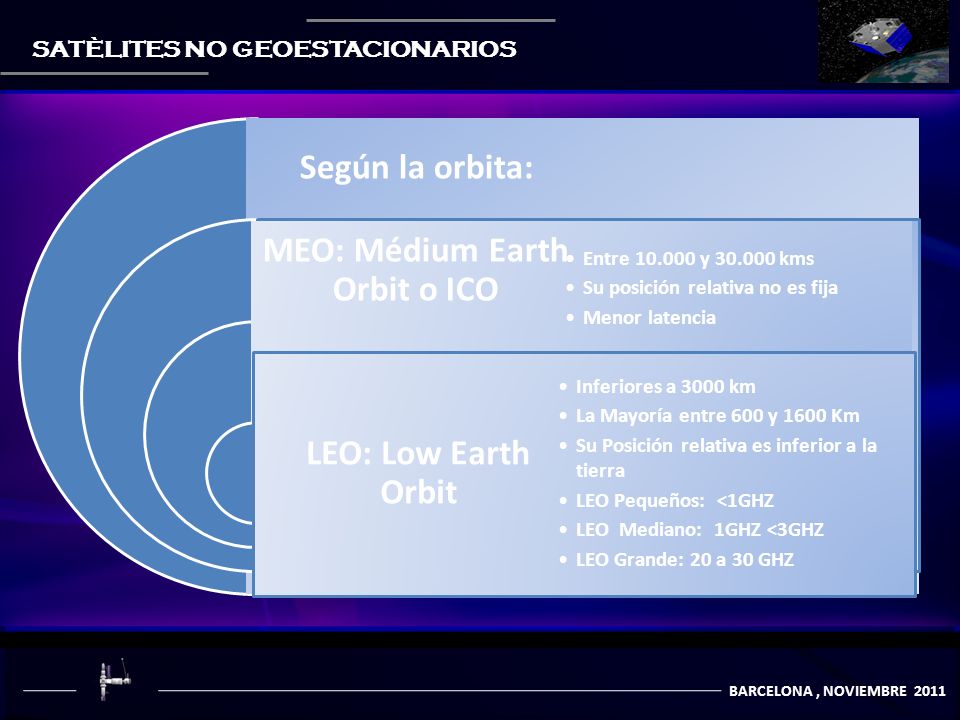

18 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 SATÈLITES NO GEOESTACIONARIOS Según la orbita: MEO: Médium Earth Orbit o ICO Entre y kms Su posición relativa no es fija Menor latencia LEO: Low Earth Orbit Inferiores a 3000 km La Mayoría entre 600 y 1600 Km Su Posición relativa es inferior a la tierra LEO Pequeños: <1GHZ LEO Mediano: 1GHZ <3GHZ LEO Grande: 20 a 30 GHZ

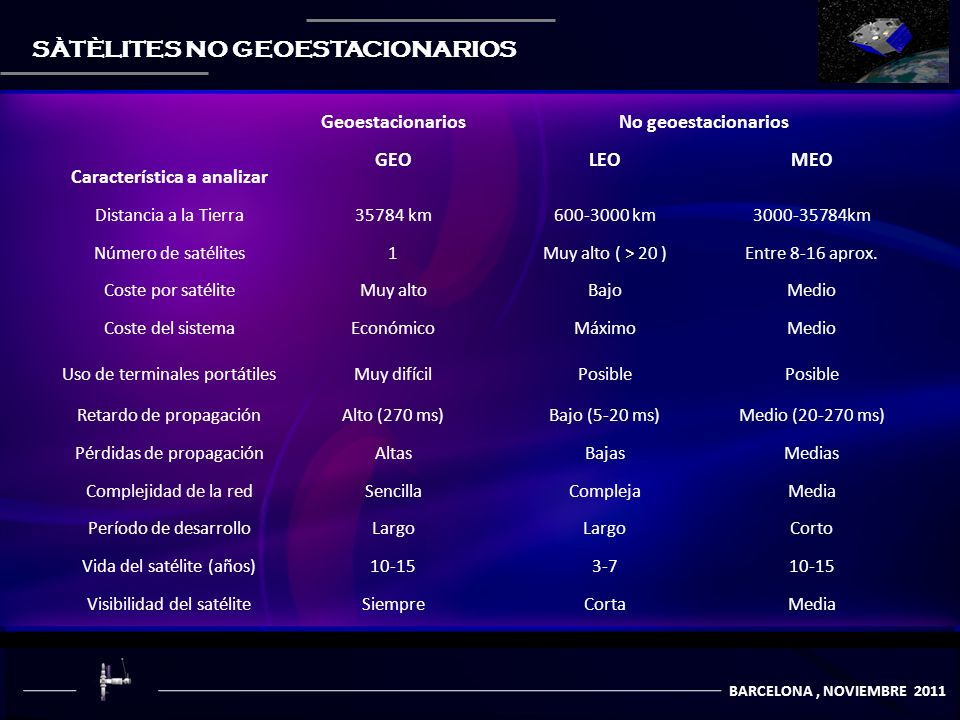

19 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 SÀTÈLITES NO GEOESTACIONARIOS Característica a analizar GeoestacionariosNo geoestacionarios GEOLEOMEO Distancia a la Tierra35784 km km km Número de satélites1Muy alto ( > 20 )Entre 8-16 aprox. Coste por satéliteMuy altoBajoMedio Coste del sistemaEconómicoMáximoMedio Uso de terminales portátilesMuy difícilPosible Retardo de propagaciónAlto (270 ms)Bajo (5-20 ms)Medio ( ms) Pérdidas de propagaciónAltasBajasMedias Complejidad de la redSencillaComplejaMedia Período de desarrolloLargo Corto Vida del satélite (años) Visibilidad del satéliteSiempreCortaMedia

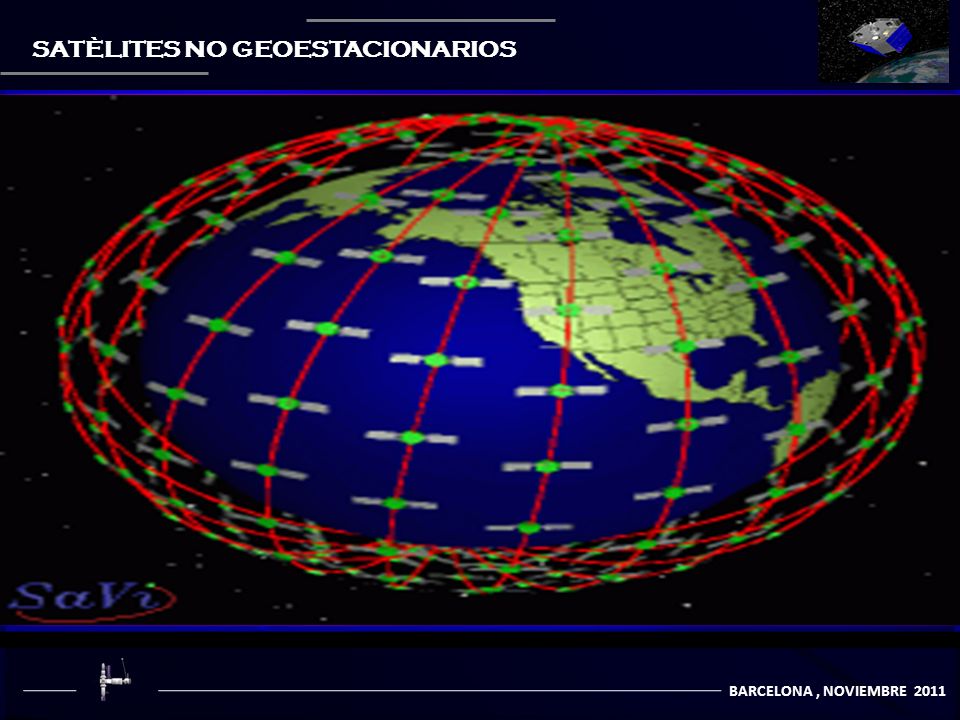

20 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 SATÈLITES NO GEOESTACIONARIOS

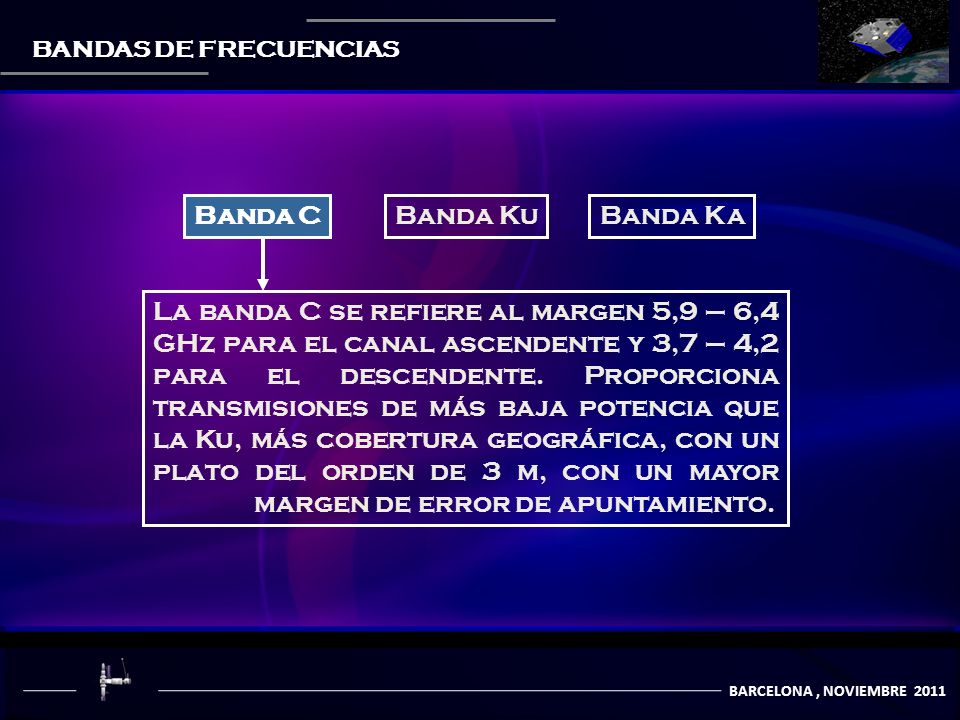

21 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 BANDAS DE FRECUENCIAS Banda CBanda KuBanda Ka La banda C se refiere al margen 5,9 – 6,4 GHz para el canal ascendente y 3,7 – 4,2 para el descendente. Proporciona transmisiones de más baja potencia que la Ku, más cobertura geográfica, con un plato del orden de 3 m, con un mayor margen de error de apuntamiento.

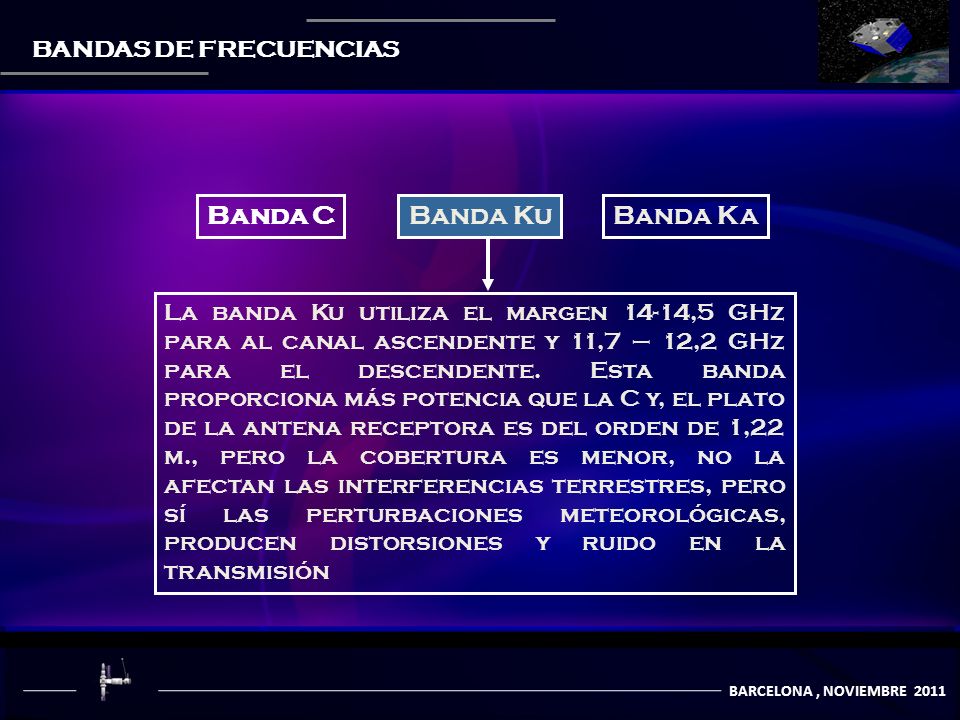

22 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 BANDAS DE FRECUENCIAS Banda CBanda KuBanda Ka La banda Ku utiliza el margen 14-14,5 GHz para al canal ascendente y 11,7 – 12,2 GHz para el descendente. Esta banda proporciona más potencia que la C y, el plato de la antena receptora es del orden de 1,22 m., pero la cobertura es menor, no la afectan las interferencias terrestres, pero sí las perturbaciones meteorológicas, producen distorsiones y ruido en la transmisión

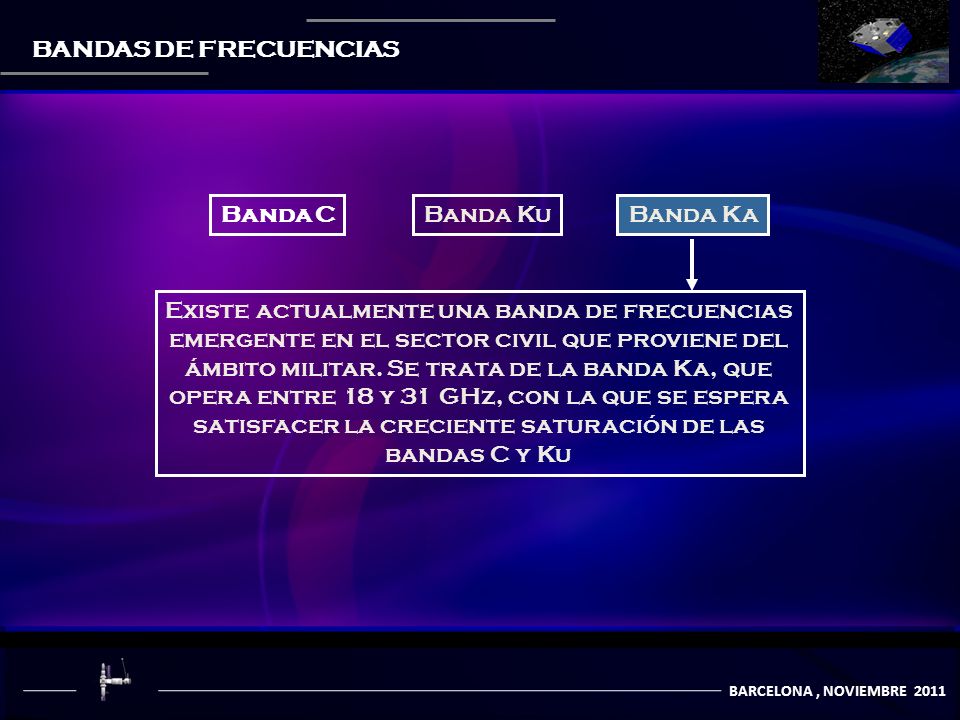

23 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 BANDAS DE FRECUENCIAS Banda CBanda KuBanda Ka Existe actualmente una banda de frecuencias emergente en el sector civil que proviene del ámbito militar. Se trata de la banda Ka, que opera entre 18 y 31 GHz, con la que se espera satisfacer la creciente saturación de las bandas C y Ku

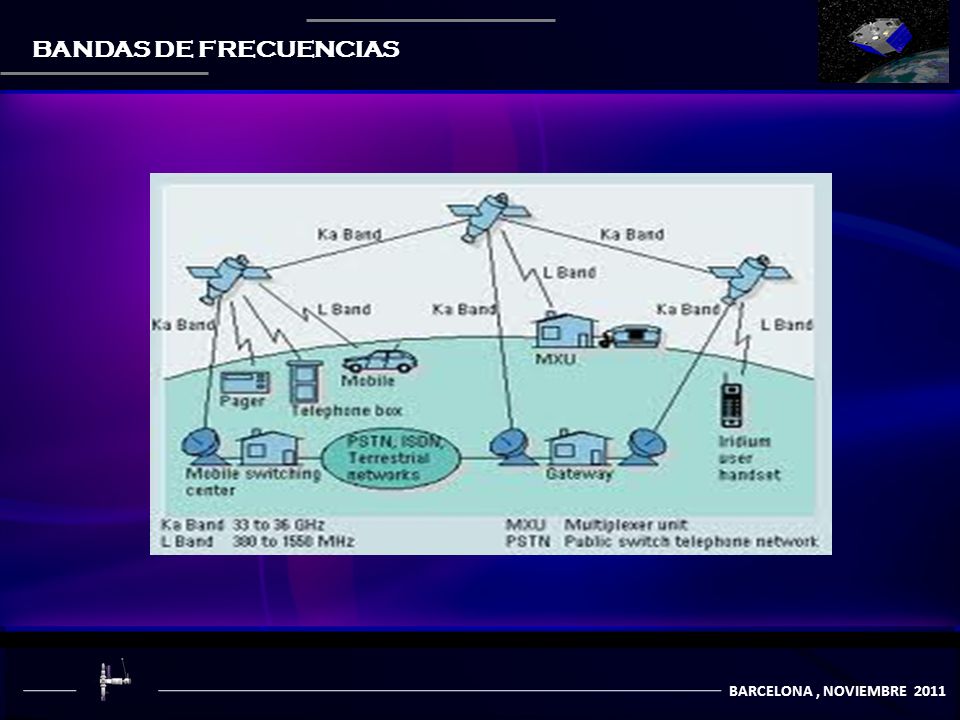

24 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 BANDAS DE FRECUENCIAS

25 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 PRESENTACIÒN DE VIDEO

26 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 CICLO DE PREGUNTAS ¿ ?

27 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 INTEGRANTES Ponentes: Betzaida Yaguaracuto José Vivenes Jean Carlos Maza Hernán Salaverria Víctor Coa Ciclo de Preguntas: Julián Medina Enrique Uribe Luís Alfonzo Erick Salazar Fermín Rendón

28 COMUNICACIÒN POR SATÈLITES BARCELONA, NOVIEMBRE 2011 GRACIAS POR SU ATENCIÒN.
