1 OTB ó LEO

2

3 La orbita terrestre baja (OTB ó LEO, Low Earth Orbit) es una orbita alrededor de la tierra entre los 400Km y 1200 Km de altura, esta ubicada entre la atmosfera y el cinturón de radiación de Van Allen. Esta esta ubicada a una menor altura que la de la orbita circular intermedia y la orbita geoestacionaria.

4

5 La mayoría de los satélites están puestos en órbita terrestre baja, donde viajan a alrededor de 27.400 km/h (8 km/s), dando una vuelta a la tierra cada 90 minutos.

6 Debido a su baja altura, estos satélites requieren menor energía para ser situados en su orbita y además estos satélites necesitan de transmisores de menor potencia para la transferencia de datos.

7 Debido que estas órbitas no son geoestacionarias, se requiere una red de satélites para suministrar cobertura continua. Por esto podemos encontrar varios satélites en la misma orbita.

8

9

10 En 1990 Motorola puso en marcha un proyecto consistente en poner en órbita un gran número de satélites (66 en total). Estos satélites, conocidos como satélites Iridium se colocarían en grupos de once en seis órbitas circumpolares (siguiendo los meridianos) a 750 km de altura, repartidos de forma homogénea a fin de constituir una cuadrícula que cubriera toda la tierra.

11

12

13

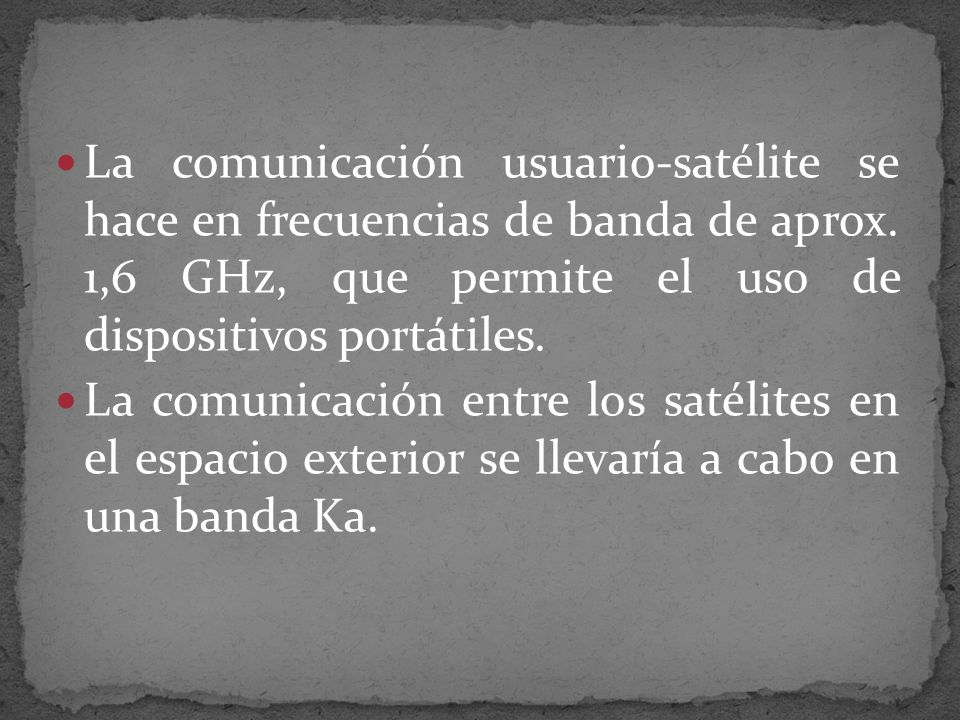

14 La comunicación usuario-satélite se hace en frecuencias de banda de aprox. 1,6 GHz, que permite el uso de dispositivos portátiles. La comunicación entre los satélites en el espacio exterior se llevaría a cabo en una banda Ka.

15 Satmex es una compañía mexicana que presta servicios satelitales en toda la huella de América disponiendo en el espacio con un variado numero de satélites en orbita baja, prestando servicios de comunicación en empresas y hogares. Ofrece servicios en la banda C y Ku Tx Rx Banda C 5,850 a 6,425 GHz 3,625 a 4,200 GHz Banda Ku 14 a 14.5GHz 11,7 a 12.7GHz.

16

17 Los satélites LEO los podemos encontrar en una variedad de tamaños que pueden variar desde el tamaño de un refrigerador de casa hasta tamaños mayores a un avión de uso comercial. Sus tamaños dependen en gran medida de la potencia de transmisión y del área de cobertura.

18 Para la recepción y ubicación de un satélite LEO debemos tener una o varias antenas, ubicadas hacia la orbita de este. Si los satélites que pasan por una orbita son muy pocos para que la antena los cubra. Debemos de disponer de mas de una antenas, para que me haga la cobertura de esta señal y mi información no se vea afectada por los movimientos de estos satélites.

19 También podemos disponer de antenas con la capacidad de seguir el satélite durante su orbita mientras pasa por el lugar donde esta este ubicada.

20

21

22

23

24

25

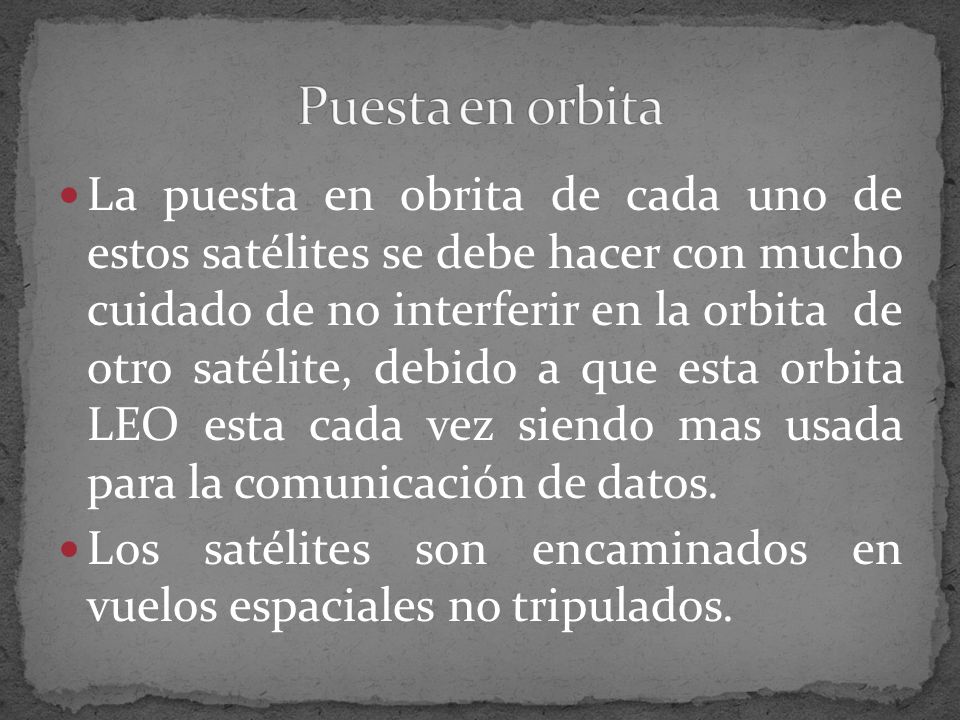

26 La puesta en obrita de cada uno de estos satélites se debe hacer con mucho cuidado de no interferir en la orbita de otro satélite, debido a que esta orbita LEO esta cada vez siendo mas usada para la comunicación de datos. Los satélites son encaminados en vuelos espaciales no tripulados.

27

28

29 EQUIPO MINIMO NECESARIO PARA TRABAJAR SATELITES EQUIPO PARA EL SATELITE MODO UPLINK DOWNLINK ANTENAS AMP/PREAMP TNC TIPO ---------------------------------------------------------------------------- RS-10/11 A 2m/SSB 10m/SBB omni no/no no Anal ó gico DO-17 2m/FM omni no/no 1200 AFSK Digital AO-16 JD 2m/FM 70cms/SSB omni no/no 1200 PSK Digital KO-23 JD 2m/FM 70cms/SSB omni no/no 9600 FSK Digital AO-13 B 70cms/SSB 2m/SSB yagis si/si no El í ptico MIR/STS 2m/FM 2m/FM omni no/no 1200 AFSK Tripul ----------------------------------------------------------------------------

30 Aplicaciones de banda ancha Telefonía rural y de larga distancia Distribución de video Transmisión de datos Distribución de contenido multimedia

31 Cobertura continental en las bandas C y Ku con alta potencia Reducción en el tamaño de antenas Flexibilidad en la configuración de redes de usuarios

32 Costos elevados Dependencia de la sombra Limitaciones por número de satélites Tiempo de vida finito.

33 Brasil, Francia, India, Japón, China, Australia, Gran Bretaña, Italia, Panamá, México y Argentina, además de los pioneros (Rusia, Estados Unidos y Canadá) cuentan con un sistema satelital de comunicaciones.
