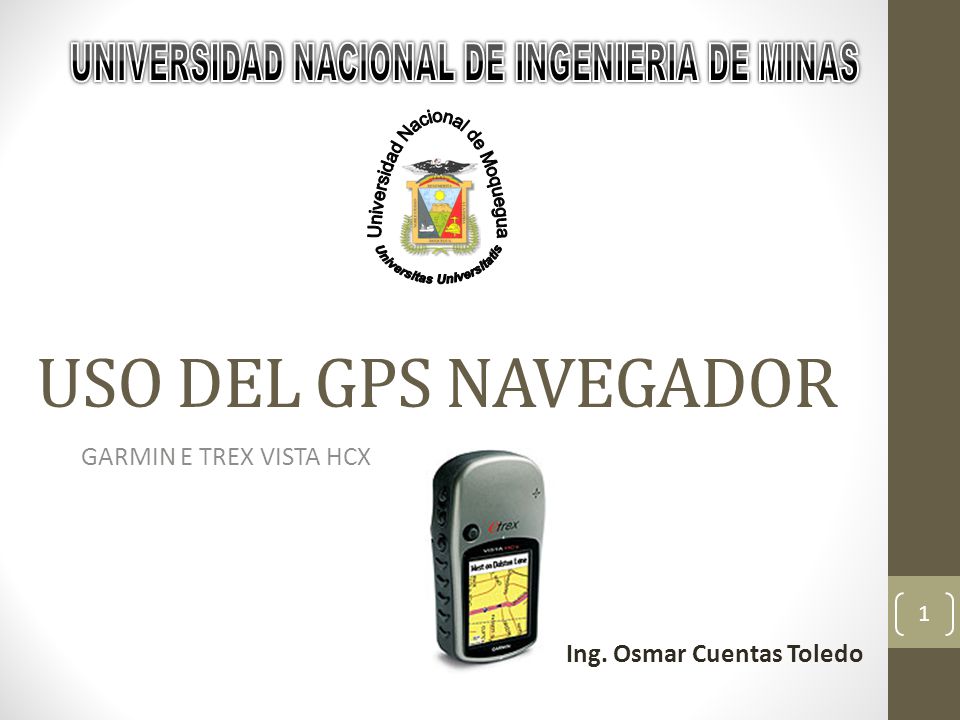

1 UNIVERSIDAD NACIONAL DE INGENIERIA DE MINAS
Universidad Nacional de Moquegua Universitas Universitatis USO DEL GPS NAVEGADOR GARMIN E TREX VISTA HCX Ing. Osmar Cuentas Toledo

2 ¿QUE ES UN GPS? GPS (Sistema de Posicionamiento Global). Es un sistema que sirve para determinar nuestra posición con coordenadas de Latitud, Longitud y Altura. Se basa en una constelación de 21 satélites  que orbitan a la tierra a una altura  de  Km, necesitando 11h58m para describir una orbita completa. De precisión.

3 ¿COMO FUNCIONA EL SISTEMA GPS?
La base del GPS es la "triangulación" desde los satélites Aunque pueda parecer improbable, la idea general detrás del GPS es utilizar los satélites en el espacio como puntos de referencia para ubicaciones aquí en la tierra. Esto se logra mediante una muy, pero muy exacta, medición de nuestra distancia hacia tres satélites, lo que nos permite "triangular" nuestra posición en cualquier parte de la tierra. el sistema  mide  la  distancia  desde  cada  satélite  a  la  antena  del receptor. Para obtener la distancia  los  satélites  envían  ondas  de radio a km por segundo, mide el tiempo entre  el  momento que salió la señal   y   el momento  en  que  llegó  al receptor. Como distancia  es  igual   a   velocidad  por  tiempo  (S=VxT) ,  entonces podemos determinar sin ningún problema la distancia entre la antena y el satélite. Claro este calculo lo realiza el receptor.

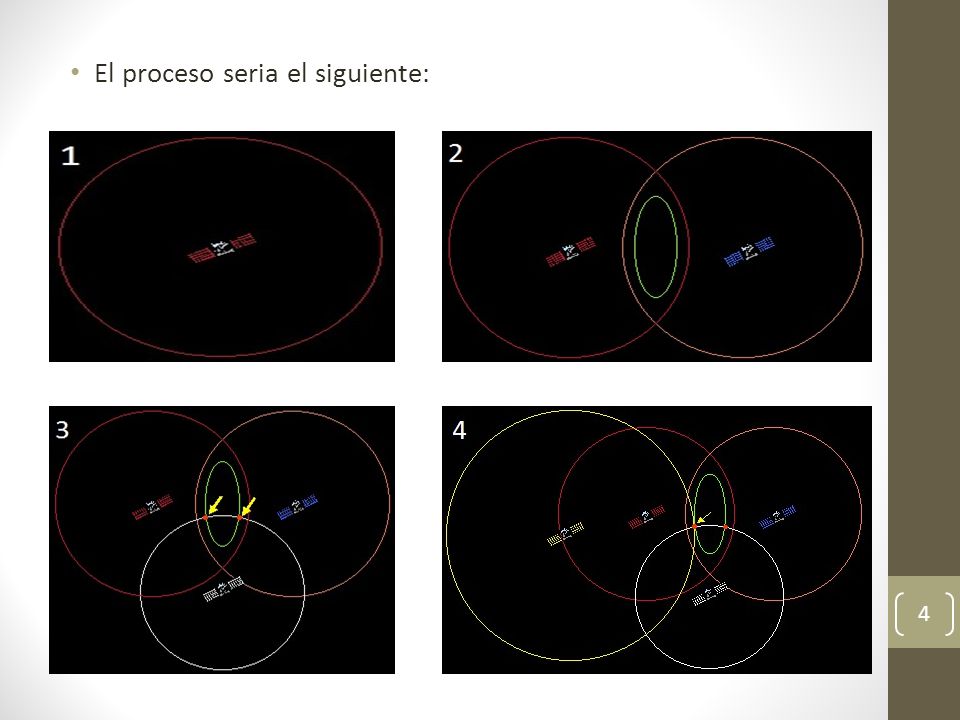

4 El proceso seria el siguiente:

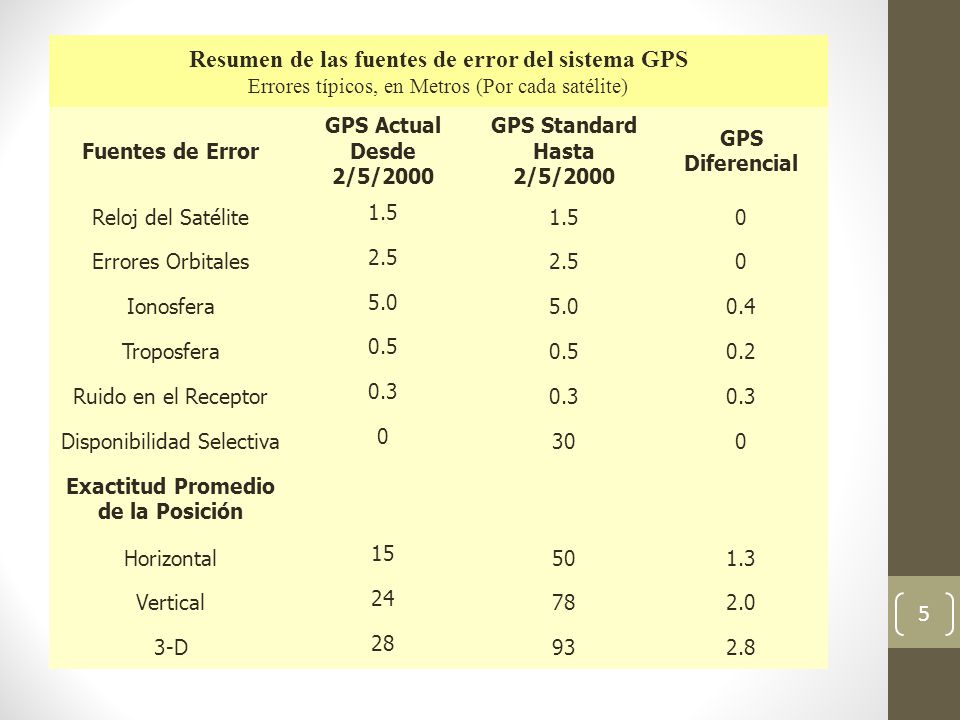

5 Exactitud Promedio de la Posición
Resumen de las fuentes de error del sistema GPS Errores típicos, en Metros (Por cada satélite) Fuentes de Error GPS Actual Desde 2/5/2000 GPS Standard Hasta 2/5/2000 GPS Diferencial Reloj del Satélite 1.5 Errores Orbitales 2.5 Ionosfera 5.0 0.4 Troposfera 0.5 0.2 Ruido en el Receptor 0.3 Disponibilidad Selectiva 30 Exactitud Promedio de la Posición Horizontal 15 50 1.3 Vertical 24 78 2.0 3-D 28 93 2.8

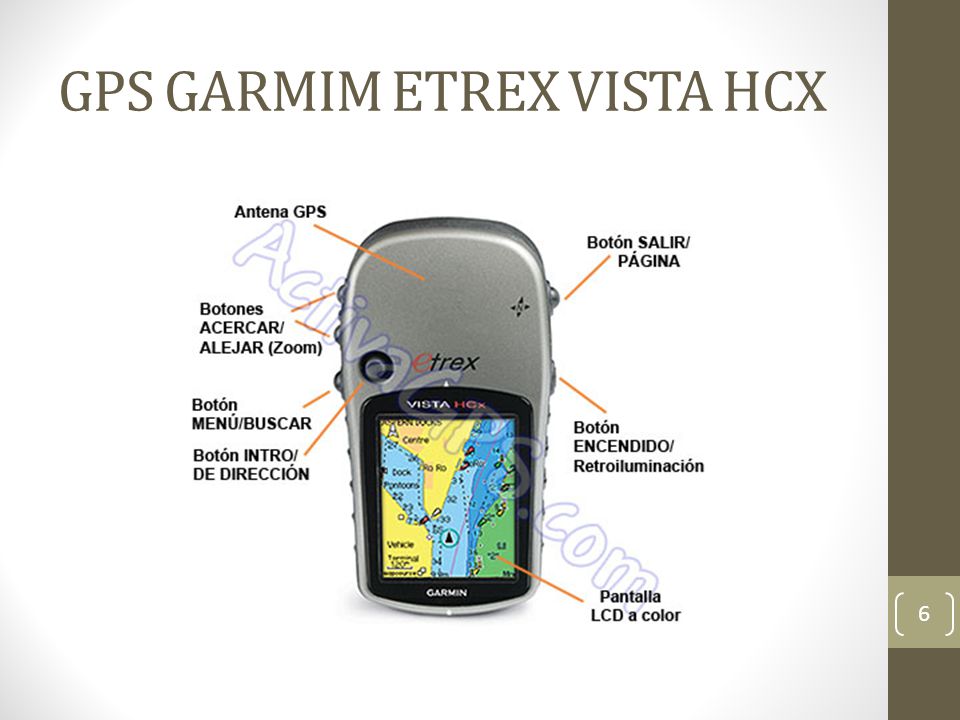

6 GPS GARMIM ETREX VISTA HCX

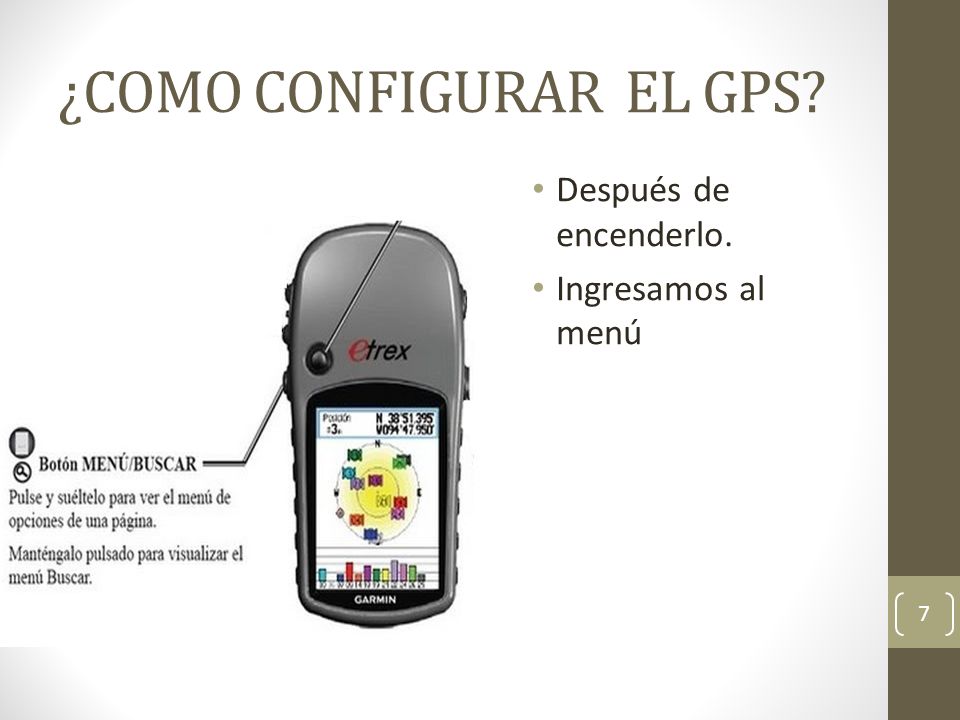

7 ¿COMO CONFIGURAR EL GPS?
Después de encenderlo. Ingresamos al menú

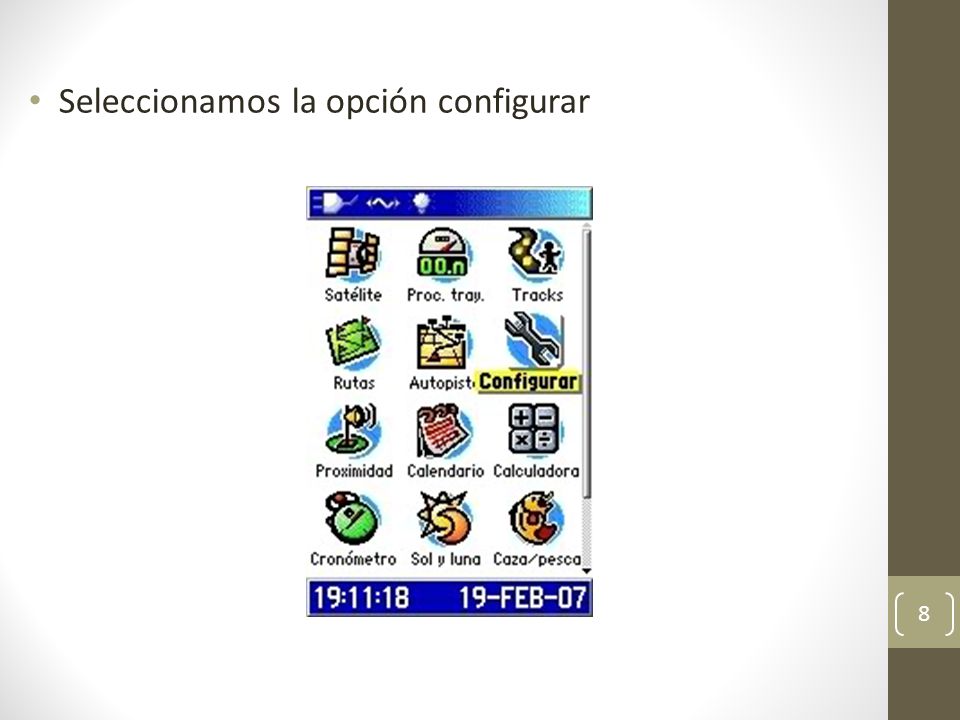

8 Seleccionamos la opción configurar

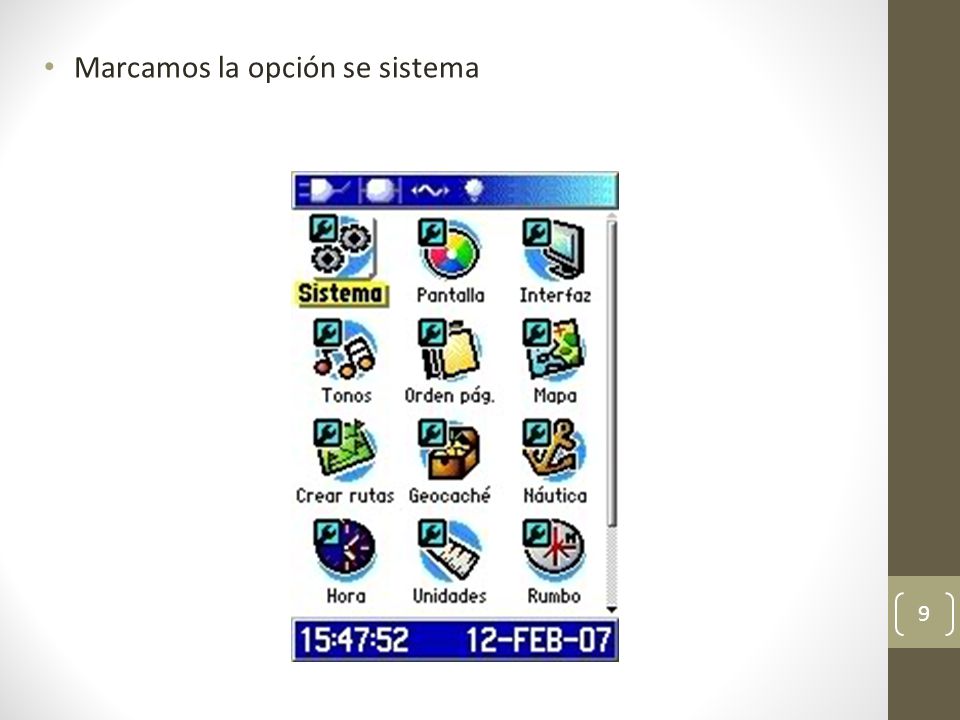

9 Marcamos la opción se sistema

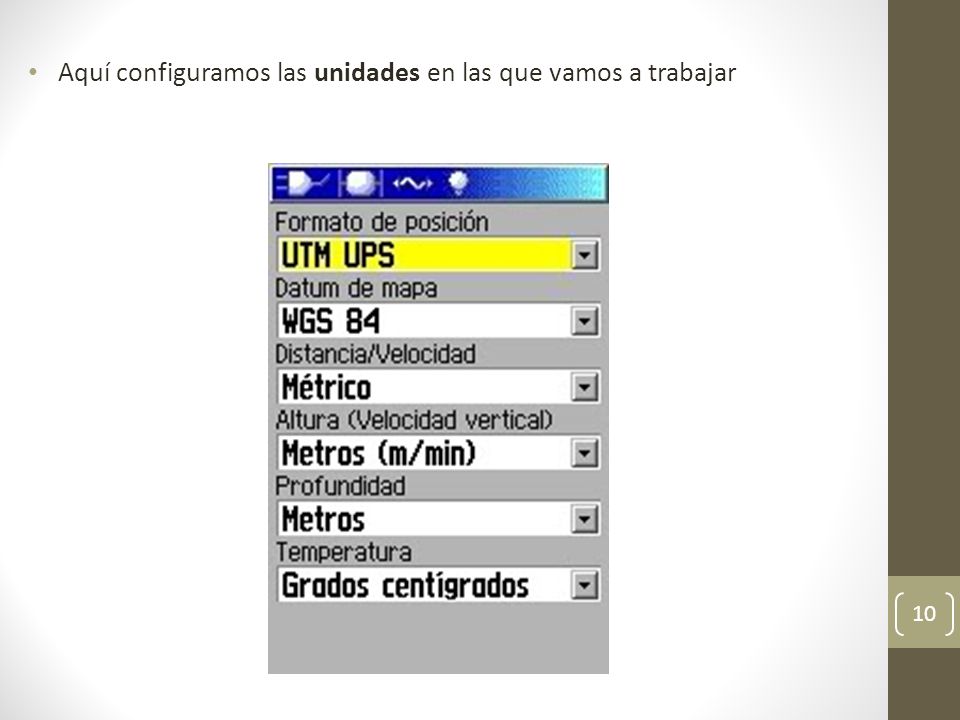

10 Aquí configuramos las unidades en las que vamos a trabajar

11 MARCAR PUNTOS CON GPS

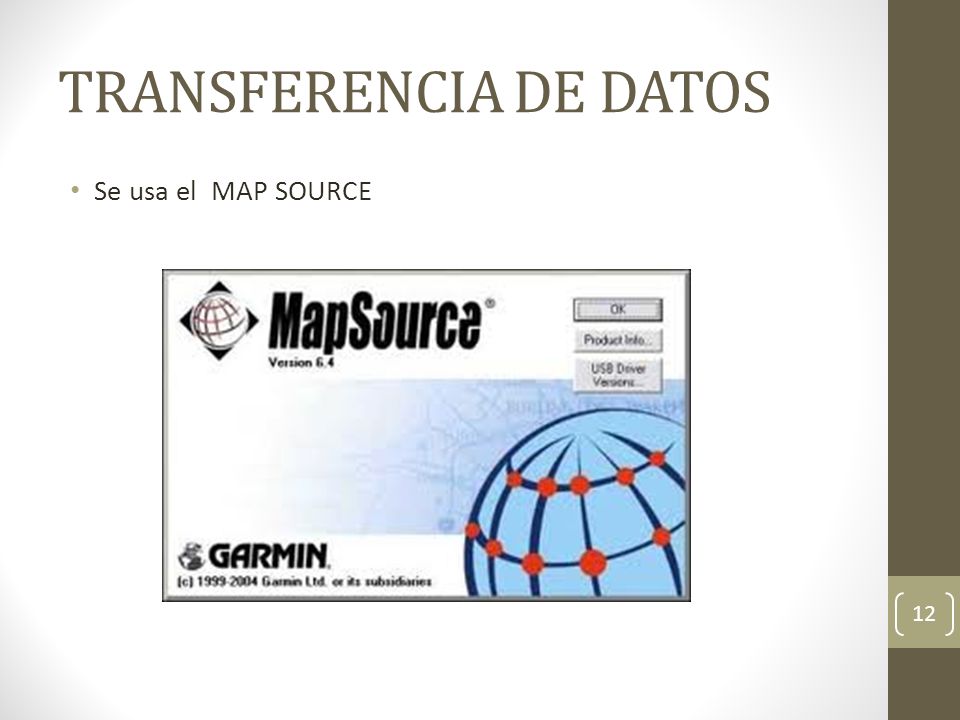

12 TRANSFERENCIA DE DATOS
Se usa el MAP SOURCE

13 GRACIAS
