1 El Frigorífico Domestico

2 ¿Qué hay dentro? "El "corazón" de la nevera es: El compresor, el cual trabaja bombeando, no sólo controlando la circulación de refrigerante, sino también aumentando la presión en el circuito, lo cual calienta el refrigerante..  Al igual que cuando comprimimos ó bombeamos aire a la rueda de una bicicleta. Mientras se bombea o comprime el aire, se puede sentir un aumento de calor en la bomba. El condensador está colocado en la parte trasera de la nevera y la mayoría de las veces está bastante sucio. El refrigerante se enfría, y por lo tanto, condensa y se vuelve líquido.      Lo mismo que que ocurre con la humedad del aire condensada en una superficie fría. El evaporador se coloca dentro de la nevera y es el dispositivo que hace que los productos se mantengan fríos.       Su funcionamiento es como una gota de alcohol, éter u otro líquido volátil evaporando en la mano. Se puede sentir el frío originado por la evaporación (la mano se enfría ligeramente). El termostato controla la temperatura a través de un interruptor que arranca y para el compresor. Cuando el sensor (4a) detecta suficiente frío, el compresor se para, si detecta calor, el compresor se pondrá en marcha.

3

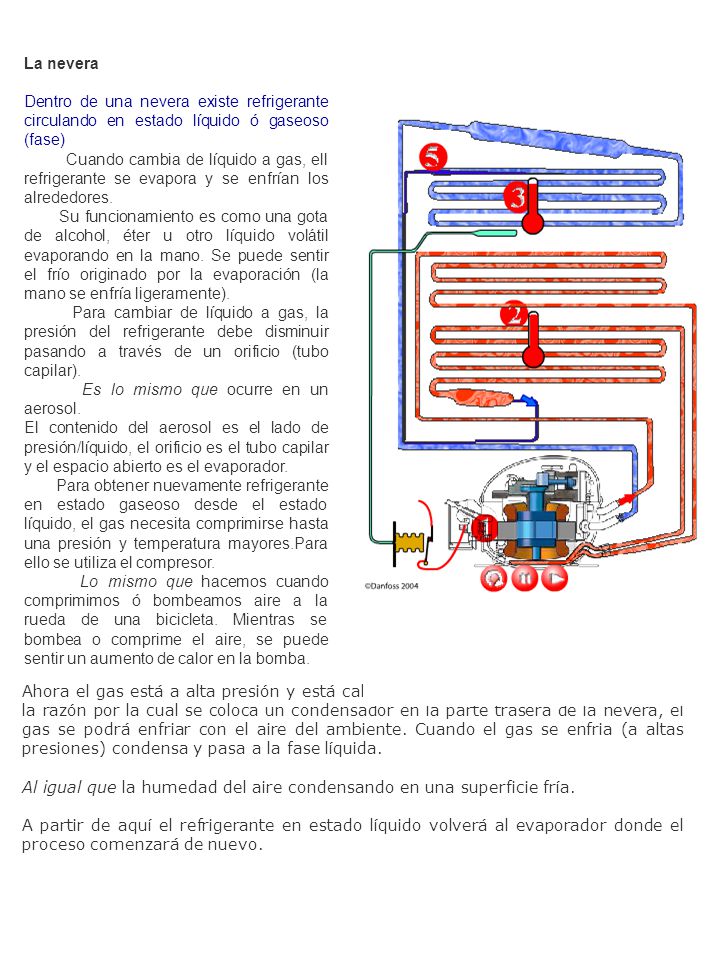

4 La nevera Dentro de una nevera existe refrigerante circulando en estado líquido ó gaseoso (fase)       Cuando cambia de líquido a gas, ell refrigerante se evapora y se enfrían los alrededores.      Su funcionamiento es como una gota de alcohol, éter u otro líquido volátil evaporando en la mano. Se puede sentir el frío originado por la evaporación (la mano se enfría ligeramente).         Para cambiar de líquido a gas, la presión del refrigerante debe disminuir pasando a través de un orificio (tubo capilar).      Es lo mismo que ocurre en un aerosol. El contenido del aerosol es el lado de presión/líquido, el orificio es el tubo capilar y el espacio abierto es el evaporador.      Para obtener nuevamente refrigerante en estado gaseoso desde el estado líquido, el gas necesita comprimirse hasta una presión y temperatura mayores.Para ello se utiliza el compresor.      Lo mismo que hacemos cuando comprimimos ó bombeamos aire a la rueda de una bicicleta. Mientras se bombea o comprime el aire, se puede sentir un aumento de calor en la bomba. Ahora el gas está a alta presión y está caliente. El gas necesita enfriarse, esta es la razón por la cual se coloca un condensador en la parte trasera de la nevera, el gas se podrá enfriar con el aire del ambiente. Cuando el gas se enfria (a altas presiones) condensa y pasa a la fase líquida. Al igual que la humedad del aire condensando en una superficie fría. A partir de aquí el refrigerante en estado líquido volverá al evaporador donde el proceso comenzará de nuevo.

5

6

7

8

9

10

11
