IPEN, julio 2011 Diapositiva 1 de 12 TRANSPORTE DE MATERIAL RADIACTIVO (R&R) Anita Robles Miguel Ticllacuri Instituto Peruano de Energía Nuclear.

Presentación del tema: "IPEN, julio 2011 Diapositiva 1 de 12 TRANSPORTE DE MATERIAL RADIACTIVO (R&R) Anita Robles Miguel Ticllacuri Instituto Peruano de Energía Nuclear."— Transcripción de la presentación:

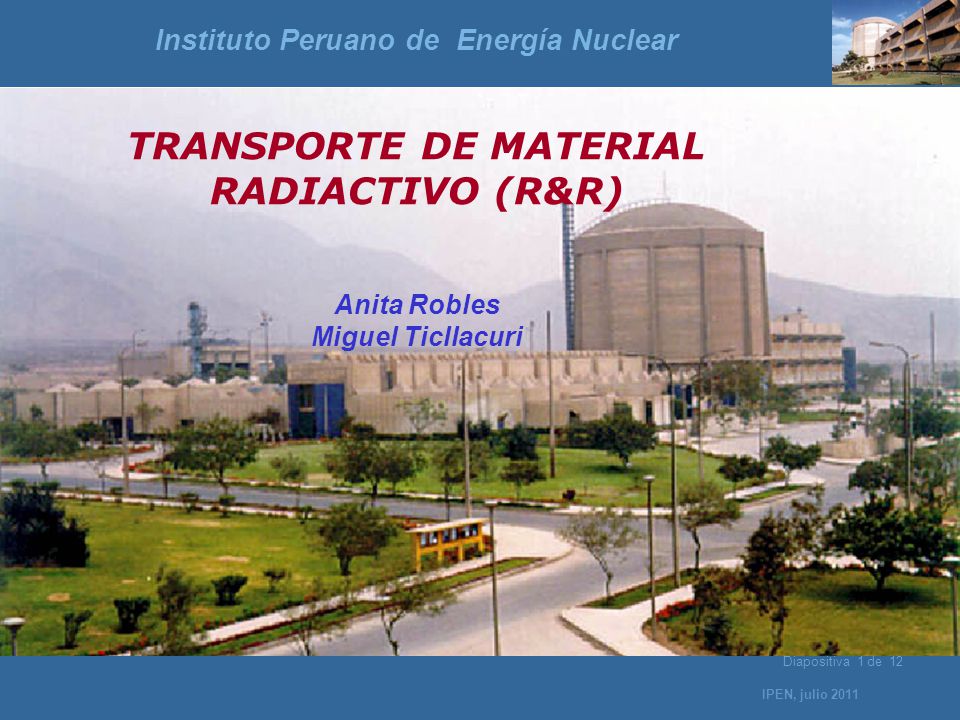

1 IPEN, julio 2011 Diapositiva 1 de 12 TRANSPORTE DE MATERIAL RADIACTIVO (R&R) Anita Robles Miguel Ticllacuri Instituto Peruano de Energía Nuclear

2 IPEN, julio 2011 Diapositiva 2 de 12 Aplicaciones Terapéuticas  Enfermedades de la glándula tiroidea  Enfermedades de la glándula tiroidea (I 131, T 1/2 : 8 dias) Criticidad transporte  Terapias paliativas del dolor,metastasis ósea (EDTMP – Sm, ) (EDTMP – 153 Sm, T 1/2 : 1.9 dias)  D iagnóstico de enfermedades  D iagnóstico de enfermedades (Tc 99m, T 1/2 : 6 horas)

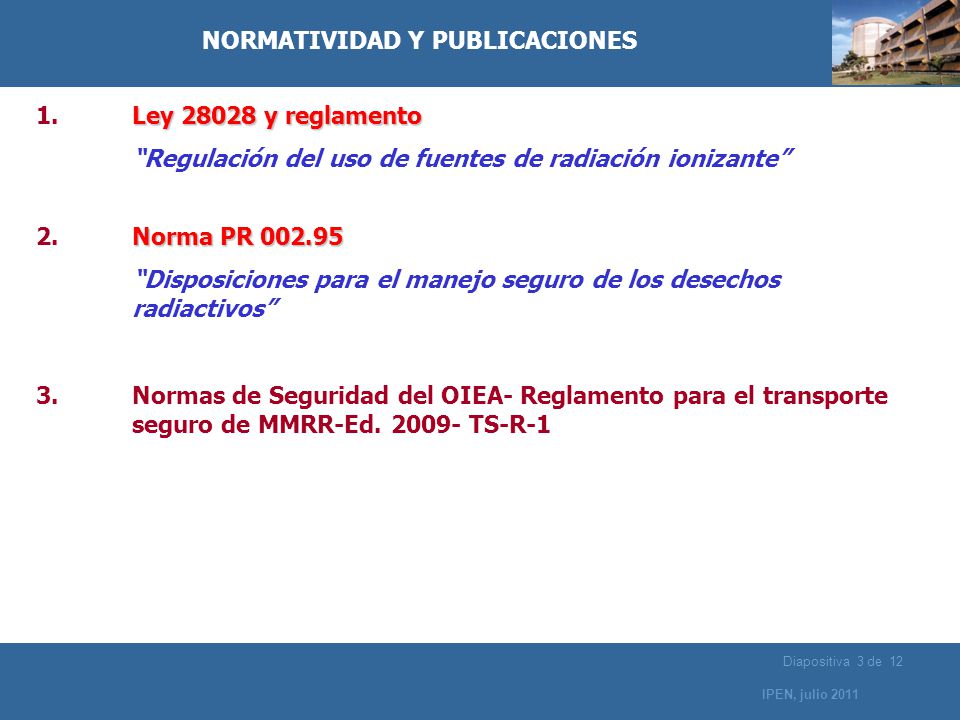

3 IPEN, julio 2011 Diapositiva 3 de 12 NORMATIVIDAD Y PUBLICACIONES Ley 28028 y reglamento 1.Ley 28028 y reglamento “Regulación del uso de fuentes de radiación ionizante” Norma PR 002.95 2.Norma PR 002.95 “Disposiciones para el manejo seguro de los desechos radiactivos” 3.Normas de Seguridad del OIEA- Reglamento para el transporte seguro de MMRR-Ed. 2009- TS-R-1

4 IPEN, julio 2011 Diapositiva 4 de 12 FLUJOGRAMA : FABRICACIÓN DE RADIOISOTOPOS INICIO ORDEN DE PRODUCCIÓN PREPARACIÓN DE BLANCO IRRADIACIÓN DEL BLANCO DocumentaciónCondiciones previas 1 PROCESO DE PRODUCCIÓN CALIBRACIÓN DEL RADIOISÓTOPO Alicuota RI se Entrega CCAL Calibrador calibrado Areas Liberadas Personal licenciado S. Apoyo operativo OP, Solicitud y Entrega de Materiales Stock agotado Licencia Operación vigente RP10 Personal licenciado Materia Prima y Cápsulas de alta Pureza Aprobadas FM Radioisótopo RE producción IT Traslado de Blancos de Reactor a Corredor Caliente IT preparación de Blco y materiales IT calibración RI

5 IPEN, julio 2011 Diapositiva 5 de 12 FLUJOGRAMA : FABRICACIÓN DE RADIOISOTOPOS Documentación Condiciones previas 2 CONTROL DE CALIDAD Insumos aprobados Equipos operativos Personal licenciado EVALUACIÓN FRACCIONAMIENTO NO SI REPROCESAR AUTOCLAVADO Autoclave calibrada Orden empacado 1 CALIBRACIÓN PEDIDOS IT de Auto clavado RE de esterilización IT y RE de Fraccionamiento PO Control RI y RF RE Ctrl. Nucleares RE Ctrl. Fisico-Quimico. RE Ctrl. Biológicos RE, Relación pedidos Usuarios licenciados

6 IPEN, julio 2011 Diapositiva 6 de 12 Condiciones previas II. MATERIALES Y MÉTODOS FLUJOGRAMA : FABRICACIÓN DE RADIOISOTOPOS Documentación 2 Material empaque Aprobado. Equipo de monitoreo calibrado Lote Aprobado x CCAL Personas Autorizadas para La liberación Chofer Licenciado Vehiculo autorizado para Transporte material radiactivo. Bulto etiquetado DISTRIBUCIÓN EMPACADO Y EMBALAJE TRANSPORTE ALMACENAR FIN LIBERACIÓN Remanente de solución radiactiva EETT almacenamiento De radioisótopos y radiofármacos RE distribución de pedidos PO liberación PT RE liberación IT empacado y embalaje IT monitoreo material radiactivo PO transporte material radiactivo

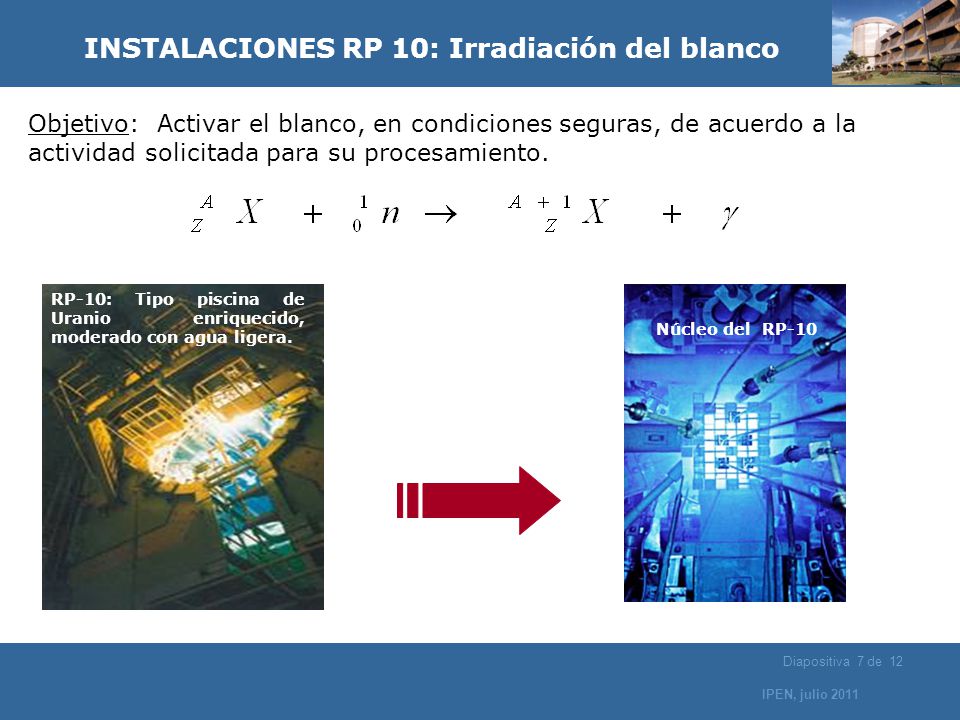

7 IPEN, julio 2011 Diapositiva 7 de 12 INSTALACIONES RP 10: Irradiación del blanco Núcleo del RP-10 RP-10: Tipo piscina de Uranio enriquecido, moderado con agua ligera. Objetivo: Activar el blanco, en condiciones seguras, de acuerdo a la actividad solicitada para su procesamiento.

8 IPEN, julio 2011 Diapositiva 8 de 12 TRANSPORTE DE BLANCOS IRRADIADOS  Se realiza en blindaje de plomo de 5 cm. de espesor.  A través del zas de transferencia (reactor-PPR).  Se utiliza carro transportador.  Se traslada al recinto de producción. Objetivo: Minimizar la dosis absorbida utilizando blindaje adecuado y menor tiempo de exposición.

9 IPEN, julio 2011 Diapositiva 9 de 12 INSTALACION Y EQUIPAMIENTO: I 131 Interior recinto I 131Exterior recinto I 131 Objetivo: Asegurar que el recinto este operativo y limpio, e identificado con el producto que se va ha producir, según procedimientos aprobados.

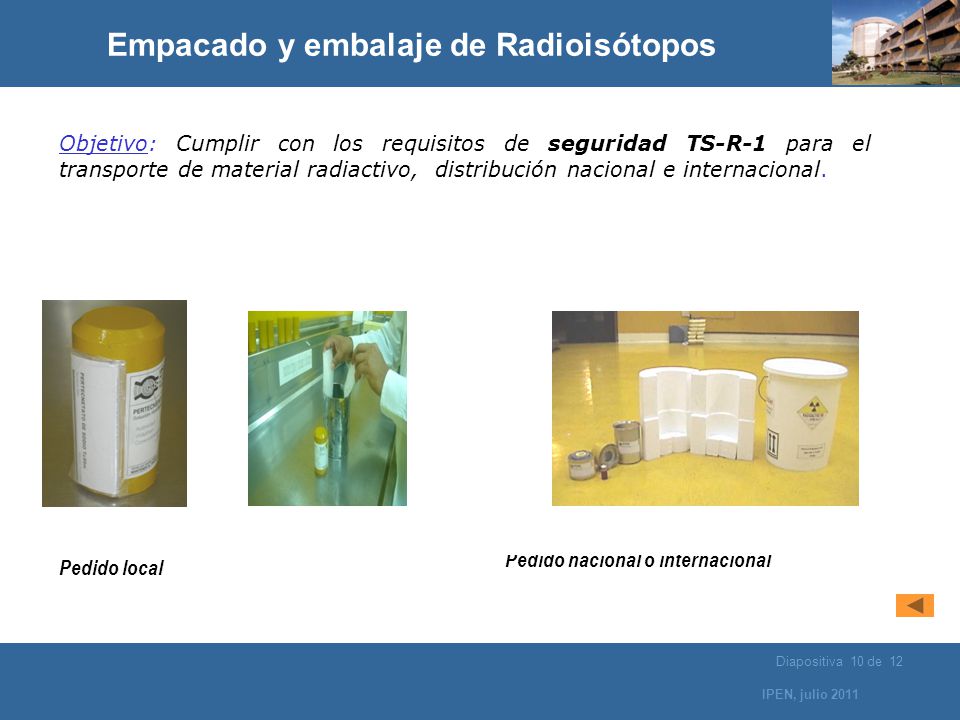

10 IPEN, julio 2011 Diapositiva 10 de 12 Pedido local Pedido nacional o internacional Empacado y embalaje de Radioisótopos Objetivo: Cumplir con los requisitos de seguridad TS-R-1 para el transporte de material radiactivo, distribución nacional e internacional.

11 IPEN, julio 2011 Diapositiva 11 de 12 Distribución de Radioisótopos Etiquetado de bultosTransporte terrestre y aéreo

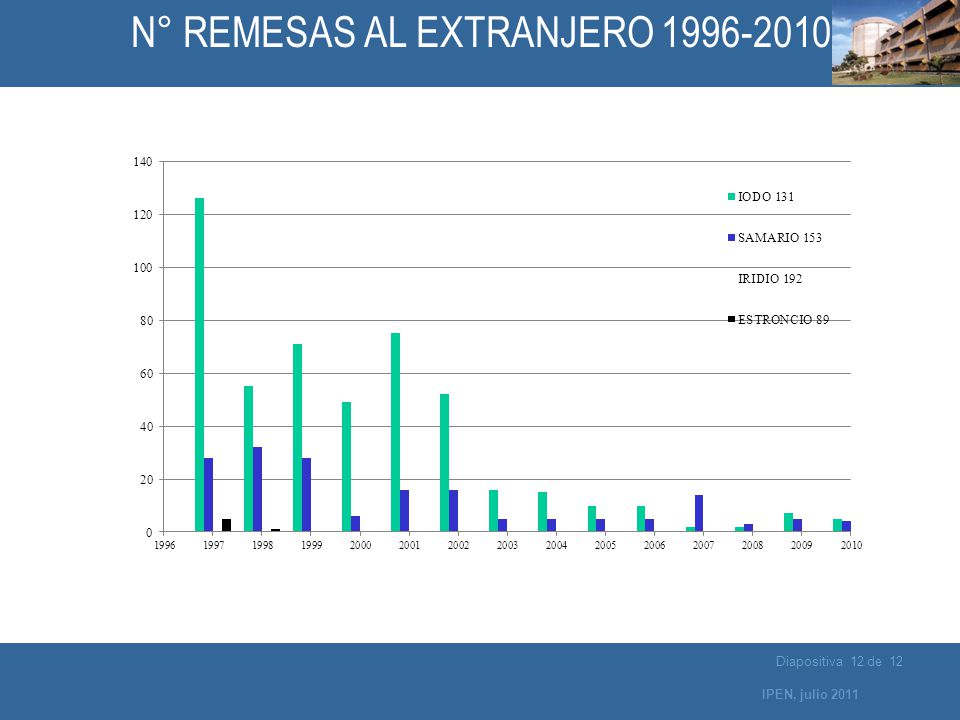

12 IPEN, julio 2011 Diapositiva 12 de 12 N° REMESAS AL EXTRANJERO 1996-2010

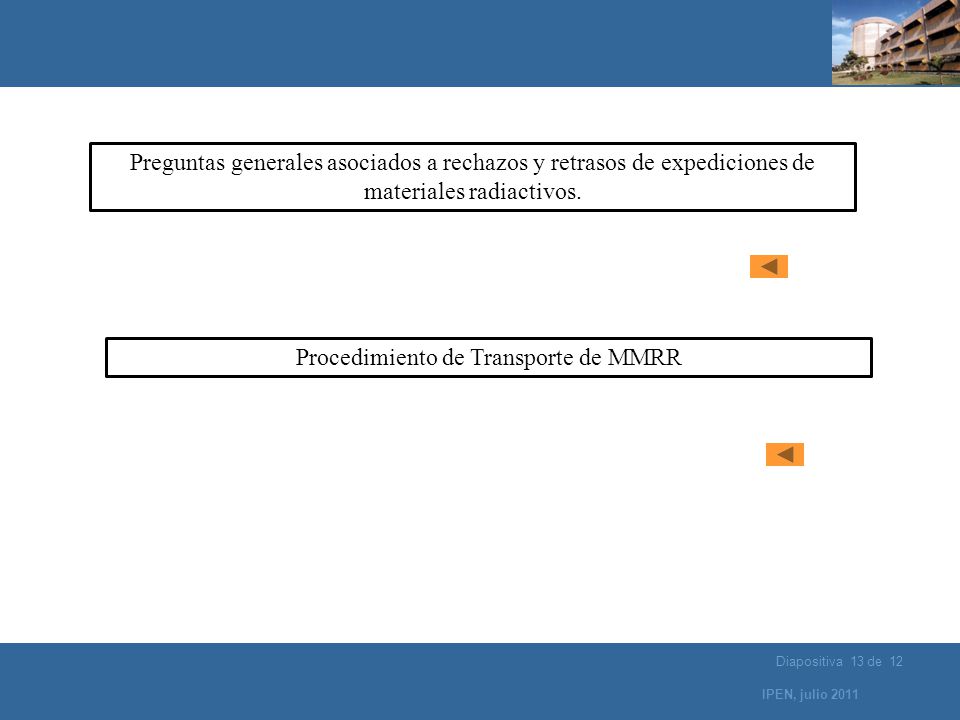

13 IPEN, julio 2011 Diapositiva 13 de 12 Preguntas generales asociados a rechazos y retrasos de expediciones de materiales radiactivos. Procedimiento de Transporte de MMRR

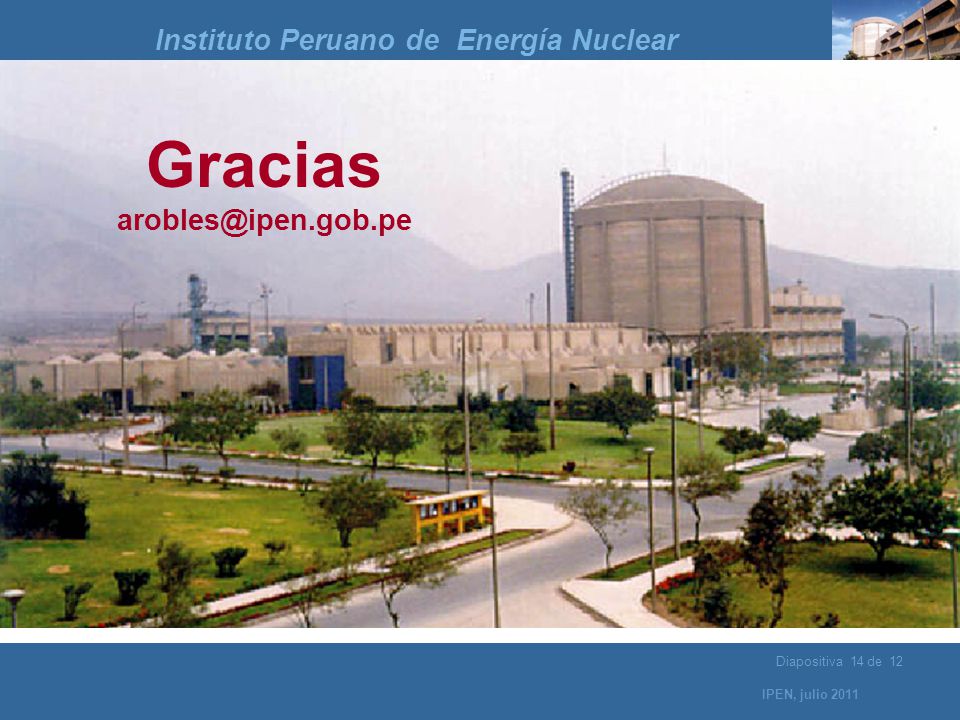

14 IPEN, julio 2011 Diapositiva 14 de 12 Gracias arobles@ipen.gob.pe Instituto Peruano de Energía Nuclear
