1 CLASIFICACIÓN DE INSTRUMENTOS DE MEDICIÓN

2 ¿QUE ES UN INSTRUMENTO DE MEDICIÓN?
Es el recurso que suele utilizar el investigador para registrar información o datos sobre las variables que llegue tener en mente . Un instrumento de medición adecuado es aquel que registra datos observables que representan verdaderamente los conceptos o las variables que el investigador o la persona necesita.

3 INSTRUMENTOS DE MEDICION LINEALES

4 DIRECTA : 1. CON TRAZOS O DIVISIONES.
LA REGLA GRADUADA : Es un instrumento de medición con forma de plancha delgada y rectangular que puede tener unidades como los cm o pulgadas , Útil para trazar segmentos rectilíneos con la ayuda de un lápiz y puede ser rígido semirrígido y flexible .

5 CALIBRADORES El calibrador está compuesto de regletas y escalas. Este es un instrumento muy apropiado para medir longitudes, espesores, diámetros interiores, diámetros exteriores y profundidades

6 MEDIDOR DE ALTURA El medidor de altura es un dispositivo para medir la altura de piezas o las diferencias de altura entre pianos a diferentes niveles; también es utilizado como herramienta de trazo. El medidor de altura, creado por medio de la combinación de una escala principal con una vernier para realizar mediciones rápidas y exactas, cuenta con un solo palpador (trazador) y la superficie sobre la cual descansa actúa como piano de referencia para realizar las mediciones.

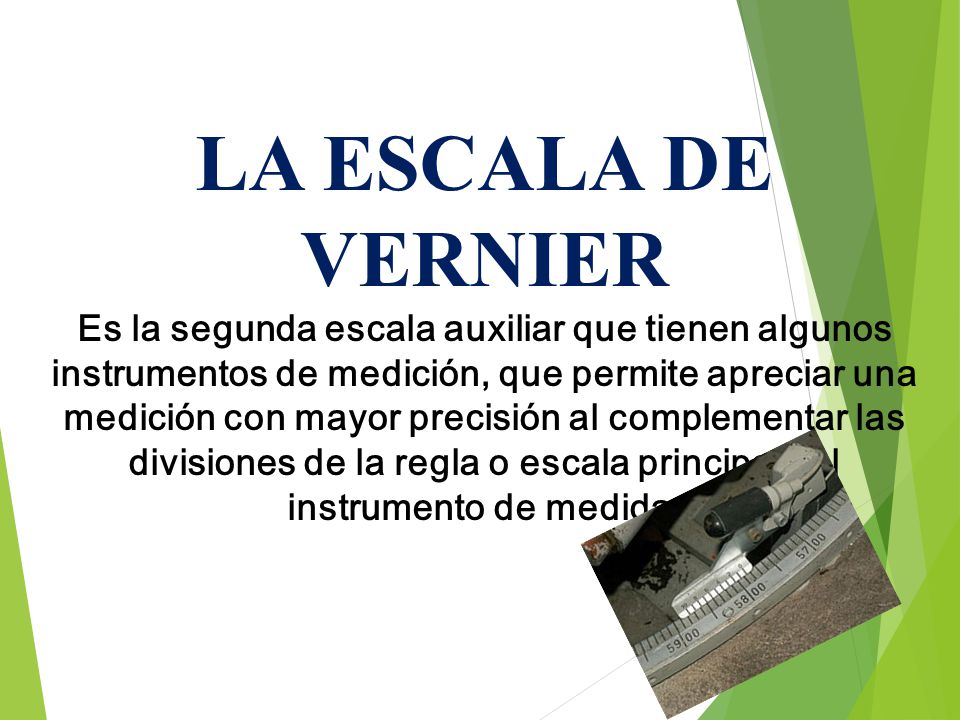

7 LA ESCALA DE VERNIER Es la segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida.

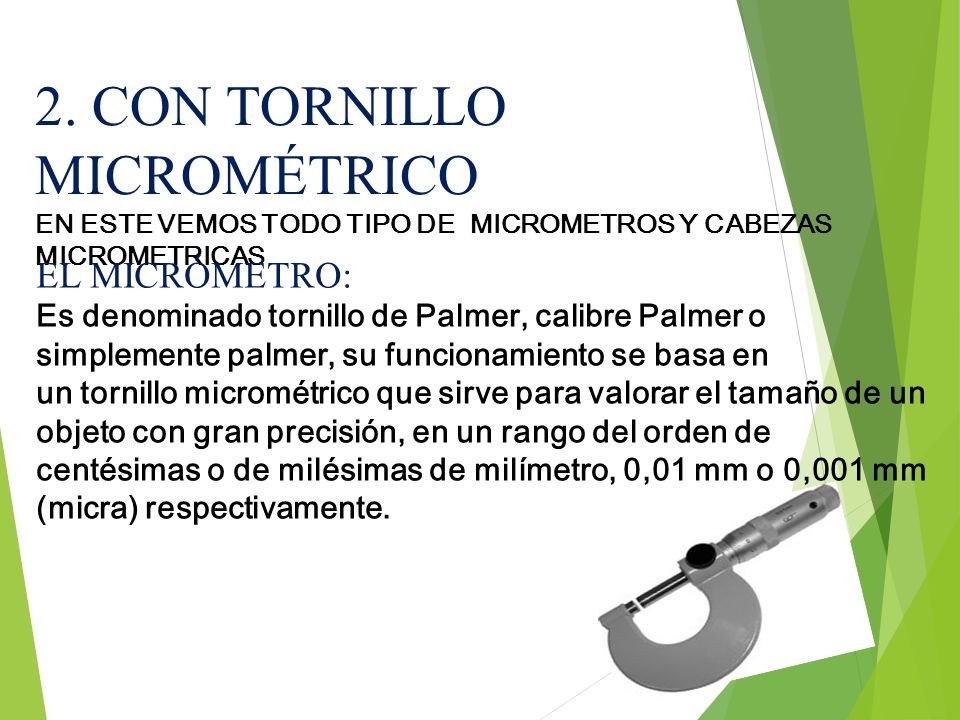

8 2. CON TORNILLO MICROMÉTRICO EN ESTE VEMOS TODO TIPO DE MICROMETROS Y CABEZAS MICROMETRICAS
EL MICRÓMETRO: Es denominado tornillo de Palmer, calibre Palmer o simplemente palmer, su funcionamiento se basa en un tornillo micrométrico que sirve para valorar el tamaño de un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de milímetro, 0,01 mm o 0,001 mm (micra) respectivamente.

9 CAVEZAS MICROMETRICAS
Parte que va en la cabeza de los micrómetros y usada para graduar el instrumento de medición.

10 3. CON DIMENSIÓN FIJA Vemos los bloques patrón, el calibrador de espesores y los calibres limite . BLOQUES PATRÓN: Es una herramienta utilizada para efectuar operaciones de calibración, precisión y para calibrar otras herramientas de medición.

11 CALIBRADOR DE ESPESORES
Es el utilizado para medir algunas proporciones delgadas o muy angostas y saber si esta al espacio indicado para su funcionamiento o ampliación como por ejemplo la bujía de un carro .

12 CALIBES LIMITE Con ellos se comprueba si se respetan las medidas limite prescritas para la pieza este se compone de el lado pasa que comprueba la dimensión correcta, y del lado no pasa que comprueba la dimisión rechazada

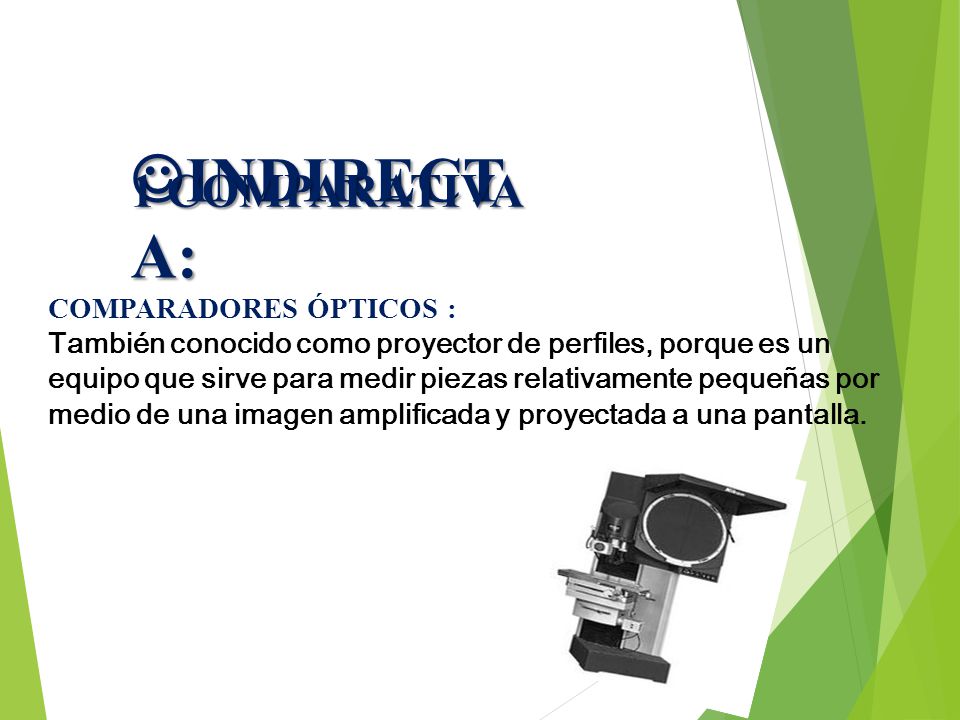

13 INDIRECTA: 1 COMPARATIVA
COMPARADORES ÓPTICOS : También conocido como proyector de perfiles, porque es un equipo que sirve para medir piezas relativamente pequeñas por medio de una imagen amplificada y proyectada a una pantalla.

14 COMPARADORES MECANICOS
es un instrumento de medición de dimensiones que se utiliza para comparar cotas mediante la medición indirecta del desplazamiento de una punta de contacto esférica cuando el aparato está fijo en un soporte.

15 COMPARADORES NEUMATICOS
Los comparadores neumáticos se basan en la transformación de las variaciones en tamaño de las piezas en variaciones de presión o de flujo del aire

16 COMPARADORES ELECTROMECANICOS
un comparador electromecánico marca Tasa el cual para su calibración y validación tiene como referencia el interferómetro de calibración de bloques patrón

17 2 TRIGONOMÉTRICA ESFERAS Una esfera es un semicírculo que gira sobre su diámetro s que describe en el espacio un cuerpo geométrico llamado esfera CILINDROS Un cilindro es una superficie cilíndrica que se forma cuando una recta, llamada generatriz gira alrededor de otra recta paralela

18 MAQUINA DE MEDICION POR COORDENADAS
es un instrumento de medición  directa que utilizan un puntero o “palpador” físico con el que el operador puede ir tocando el objeto y enviando coordenadas a un fichero de dibujo. El puntero puede ir unido al sistema de registro de coordenadas mediante un brazo o codificador, o puede ser localizado y “trazado” por un sistema óptico

19 3 RELATIVA Diseñadas utilizando los cuerpos de las reglas electrónicas de medida, a estos equipos se les incorpora un equipo óptico con retículos de referencia, que permiten realizar mediciones de diferentes características superficiales. NIVEL Un nivel es un instrumento de medición utilizado para determinar la horizontalidad o verticalidad de un elemento. Existen distintos tipos y son utilizados por agrimensores ,carpinteros, albañiles, herreros, trabajadores del aluminio, etc.

20 RAGLAS OPTICAS Diseñadas utilizando los cuerpos de las reglas electrónicas de medida, a estos equipos se les incorpora un equipo óptico con retículos de referencia, que permiten realizar mediciones de diferentes características superficiales

21 RUGOSIMETROS Los rugosímetros sirven para determinar con rapidez la rugosidad de las superficies.  Los rugosimetros muestran la profundidad de la rugosidad

22 INSTRUMENTOS DE MEDICION ANGULARES

23 Son las clases de mediciones sobre un arco de circunferencia
Son las clases de mediciones sobre un arco de circunferencia. Son un capitulo básico en el estudio de la trigonometría, para comprender estos sistemas se debe el concepto de ángulo trigonométrico. . MEDIDA DIRECTA Cuando el valor es obtenido por comparación con una unidad conocida (patrón) ; grabada en el instrumento de medida .

24 1 CON TRAZOS O DIVISIONES
TRANSPORTADOR SIMPLE O SEMICIRCULAR,: Es la herramienta más básica  para medir el ángulo que constituyen dos caras de una pieza.  El transportador simple se compone de un semicírculo dividido en 180º y de una regla que gira sobre  el centro de dicho semicírculo, la cual puede establecerse en una posición específica debido a un  tornillo T.

25 GONIÓMETROS Es un instrumento de medición que se utiliza para medir ángulos, comprobación de conos y puesta a punto de las máquinas-herramientas de los talleres de mecanizado. Este tipo de goniómetro consta de un círculo graduado en 360º, el cual lleva incorporado un dial giratorio sobre su eje de simetría, para poder medir cualquier valor angular. El dial giratorio lleva incorporado un nonio para medidas de precisión.

26 2. CON DIMENSIÓN FIJA ESCUADRA Una escuadra es una plantilla con forma de triángulo rectángulo isósceles Estrictamente no deberían llevar escala gráfica al no ser herramientas de medición, pero algunos fabricantes las producen con una escala gráfica para usarse como instrumento de medición.

27 PATRON ANGULAR Es una unidad de medida aplicable a magnitudes angulares, grados. radianes. revoluciones CALIBRADORES CONICOS Es una herramienta utilizada en los trabajos de baleros y medidas de ranuras.

28  MEDIDA INDIRECTA 1 TRIGONOMÉTRICA:
Es cuando el valor se obtiene calculándolo a partir de formulas , que vincula una o mas medidas directas. 1 TRIGONOMÉTRICA: : FALSAS ESCUDRAS Es el instrumento tanto de medida como de trazado, que consta de dos reglas unidas por un eje alrededor del cual pueden girar. Su capacidad de movimiento le permite copiar ángulos, trasladarlos o si está graduada medirlos.

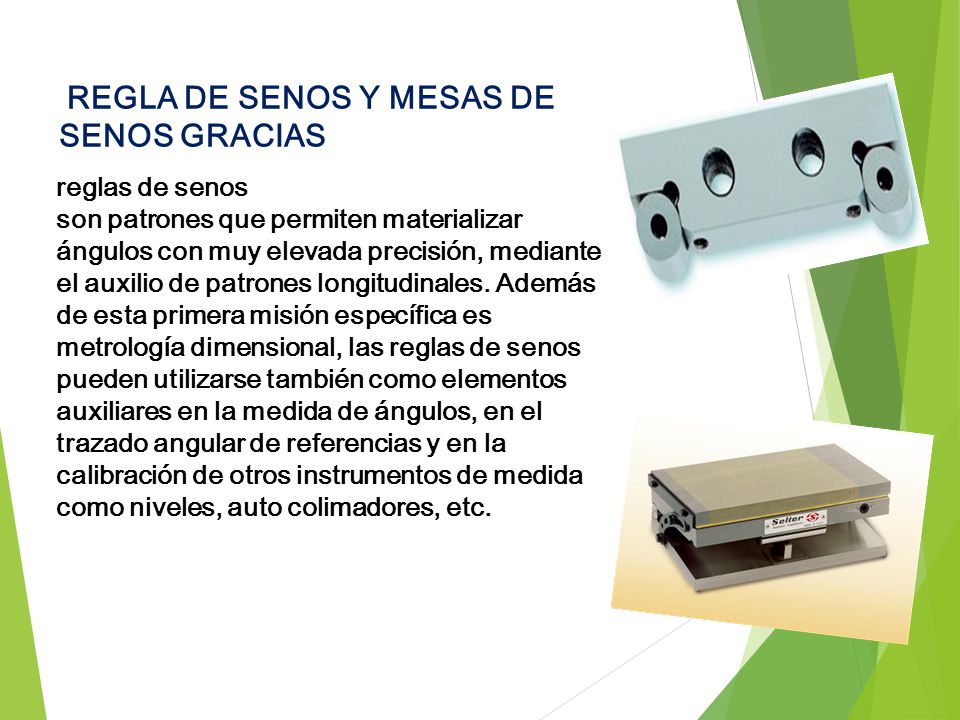

29 REGLA DE SENOS Y MESAS DE SENOS GRACIAS
reglas de senos son patrones que permiten materializar ángulos con muy elevada precisión, mediante el auxilio de patrones longitudinales. Además de esta primera misión específica es metrología dimensional, las reglas de senos pueden utilizarse también como elementos auxiliares en la medida de ángulos, en el trazado angular de referencias y en la calibración de otros instrumentos de medida como niveles, auto colimadores, etc.
