“CARLOS CASTREJON JIMENEZ” ESCUELA: CONALEP 027 Grupo: 203 Carrera:

Presentación del tema: "“CARLOS CASTREJON JIMENEZ” ESCUELA: CONALEP 027 Grupo: 203 Carrera:"— Transcripción de la presentación:

1 “CARLOS CASTREJON JIMENEZ” ESCUELA: CONALEP 027 Grupo: 203 Carrera:
ALUMNO: “CARLOS CASTREJON JIMENEZ” ESCUELA: CONALEP 027 Grupo: 203 Carrera: Electromecánica Nombre del maestro: “JUAN CARLOS BAHENA LINOS” Trabajo: Exposición del Vernier Materia ala que pertenece: Medición de Variable Físicas.

2 “CALIBRADOR VERNIER”

3 “CALIBRADOR VERNIER” El nonio o vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida.

4 “CALIBRADOR VERNIER” El nonio o vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida. EJEMPO:

5 “CALIBRADOR VERNIER” El nonio o vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida. EJEMPO:

6 PARA QUE SIRVE:

7 PARA QUE SIRVE: sirve para medir con precisión elementos pequeños (tornillos, orificios, pequeños objetos, etc.). Consiste en una regla fija de 12 cm con precisión de un milímetro, sobre la cual se desplaza otra regla móvil o reglilla (vernier). La reglilla graduada del vernier divide 9 mm en 10 partes iguales de manera que pueden efectuarse lecturas con una precisión de un décimo de mm. EJEMPLO:

8 PARA QUE SIRVE: sirve para medir con precisión elementos pequeños (tornillos, orificios, pequeños objetos, etc.). Consiste en una regla fija de 12 cm con precisión de un milímetro, sobre la cual se desplaza otra regla móvil o reglilla (vernier). La reglilla graduada del vernier divide 9 mm en 10 partes iguales de manera que pueden efectuarse lecturas con una precisión de un décimo de mm. EJEMPLO:

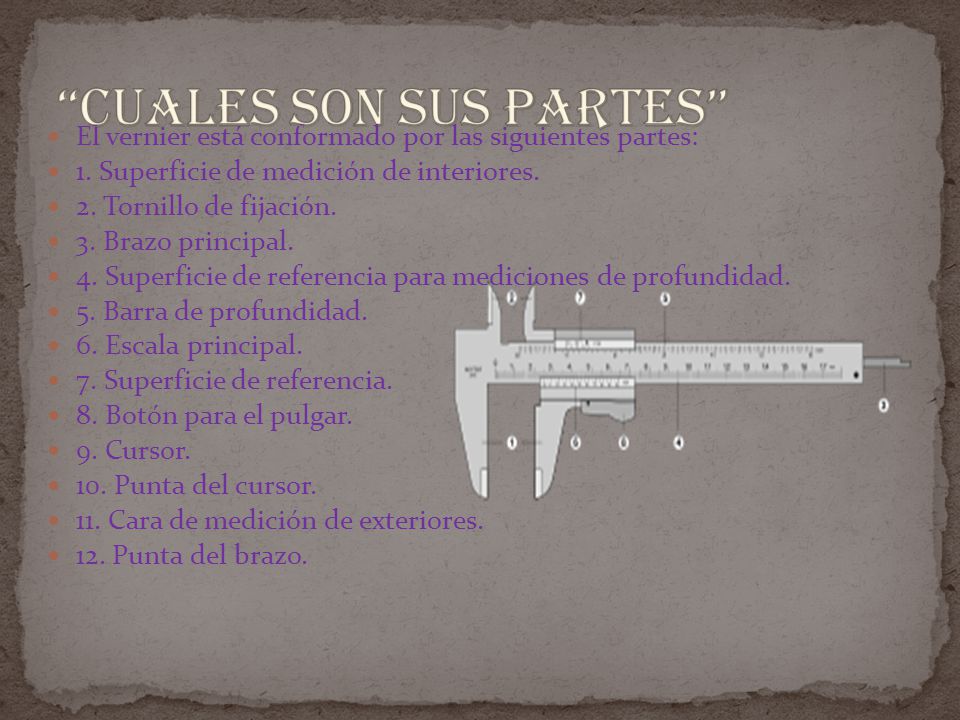

9 “CUALES SON SUS PARTES”
El vernier está conformado por las siguientes partes: 1. Superficie de medición de interiores. 2. Tornillo de fijación. 3. Brazo principal. 4. Superficie de referencia para mediciones de profundidad. 5. Barra de profundidad. 6. Escala principal. 7. Superficie de referencia. 8. Botón para el pulgar. 9. Cursor. 10. Punta del cursor. 11. Cara de medición de exteriores. 12. Punta del brazo.

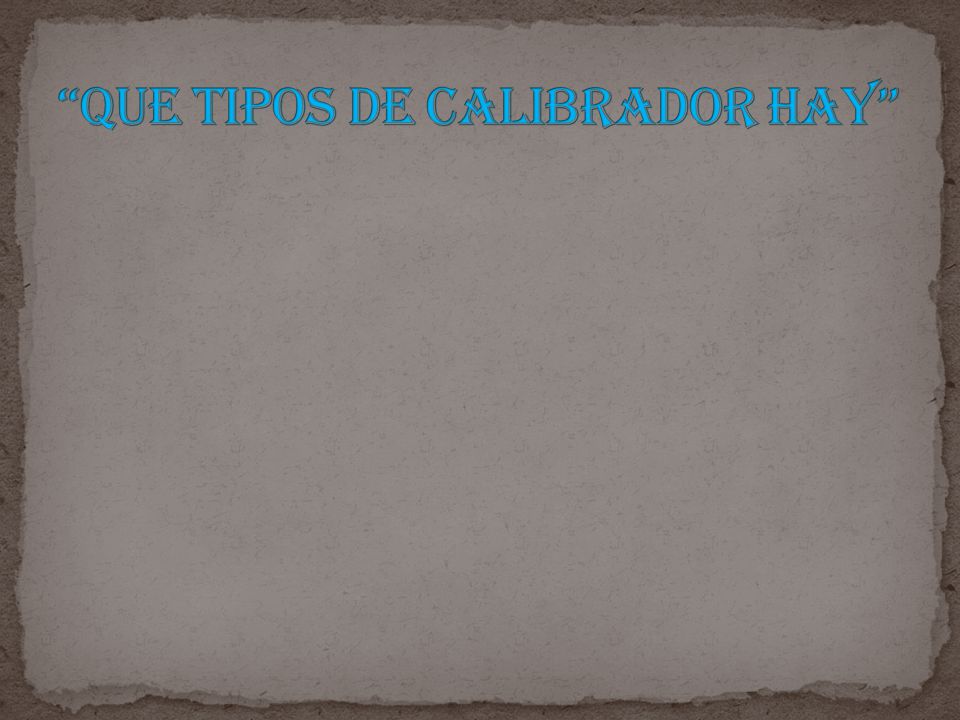

10 “Que tipos de calibrador hay”

11 “Que tipos de calibrador hay”
CLASIFICACIÓN DE LOS DIFERENTES TIPOS DE CALIBRADORES 1Calibradores para trabajo pesado con ajuste fino 2Calibrador con palpador ajustable o de puntas desiguales 3Calibrador con palpador ajustable y puntas cónicas 4Calibrador con puntas delgadas para ranuras estrechas 5Calibrador para espesores de paredes tubulares 6Calibrador de baja presión con fuerza constante 7Calibrador con indicador de cuadrante 0 carátula 8Calibrador para profundidades 9Calibradores electro digitales

12

13 * * *“Fin”* *“Fin”*
