1 Conectándonos a la industria

2 Unidades de Aire

3 Terminología F - R - L Unidades de Preparación Unidades de Preparación Trios Trios Unidades de Combo Unidades de Combo Porque se le llaman… ?????

4 Porque y donde son necesarios ???? Porque el aire comprimido es húmedo y sucio Son necesarios por seguridad Equipo y herramientas requieren lubricación

5 Porque el filtro ??? Humedad- Vapor de Agua Agentes contaminadores de aire Agentes contaminadores de aire Aceite y Calor del compresor Aceite y Calor del compresor Oxidación Oxidación Para eliminar …..

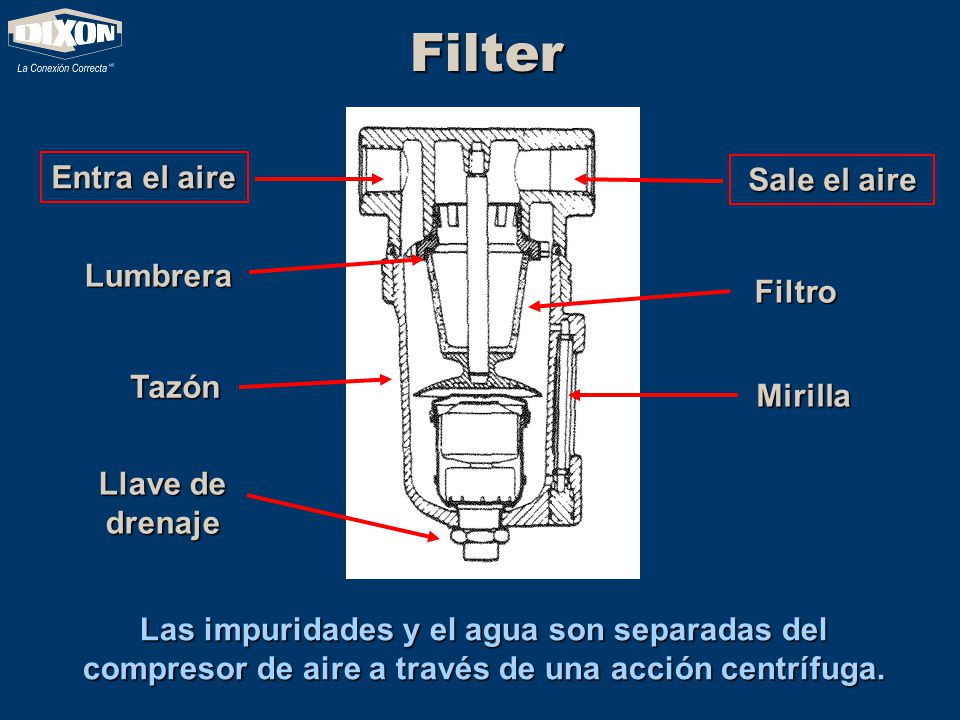

6 Filter Entra el aire Sale el aire Lumbrera Tazón Filtro Mirilla Llave de drenaje Las impuridades y el agua son separadas del compresor de aire a través de una acción centrífuga.

7 Porque si nos equivocamos de presión …. La herramienta dura menos tiempo Reduce el Desempeño Reduce el Desempeño Desperdicia aire Desperdicia aire Cuesta dinero Cuesta dinero Porque un regulador ???

8 Regulador El aire entra El aire sale Perilla de fijación ajustable Resorte principal Ensamble del diafragma Ensamble de la válvula Resorte de la válvula Fijación manual permite un flujo controlado de la corriente de aire.

9 Porque un lubricador ??? La herramienta duraría menosLa herramienta duraría menos Reparaciones Caras/ReemplazosReparaciones Caras/Reemplazos Porque sin ella usted sufriría …….

10 Lubricador Al manipular la perilla ajustable, se requiere de una cantidad precisa de lubricante para el aparato neumático. PRECAUCION Utilizar lubricantes para herramienta de aire únicamente !!! No existen substitutos !!!

11 Filtros, Lubricadores, y Reguladores los ofrecemos en tamaños básicos ……… i.e.:La unidad puede ser ofrecida en ¼” básico, o½” Básica, etc. i.e.: La unidad puede ser ofrecida en ¼” básico, o½” Básica, etc.

12 Al hablar de los F-R-L, al decir básico, es un indicador de que todas las pipas internas en cada unidad equivalen al de un tubo Schedule 40. Los puertos de entrada y salida pueden variar, pero los internos permanecen constante al de una pipa Schedule 40.

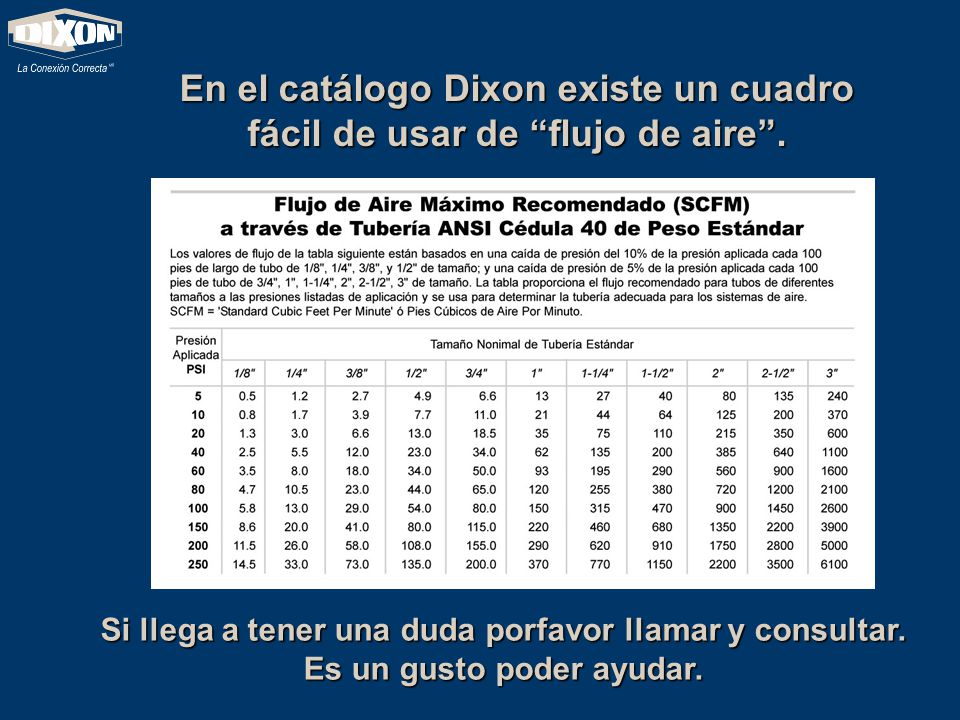

13 En el catálogo Dixon existe un cuadro fácil de usar de “flujo de aire”. Si llega a tener una duda porfavor llamar y consultar. Es un gusto poder ayudar.

14 En el catálogo Dixon WilkersonWilkerson NorgrenNorgren WattsWatts

15 Alguna pregunta ????
