1 HOFFMAN Manejo de vapor

2 2HONEYWELL - CONFIDENTIAL File Number Series 2000 PRV Trampa F & T Regulador Temperatura Venteo Trampa Cubeta Invertida Trampa Termodisco Producto Comercial

3 3HONEYWELL - CONFIDENTIAL File Number Trampas de Vapor Hoffman

4 4HONEYWELL - CONFIDENTIAL File Number Conceptos Básicos de Calor Vapor 212°F Agua

5 5HONEYWELL - CONFIDENTIAL File Number Steam In Condensate Out Shell Intercambiador de Calor con Vapor

6 6HONEYWELL - CONFIDENTIAL File Number Una Trampa de Vapor debe de ….. Abrir,Abrir, para dejar salir el aire y/o gases del sistema de vapor. - Permite la entrada de vapor al intercambiador y a otros equipos. CerrarCerrar, para prevenir perdida de vapor - Ahorrar dinero AbrirAbrir, para drenar el condensado - Para permitir calentamiento continuo - Para prevenir escamas, corrosión y daños

7 7HONEYWELL - CONFIDENTIAL File Number Tipos de Trampas TermostáticaTermostática MecánicaMecánica - Flotador - Cubeta Invertida TermodinámicaTermodinámica

8 8HONEYWELL - CONFIDENTIAL File Number 8C ½ a ¾ 125 psig 9C psig 17C ½ a 1 25 psig Trampa Termostática

9 9HONEYWELL - CONFIDENTIAL File Number Trampa de Flotador Series C Series X Series H Series I

10 10HONEYWELL - CONFIDENTIAL File Number Series H4 conexiones ¾ a a 150 psi Series Iconexiones en línea ¾ a 1-1/4 15 a 125 psi Series Cconexiones en cubierta 1-1/2 a 2-1/2 15 a 175 psi Trampa de Flotador

11 11HONEYWELL - CONFIDENTIAL File Number Características Rápida eliminación de aire Auto drenado Gran capacidad de manejo de condensados Amplio rango de presiones Puede ser dañada por golpes de ariete Trampa de Flotador y Termostática

12 12HONEYWELL - CONFIDENTIAL File Number Aplicaciones Cargas intermitentes, rápida eliminación de aire Cargas Moduladas, donde varían los flujos Piernas recolectoras Calentadores Serpentines para aire Intercambiadores Tanques con serpentín Trampa de Flotador y Termostática

13 13HONEYWELL - CONFIDENTIAL File Number Series B0 Conexión lateral ½ a ¾ 20 a 150 psi Series B1, B2, B3, B4 Conexión lateral ½ a 1-3/4 20 a 150 psi Series B6 Conexión vertical 1-½ a 2 25 a 250 psi Trampa de Cubeta Invertida

14 14HONEYWELL - CONFIDENTIAL File Number Características Resistente al golpe de ariete Operación abierta-cerrada Amplio rango de presiones Trampa de Cubeta Invertida

15 15HONEYWELL - CONFIDENTIAL File Number Aplicaciones La mejor aplicación es donde la carga de condensado es estable Donde el condensado debe ser elevado por encima de la línea de retorno Piernas recolectoras de operación continua Equipos de lavandería Trampa de Cubeta Invertida

16 16HONEYWELL - CONFIDENTIAL File Number Trampa de Termodisco Series TD6520 3/8 a psig Series TD6420 (filtro) 3/8 a psig

17 17HONEYWELL - CONFIDENTIAL File Number Características Robusta Fácil de mantenimiento Auto drenaje cuando es instalada en posición vertical Ruidosa Pequeños pasajes internos Trampa de Termodisco

18 18HONEYWELL - CONFIDENTIAL File Number Aplicaciones Recomendada para trazado de líneas donde el congelamiento golpe de ariete o vibraciones pueden ocurrir Trazado de tuberías Piernas recolectoras exteriores Equipo de tintorerías Trampa de Termodisco

19 19HONEYWELL - CONFIDENTIAL File Number REGULADORES DE TEMPERATURA

20 20HONEYWELL - CONFIDENTIAL File Number Regulador Series Vías calentamiento 2-Vías enfriamiento 3-Vías mezclado 3-Vías divergir

21 21HONEYWELL - CONFIDENTIAL File Number 1140 Características Económica Fácil ajuste de temperatura Regula calentamiento Regula enfriamiento Respuesta lenta Capilar de 10 pies

22 22HONEYWELL - CONFIDENTIAL File Number 1140 Aplicaciones Cualquier aplicación con cambios graduales, cargas continuas donde la simplicidad y costo precedan a un control preciso tales como: - CALENTADORES DE TANQUES DE AGUA - SERPENTINES DE TANQUES - MEZCLADO DE AGUA CALIENTE-FRIA - POSTENFRIADORES DE COMPRESORES - ENFRIADORES DE DESFOGUES DE TANQUES

23 23HONEYWELL - CONFIDENTIAL File Number SERIES 2000 VALVULA REGULADORA DE PRESION

24 24HONEYWELL - CONFIDENTIAL File Number Series 2000 Series ½ hasta 2 - NPT Series hasta lb. Bridada Series hasta lb. Bridada

25 25HONEYWELL - CONFIDENTIAL File Number Series SPS Piloto de Presión de Resorte Series 2000 Pilotos de Control

26 26HONEYWELL - CONFIDENTIAL File Number Hoffman Series 21 Válvulas de Templado Controla la temperatura del agua en aplicaciones de mezcla - Radiadores de piso - Procesos Industriales Fácil ajuste de temperatura - Modelo 21 de 140 a 200°F - Modelo 21H de 100 a 200°F - Modelo 21LT de 100 a 140°F Cuerpo de latón resistente a la corrosión Disponibles en ¾ a 2 NPT Excelente elección en aplicaciones para agua no potable

27 27HONEYWELL - CONFIDENTIAL File Number Válvulas de Venteo o Eliminadoras de aire La línea mas completa de válvulas de vento en la industria Para uso en líneas principales y de proceso de agua caliente o fría a alta presión. Presión Max 250 psig (17.3 bar) Temperatura Max. 300°F (149°C) Para uso en líneas principales y de proceso de agua caliente o fría Presión Max 150 psig (10.3 bar) Temperatura Max. 250°F (121°C) Para uso en líneas principales y de proceso de agua caliente o fría. Presión Max 75 psig (5.2 bar) Temperatura Max. 250°F (121°C)

28 28HONEYWELL - CONFIDENTIAL File Number Filtros Tipo Y Aplicaciones en tuberías de vapor, aceite o agua Fundición en hierro o latón - extremos NPT ½ hasta psig Fundición en hierro – extremos Bridados 2-1/2 hasta y 250 psig

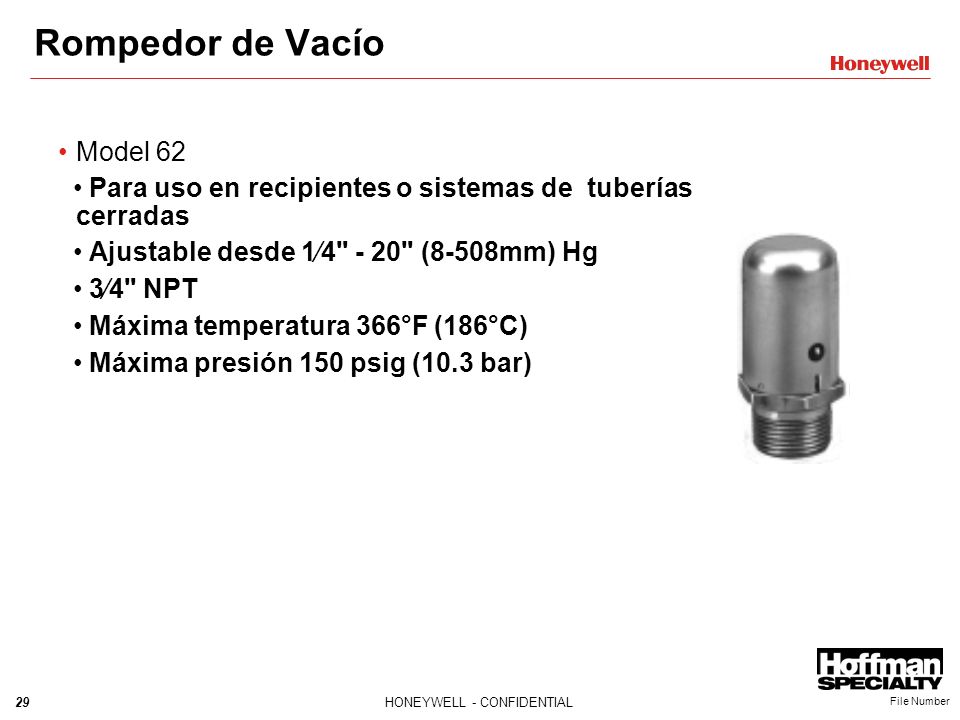

29 29HONEYWELL - CONFIDENTIAL File Number Rompedor de Vacío Model 62 Para uso en recipientes o sistemas de tuberías cerradas Ajustable desde 14" - 20" (8-508mm) Hg 34" NPT Máxima temperatura 366°F (186°C) Máxima presión 150 psig (10.3 bar)

30 30HONEYWELL - CONFIDENTIAL File Number
