1 Conectándonos a la industria

2 Ensambles de Mangueras de Vapor

3 Recuerden El vapor es……… Minimo de 212 F

4 DSC Catalogo Ver el catalogo en la pg (#603) Proporcion directa entre la presion y el vapor saturado. La temperatura aumenta conforme la presion aumenta y viceversa.

5 Si ud esta trabajando a una temperatura de vapor saturado de 372 F. Cual es la presion? 163 psi Si ud trabaja en una aplicacion con 244. Cual es la temperatura del vapor? 404° F

6 RMA (Rubber Manufacturers Association) (Asociacion de fabricantes de Hule) Ha designado al vapor como el material mas peligroso de TODOS los posibles materiales que pueden pasar por una manguera. Por tal razon, requiere un factor de seguridad de 10 a 1.

7 Dixon… con la intencion de cumplir las normas de la RMA, recomienda unicamente nuestro sistema Boss cuando se trabaje con mangueras de vapor.

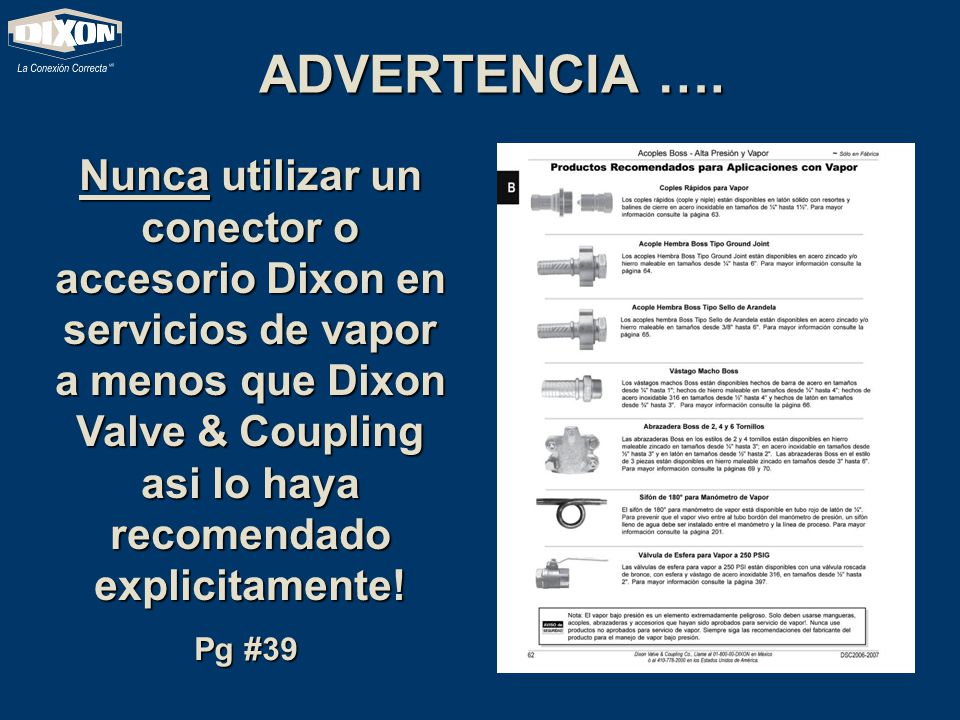

8 ADVERTENCIA …. Nunca utilizar un conector o accesorio Dixon en servicios de vapor a menos que Dixon Valve & Coupling asi lo haya recomendado explicitamente! Pg #39

9 El sistema Boss Para servicios de Vapor

10 El sistema Boss Disponible desde ¼ hasta 6 Disponible desde ¼ hasta 6 Hasta un máximo de 450 grados F Hasta un máximo de 450 grados F Disponible en Hierro, Hierro Maleable, Acero Inoxidable, y laton. Disponible en Hierro, Hierro Maleable, Acero Inoxidable, y laton.

11 Vástagos machos Boss Diametros Interiores de 1y menores son maquinados con un vastago de barbado estandard. Diámetros Interiores de 1 ¼ y mayores son de vástagos con barbado especial de Hierro Maleable.

12 Vastagos Machos Boss Roscado Macho NPT Collar para abrazaderas Boss Tuerca para trabajo pesado Hexagonal

13 Boss Estilo Hembra Washer Tuerca con superficie plana Washer plana Superficie plana en el vastago de la manguera Cuello para la abrazadera

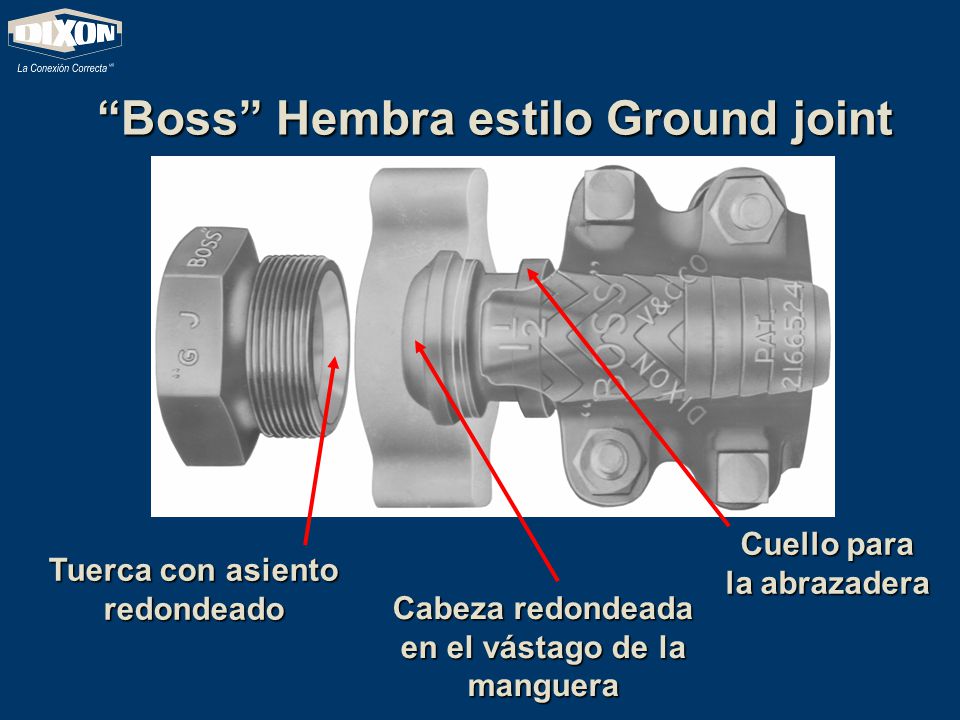

14 Boss Hembra estilo Ground joint Tuerca con asiento redondeado Cabeza redondeada en el vástago de la manguera Cuello para la abrazadera

15 Nombrar los dos estilos de Acoples Hembras Boss. Estilo Hembra Washer Estilo Hembra Washer& Estilo Hembra Ground Joint Estilo Hembra Ground Joint

16 Accesorios Boss comunmente usados Vastago Macho LP Boss Enmendador de mangueras Boss Tuerca doble Empaque Tuerca Macha Tuerca Hembra Tapa Wing Nut Adaptador Hembra Adaptador Macho Para servicio de Vapor

17 Flujo en frio …………..Flujo en frio ………….. ……. Es un fenomeno relacionado con el Hule. El hule huye de los puntos de estres! Presion y calor intensifican el Flujo en Frio. El vapor tiene caracteristicas de vapor y de presion, es por eso que es bien importante escoger las abrazaderas correctas.

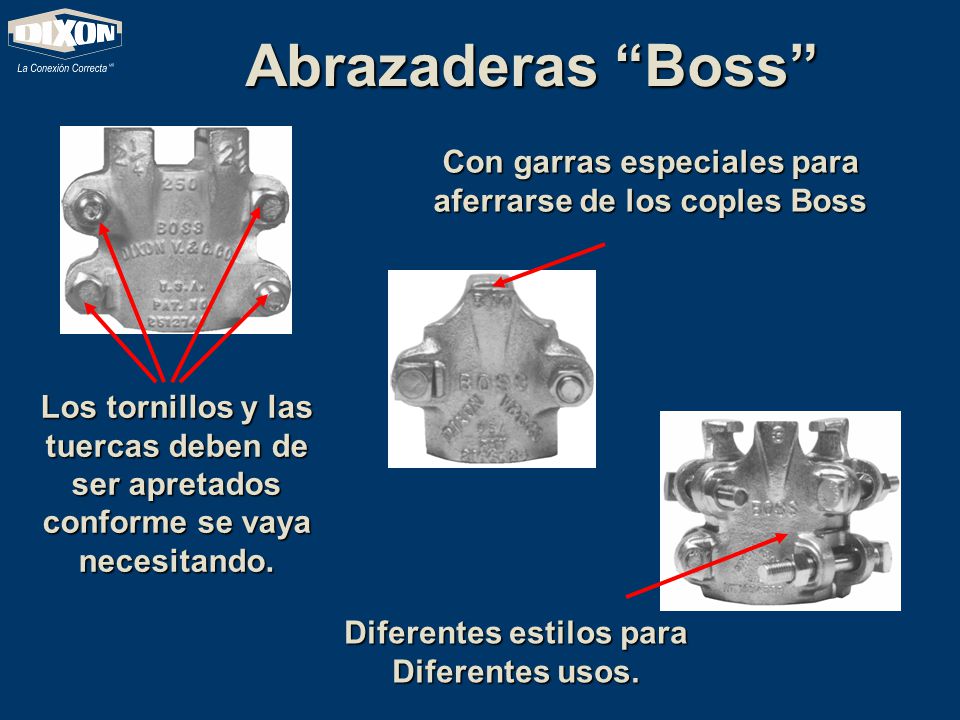

18 Abrazaderas Boss Los tornillos y las tuercas deben de ser apretados conforme se vaya necesitando. Con garras especiales para aferrarse de los coples Boss Diferentes estilos para Diferentes usos.

19 Las garras de la abrazadera estan correctamente aferradas al acople. Las secciones de la abrazadera no se tocan entre si …. Suficiente espacio para reajustar. Marcada con etiqueta de advertencia.

20 Los dedos no estan agarrando el cople correctamente. Las secciones de la abrazadera se tocan entre si. No esta etiquetada

21 Abrazaderas Boss El torque de los tornillos y las tuercas de las abrazaderas Boss van a variar acorde a su tamaño. EL DSC tiene una seccion que le dara el valor del torque de la abrazadera en Pie Libra.

22 Catalogo DSC Seccion de Abrazaderas Boss Se puede encontrar informacion de la abrazadera recomendada acorde al tamaño y del torque. D.I. de la Mang. Rango del D.E. Torque

23 Como apretamos una abrazadera Boss? Apretando los tornillos y tuercas Como aprieto los tornillos y tuercas de las abrazaderas Boss? Acorde a los valores de torque dados en la seccion Boss del catalogo.

24 Conexiones rapidas para vapor ADVERTENCIA: No desconectar cuando la linea esta activa

25 Desconexiones Rapidas de Vapor Tasada a un maximo de 100 psi de vapor saturado (338 grados F). Tasada a un maximo de 100 psi de vapor saturado (338 grados F). EL cople y su conector cuentan con una valvula que cierra el sistema automaticamente gracias a un resorte. EL cople y su conector cuentan con una valvula que cierra el sistema automaticamente gracias a un resorte. Cuenta con un cuello grande para que el operador lo pueda agarrar aun con guantes. Cuenta con un cuello grande para que el operador lo pueda agarrar aun con guantes. Disponible desde ¼ hasta 1 ½. Disponible desde ¼ hasta 1 ½.

26 Las conexiones rapidas de Vapor tienen roscado Hembra NPT … Para que funcione correctamente en una linea de vapor, estos deben de eser enroscados a un Boss macho y asegurado con una abrazadera Boss !

27 Conexiones Rapidas de Vapor Para poder drenar un ensamble de manguera de vapor correctamente, que tiene fittings tipo valvula, hay dos opciones disponibles : Esperarse a que la linea de servicio se enfrie. Quitar las conexiones rapidas de vapor completamente y drenarlo. Esperarse a que la linea de servicio se enfrie. Quitar las conexiones rapidas de vapor completamente y drenarlo. Esperarse a que la linea de servicio se enfrie. Insertar un conector al ensamble, y dirigir la manguera para que drene el agua. Esperarse a que la linea de servicio se enfrie. Insertar un conector al ensamble, y dirigir la manguera para que drene el agua.

28 Dos preguntas mas…? Cual es la maxima presion y temperatura a la cual se puede usar una Conexion Rapida de Vapor? degrees F. Se puede conectar una conexion Rapida de vapor directamente a la manguera? NO ….. Porque tiene roscado Hembra y debe de ser usado con un Boss Macho.

29 Alguna pregunta?

30
