Tema 2: DOCUMENTACIÓN DE PROYECTOS TÉCNICOS

Presentación del tema: "Tema 2: DOCUMENTACIÓN DE PROYECTOS TÉCNICOS"— Transcripción de la presentación:

1 Tema 2: DOCUMENTACIÓN DE PROYECTOS TÉCNICOS

2 INDICE Generalidades. Memoria. 2.1. Memoria Descriptiva.
2.2. Anexos a la Memoria. Planos. Pliego de Condiciones. 4.1. Pliego de Condiciones Generales. 4.2. Pliego de Condiciones Particulares. Presupuesto.

3 1. GENERALIDADES. Para que en España un proyecto tenga validez legal debe estar constituido como mínimo por: Memoria (con sus anexos correspondientes). Planos. Pliego de condiciones. Mediciones-presupuestos. -Con carácter Contractual: planos, pliego de condiciones. -Con carácter Informativo: memoria, mediciones-presupuesto, Otros. -Los que realizan los proyectos son los Ingenieros, tanto Técnicos como Superiores. -Cada documento debe llevar su propio índice y deben ir firmados al final por el proyectista de su puño y letra, conjuntamente con la fecha.

4 2. MEMORIA. Su función es describir todo el Proyecto.
Debe explicar y justificar el proyecto La Memoria se divide en dos partes:

5 2.1. MEMORIA DESCRIPTIVA. Peticionario. Objeto del proyecto.
Antecedentes. Viabilidad del proyecto. Localización. Maquinaria y Equipos. Instalaciones. Estudio Básico o Plan de Seguridad e Higiene. Planificación y Programación de las obras e instalaciones. Resumen General.

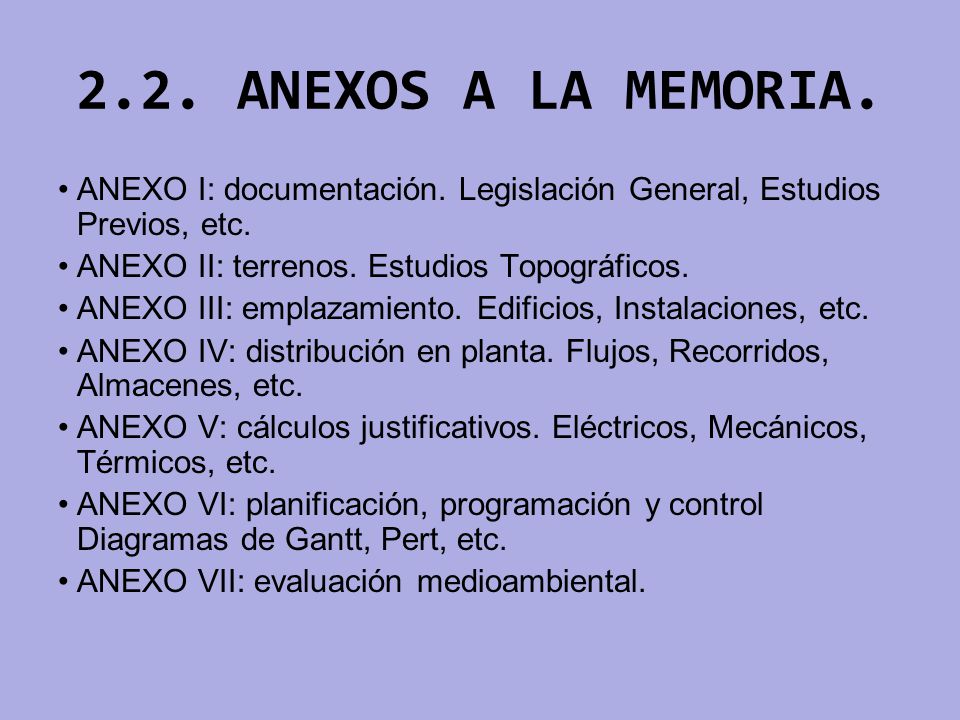

6 2.2. ANEXOS A LA MEMORIA. ANEXO I: documentación. Legislación General, Estudios Previos, etc. ANEXO II: terrenos. Estudios Topográficos. ANEXO III: emplazamiento. Edificios, Instalaciones, etc. ANEXO IV: distribución en planta. Flujos, Recorridos, Almacenes, etc. ANEXO V: cálculos justificativos. Eléctricos, Mecánicos, Térmicos, etc. ANEXO VI: planificación, programación y control Diagramas de Gantt, Pert, etc. ANEXO VII: evaluación medioambiental.

7 3. PLANOS. Documento con carácter vinculante junto con el Pliego de Condiciones. Son parte del Contrato de Obra.

8 3.1. Formato. Tipo de Papel: UNE-A0: 841mm x 1189mm

9 3.2. CLASIFICACIÓN. Croquis o Bocetos: Se realizan a mano alzada y sin emplear ningún tipo de escala. no forman parte del Proyecto de la Obra sino del Anteproyecto. Esquemas: representan de forma simbólica las conexiones interiores y/o exteriores de los distintos dispositivo o aparatos. Planos: representación en dos dimensiones, a escala, del conjunto de elementos tridimensionales que componen una obra. -Planos de Localización, Situación o Emplazamiento de las obras: Dan una visión del lugar donde se realizan las obras. -Planos Generales o de Conjunto (Distribución en planta): Proporcionan una visión global o de conjunto de todo el Proyecto o de una unidad constructiva del mismo. -Planos de Detalle: Están constituidos por los despieces de cada una de las unidades constructivas.

10 3.3. Escalas. La escala de un plano es la proporción entre la dimensión de un elemento en el plano y la que tiene en la realidad. -Las escalas de Reducción:

11 -Las escalas de Ampliación:

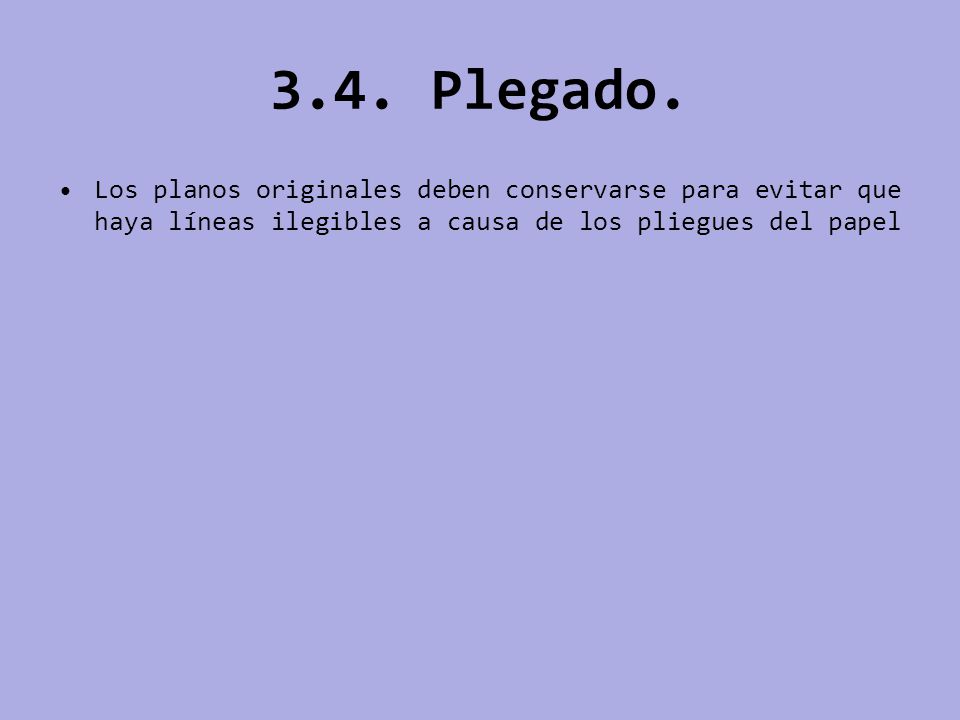

12 3.4. Plegado. Los planos originales deben conservarse para evitar que haya líneas ilegibles a causa de los pliegues del papel

13 4. PLIEGO DE CONDICIONES. Recogen las exigencias de índole técnica, legal y económica que han de regir la ejecución del proyecto. Es un documento vinculante al igual que los planos, que se incorpora al contrato de ejecución de obra. Debe estar firmado de puño y letra por el proyectista con la fecha indicada. El documento consta de dos grandes apartados: -Pliego de condiciones generales. -Pliego de condiciones particulares.

14 4.1. Pliego de Condiciones Generales.
Se divide a su vez en tres: Pliego de Condiciones Generales Facultativas: regulan las relaciones entre el contratista y el Director de Obra. Pliego de Condiciones Generales Administrativas: regulan las relaciones entre la Propiedad y el Contratista. Pliego de Condiciones Generales Legales: Fija las condiciones legales que debe cumplir el Contratista y especifica el tipo de Contrato y adjudicación que ha de regir.

15 4.2. Pliego de Condiciones Particulares (Normativa).
Establece las especificaciones particulares para la obra En España se deberá seguir la normativa o reglamentación española, fundamentalmente las Normas UNE (Una Norma Española).

16 5. PRESUPUESTO. Refleja el Coste del Proyecto.
