GENERALIDADES SONAR LATERAL

Presentación del tema: "GENERALIDADES SONAR LATERAL"— Transcripción de la presentación:

1 GENERALIDADES SONAR LATERAL

2 Información General Levantamiento Sonar de Barrido Lateral
Un sonar de barrido lateral puede ser usado para una amplia variedad de operaciones de levantamiento. Búsqueda y Recuperación Identificación Geológica Levantamientos Pre / Post dragado Verificación de Blancos y ubicación Es también una herramienta útil para correlacionar y verificar datos batimétricos Naugragios con sombra (en blanco) Datos Sonar Lateral mostrando cambios en sedimento

3 Operaciones Sonar Lateral
Un Sonar de Barrido Lateral: No le dará información de profundidad. Use una sonda monohaz o Multihaz para eso. Me dará información sobre blancos en el fondo marino, incluyendo su posición y altura sobre el fondo. Le dará en tiempo real información a cerca de la altura del pescado sobre el fondo. Puede ser usado para clasificación del fondo marino. Tiene un barrido esto es no dependiente de la prof., (a diferencia de un sistema multihaz).

4 Tipos de Sonar Lateral La frecuencia del Sonar Lateral puede variar desde 100kHz a mas de 1MHz. A más alta frecuencia, mejor su resolución, pero mas corto será el alcance. Ejemplo: 100 Khz podría ser capaz de detectar objetos a 300metros, mientras uno de 900Khz trabajará a 45 metros Sonar Lateral pueden ser análogo o digital. Con un sistema Análogo, un A/D es necesario. Vea la presentación Sonar de Barrido Lateral EQUIPOS por detalles. Algunos sistemas de barrido lateral son multi-ping, y pueden ser usados mientras viaja a alta velocidad (10 a 12 nudos) Sistemas de ping sencillo requieren que levante a velocidades más bajas para asegurar 100% de cobertura. Sistemas Sonar Lateral son diferidos en fase (interferométricos), proveyendo sonar lateral y batimetría simultánea. Refiérase a las notas HYSWEEP para registro de este tipo de sistemas

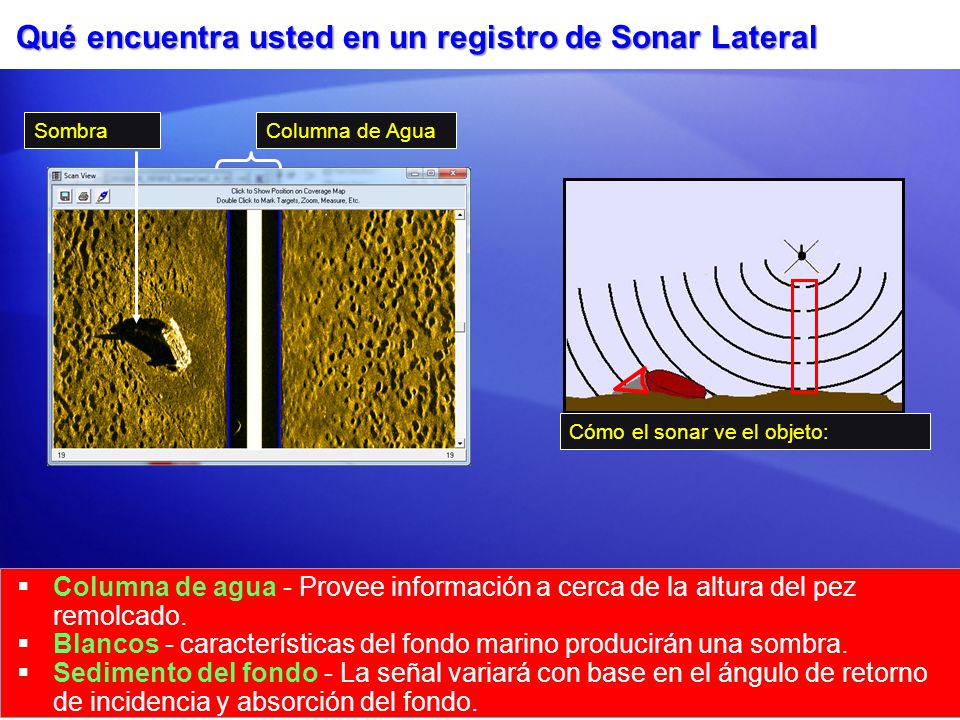

5 Qué encuentra usted en un registro de Sonar Lateral
Sombra Columna de Agua Cómo el sonar ve el objeto: Columna de agua - Provee información a cerca de la altura del pez remolcado. Blancos - características del fondo marino producirán una sombra. Sedimento del fondo - La señal variará con base en el ángulo de retorno de incidencia y absorción del fondo. 5

6 Altura Pez Remolcado sobre el Fondo - Use la regla del 8% al 20% durante el levantamiento
RANGO DE ESCALA Altura óptima del Pez 50 metros 4 – 10 metros 75 metros 6 – 15 metros 100 metros 8 – 20 metros Porqué 8 – 20% del rango de escala? Esta altitud proveerá el mejor ángulo de incidencia (reflexión de un objeto) para un retorno de sonar. Cuando esté usando un montaje fijo de sonar lateral la imagen puede degradarse en profundidades de agua de más de 40 metros. El ángulo es demasiado pronunciado

7 Calidad imagen vs. ubicación
Blancos en estas áreas podrían pasarse por alto o no pueden ser medidos con precisión Ubicación ideal para blancos El sonar lateral no tendrá retorno en el área del nadir. La imagen del sonar lateral típicamente se degrada en el extremo externo del barrido Cuando este ejecutando operaciones de levantamiento, la mejor imagen estará en el centro del barrido

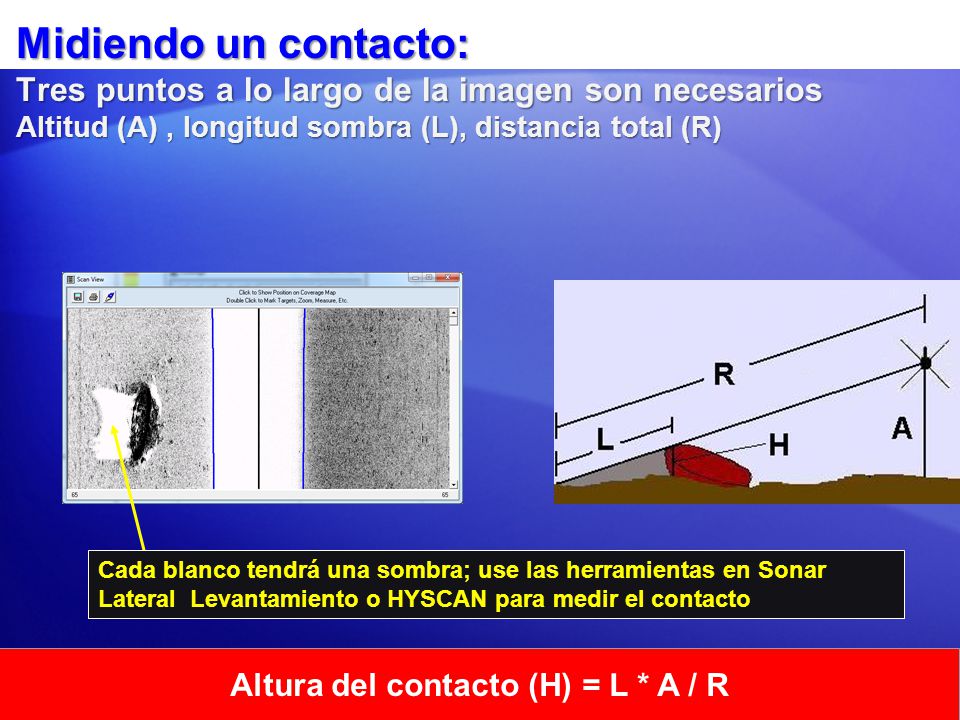

8 Altura del contacto (H) = L * A / R
Midiendo un contacto: Tres puntos a lo largo de la imagen son necesarios Altitud (A) , longitud sombra (L), distancia total (R) Cada blanco tendrá una sombra; use las herramientas en Sonar Lateral Levantamiento o HYSCAN para medir el contacto Altura del contacto (H) = L * A / R 8

9 Despliegue del Sonar Lateral
Despliegue del Pez Remolcado (Towfish) Transdúceres de Sonar Lateral son típicamente montados en un pez remolcado (towfish). Para operaciones de aguas someras ellos pueden ser montados al casco.

10 Operaciones de Sonar Lateral
Remolcado versus Sistemas montados (fijado) al Casco. Beneficios Problemas Remolcado Sonar esta cerca al fondo Posición del pescado Mínimo movimiento puede no ser conocido Ideal para aguas profundas Casco Posición precisa No ideal para aguas profundas No golpeará en el fondo Movimiento de la embarcación se verá en las imágenes de sonar lateral. Dos opciones para operar el sistema: remolcado o montado en el casco. La lista muestra los beneficios y problemas con cada método. 10

11 Qué hacer con datos de Sonar de Barrido Lateral Mosaicos y Blancos
Mosaico de 5 líneas Mosaico: (HYSCAN) & GEOCODER Líneas de levantamiento pueden ser unidas juntas para proveer una representación 2D del fondo marino y salvarlas como un archivo GeoTif. Blancos: HYSCAN Capture y mida objetos en el fondo marino. Blancos pueden ser salvados a un archivo para reportes Clasificación del Fondo: GEOCODER Reporte blancos en HYSCAN 11
