1 CONFERENCIA MOLDES DE INYECCIÓN

2 INTRODUCCION

3 NOBLE… Empresa peruana de nivel mundial Más de 70 años en el mercado Facturación de 20 MM USD Presencia regional en Colombia, Perú y Chile. Certificados ISO 9001:2008 con TÜV - Reihnland Crecimiento anual del 18% en los últimos 7 años Experiencia armando plantas completas (llave-en-mano) Clientes líderes de segmentos Participamos en las industrias del plástico, empaque e impresión no gráfica metal-formado y metalmecánica. Clientes medianos y pequeños que han crecido en conjunto… en resumen…

4 UNA SOLUCIÓN… CONFIABLE Y PRODUCTIVA

5 TEMAS PREVIOS

6 TEMAS PREVIOS… EsquemaFuncionamientoFases de InyecciónCaracterísticasTipos de inyectorasCostos de Inyección

7 ESQUEMA

8 TEMAS PREVIOS… EsquemaFuncionamientoFases de InyecciónCaracterísticasTipos de inyectorasCostos de Inyección

9 TEMAS PREVIOS…

10

11 EsquemaFuncionamientoFases de InyecciónCaracterísticasTipos de inyectorasCostos de Inyección

12 TEMAS PREVIOS…

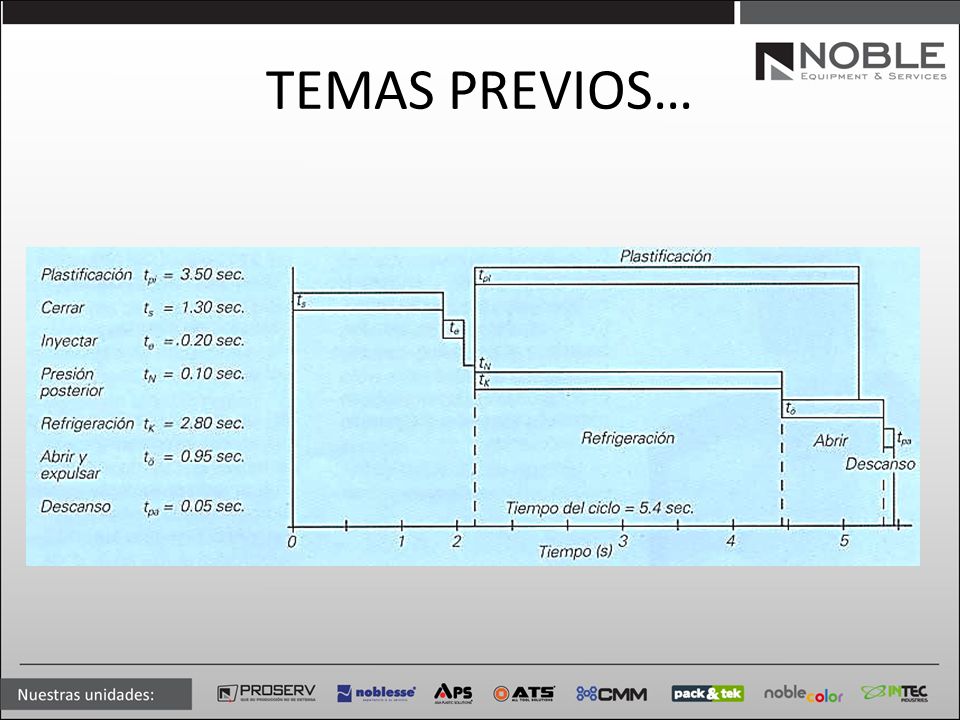

13 Aproximación Inyección Mantenimiento de Presión Refrigeración Dosificación Apertura y retracción de husillo

14 TEMAS PREVIOS…

15 EsquemaFuncionamientoFases de InyecciónCaracterísticasTipos de inyectorasCostos de Inyección

16 TEMAS PREVIOS… Unidaddeinyección:Unidad de inyección: Presión máxima de inyección (1.000 a 2.500 bares) Capacidad de inyección (hasta 20.000 cm3) Capacidad de plastificación (g/s) Caudal de inyección (100 a 10.000 cm3/s) Diámetro del husillo Zonas de calefacción Unidaddecierre:Unidad de cierre: Fuerza de cierre (500 kN a 50.000 kN)General: Tiempo de ciclo en vacío (1 a 25 s)

17 TEMAS PREVIOS… EsquemaFuncionamientoFases de InyecciónCaracterísticasTipos de inyectorasCostos de Inyección

18 TIPOS DE INYECTORA

19 TEMAS PREVIOS… EsquemaFuncionamientoFases de InyecciónCaracterísticasTipos de inyectorasCostos de Inyección

20 TEMAS PREVIOS… Términos significativos de los costes de inyección – Coste maquina – Coste material – Coste molde Coste horario de la maquina – c a = coste amortización – c e = coste de energía – c m = coste de mantenimiento – i = índice de costes indirectos – t = horas de trabajo – e = tasa de ocupación de la maquina

21 TEMAS PREVIOS… Coste del componente inyectado – t c = tiempo de ciclo – c mat = coste material de un componente – n = tamaño de la serie

22 Cotización de un molde

23 MOLDES DE INYECCION

24 El molde de inyección

25

26

27 Partes del molde

28 TIPOS DE MOLDE

29 Molde Standard

30 Moldes de carros auxiliares exteriores

31 Molde de correderas interiores

32 Moldes de noyos desplazables

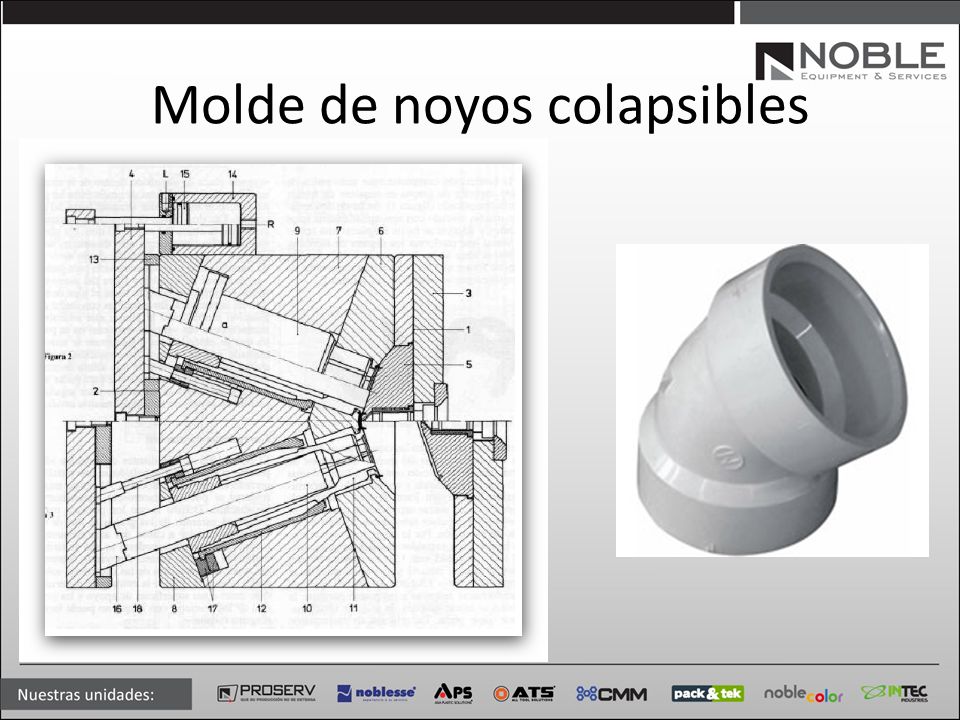

33 Molde de noyos colapsibles

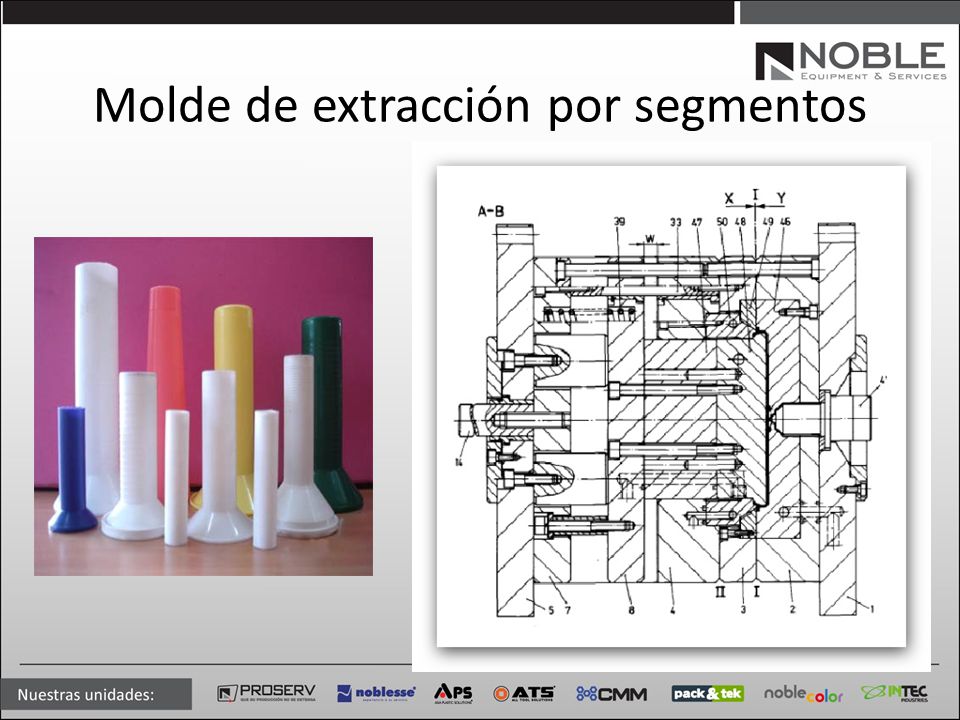

34 Molde de extracción por segmentos

35 Molde de desenrosque asistido por motor

36 Molde de desenrosque por movimiento de molde

37 Molde de tres placas

38 Molde apilable

39 LA COLADA

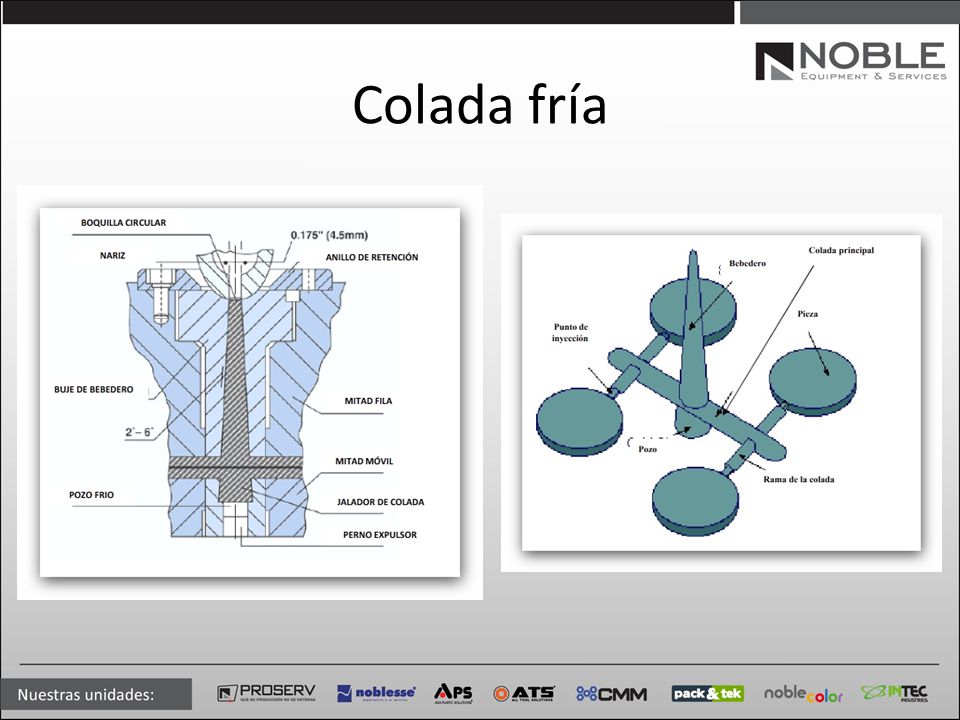

40 Colada fría Ubicación de la colada fría en el molde

41 Colada fría

42 Colada aislada

43 Colada caliente 1.Anillo de retención. 2.Placa de montaje superior. 3.Placa porta distribuidor caliente. 4.Bloque de cavidades. 5.Bebedero caliente. 6.Placa de distribución caliente. 7.Soporte localizador de placa de distribución. 8.Disco soporte de placa de distribución. 9.Poste soporte de placa de distribución. 10. Válvula de actuador. 11.Resistencia interna de la boquilla de inyección caliente. 12.Boquilla roscada de inyección caliente. 13.Perno guía. 14.Tornillo de ensamble.

44 Tipos de distribución de cavidades
