1 RECOIL su oportunidad

2 Quien es Recoil? n Recoil produce filetes insertables de alta precisión, kits de reparación y utillajes para su colocación. n Recoil es utilizado en labores de mantenimiento y para reparar roscas dañadas n Recoil es utilizado para crear roscas más fuertes n Los insertos Recoil cumplen con todas las normas internacionales n Recoil esta certificado por la norma ISO 9001 y QS 9000

3 Los filetos insertables Recoil n Se presentan bajo la apariencia de un muelle, conseguido a partir de un hilo laminado de sección rómbica n Se utiliza principalmente el acero inoxidable n Crea roscas muy resistentes en materiales blandos n Reduce el degaste de la rosca

4 Filetes insertables RECOIL

5 Distribución uniforme de las tensiones El filete RECOIL forma una unión elástica entre el tornillo y la rosca y anula las diferencias de paso inevitables entre ambos. El filete inserto RECOIL permite que los esfuerzos transmitidos por el tornillo se distribuyan al conjunto de todos los hilos del filete, lo que garantiza una buena resistencia a las vibraciones, disminuyendo así la fatiga de las piezas afectadas

6 Los insertos Recoil compensan las diferencias de paso y de ángulo, conseguiendo una mejor distribución de cargas y tensiones

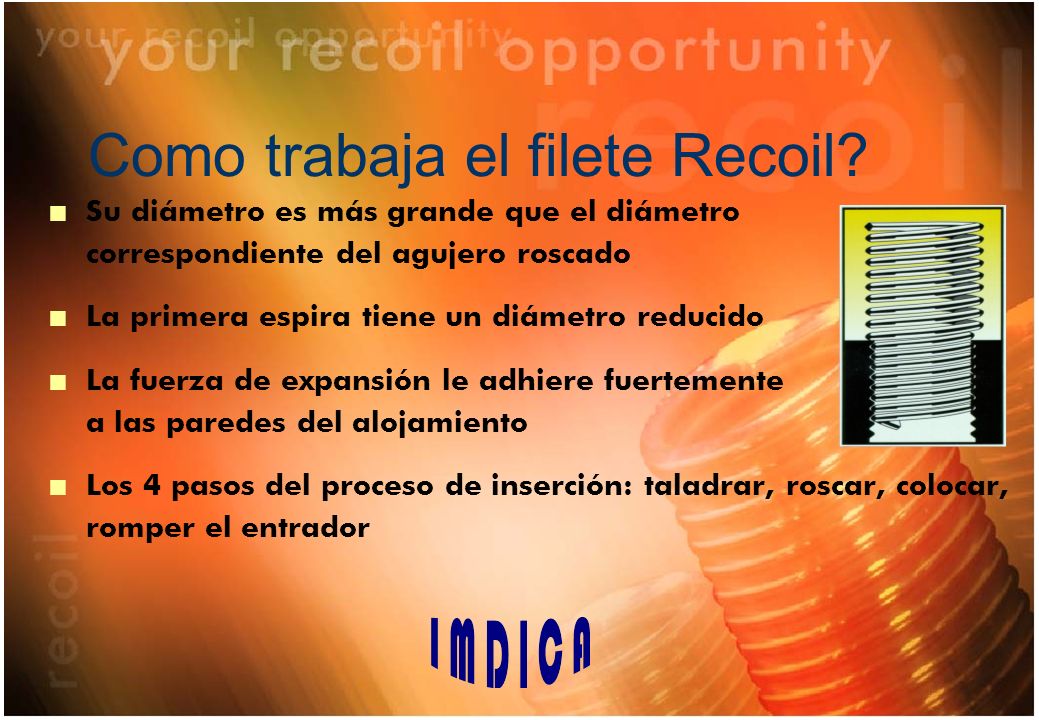

7 Como trabaja el filete Recoil? n Su diámetro es más grande que el diámetro correspondiente del agujero roscado n La primera espira tiene un diámetro reducido n La fuerza de expansión le adhiere fuertemente a las paredes del alojamiento n Los 4 pasos del proceso de inserción: taladrar, roscar, colocar, romper el entrador

8 Roscar n Elegir el macho apropiado n Verificar si el paso del macho se corresponde con el del tornillo n Recomendamos utilizar aceite de corte Recoil PS-23

9 Taladrar n Elegir el diámetro y la profundidad del taladro n Taladrar a la profundidad exacta, bien sea para agujeros ciegos o para agujeros pasantes n Avellanar si es necessario

10 Inserción del filete n Introducir el inserto presionando ligeramente, la última espira del filete debe quedar aproximadamente medio paso por debajo de la superficie de la pieza n Puede efectuarse con aparatos de colocación manuales, neumáticos y eléctricos

11 Romper la cola del inserto n Girar el colocador Recoil a 90° y apoyar sobre la cola del inserto. n Golpear suavemente, no trate de girarlo n Utilizar el rompedor para las dimensiones menores a M10 n Para insertos de bujía y de diámetros grandes con pasos finos, utilizar una pinza de punta y tirar de la cola.

12 Programa de fabricación RECOIL

13 Materiales y tipos de insertos RECOIL n Acero Inoxidable n Autoblocante n Bronce n Nimonic n Inconel X 750 n Keyserts

14 RECOIL programa de fabricacíón n Filetes insertables n Kits de reparación & Estuches surtidos n Utillajes de colocación n Machos manuales y para máquina n Calibres de control n Productos complementarios

15 Ventajas de los kits de reparación RECOIL n Un sistema económico, sencillo y rápido para reparar roscas n Presentados en una caja de forma compacta y manejable n Disponible en un amplio programa n Disponible en expositores n Inmejorable relación precio/calidad

16 Kits de reparación n Macho manual desbastador n Aparato de colocación&rompedor hasta M10 n Insertos en bolsas (para reponer expositor) n Instrucciones n Disponible en todas las dimensiones n y roscas (METRICA,UNC,UNF,etc..) n Disponible en kits con un única medida, n y en surtidos de varias medidas.

17 Utillajes de colocación n Aparatos de colocación manuales, eléctricos y neumáticos n Aptos para trabajos en serie n Aumento del rendimiento gracias a una alimentación segura n Reducción de costos n Rompedores manual, mecánico y neumático

18 MERCADOS POTENCIALES EN LAS INDUSTRIAS DE : n Automóvil n Equipos electrónicos y médicos n Aeronáutica n Aeroespacial n Construcción Naval n Defensa ( Sector Militar) n Plantas generadoras de energía n Transporte n Construcciones mecánicas

19 Que puede ofrecer Recoil? n Calidad y servicio total n Un producto excelente, de fácil utilización n Produción conforme a las normas internacionales n Un producto con múltiples aplicaciones n Mejora contínua de productos y de control de calidad

20 Machos y calibres de control n El buen resultado del filete insertado depende de la exactitud del roscado. Este debe estar conforme a las cotas y tolerancias específicas n Machos manuales: inicial, desbastador, finalizador, de doble entrada. n Machos máquina: para agujeros pasantes y ciegos

21 Soporte n Materiales para ensayos (demostración) y formación n Catálogos y prospectos n Excelente servicio n Soporte técnico n Atención al cliente n Servicio post-venta
