HJ International Latin America, Inc. Apuntes sobre tecnología en aisladores AT y BT tipo sólido para transformadores.

Presentaciones similares


Presentación del tema: "HJ International Latin America, Inc. Apuntes sobre tecnología en aisladores AT y BT tipo sólido para transformadores."— Transcripción de la presentación:

1 HJ International Latin America, Inc. Apuntes sobre tecnología en aisladores AT y BT tipo sólido para transformadores

2 HJ International Latin America, Inc. DEFINICIONES IMPORTANTES Basadas en IEEE C Standard Requirements and Test Procedures for Power Apparatus Bushings

3 HJ International Latin America, Inc. El funcionamiento de los empaques de caucho Límite de compresión Compresión uniforme Protección de la luz solar Libre de esfuerzos mecánicos adicionales a la compresión planeada Compresión individual (no empaques en serie) Limites de temperatura

4 HJ International Latin America, Inc. El funcionamiento de los empaques de caucho Aislador polimérico Geometría del sello

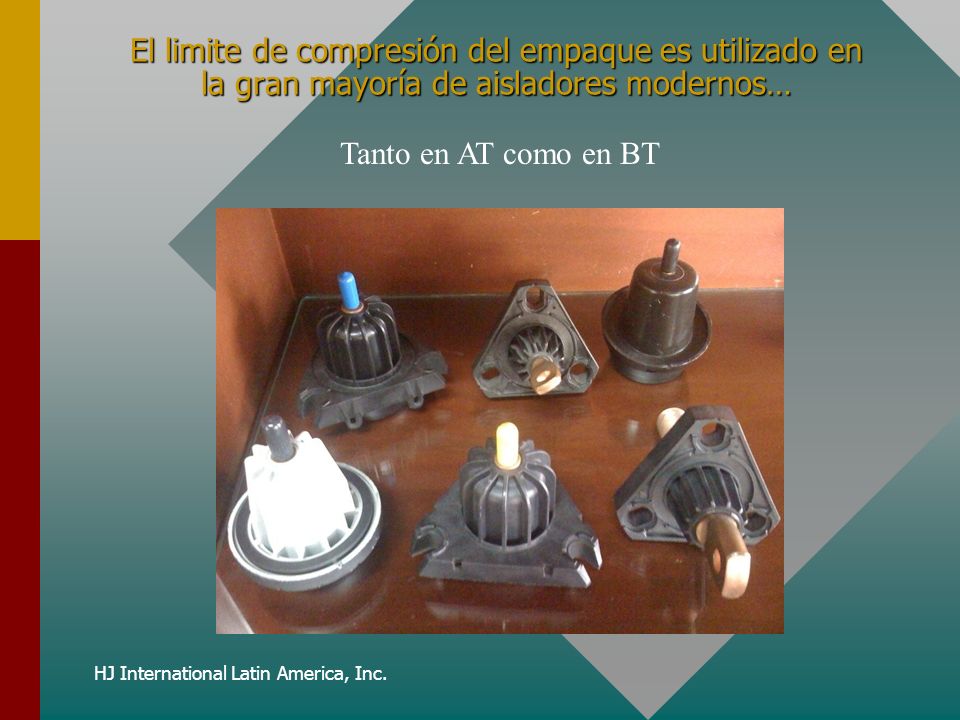

5 HJ International Latin America, Inc. El limite de compresión del empaque es utilizado en la gran mayoría de aisladores modernos… Tanto en AT como en BT

6 HJ International Latin America, Inc. El funcionamiento de los empaques de caucho Aislador de porcelana Geometría del sello

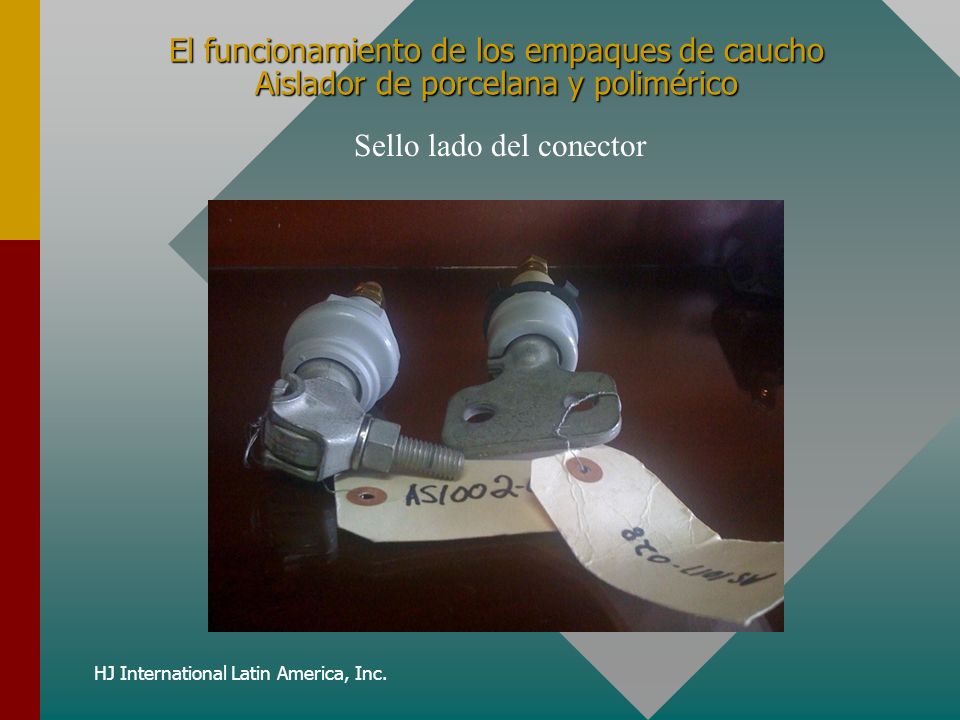

7 HJ International Latin America, Inc. El funcionamiento de los empaques de caucho Aislador de porcelana y polimérico Sello lado del conector

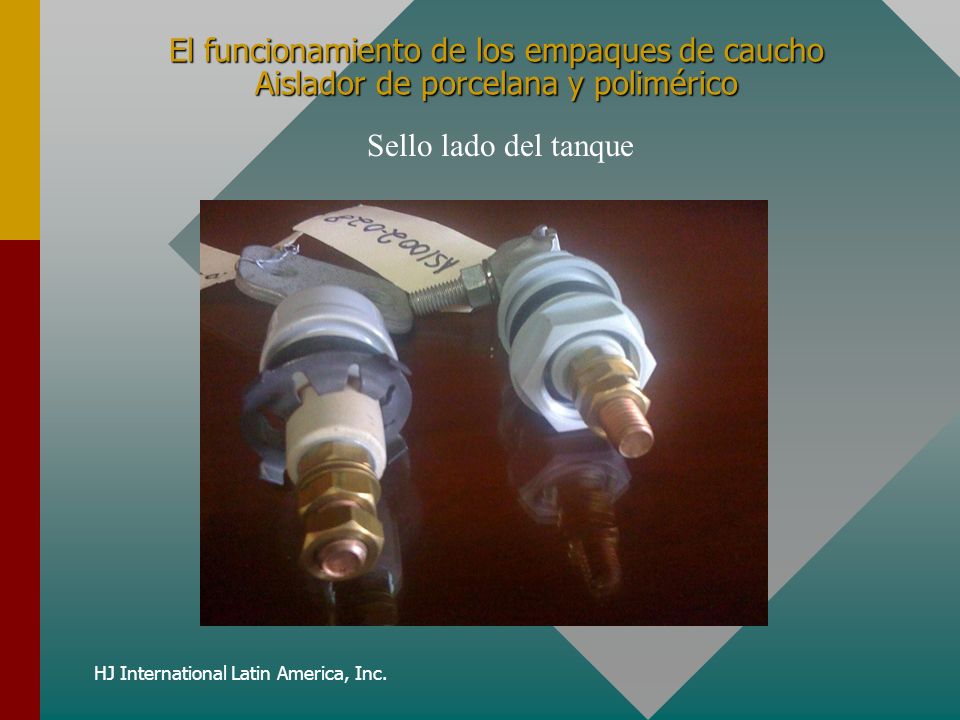

8 HJ International Latin America, Inc. El funcionamiento de los empaques de caucho Aislador de porcelana y polimérico Sello lado del tanque

9 HJ International Latin America, Inc. Algunas diferencias en el comportamiento porcelana - polímero Forma de limitar la compresión Porcelana a través del torque Polímero a través del tope mecánico Materiales en serie en el lado del tanque Porcelana: Tuerca, tanque, empaque, cuerpo externo porcelana Polímero: Tuerca, tanque, cuerpo externo polimérico Resistencia al cantiliver mucho mayor en ensambles poliméricos En ambos casos se consigue muy buen sello y comportamiento del empaque si se tiene un buen cuidado en el torque de apriete en el caso de la porcelana. Protección de la luz solar es mejor en el aislador polimérico

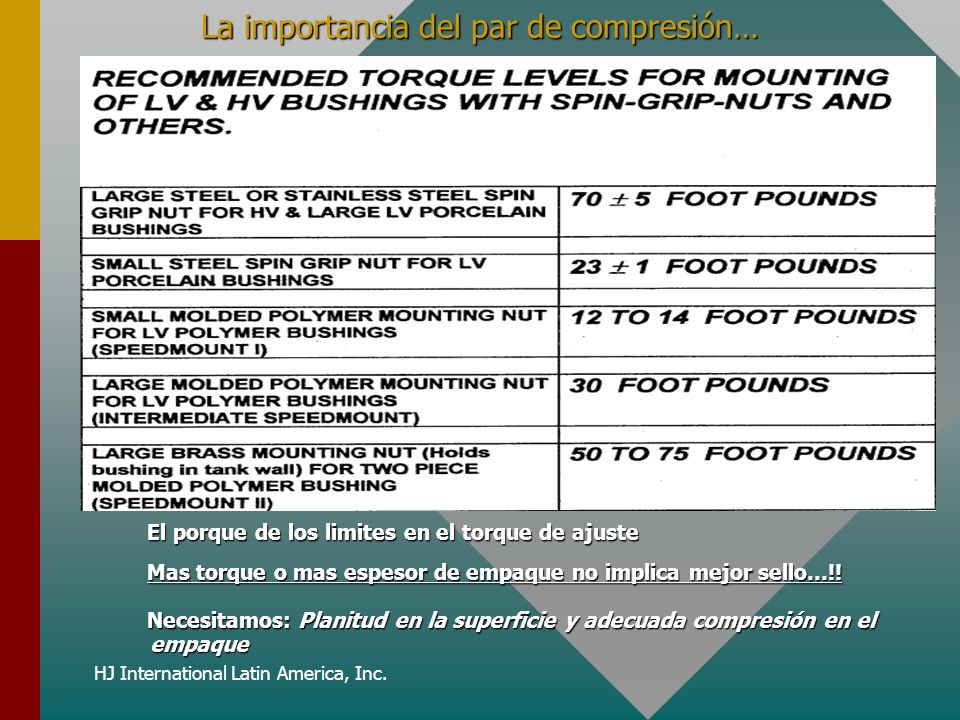

10 HJ International Latin America, Inc. La importancia del par de compresión… El porque de los limites en el torque de ajuste Mas torque o mas espesor de empaque no implica mejor sello…!! Necesitamos: Planitud en la superficie y adecuada compresión en el empaque

11 HJ International Latin America, Inc. La tecnología de la arandela – resorte para aisladores de porcelana (spin grip nut) * También para uso en AT * Es una tecnología que permite mantener hermética la unión empaque-porcelana a través del ajuste de la presión sobre el empaque con el paso del tiempo. Importancia de los limites en el torque de ajuste Lo que acontece con cables pesados y esfuerzos sobre los aisladores de AT o BT (p.e. al mover los transformadores)

12 HJ International Latin America, Inc. El concepto una tuerca – un empaque Se controla el torque y la compresión sobre cada empaque de manera individual No compresión de varios empaques en serie (a través de la misma tuerca)

13 HJ International Latin America, Inc. Se funde un aislador polimérico? Es una tecnología cada vez mas utilizada en componentes de AT y BT

14 HJ International Latin America, Inc. Se funde un aislador polimérico? Punto caliente externo al transformador El fusible térmico en aisladores de polímero o de porcelana es el empaque de caucho

15 HJ International Latin America, Inc. El modelo brasilero – Norma ABNT 3 empaques ajustados en serie Color café en cuerpo externo Pieza aislante de 2 cuerpos Fragilidad en pieza interna

16 HJ International Latin America, Inc. E S T A T O D O C L A R O ?

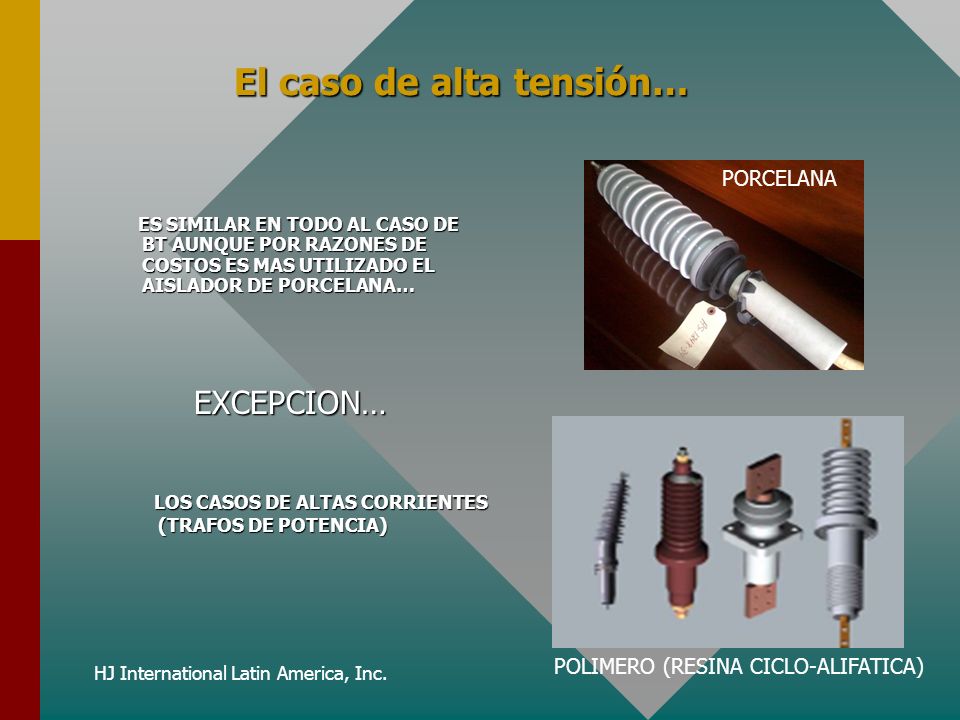

17 El caso de alta tensión… ES SIMILAR EN TODO AL CASO DE BT AUNQUE POR RAZONES DE COSTOS ES MAS UTILIZADO EL AISLADOR DE PORCELANA… EXCEPCION… PORCELANA POLIMERO (RESINA CICLO-ALIFATICA) LOS CASOS DE ALTAS CORRIENTES (TRAFOS DE POTENCIA)

18 HJ International Latin America, Inc. Detalle de la zona de montaje de un aislador auto-roscado de alta tensión …. El sistema se asimila totalmente a lo ya explicado para aisladores auto-roscados de porcelana en BT. Utilidad de capa semi- conductora

19 HJ International Latin America, Inc. Herramientas apriete aisladores AT/BT Importancia de los torques controlados El control de esfuerzos sobre los aisladores (efecto resorte)

20 HJ International Latin America, Inc. Fijación externa de aisladores Caso del torque El torque en los clamps de fijación externa no deben producir compresión en los empaques mayor al 25% El torque en los clamps de fijación externa no deben producir compresión en los empaques mayor al 25% Secuencia del apriete en tornillos de ajuste

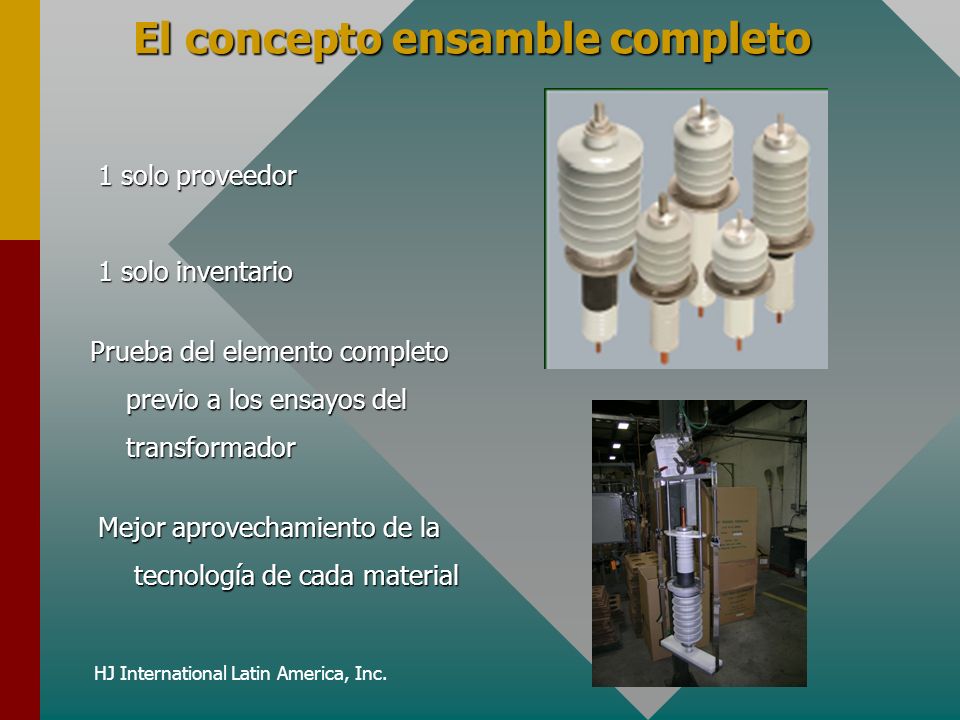

21 HJ International Latin America, Inc. El concepto ensamble completo 1 solo proveedor Prueba del elemento completo previo a los ensayos del transformador Mejor aprovechamiento de la tecnología de cada material 1 solo inventario

22 HJ International Latin America, Inc. El caso de BT en transformadores de potencia – Altas corrientes hasta 46kV Se tratan de mantener los mismos principios generales en cuanto al funcionamiento de los empaques de caucho con consideraciones especiales del aspecto térmico (p.e. uso del Vitón)Se tratan de mantener los mismos principios generales en cuanto al funcionamiento de los empaques de caucho con consideraciones especiales del aspecto térmico (p.e. uso del Vitón) PORCELANA POLIMERO (RESINA CICLO-ALIFATICA)

23 HJ International Latin America, Inc. Aisladores de porcelana Altas corrientes hasta 46kV Se desarrollan técnicas para minimizar la necesidad de aisladores tipo condensador a un nivel de costo relativamente bajo…Se desarrollan técnicas para minimizar la necesidad de aisladores tipo condensador a un nivel de costo relativamente bajo… PORCELANA LLENO DE ACEITE Limitaciones en el diámetro del conductor – Campo eléctricoLimitaciones en el diámetro del conductor – Campo eléctrico

24 HJ International Latin America, Inc. Aisladores en resinas ciclo-alifáticas Tipo exterior para altísimas corrientes hasta 46kV Utilización de espadas multi- huecos para segmentación de circuitosUtilización de espadas multi- huecos para segmentación de circuitos 15kV, 6500 amperios Bajísimas descargas parciales por efecto pantalla interna fundida en la resinaBajísimas descargas parciales por efecto pantalla interna fundida en la resina Cuidados en los ensayos de perdidas en los devanados y térmicosCuidados en los ensayos de perdidas en los devanados y térmicos

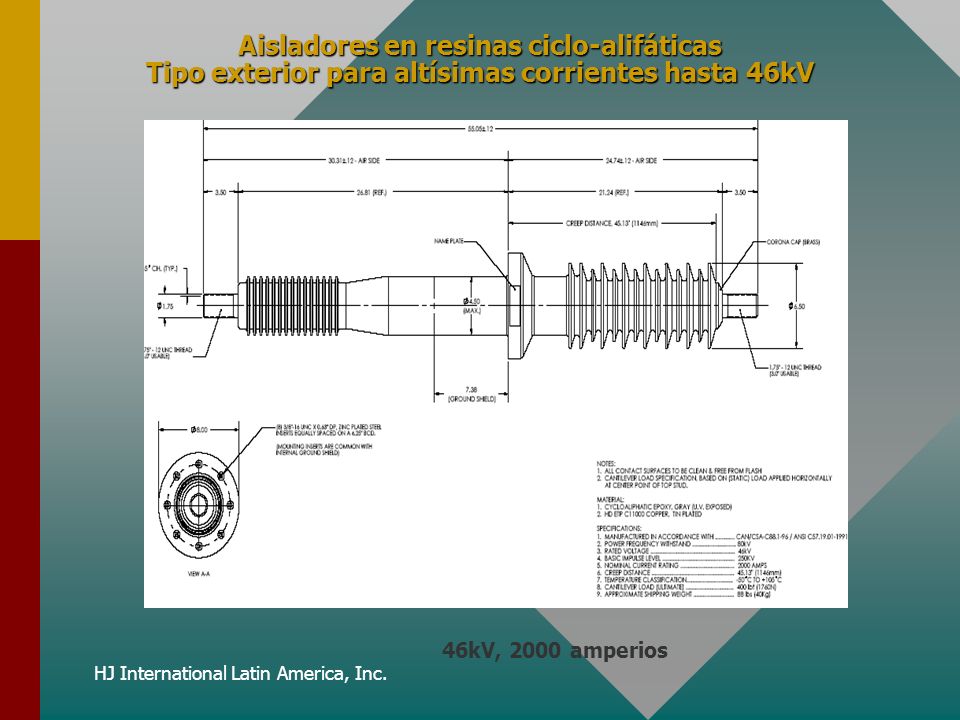

25 HJ International Latin America, Inc. Aisladores en resinas ciclo-alifáticas Tipo exterior para altísimas corrientes hasta 46kV 46kV, 2000 amperios

26 HJ International Latin America, Inc. La temperatura al interior de los aisladores Cuidado importante en el ensayo de calentamiento… El flujo de calor debe ir desde el aislador hacia afuera… La densidad de corriente en las platinas de cortocircuito debe ser mucho menor que la del conductor del aislador

27 HJ International Latin America, Inc. F I N NATALIA
