1 Informe de Arquitectura
Banco de los Alpes S.A.

2 Agenda Objetivos Informe de Actividades Descripción del Proceso
Servidor Aplicaciones Legado WID Portal Descripción del Proceso Flujo de Control Entidades de Negocio Arquitectura Proyectada Visión de Arquitectura Árbol de Utilidad Portafolio de Servicios Conclusiones Preguntas

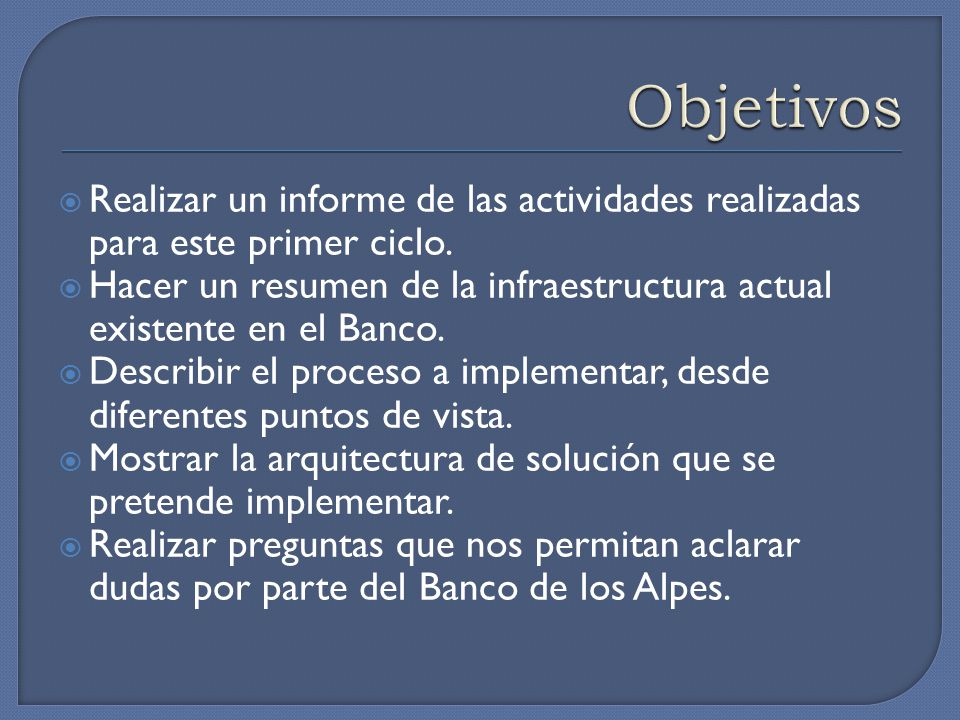

3 Objetivos Realizar un informe de las actividades realizadas para este primer ciclo. Hacer un resumen de la infraestructura actual existente en el Banco. Describir el proceso a implementar, desde diferentes puntos de vista. Mostrar la arquitectura de solución que se pretende implementar. Realizar preguntas que nos permitan aclarar dudas por parte del Banco de los Alpes.

4 Informe de Actividades

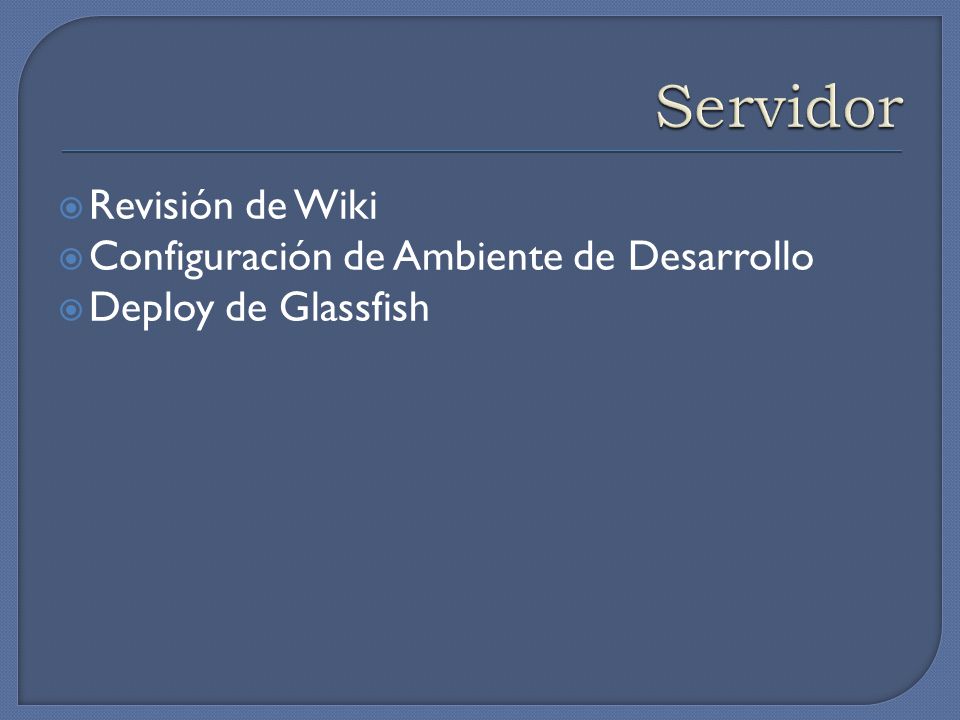

5 Servidor Revisión de Wiki Configuración de Ambiente de Desarrollo
Deploy de Glassfish

6 Instalación Servidor

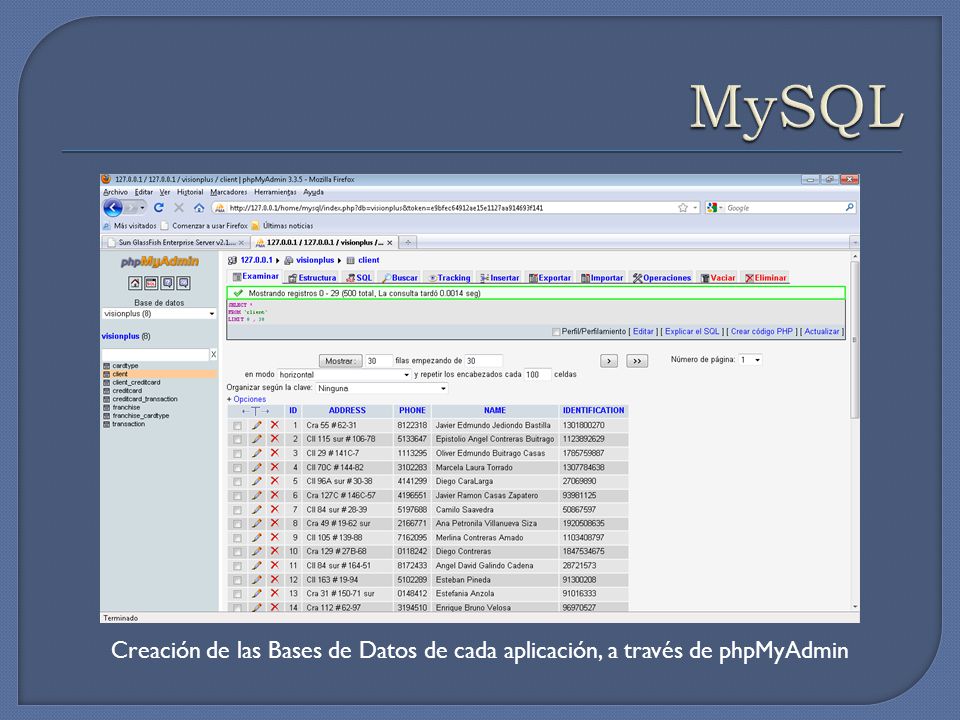

7 MySQL Creación de las Bases de Datos de cada aplicación, a través de phpMyAdmin

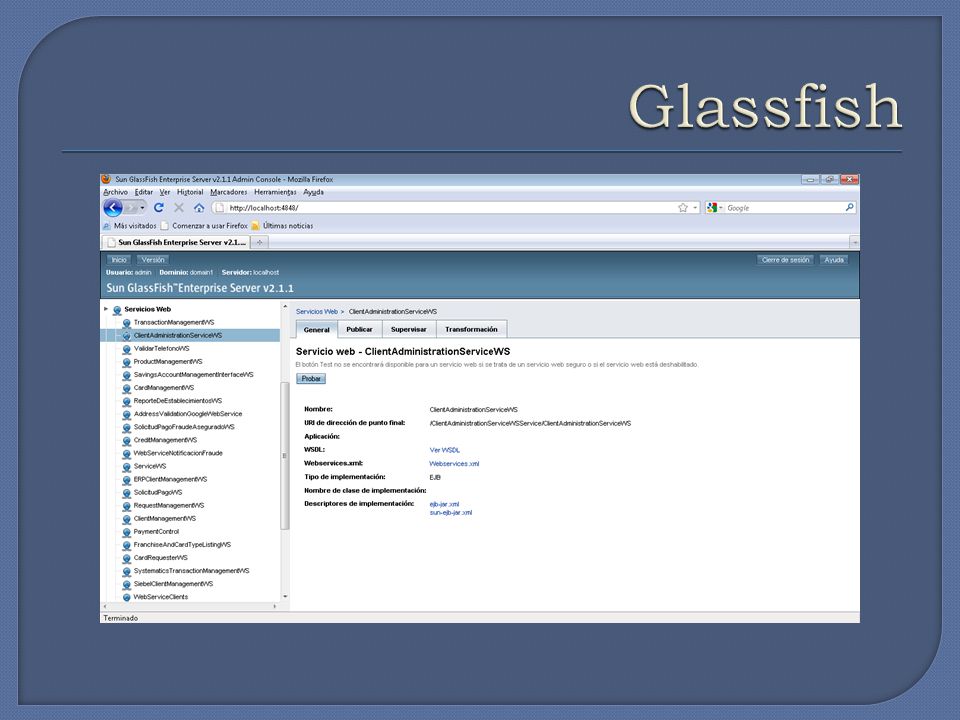

8 Glassfish

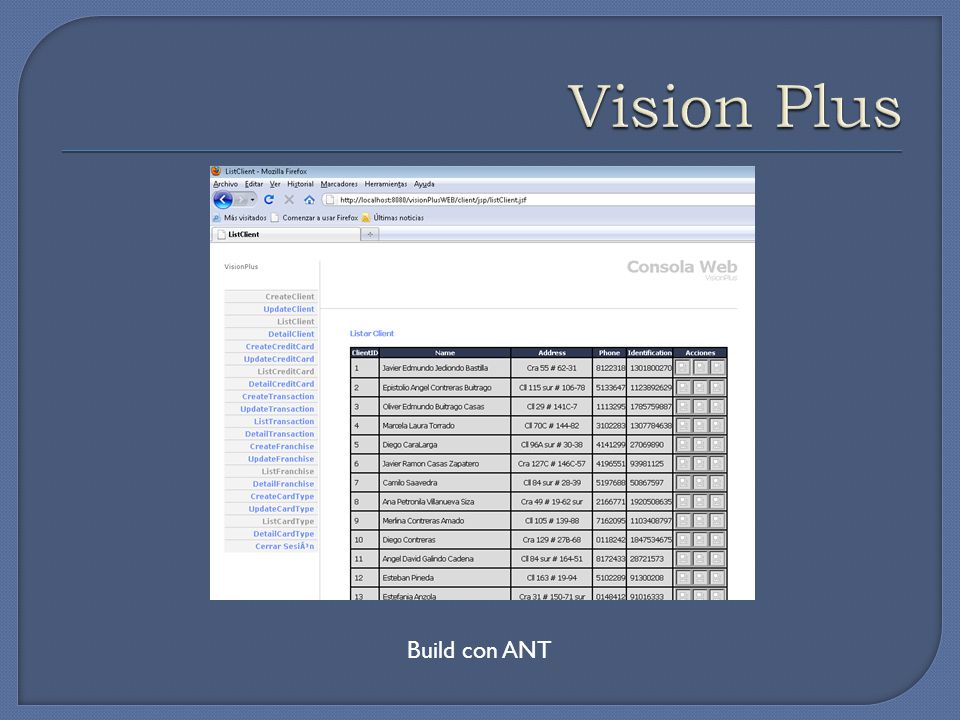

9 Vision Plus Build con ANT

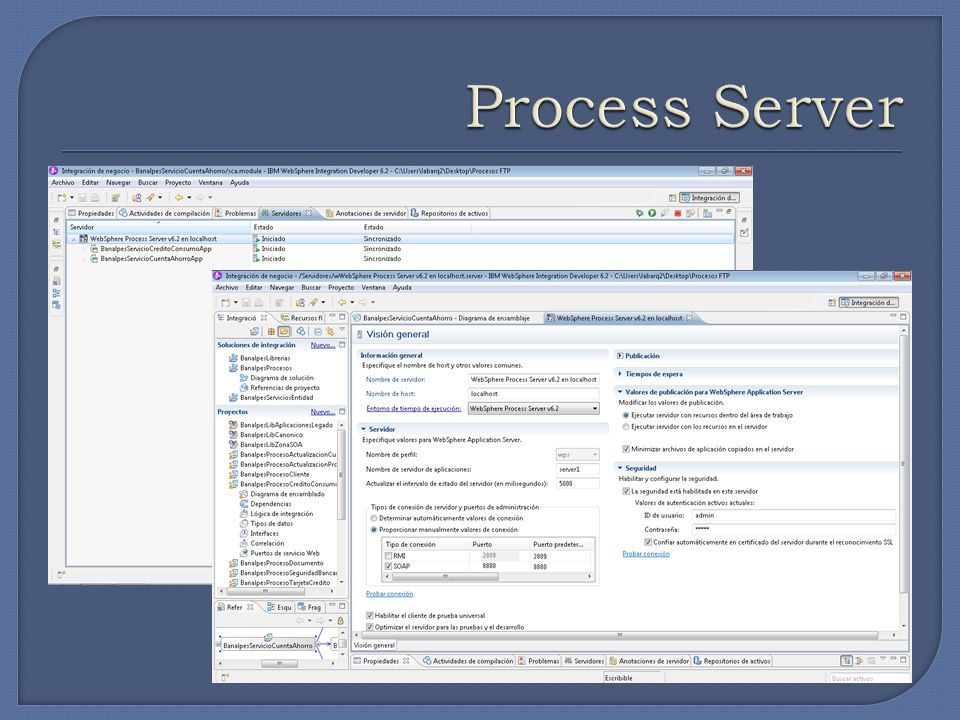

10 Process Server

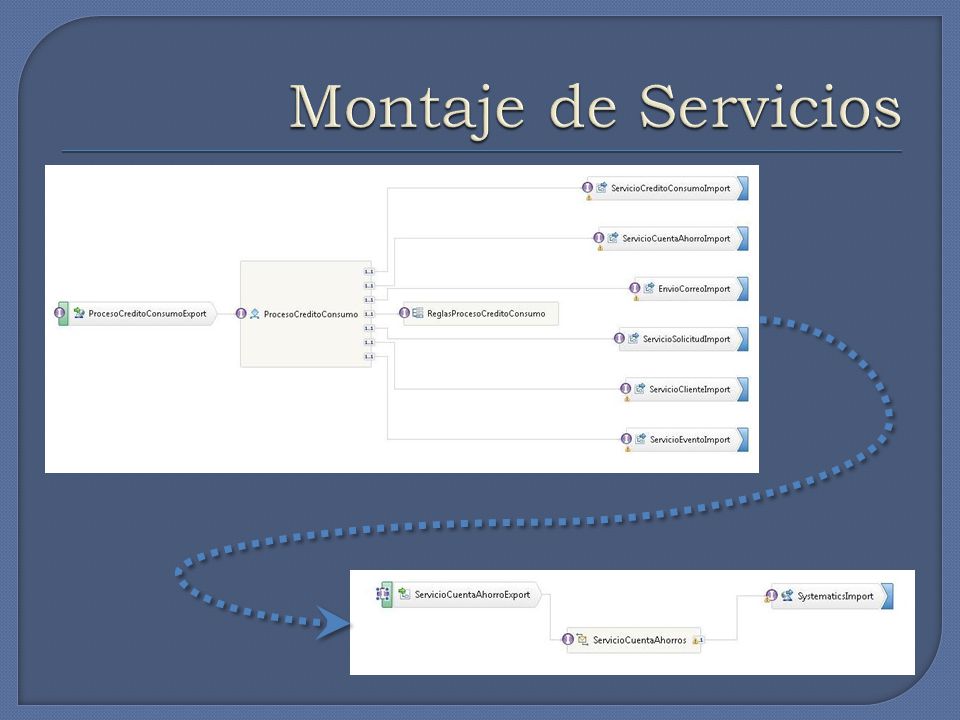

11 Montaje de Servicios

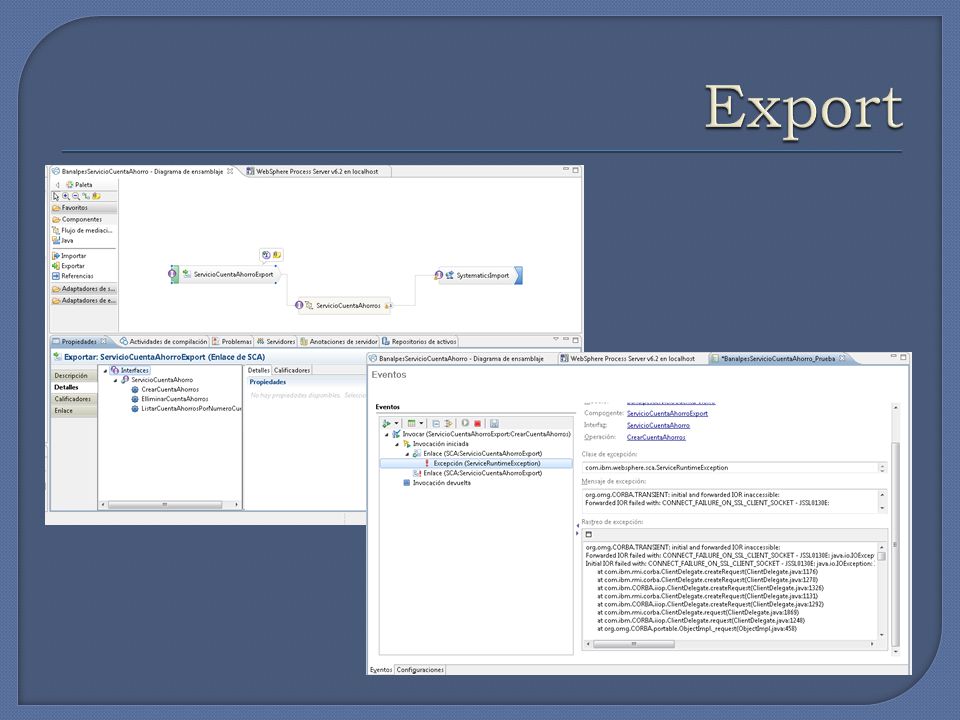

12 Export

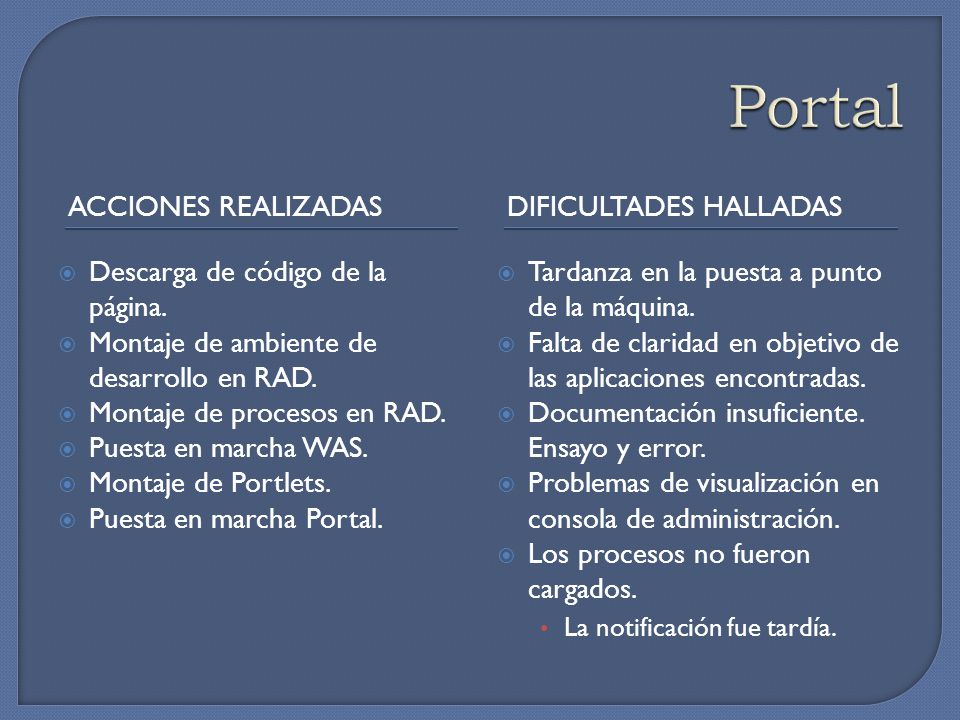

13 Portal ACCIONES REALIZADAS DIFICULTADES HALLADAS
Descarga de código de la página. Montaje de ambiente de desarrollo en RAD. Montaje de procesos en RAD. Puesta en marcha WAS. Montaje de Portlets. Puesta en marcha Portal. Tardanza en la puesta a punto de la máquina. Falta de claridad en objetivo de las aplicaciones encontradas. Documentación insuficiente. Ensayo y error. Problemas de visualización en consola de administración. Los procesos no fueron cargados. La notificación fue tardía.

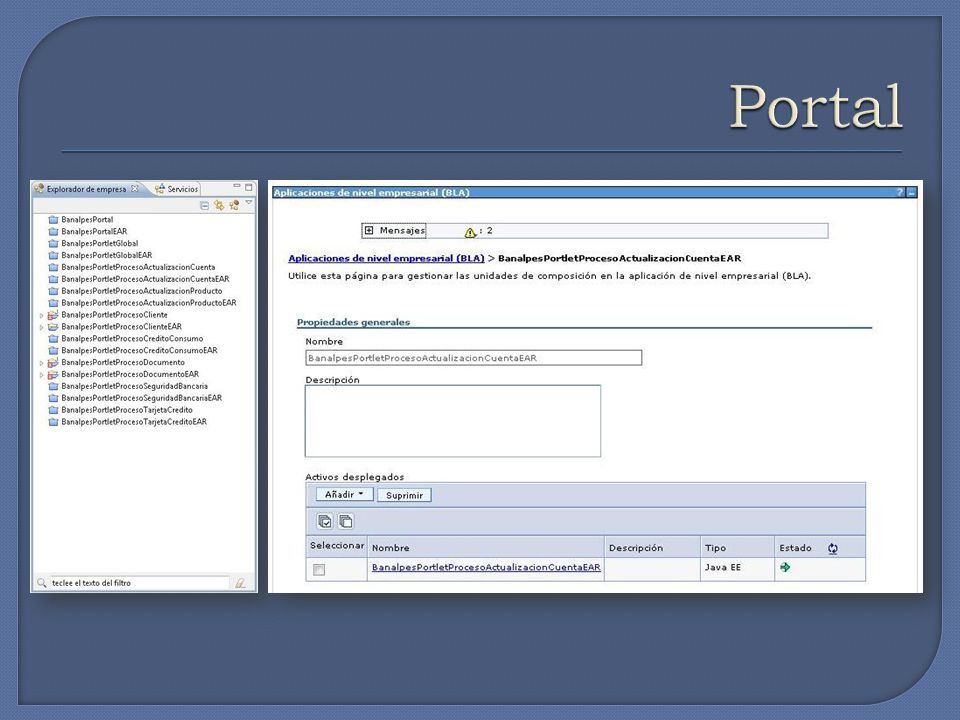

14 Portal

15 Descripción del Proceso

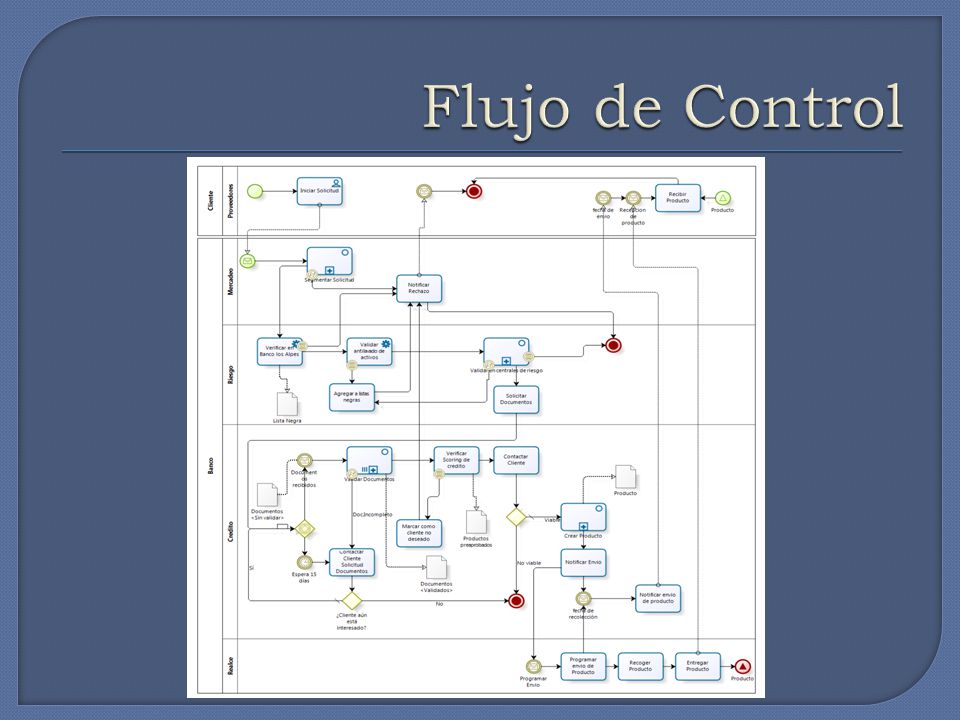

16 Flujo de Control

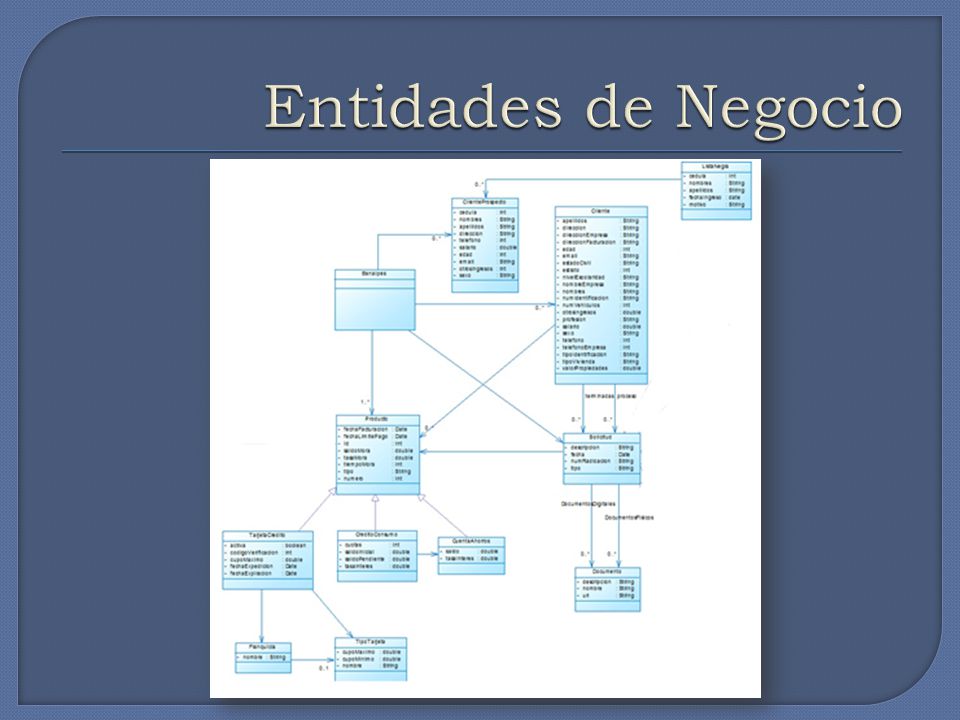

17 Entidades de Negocio

18 Arquitectura Proyectada

19 Visión de Arquitectura
Canales Portal Reglas WAS Servicios WID Proveedores Glassfish Datos MySQL S1 S2 S3 S4 S5 S6 S7 S8 Siebel CRM Scoring Document Illusion FACT Systematics Vision + SEP ERP

20 Árbol de Utilidad Árbol de Utilidad Fiabilidad Resistencia a Fallos
Software Hardware Disponibilidad Solicitudes Atendidas Solicitudes no procesadas Extensibilidad Mantenibilidad Flexibilidad Adaptación a nuevos requerimientos Facil reconfiguración Testability Integración con sistemas externos Integración con sistemas legado Integración con nuevos sistemas Confiabilidad Mensajería Transaccionalidad Consistencia Monitoreo Seguridad Integridad Canales y Banco DMZ y SOA SOA y Proveedores Encriptación Banco y Terceros

21 Servicios Identificados
WID Procesos Tareas Entidades Infraestructura Proveedores Productos Segmentación de Mercado Validación de Riesgo Riesgo Reglas de Negocio* Estudio de Crédito Realce Cliente Potencial Cliente Lista Negra Documentos Estudio de Crédito Cuenta de Ahorro Crédito Libre Inversión Tarjeta Crédito Entrega Activación Comunicación Seguridad Mensajería Monitoreo

22 Preguntas y Conclusiones

23 Conclusiones

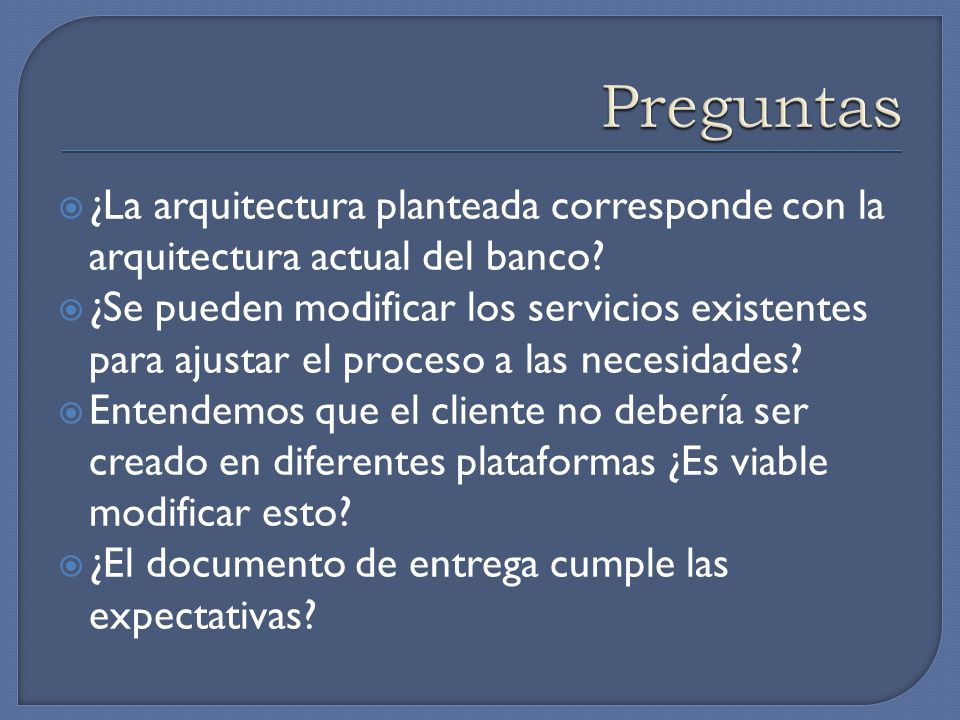

24 Preguntas ¿La arquitectura planteada corresponde con la arquitectura actual del banco? ¿Se pueden modificar los servicios existentes para ajustar el proceso a las necesidades? Entendemos que el cliente no debería ser creado en diferentes plataformas ¿Es viable modificar esto? ¿El documento de entrega cumple las expectativas?

25 Fin Ángela Archila Edison Molano Gustavo Gutiérrez
Jesús Andrés Larrota Wolfgand Enrique Kook
