Cableado estructurado

Presentación del tema: "Cableado estructurado"— Transcripción de la presentación:

1 Cableado estructurado
Realizada por: Armando Sánchez Montero A.S.M©

2 Lan inalámbrica Las más destacadas
Open air, HiperLan, waveLan, HomeRF, Bluetooth y las basadas en el estándar IEEE IEEE Control de acceso (MAC) Modulación a (OFDM), b(CCK)11Mbps reales 4 o 6.

3 Conectorización y contactos empleados

4 Asignación de pares y pines

5 RDSI CABLEADO PUNTO A PUNTO
De calibre 0,5 mm. y capacidad mutua 86 nF/ Km., la longitud máxima de la instalación punto a punto es de 600 metros.

6 BUS PASIVO CORTO TR‑1 SITUADO EN UN EXTREMO
n = número de terminales ( 8 máximo ) n ≤ 8 m = número de enchufes (10 máximo) m ≤ 10 Enchufe (O) de conexión del TR1 86 nF/Km., la longitud máxima del bus es de 140 metros.

7 BUS PASIVO CORTO TR-1 CONECTADO EN UN PUNTO INTERMEDIO
L1+ L2 = LB (Longitud bus Pasivo corto)

8 BUS PASIVO EXTENDIDO (AMPLIADO)
LE = de 450 a 1000 metros según el tipo de cable. LT = de 25 a 50 metros según el tipo de cable. RT = Resistencias de Terminación. L =Capacidad del cable 120 nf/km, 450m LT 25 m

9 Terminación en conector Macho
RJ 45

10 Terminación en conector hembra
RJ49

11 ETHERNET Configuración en cascada

12 ETHERNET Configuración en cascada mediante latiguillos normales.

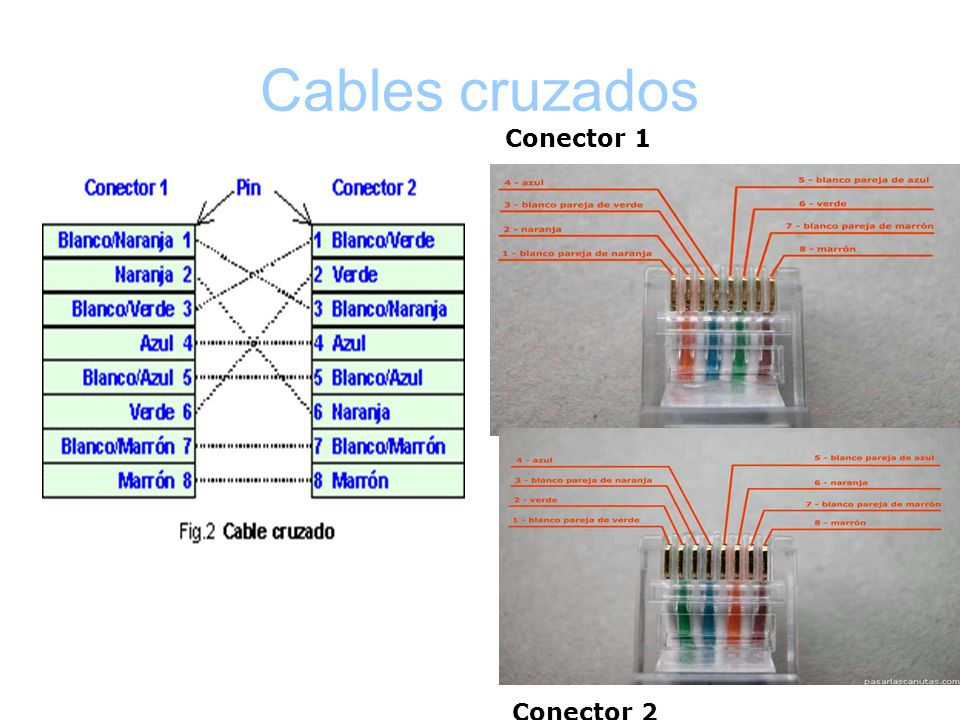

13 Cables cruzados Conector 1 Conector 2

14 Ejemplo de instalación general

15 Armarios de cableado

16 Pruebas de Aceptación CERTIFICACION

17 Contenidos ¿Porqué es necesario testear una red?. Tipos de test.
Parámetros de test. Estándares de cableado. ¿Qué debe testearse? Equipos de test. Información en la web.

18 ¿Porqué es necesario testear una red? (1)
Después de la instalación: Los estándares lo requieren Los clientes lo demandan Ocurren errores en la instalación Demostración de que la instalación es operativa

19 ¿Porqué es necesario testear una red? (2)
Cuando la red está funcionando: Restaurar el servicio rápidamente, minimizando el tiempo de parada Tener control sobre la restauración de la red Eliminar posibles fuentes de fallo Benchmark de funcionamiento

20 Tipos de test Instalación • Verificación – Continuidad básica
• Certificación – Test según estándares Diagnósticos • Básico – TDR (Time Domain Reflectometry) • Mejorado – Análisis en el dominiodel tiempo basado en vectores

21 Parámetros de test (1) Los parámetros de test requeridos son fijados por los estándares Algunos son rutinarios, y fáciles de comprobar: - cableado (wiremap) Otros, aunque complejos, raramente provocan problemas (ELFEXT) ¿Dónde puede haber problemas, y qué parámetros son más probables que afecten al funcionamiento de la red? NEXT Return Loss (pérdida de retorno) Pérdida de inserción (atenuación), retardo y desviación raramente son un problema

22 Parámetros de test (2)

23 Estándares de cableado
Sistema IBM Sistema de niveles de UL Estándares EIA/ TIA Estándar de cableado ISO

24 Sistema IBM Primer estándar de cableado 9 tipos de cables
Tipo 3 (1985): 1 MHz ? No recomendable para 10Mbps

25 Sistema de niveles de UL
UL: Underwriters Laboratories (1989) 5 niveles de calidad creciente

26 Estándares EIA/ TIA ANSI/ EIA/ TIA 568A (1994):
– Electronic Industry Association / Telecommunications Industry Associatio (EIA/ TIA) – Cubre cable UTP de 100 ohm: cat 3 (16MHz), 4 (20MHz) y 5 (100MHz) TSB- 67 (Technical Service Bulletin) – Requerimientos de test para certificar categoría 5 ANSI/ EIA/ TIA 568B cat 5e ANSI/ EIA/ TIA 568B cat 6

27 Estándar de cableado ISO
ISO: International Standards Organization IS 11801: Generic Cabling for Information Technology (1994) Soporta cableado UTP de 100 ohm y 120 ohm. Define 4 clases: A, B, C, D – Requerimientos de las clases C y D similares a los requerimiento de canal de categoría 3 y 5

28 ¿Qué debe testearse? Enlace básico Enlace permanente Canal

29 Modelos de enlace TIA/ EIA- 568- B

30 “Testeando el “enlace permanente”
Los resultados del test no incluyen las contribuciones por los cables de parcheo del tester

31 ¿”Porqué el “enlace permanente”?
Se certifica el cableado que es permanente y forma parte de la infraestructura del edificio. Los equipos de red, así como los cables de parcheo, son cambiados muchas veces durante la vida de la infraestructura. Proporciona la garantía de que el ‘Canal’ (enlace permanente más cables de parcheo) cumplen los requerimientos de red.

32 Consideraciones del “Enlace permanente”
Los límites del enlace permanente están diseñados para acomodar 3 conectores – una conexión en la sala del equipo. – un punto de consolidación (opcional), y – una salida al armario de comunicaciones. C CP? TO ¡Si no hay 3 conexiones en un enlace permanente, se obtendrá un mayor margen de funcionamiento!

33 ¿”Porqué testeamos el “Canal”?
Indica el funcionamiento real del cableado que será usado en las aplicaciones de red. Incluye el funcionamiento de los cables de parcheo, que a menudo son la parte más débil del enlace. Es esencial cuando se desea solucionar un problema de red.

34 Consideraciones del “Canal”
Los límites del canal están diseñados para conectores y hasta 90m de cable horizontal y 10 m de cables de parcheo (5 segmentos de cable total). ¡Si no se usan todos los conectores ,se obtendrá un mejor funcionamiento! C1? C CP? TO

35 Certificación de la atenuación en la F.o

36 Medidas sobre el enlace
Parámetros de enlace Impedancia característica. Pérdidas de Retorno. Relación Atenuación/Diafonía (ACR). Retardo de Propagación. Atenuación. Resistencia DC Balanceo Parámetros que se verifican

37 Impedancia Impedancia Característica. Impedancia Característica:
Es la impedancia que presentaría una línea de transmisión de longitud infinita. En un sistema de trabajo a máxima eficiencia : La impedancia del transmisor, la del receptor y la del cable deben ser iguales. El desacople de impedancias producirá reflexiones que degradaran el funcionamiento del sistema.

38 Ruido Crosstalk Es la fuente primaria de ruido transmitido al receptor. Ocurre cuando un par de cobre induce ruido indeseado en otro par. Fuentes mas complejas de crosstalk se vuelven mas significantes a altas frecuencias. Su efecto combinado se calcula matemáticamente a través del Método de Power SUM.

39 Ruido sobre todos los pares
Crosstalk En un cable de cuatro pares, el crosstalk es medido para cada una de los seis pares de combinaciones El crosstalk del peor par (“Worst Pair Crosstalk”) es la peor de la seis medidas e indica un desempeño mínimo.

40 Crosstalk A altas frecuencias diferentes tipos de
crosstalk se pueden generar NEXT( NEAR-END CROSSTALK) FEXT( FAR-END CROSSTALK) ELFEXT (EQUAL LEVEL FAR-END CROSSTALK) Cuando todos los pares se energizan a tasas de Gigabit, NEXT y FeXT son generados por cada par. Estos cálculos pueden ser matemáticamente “power- summed” para obtener una medida mas precisa del ruido total producido por los pares adyacentes.

41 Paradiafonia(NEXT) NEXT- NEAR-END CROSSTALK.
Es el “ruido acoplado” a un par por el efecto de transmisión de otro par cercano. Es el acoplo electromagnético (capacitivo o inductivo) entre dos circuitos físicamente aislados. Una señal en un circuito provoca ruido parasito en el otro.

42 Un par sobre los otros tres
Paradiafonia (NEXT)

43 Par con pares restantes
Paradiafonia (NEXT) Cada par de cables es medido con relación a pares restantes a diferentes frecuencias desde 1Mhz hasta 100 Mhz. Se presenta en los primeros 10 mts. Entre el equipo y el enlace.

44 ATENUACIÓN Es una medida de la disminución de la intensidad de la señal a lo largo de una línea de transmisión

45 Atenuación. Fuentes/ Causas:
Características eléctricas del material del cable y de su construcción. Perdidas de inserción debido a malas terminaciones. Efectos: Por encima de determinadas perdidas la transmisión No es fiable.

46 Atenuación. Es función de (se incrementa con): Frecuencia.
Temperatura. CAT 3: ,5% por grado Cº CAT 4 y 5 : =,4 por grado Cº Longitud del Enlace. Conducto Metálico. Humedad Relativa.

47 Relación Atenuación /Paradiafonía
Relación Atenuación a Crosstalk. La atenuación y el crosstalk se encuentran activos simultáneamente en la transmisión de la señal sobre los pares trenzados. Su efecto combinado es caracterizado por el valor de ACR (Attenuation-to-Crosstalk Ratio. Permite determinar la capacidad de transmisión de un sistema de cableado.

48 Relación Atenuación /Paradiafonía
Equivalente a la relación Señal/Ruido en un circuito: Permite definir el ancho de banda de la señal donde las relaciones señal/ruido son suficientes para soportar ciertas aplicaciones.

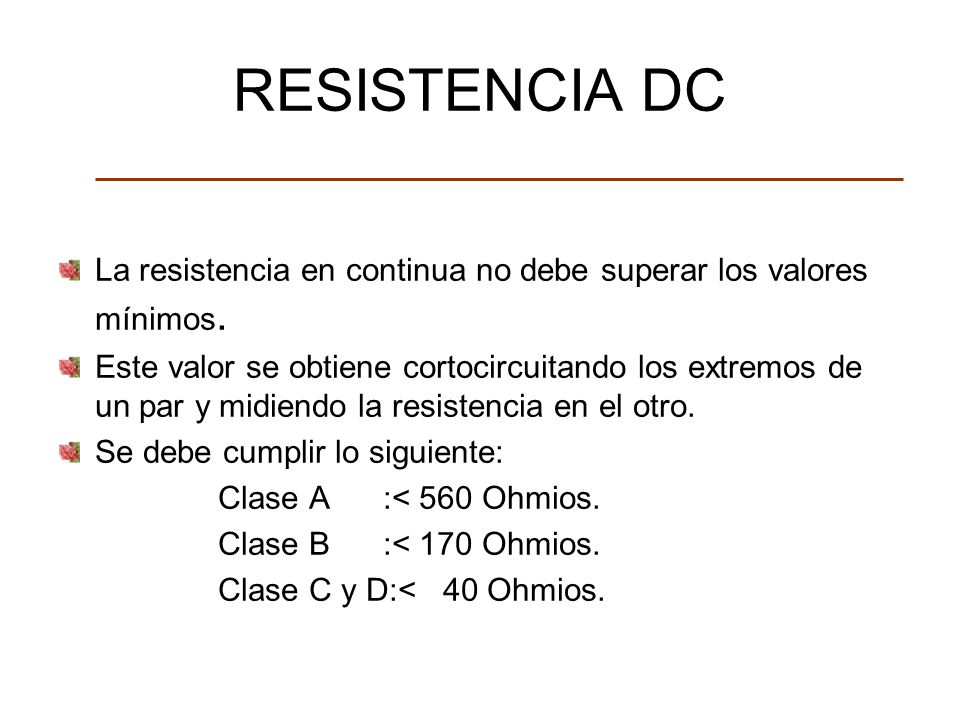

49 RESISTENCIA DC La resistencia en continua no debe superar los valores mínimos. Este valor se obtiene cortocircuitando los extremos de un par y midiendo la resistencia en el otro. Se debe cumplir lo siguiente: Clase A :< 560 Ohmios. Clase B :< 170 Ohmios. Clase C y D:< 40 Ohmios.

50 PERDIDAS DE RETORNO Cuando se utilizan transmisiones full duplex surge un nuevo tipo de ruido. Cuando un transmisor inyecta señal en un par, cualquier reflexión de la señal puede convertirse en ruido. Las reflexiones en la señal pueden ser causadas por desacoples de impedancia. Las perdidas de retorno definen la cantidad de reflexion de la señal.

51 PERDIDAS DE RETORNO Return Loss mide entonces la uniformidad de la impedancia característica del cable. Son las perdidas producidas por No adaptar los cables en sus terminaciones. Se ven afectadas por el diseño y manufactura del cable. Aplicaciones emergentes, como Gigabit Ethernet, que utilizan esquemas full-duplex pueden verse muy afectadas por este fenómeno.

52 Retardo de Propagación.

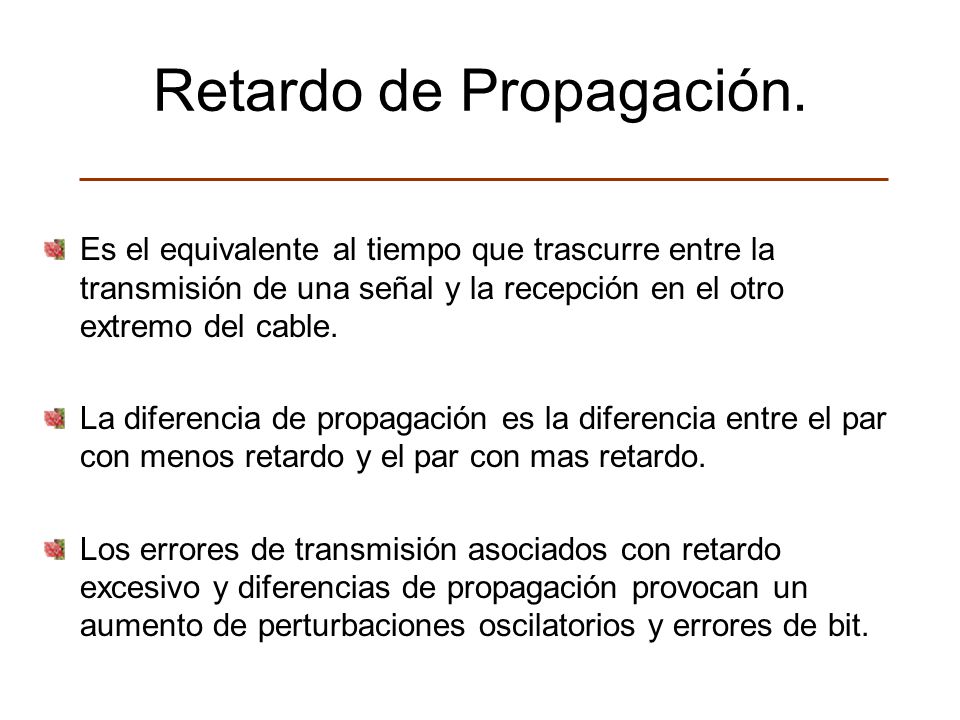

Es el equivalente al tiempo que trascurre entre la transmisión de una señal y la recepción en el otro extremo del cable. La diferencia de propagación es la diferencia entre el par con menos retardo y el par con mas retardo. Los errores de transmisión asociados con retardo excesivo y diferencias de propagación provocan un aumento de perturbaciones oscilatorios y errores de bit.

53 Nuevos Parámetros

54 Parámetros Cableado. Cuando se maneja Ethernet a 1Gb, la TIA desarrollo un anexo a la norma: 568A-5 o Categoría 5e. En la especificación TSB-95 define la medición de los siguientes parámetros: FEXT( Far-End crosstalk) ELFEXT (EQUAL Level Far-End Crosstalk) PSNEXT (PowerSun NEXT) POWERFEXT (PowerSun Equal-Level Far-End Crosstalk.)

55 FEXT (Far-End Crosstalk)
FEXT (Far-End Crosstalk Loss) Perdida de Crosstalk de extremo lejano: Definida como: Una medida de acoplamiento de la señal indeseada que un transmisor, en el extremo cercano, produce sobre un par vecino y medido en el extremo lejano.

56 FEXT (Far-End Crosstalk)

57 FEXT (Far-End Crosstalk)
Con la introducción de la transmisión full duplex: Las señales se envían y reciben simultáneamente por pares múltiples en ambos extremos del canal de cableado. Se debe considerar no solo el ruido en el extremo cercano de canal, sino también el ruido resultante generado por el extremo lejano.

58 DELAY SKEW( Sesgo por retardo)
El tiempo requerido para que una señal viaje a través del cable se denomina Retraso de Propagación. Dado que cada par tiene un grado diferente de torsión sus longitudes eléctricas pueden variar, y sus retrasos por consiguiente. El “Delay Skew” es una medida de la diferencia entre el retraso en el par mas rápido y el retraso en el par mas lento.

59 DELAY SKEW( Sesgo por retardo)

60 Power Sum-Ps Es la suma matemática del ruido total producido por todos los pares adyacentes.

61 Power Sum-Ps Power Sum Crosstalk. PS ACR. PS NEXT. PS FEXT. PS ELFEXT.

62 Equipos de test Digital Cable Analyzer Proporciona certificación
avanzada para enlaces de Cat 5/ 5e/
