1 LINEAS DE TRANSMISION

2 CIRCUITO EQUIVALENTE Líneas Distribuidas uniformemente 1.Propiedades Eléctricas *Conductancia de los cables *Constante dieléctrica del aislante 2. Propiedades Físicas *Diámetro *Espacio del conductor ESTOS DETERMINAN LAS CONSTANTES ELÉCTRICAS PRIMARIAS

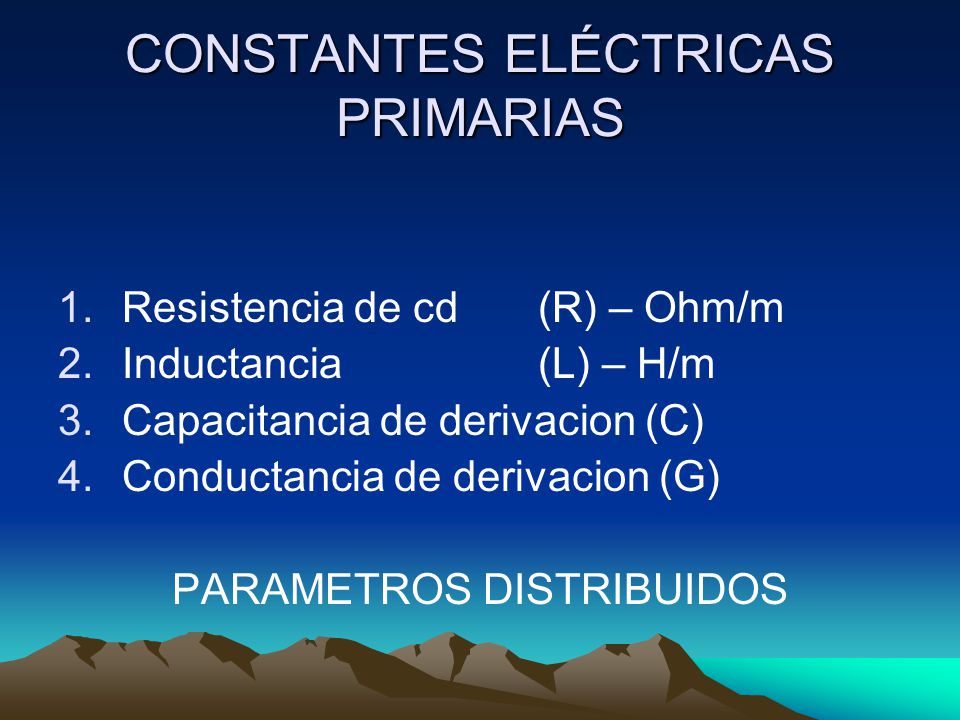

3 CONSTANTES ELÉCTRICAS PRIMARIAS 1.Resistencia de cd(R) – Ohm/m 2.Inductancia(L) – H/m 3.Capacitancia de derivacion (C) 4.Conductancia de derivacion (G) PARAMETROS DISTRIBUIDOS

4 CARACTERISTICAS DE UNA LINEA DE TRANSMISION Las características de una línea de transmisión se llaman constantes secundarias y se determinan con la cuatro constantes primarias

5 CONSTANTES SECUNDARIAS Impedancia Característica Constante de Propagación

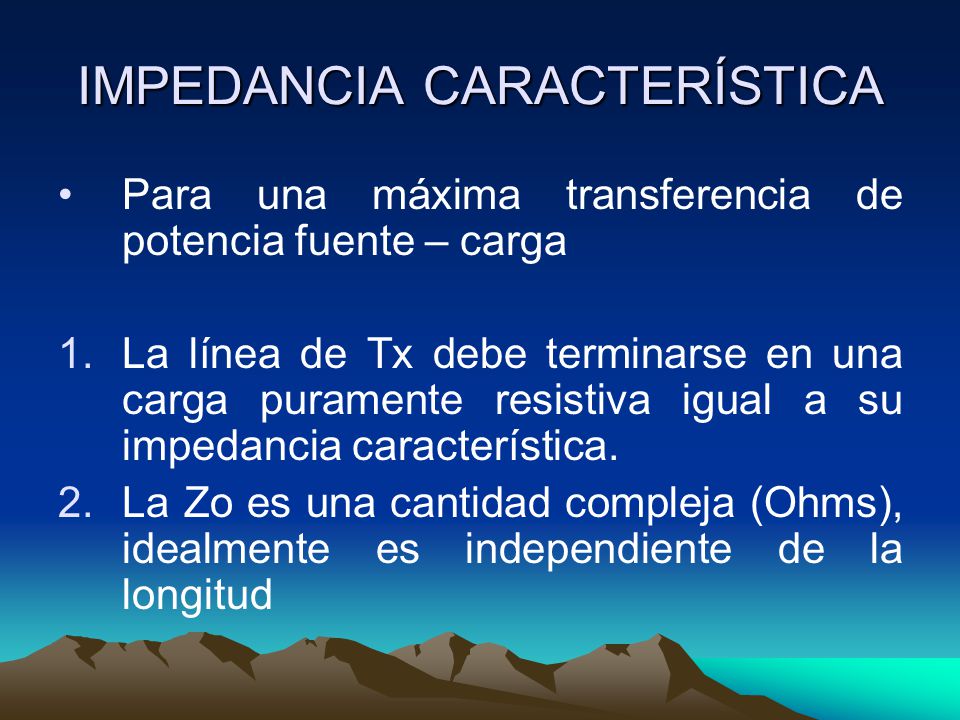

6 IMPEDANCIA CARACTERÍSTICA Para una máxima transferencia de potencia fuente – carga 1.La línea de Tx debe terminarse en una carga puramente resistiva igual a su impedancia característica. 2.La Zo es una cantidad compleja (Ohms), idealmente es independiente de la longitud

7 IMPEDANCIA CARACTERÍSTICA Una línea de transmisión almacena energía en su inductancia y capacitancia distribuida.

8 ANÁLISIS

9 ANALISIS RESISTIVO Desde un enfoque puramente resistivo, puede deducirse fácilmente que la impedancia vista, desde la línea de transmisión, hecha de un número finito de secciones se acercan a la Impedancia característica Z o Al finalizar Z o =37, entonces la LT se termina en una carga Z L =37.

10 IMPEDANCIA CARACTERÍSTICA Para una línea de cables paralelos con dieléctrico de aire

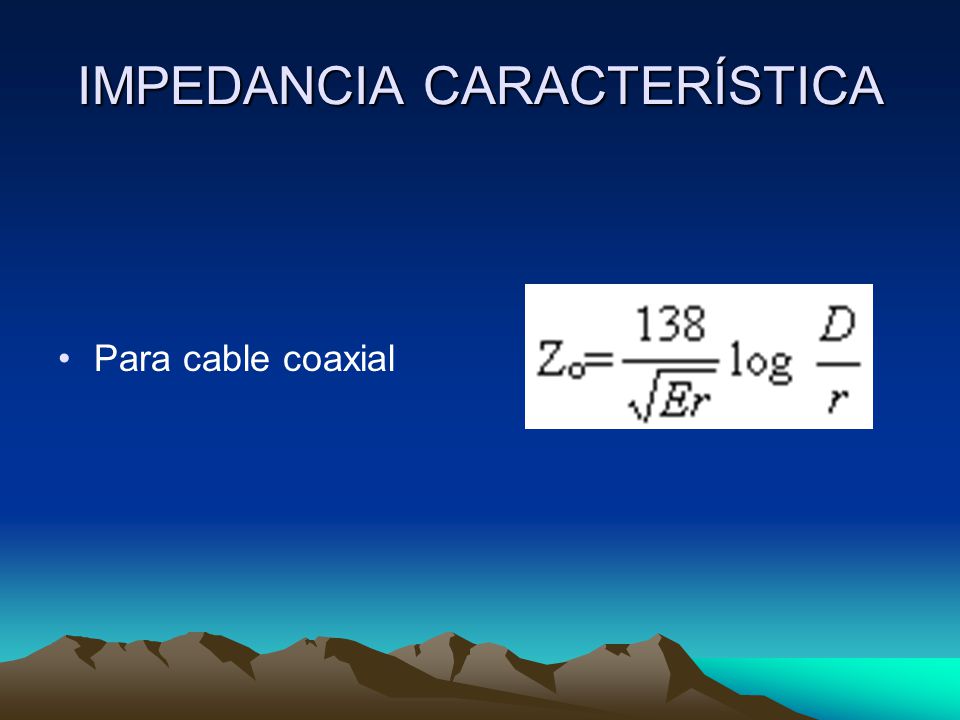

11 IMPEDANCIA CARACTERÍSTICA Para cable coaxial

12 CONSTANTE DE PROPAGACION A veces llamada coeficiente de propagación. Expresa la atenuación (pérdida de la señal) y el desplazamiento de fase por unidad de longitud de una línea de transmisión. La Amplitud de una señal disminuye con la distancia viajada.

13 CONSTANTE DE PROPAGACION La constante de propagación se utiliza para determinar la reducción en voltaje ó corriente en la distancia conforme una onda TEM se propaga a lo largo de la LT.

14 CONSTANTE DE PROPAGACION σ = α + j β σ: constante de propagación α: Coeficiente de atenuación (neper/unidad de longitud) β: Coeficiente de desplazamiento (rad/unidad de longitud)

15 CONSTANTE DE PROPAGACION Es una unidad compleja definida por: σ =(R + jωL)(G + jωC) Ya que el desplazamiento de fase de 2 rad ocurre sobre una distancia de una longitud de onda

16 CONSTANTE DE PROPAGACION A frecuencias de radio e intermedias, ωL>R y ωC>G, por tanto
