ISDN y X.25 son protocolos de enlace de datos más antiguos que en la actualidad se utilizan con menor frecuencia. Sin embargo, ISDN se sigue incluyendo.

Presentación del tema: "ISDN y X.25 son protocolos de enlace de datos más antiguos que en la actualidad se utilizan con menor frecuencia. Sin embargo, ISDN se sigue incluyendo."— Transcripción de la presentación:

1 ISDN y X.25 son protocolos de enlace de datos más antiguos que en la actualidad se utilizan con menor frecuencia. Sin embargo, ISDN se sigue incluyendo en este curso porque se utiliza para proporcionar redes VoIP con enlaces PRI. X.25 se menciona para ayudar a explicar la importancia de Frame Relay. Además, X.25 se sigue utilizando en los países en vías de desarrollo, donde se usan redes de datos de paquetes (PDN, packet data network) para transmitir transacciones de tarjetas de crédito y tarjetas de débito de tiendas minoristas. < Anterior

2 Introducción al ISDN Las Redes digitales de servicios integrados (Integrated Services Digital Network, ISDN) son redes que proporcionan conectividad digital de extremo a extremo para dar soporte a una amplia gama de servicios, que incluye servicios de datos y de voz. Las ISDN permiten la operación de múltiples canales digitales al mismo tiempo a través del mismo cable telefónico normal utilizado en las líneas analógicas, pero las ISDN transmiten señales digitales y no analógicas.

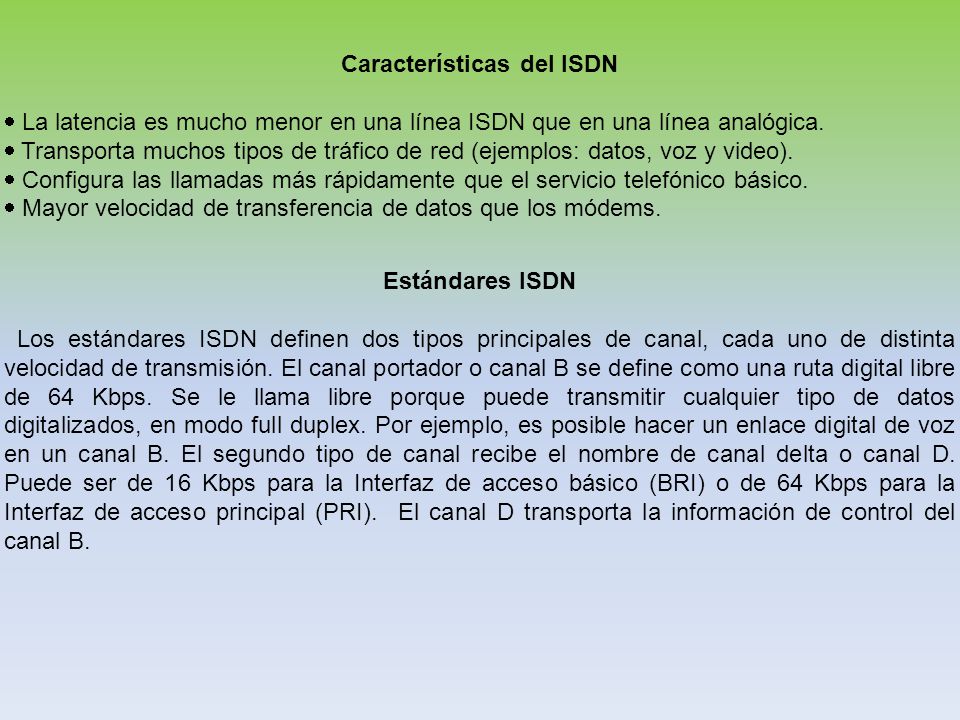

3 Características del ISDN
· La latencia es mucho menor en una línea ISDN que en una línea analógica. · Transporta muchos tipos de tráfico de red (ejemplos: datos, voz y video). · Configura las llamadas más rápidamente que el servicio telefónico básico. · Mayor velocidad de transferencia de datos que los módems. Estándares ISDN  Los estándares ISDN definen dos tipos principales de canal, cada uno de distinta velocidad de transmisión. El canal portador o canal B se define como una ruta digital libre de 64 Kbps. Se le llama libre porque puede transmitir cualquier tipo de datos digitalizados, en modo full duplex. Por ejemplo, es posible hacer un enlace digital de voz en un canal B. El segundo tipo de canal recibe el nombre de canal delta o canal D. Puede ser de 16 Kbps para la Interfaz de acceso básico (BRI) o de 64 Kbps para la Interfaz de acceso principal (PRI).  El canal D transporta la información de control del canal B.

4 Métodos de Acceso Estándar
Existen dos métodos de acceso que son el BRI y PRI. Una única interfaz BRI o PRI provee un grupo multiplexado de canales B y D. BRI interfaz de acceso básico (BRI, Basic Rate Interface) utiliza dos canales B de 64 Kbps más un canal D de 16 Kbps. La BRI se usa en muchos routers de Cisco. Como la BRI utiliza dos canales B y un canal D, a veces se conoce como 2B+D.  PRI interfaz de acceso principal (PRI, Primary Rate Interface) ofrecen veintitrés canales B de 64 Kbps y un canal D de 64 Kbps. Las PRI ofrecen el mismo nivel de servicio que las conexiones T1 o DS1. En Europa y en gran parte del resto del mundo, las PRI ofrecen 30 canales B y un canal D, para así ofrecer el mismo nivel de servicio que un circuito E1.

5 Los estándares ISDN son un conjunto de protocolos que agrupa las comunicaciones de datos y de telefonía. La UIT-T agrupa y organiza los protocolos ISDN de acuerdo con los siguientes aspectos generales: Protocolos E: recomiendan estándares de telefonía para las ISDN. Por ejemplo, el protocolo E.164 describe el direccionamiento internacional para las ISDN. Protocolos I: se refieren a los conceptos, terminología y métodos generales. La serie I.100 incluye conceptos generales sobre ISDN y la estructura de otras recomendaciones de la serie I. Los I.200 se refieren a los aspectos del servicio de las ISDN. Los I.300 describen los aspectos de la red. Los I.400 describen cómo se proveen las UNI. Protocolos Q: se refieren a cómo debe operar la conmutación y la señalización. El término señalización, en este contexto, significa el proceso de establecer una llamada ISDN.

6 Para conectar los dispositivos que realizan funciones específicas, la interfaz entre los dos dispositivos debe estar bien definida. Estas interfaces reciben el nombre de puntos de referencia.  Los puntos de referencia que afectan el extremo del cliente de la conexión ISDN son los siguientes: R: hace referencia a conexiones entre un dispositivo terminal tipo 2 (TE2) no compatible con ISDN y un adaptador de terminales (TA), por ejemplo una interfaz serial RS-232. S: hace referencia a los puntos de conexión a un dispositivo de conmutación del tipo Terminación de red tipo 2 (NT2) del cliente y permite realizar llamadas entre los distintos tipos de equipos del cliente. T: idéntico a la interfaz S desde el punto de vista eléctrico, hace referencia a la conexión saliente desde el dispositivo NT2 hacia la red ISDN o hacia dispositivos de Terminación de red tipo 1 (NT1). U: hace referencia a las conexiones entre dispositivos NT1 y la red ISDN propiedad de la compañía telefónica
