CAPA FÍSICA MEDIOS DE TRANSMISION.

Presentación del tema: "CAPA FÍSICA MEDIOS DE TRANSMISION."— Transcripción de la presentación:

1 CAPA FÍSICA MEDIOS DE TRANSMISION

2 UTP EIA/TIA 568 1 MHz Ofrece: 2 Mbps a 3 Mbps

3 Conexión Directa Conexión Cruzada

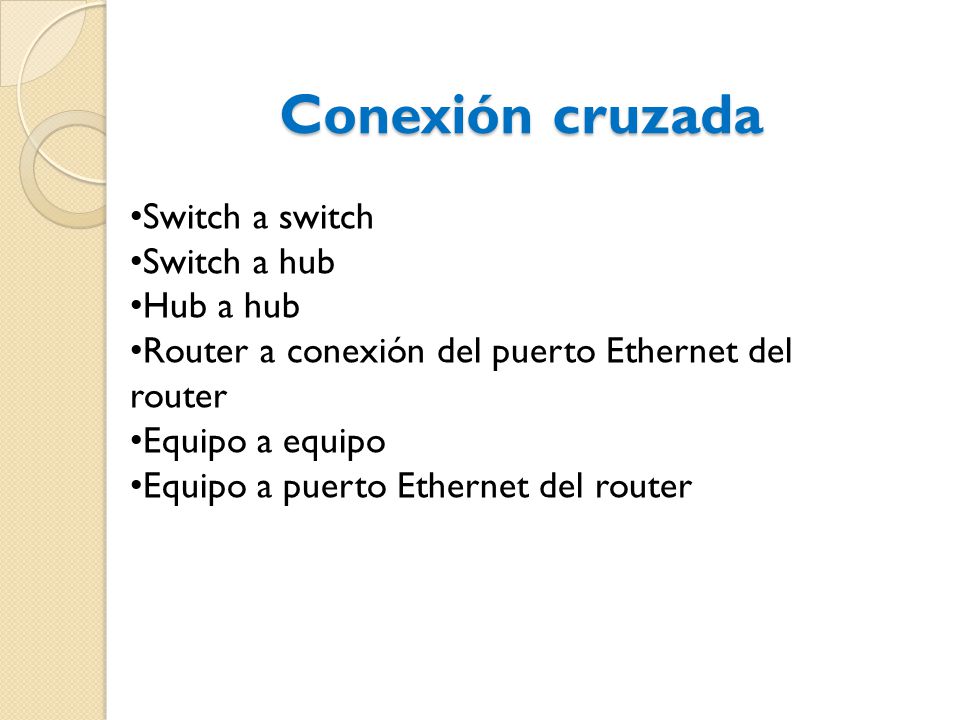

4 Conexión cruzada Switch a switch Switch a hub Hub a hub
Router a conexión del puerto Ethernet del router Equipo a equipo Equipo a puerto Ethernet del router

5 Conexión Directa Switch a router Equipo a switch Equipo a hub

6

7 UTP: CATEGORÍAS Categoría 1: 10 Mbps Categoría 4 16 Mbps, 100 m.
Token ring Categoría 1: 10 Mbps Categoría 2: 4 Mbps Categoría 3 10 Mbps, 100 m. 10 Base T Categoría 5 100Mbps, 100 m. 100BASE-TX Categoría 6 10BASE-T/100BASE-TX and 1000BASE-T (Gigabit Ethernet) Categoría 5e 1000 Mbps, 100 m. 1000BASE- T Categoria 7. basada sobre 4 UTP

8

9 CABLEADO ESTRUCTURADO

10

11 Cómo elegir los dispositivos de interconexión: 1 y 2
Costo Velocidad y tipos de puertos/interfaces Posibilidad de expansión Facilidad de administración Características y servicios adicionales

12

13 Cómo elegir los dispositivos de interconexión: Router
Posibilidad de expansión Medios, velocidades Características del sistema operativo

14 LAN Y WAN Área de trabajo.
Cuarto de telecomunicaciones, también denominado servicio de distribución. Cableado backbone, también denominado cableado vertical. Cableado de distribución, también denominado cableado horizontal.

15 Longitud del cable 5m. 100m Patch cords 10m a la pared

16 Área de Trabajo

17 Cuarto de telecomunicaciones
Transiciones entre el cableado backbone y el cableado horizontal. los patch cords realizan conexiones entre los patch panels, donde terminan los cables horizontales, y los dispositivos intermediarios. Los patch cables también interconectan estos dispositivos intermediarios.

18 Cableado Horizontal Enlace Permanente
cuartos de telecomunicaciones con las áreas de trabajo. El cable de hasta 90 m Enlace Permanente Fibra óptica hasta 500 metros sin atenuación

19 Cableado backbone WAN ISP
El cableado backbone se refiere al cableado utilizado para conectar los cuartos de telecomunicaciones a las salas de equipamiento donde suelen ubicarse los servidores. También interconecta múltiples cuartos de telecomunicaciones en toda la instalación. WAN ISP

20 Comunicación WAN

21

22 Equipo de comunicación de Datos DCE
Un dispositivo que suministra los servicios de temporización a otro dispositivo. Habitualmente, este dispositivo se encuentra en el extremo del enlace que proporciona el acceso WAN.

23 Equipo terminal de datos DTE
Un dispositivo que recibe los servicios de temporización desde otro dispositivo y se ajusta en consecuencia. Habitualmente, este dispositivo se encuentra en el extremo del enlace del cliente WAN o del usuario
