1 Unidad 2 Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Bases Teóricas para la Comunicación Comunicación Transferencia de información entre dos puntos lejanos. Desde 1850 se realizan comunicaciones usando como soporte los hilos metálicos en base a los descubrimientos de Morse y Bell. En 1897 se realiza la primera comunicación telegráfica sin hilos en base a los descubrimientos del físico alemán Hertz. Posteriormente se descubre que las ondas descubiertas por Hertz son de la misma naturaleza que la luz y las ondas sonoras.

2 Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Sistema de Transmisión Conjunto de dispositivos capaces de trasladar un mensaje en tiempo y espacio, desde un punto llamado fuente a otro denominado destino F Transductor de Entrada Transmisor TX Canal Receptor RX Transductor de Salida D Influencia del Medio Señal Procesada Transductor: elemento que convierte una señal de cualquier naturaleza en una señal eléctrica equivalente y viceversa. Transmisor: adapta la señal para que pueda propagarse por el canal de transmisión en forma eficiente. Receptor: recibe la señal procesada del Transmisor y la regresa a su estado original

3 Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Alteraciones Atenuación Es la pérdida de potencia de la señal a medida que la misma avanza en el medio. Contaminación Interferencia: contaminación con señales externas Distorsión: alteración que afecta la forma de la onda Distorsión de amplitud Cuando la relación de entrada-salida no es lineal Distorsión armónica Cuando hay a la salida armónicas no presentes en la entrada Distorsión de atenuación Cuando la atenuación es diferentes a distintas frecuencias Ruido: es una contaminación propia del medio

4 Limitaciones Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Ancho de Banda Ancho de Banda de un medio de transmisión se define como el rango de frecuencias tal que la atenuación no aumente mas de un 10% de la atenuación mínima. A mayor ancho de banda mayor cantidad de información por unidad de tiempo es transmitida. Un bajo ancho de banda es una de las principales limitaciones de un sistema de transmisión. Ruido Es una característica intrínseca del medio de transmisión. No puede ser eliminado, pero si disminuido. Suele ser completamente aleatorio.

5 La Teoría de Fourier Universidad Nacional de Jujuy – Cátedra de Comunicaciones – Redes de Computadoras Teoría desarrollada por Jean Fourier que simplifica el estudio de señales cuya variable principal es la frecuencia. Series de Fourier Permite reemplazar una función periódica por una serie infinita de funciones seno y coseno. f(t) es: Definida para t o < t

6 La Teoría de Fourier Universidad Nacional de Jujuy – Cátedra de Comunicaciones – Redes de Computadoras Empleando algunos artificios matemáticos podemos obtener expresiones equivalentes como: Transformada de Fourier Permiten llevar una función del campo temporal al campo de la frecuencia y viceversa. f(t) es: Definida para t o < t

7 Modulación Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Es el proceso de modificar una señal que contiene información en una señal completamente equivalente capaz de ser transmitida. En general consiste en utilizar otra señal, denominada portadora, de mayor frecuencia pero conteniendo la misma información que la señal mensaje Podemos definir entonces a la modulación como una alteración sistemática de alguno de los parámetros de una señal de alta frecuencia, llamada portadora, en función del mensaje o variación de una señal de baja frecuencia, llamada moduladora

8 Modulación Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras De acuerdo a esto podemos cambiar cualquiera de los parámetros de una señal analógica. Amplitud Frecuencia Fase

9 Modulación Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras ¿Por qué es necesario modular? La principal causa es adaptar el transmisor al medio para que la transmisión sea mas eficiente Veamos un ejemplo: Supongamos que queremos transmitir una señal de audio que rara vez supera los 20 Khz de frecuencia. Por teoría electromagnética se sabe que para que una antena pueda irradiar eficientemente una señal, su longitud física no puede ser menor que la decima parte de la longitud de onda de la señal.

10 Tipos de Modulación Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Modulación analógica Modulación analógica contínua: para la transmisión de información de señales continuas como la voz o la música. Modulación de amplitud (AM) Modulación angular Modulación de frecuencia (FM) Modulación de fase (PM) Modulación analógica por pulsos: es un proceso discontínuo, ya que la portadora consiste en un tren de pulsos a intervalos regulares. El proceso de modulación se realiza modificando en forma proporcional a la información alguno de los parámetros de esos pulsos. Modulación por amplitud de pulsos (APM) Modulación por posición de pulsos (PPM) Modulación por ancho de pulso (WPM) Modulación digital Modulación por impulsos codificados: PCM

11 Modulación Analógica Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Modulación de Amplitud Modulación de Frecuencia Modulación de Fase

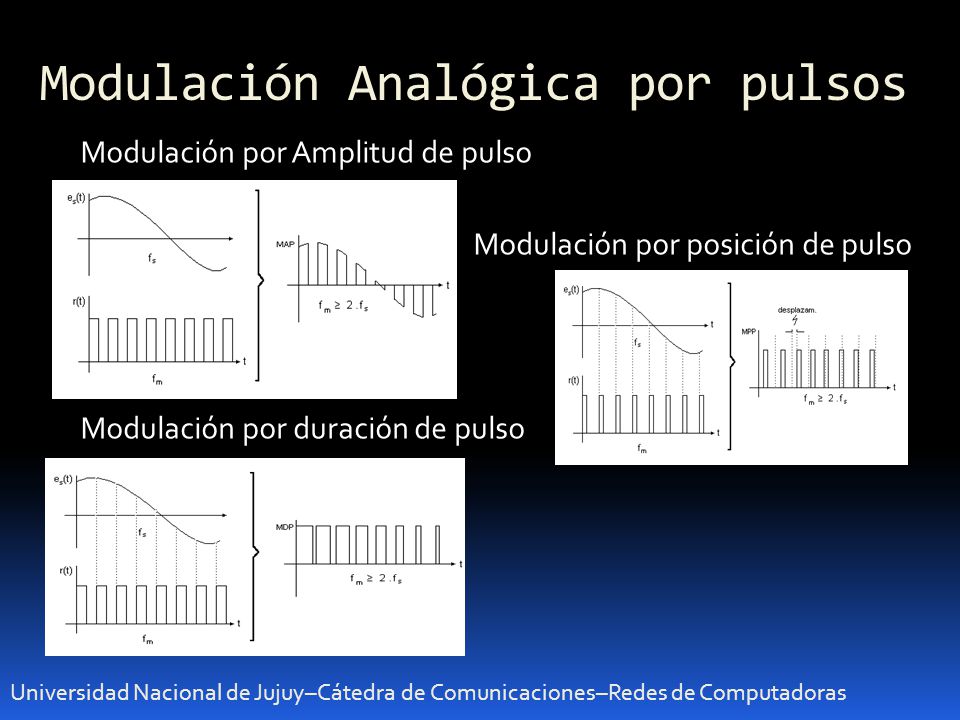

12 Modulación Analógica por pulsos Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Modulación por Amplitud de pulso Modulación por posición de pulso Modulación por duración de pulso

13 Multiplexado Universidad Nacional de Jujuy–Cátedra de Comunicaciones–Redes de Computadoras Es un mecanismo conocido como multicanalización, que permite aprovechar al máximo la capacidad de transmisión de un canal, posibilitando el envío de varios mensajes simultáneos, de tal modo que puedan ser recobrados individualmente en el extremo receptor. Multiplexión por división de frecuencia Se divide el AB en subcanales paralelos Se establecen canales de guarda. Capacidad limitada por el AB total. Multiplexión por división de tiempo División del tiempo en intervalos Tiempos de guarda para evitar interferencias Requiere el uso de módems.
