Telemática 1. Análisis de los sistemas telemáticos.

Presentaciones similares


Presentación del tema: "Telemática 1. Análisis de los sistemas telemáticos."— Transcripción de la presentación:

1 Telemática 1. Análisis de los sistemas telemáticos

2 1.1. Elementos de los sistemas telemáticos

3 Elementos

4 Clasificación de las transmisiones Transmisiones asíncronas y síncronas Asíncrona: un único carácter Síncrona: una cadena de caracteres Sentido de la transmisión Simplex: unidireccional Semidúplex: Bidireccional, pero no simultanea Dúplex: Bidireccional y simultanea Flujo de la transmisión Simétricos: caudal = en ambos sentidos Asimétricos: caudal distinto (upstream y downstream). Tipos de líneas Línea a dos hilos Línea a cuatro hilos Línea dedicada Línea multipunto

5 1.2. Organizaciones de estandarización

6 Estándars Internacionales ISO (estandarizaciones internacionales) ITU (ITU-T reemplaza al CCITT) Unión Europea EN: es el documento ratificado por: CEN CENELEC ETSI España UNE: Norma española elaborada por: AENOR EEUU EIA IEEE

7 1.3. Conceptos básicos

8 Ancho de banda Velocidad de modulación Velocidad de transmisión BER Capacidad

9 1.4. Medios de transmisión guiados

10 Parámetros Primarios: Resistencia ohmnica: R en ohm/km Inductancia: L en mH/km Conductancia (o perditancia): G en siemens/km Capacidad: C en nF/km Secundarios: Impedancia característica: Z en ohm Constante de atenuación: t en dB/km (0 Np/km) Condición de Heaviside: por la cual la atenuación es mínima. G/R=C/L

11 Medios guiados 1 Cable coaxial Thinnet (delgado) con conector BCN Thicknet (grueso) Par trenzado UTP (trenzado sin apantallar) FTP (trenzado apantallado) STP (trenzado apantallado individualmente) Fibra óptica. 2 clasificaciones Según el índice de refracción: Salto de índice Índice gradual Según los modos: Monomodo Multimodo

12 Múltiplexación por división en longitud de onda (WDM) para fibra óptica

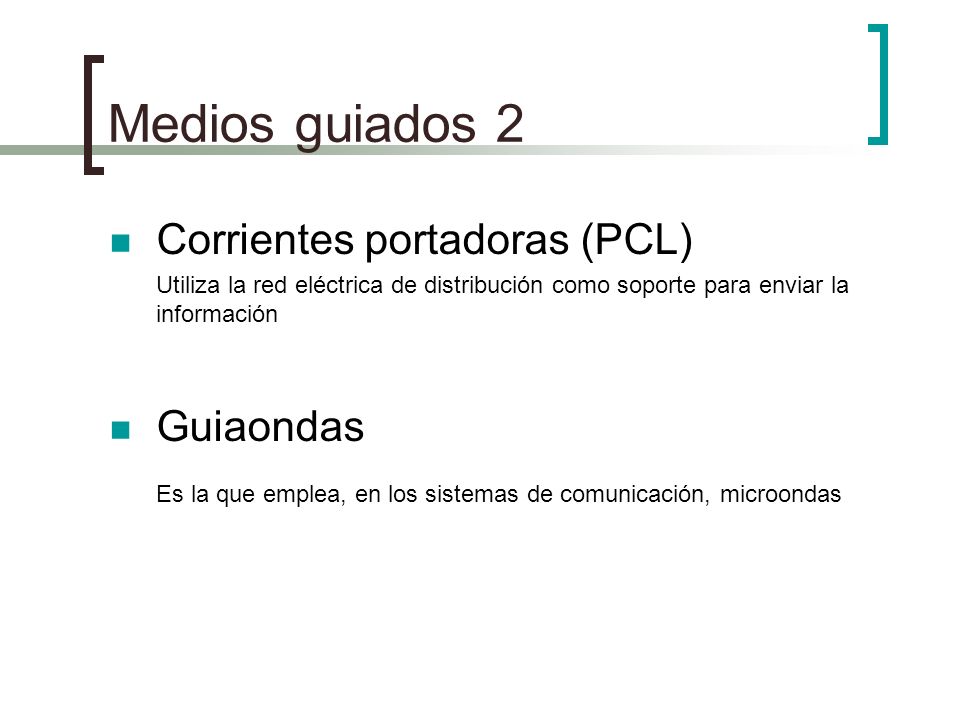

13 Medios guiados 2 Corrientes portadoras (PCL) Utiliza la red eléctrica de distribución como soporte para enviar la información Guiaondas Es la que emplea, en los sistemas de comunicación, microondas

14 1.5. Medios de transmisión no guiados

15 La información se transmite por el aire Radio Infrarrojo Bluetooh Satélite (VSAT) Láser

16 1.6. Perturbaciones en la transmisión

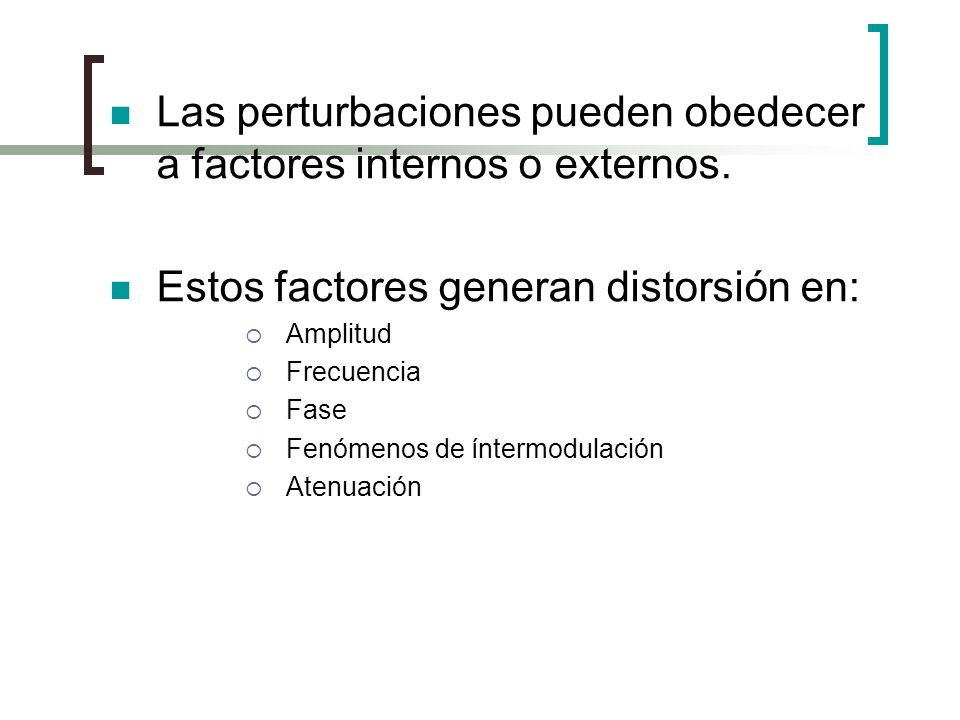

17 Las perturbaciones pueden obedecer a factores internos o externos. Estos factores generan distorsión en: Amplitud Frecuencia Fase Fenómenos de íntermodulación Atenuación

18 1.7. Modulación

19 ASK FSK PSK

20 1.8. Técnicas de transmisión digital

21 Técnicas Banda base: señal digital se aplica directamente Banda ancha: Señal digital modula a una portadora que se aplica al medio de transmisión Teorema de muestreo: Se puede reconstruir una señal a partir de las muestras tomadas, siempre y cuando cumplan las siguientes condiciones: La señal de entrada al sistema este acotada o limitada en banda Se tomen muestras de la señal con al menos el doble de la frecuencia máxima de entrada Cambio de PAM a PCM según ley A (Europa) o ley u (EEUU)

22 1.9., 1.10 y Códigos

23 1.9. Múltiplexación por división en la frecuencia MDF o FDM Consiste en asignar frecuencias distintas sobre el mismo canal para enviar distintos canales o informaciones Usado en transmisiones analógicas

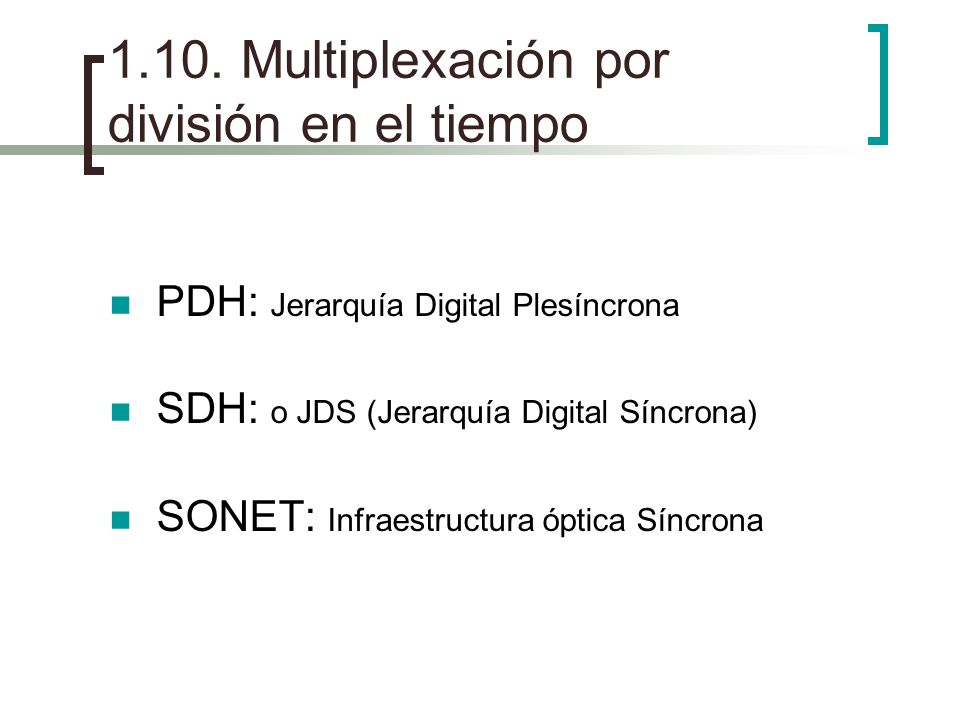

24 1.10. Multiplexación por división en el tiempo PDH: Jerarquía Digital Plesíncrona SDH: o JDS (Jerarquía Digital Síncrona) SONET: Infraestructura óptica Síncrona

25 Códigos
