Generalidades SECCIONES TRANSVERSALES & VOLUMENES (CSV)

Presentación del tema: "Generalidades SECCIONES TRANSVERSALES & VOLUMENES (CSV)"— Transcripción de la presentación:

1 Generalidades SECCIONES TRANSVERSALES & VOLUMENES (CSV)
HYPACK 2014

2 SECCIONES TRANSVERSALES & VOLUMENES REDUCCION TRANSVERSAL

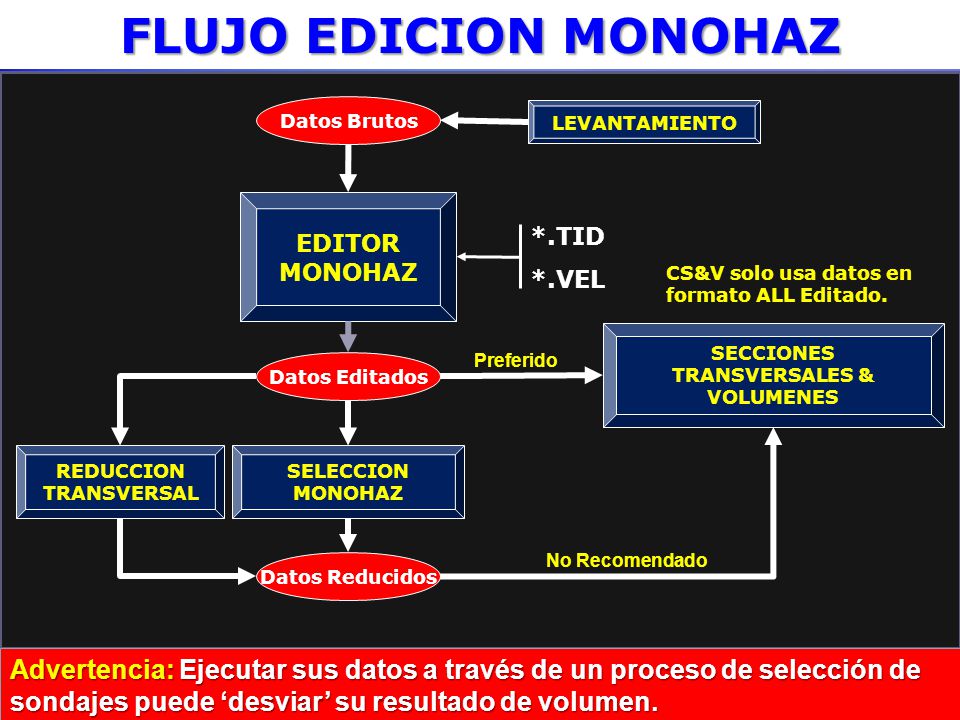

FLUJO EDICION MONOHAZ Datos Brutos LEVANTAMIENTO EDITOR MONOHAZ *.TID *.VEL CS&V solo usa datos en formato ALL Editado. SECCIONES TRANSVERSALES & VOLUMENES Preferido Datos Editados REDUCCION TRANSVERSAL SELECCION MONOHAZ No Recomendado Datos Reducidos Advertencia: Ejecutar sus datos a través de un proceso de selección de sondajes puede ‘desviar’ su resultado de volumen.

3 Terminología Tope de Banco Izq. Tope de Banco Derecho Lِínea central
Izq del Centro Derecha del centro Plantilla de Diseño Plantilla Sobreprofundidad Permitida Centro Canal Plantilla Supergrado Pendiente Lateral Derecha Pendiente Lateral Izq. Base Talud Izq. Base Talud Derecho Plantilla de Diseño Plantilla Sobreprofundidad Plantilla Supergrado

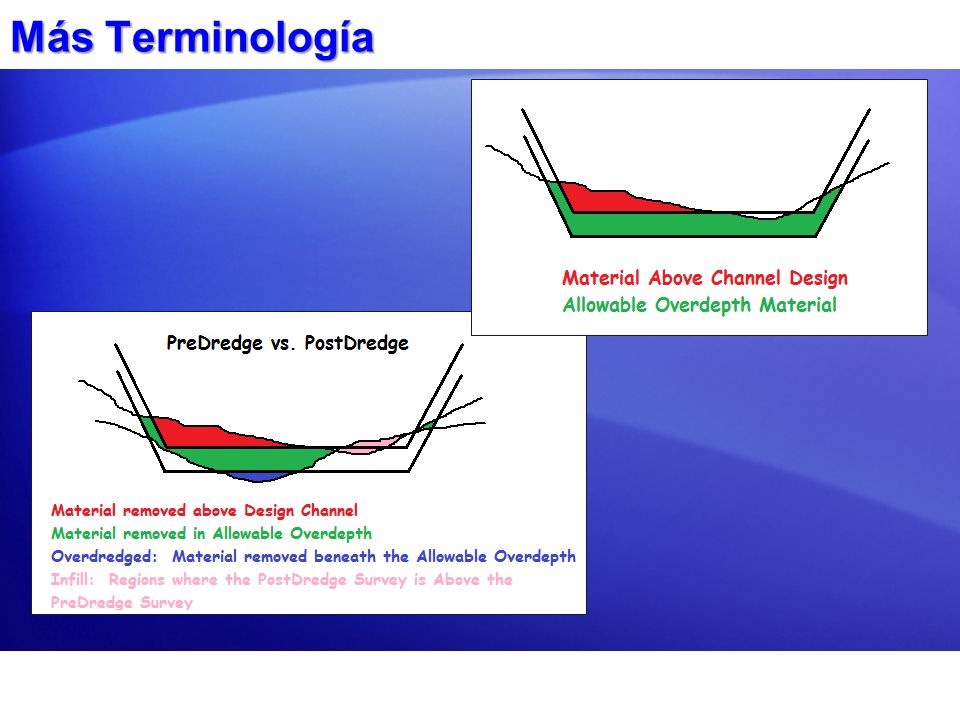

4 Más Terminología

5 (Sin Punto Línea central) (Con Punto Línea central)

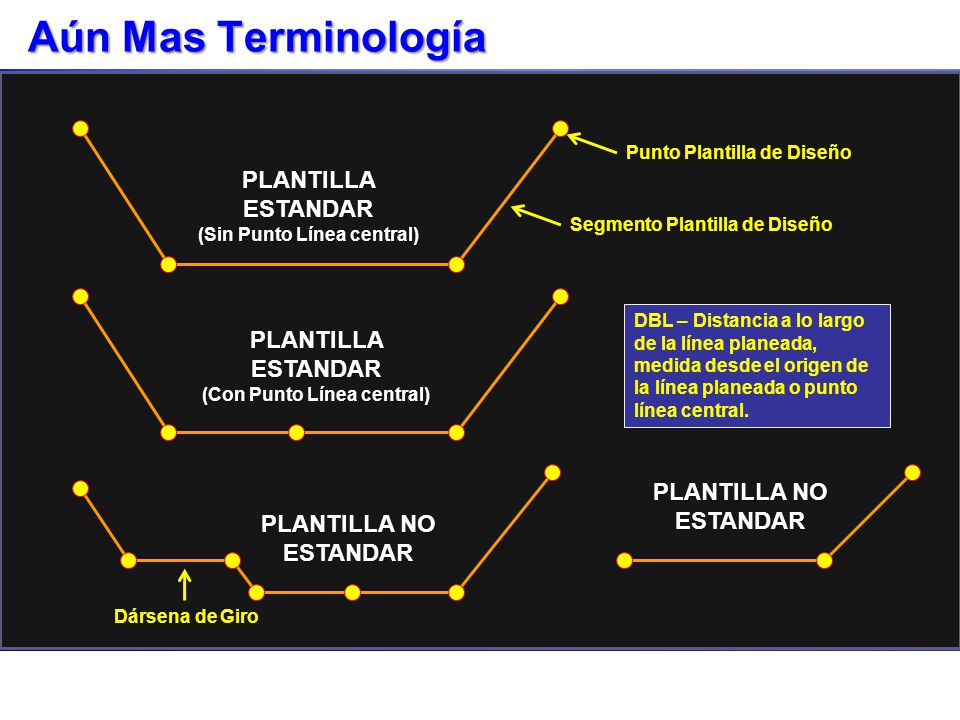

Aún Mas Terminología Punto Plantilla de Diseño PLANTILLA ESTANDAR (Sin Punto Línea central) Segmento Plantilla de Diseño DBL – Distancia a lo largo de la línea planeada, medida desde el origen de la línea planeada o punto línea central. PLANTILLA ESTANDAR (Con Punto Línea central) PLANTILLA NO ESTANDAR PLANTILLA NO ESTANDAR Dársena de Giro

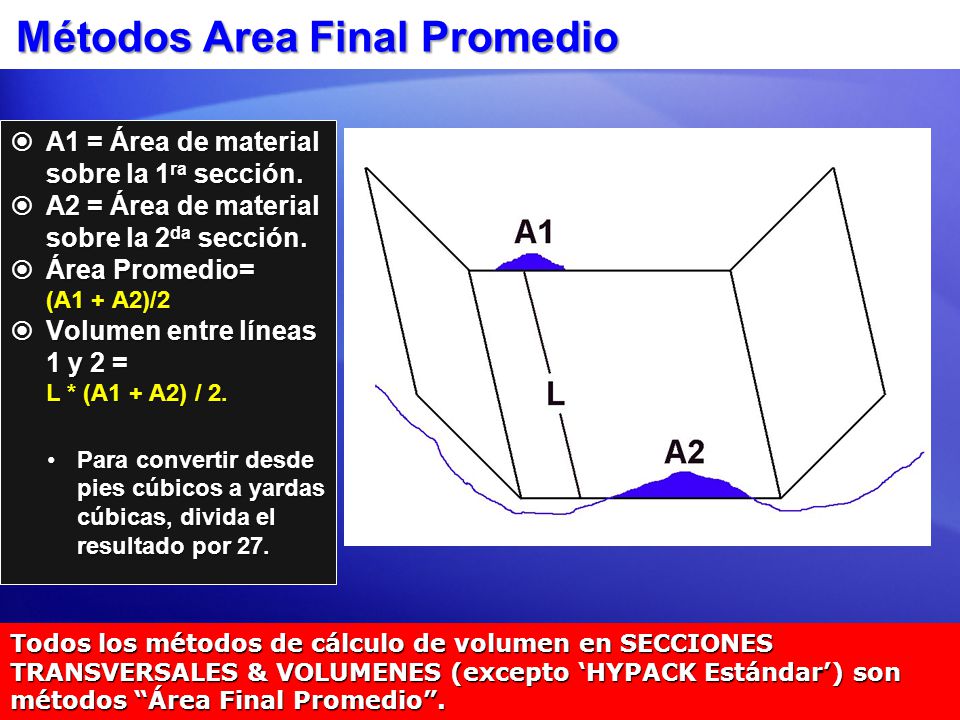

6 Métodos Area Final Promedio
A1 = Área de material sobre la 1ra sección. A2 = Área de material sobre la 2da sección. Área Promedio= (A1 + A2)/2 Volumen entre líneas 1 y 2 = L * (A1 + A2) / 2. Para convertir desde pies cúbicos a yardas cúbicas, divida el resultado por 27. Todos los métodos de cálculo de volumen en SECCIONES TRANSVERSALES & VOLUMENES (excepto ‘HYPACK Estándar’) son métodos “Área Final Promedio”.

7 Método Estándar HYPACK
K = Área Superficie ‘HYPACK Estándar’ divide cada segmento en 100 tajadas. Interpola una profundidad por cada esquina de la tajada. Luego calcula el volumen de cada tajada y suma todas las tajadas para determinar el volumen para el segmento. Este es considerado un Método Prismoidal de Cálculo de Volumen.

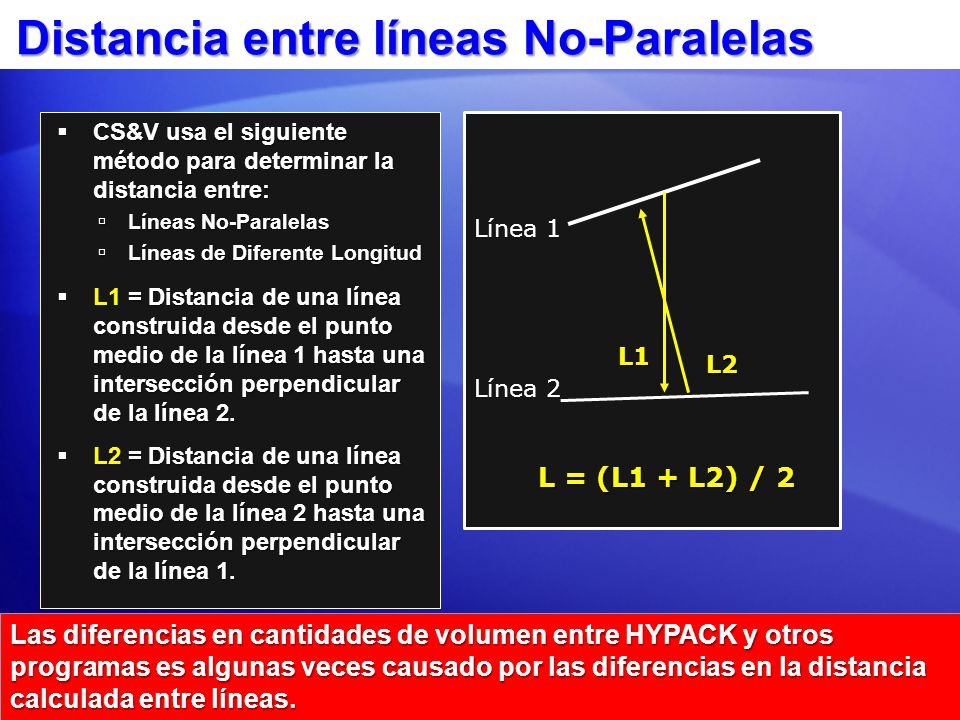

8 Distancia entre líneas No-Paralelas
CS&V usa el siguiente método para determinar la distancia entre: Líneas No-Paralelas Líneas de Diferente Longitud L1 = Distancia de una línea construida desde el punto medio de la línea 1 hasta una intersección perpendicular de la línea 2. L2 = Distancia de una línea construida desde el punto medio de la línea 2 hasta una intersección perpendicular de la línea 1. Línea 1 L1 L2 Línea 2 L = (L1 + L2) / 2 Las diferencias en cantidades de volumen entre HYPACK y otros programas es algunas veces causado por las diferencias en la distancia calculada entre líneas.

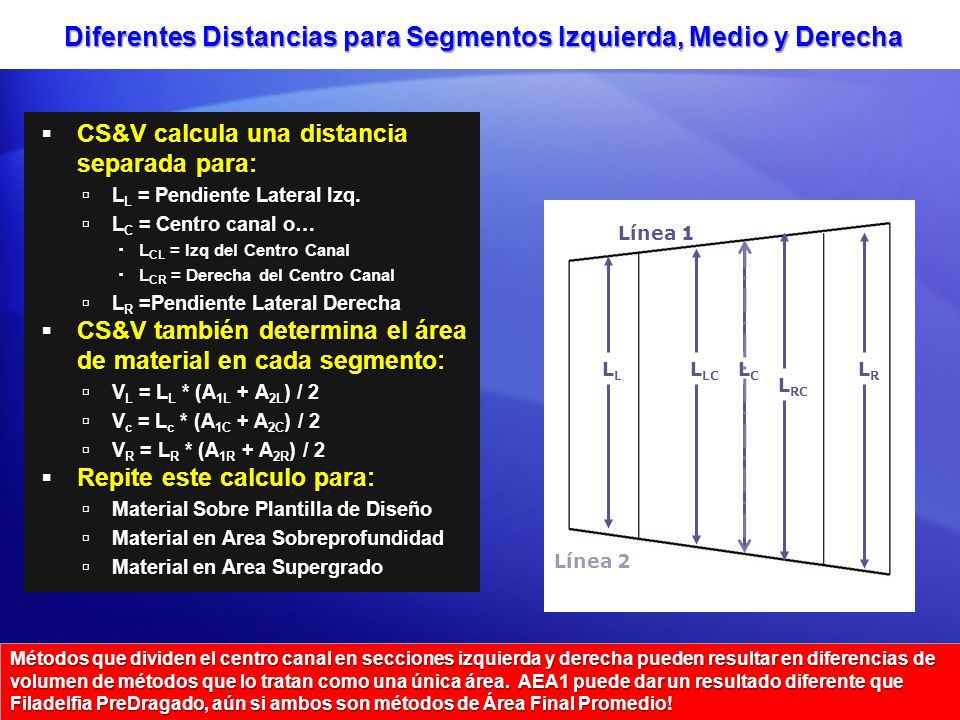

9 Diferentes Distancias para Segmentos Izquierda, Medio y Derecha
CS&V calcula una distancia separada para: LL = Pendiente Lateral Izq. LC = Centro canal o… LCL = Izq del Centro Canal LCR = Derecha del Centro Canal LR =Pendiente Lateral Derecha CS&V también determina el área de material en cada segmento: VL = LL * (A1L + A2L) / 2 Vc = Lc * (A1C + A2C) / 2 VR = LR * (A1R + A2R) / 2 Repite este calculo para: Material Sobre Plantilla de Diseño Material en Area Sobreprofundidad Material en Area Supergrado Línea 1 LL LLC LC LR LRC Línea 2 Métodos que dividen el centro canal en secciones izquierda y derecha pueden resultar en diferencias de volumen de métodos que lo tratan como una única área. AEA1 puede dar un resultado diferente que Filadelfia PreDragado, aún si ambos son métodos de Área Final Promedio!

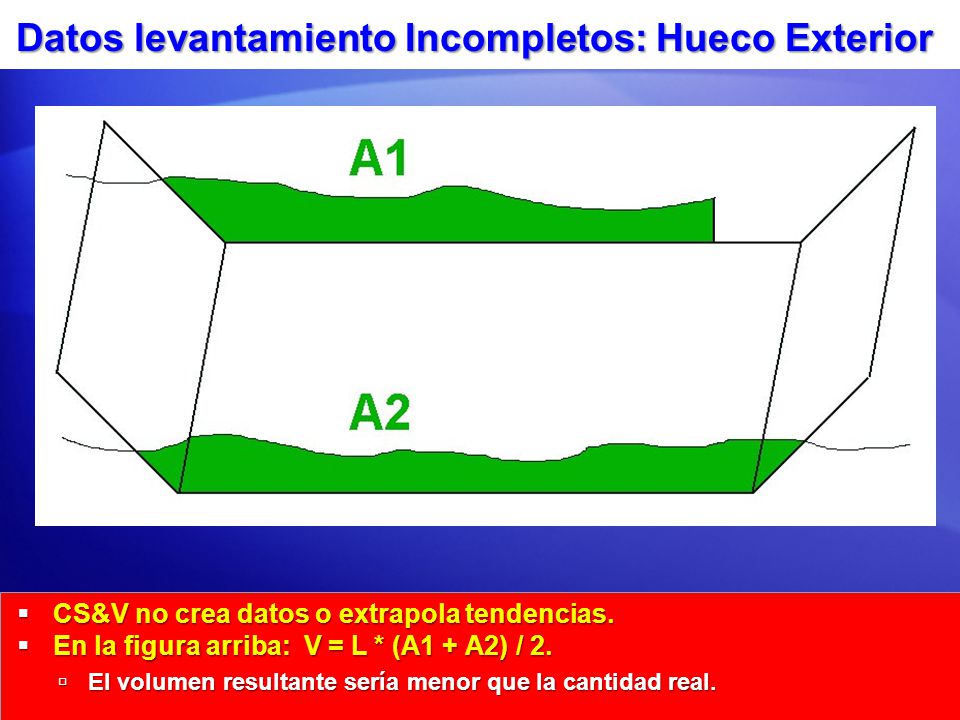

10 Datos levantamiento Incompletos: Hueco Exterior
CS&V no crea datos o extrapola tendencias. En la figura arriba: V = L * (A1 + A2) / 2. El volumen resultante sería menor que la cantidad real.

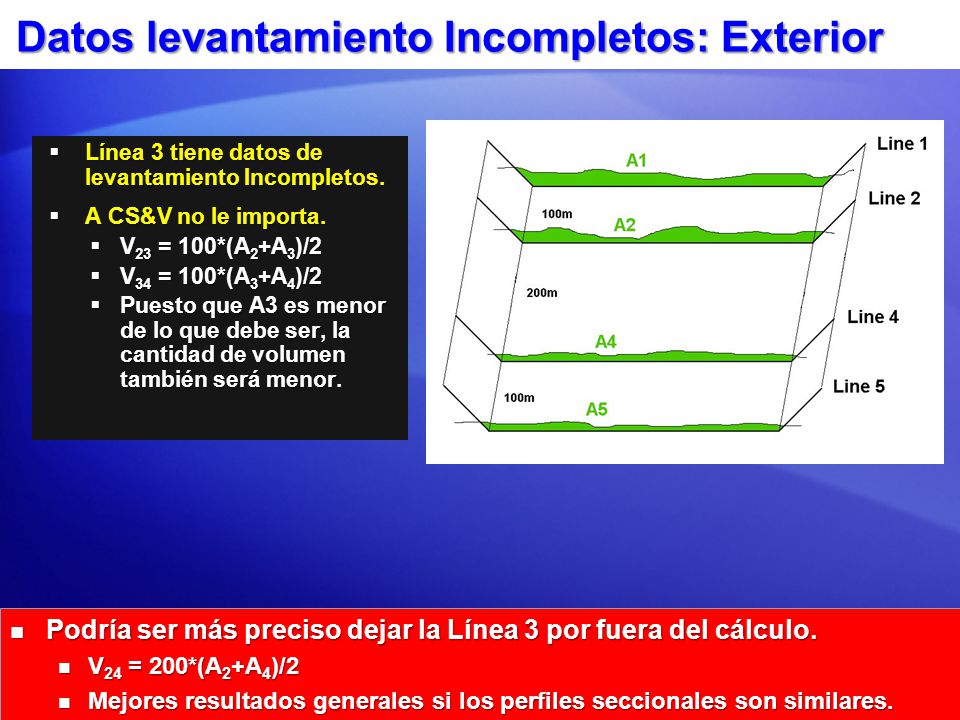

11 Datos levantamiento Incompletos: Exterior
Línea 3 tiene datos de levantamiento Incompletos. A CS&V no le importa. V23 = 100*(A2+A3)/2 V34 = 100*(A3+A4)/2 Puesto que A3 es menor de lo que debe ser, la cantidad de volumen también será menor. Podría ser más preciso dejar la Línea 3 por fuera del cálculo. V24 = 200*(A2+A4)/2 Mejores resultados generales si los perfiles seccionales son similares.

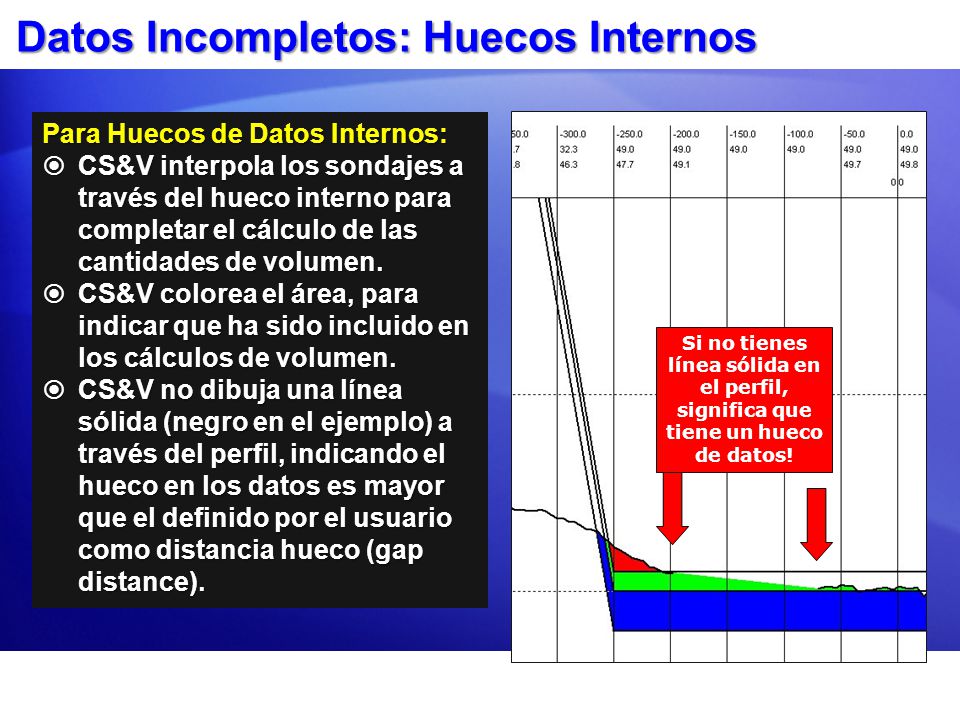

12 Datos Incompletos: Huecos Internos
Para Huecos de Datos Internos: CS&V interpola los sondajes a través del hueco interno para completar el cálculo de las cantidades de volumen. CS&V colorea el área, para indicar que ha sido incluido en los cálculos de volumen. CS&V no dibuja una línea sólida (negro en el ejemplo) a través del perfil, indicando el hueco en los datos es mayor que el definido por el usuario como distancia hueco (gap distance). Si no tienes línea sólida en el perfil, significa que tiene un hueco de datos!

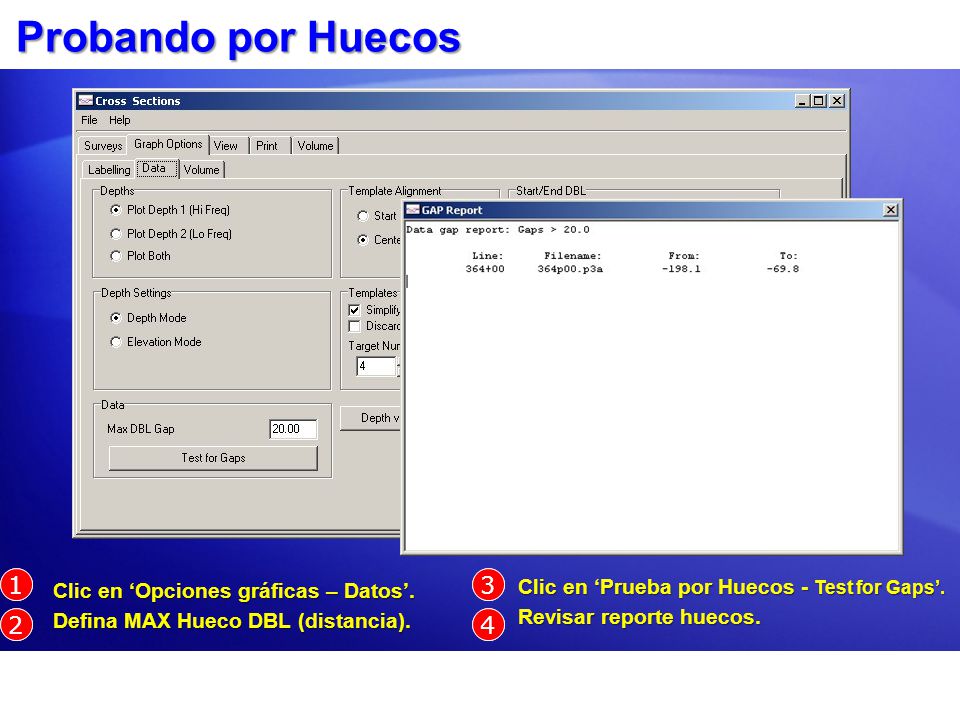

13 Probando por Huecos 1 1 Clic en ‘Opciones gráficas – Datos’. Defina MAX Hueco DBL (distancia). 3 3 Clic en ‘Prueba por Huecos - Test for Gaps’. Revisar reporte huecos. 2 2 4 4

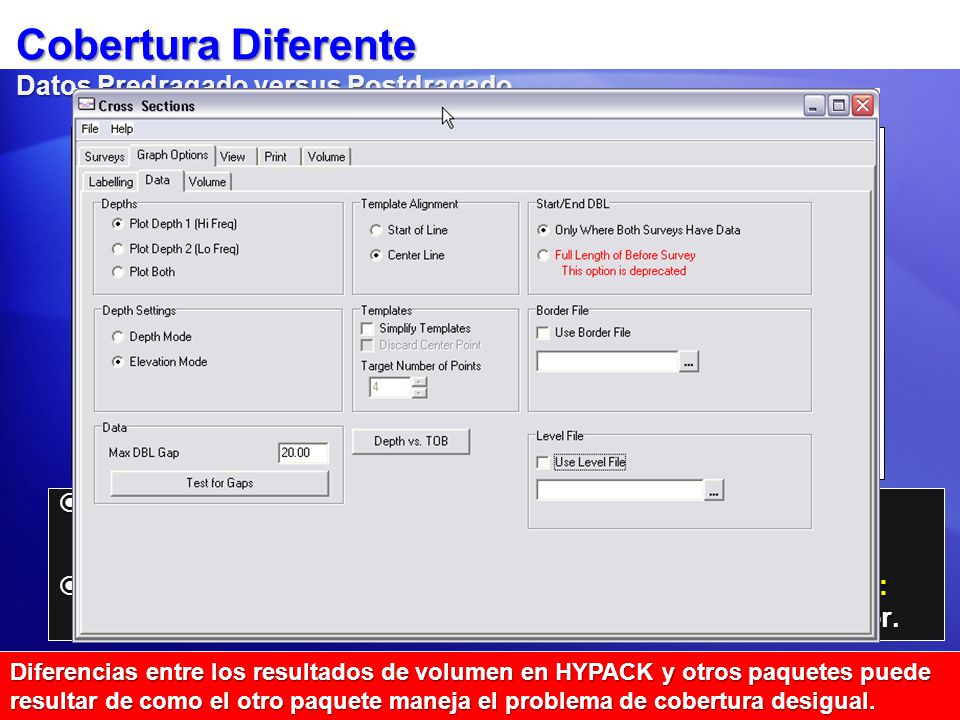

14 Cobertura Diferente Datos Predragado versus Postdragado
Solo donde ambos Lev. Tienen Datos Longitud Total Lev. Predragado. Levantamiento Predragado Levantamiento Postdragado Solo donde Ambos levantamientos Tienen Datos: Calcula áreas solo donde traslapan la sección ‘antes’ y ‘después’. Longitud Total del Levantamiento anterior (no Recomendado): Calcula áreas con base en límites del levantamiento anterior. Diferencias entre los resultados de volumen en HYPACK y otros paquetes puede resultar de como el otro paquete maneja el problema de cobertura desigual.

15 Peligro de líneas planeadas Intersectantes
CS&V no le importa si sus líneas intersectan. CS&V no le importa si hay giros en el canal entre líneas. Creando líneas perpendiculares a la línea central del canal puede exagerar estos errores. La opción “Esquinas Inteligentes - Smart corners” en DISEÑO CANAL dan un mejor resultado. Colocando una línea en el punto de línea central también reduce errores.

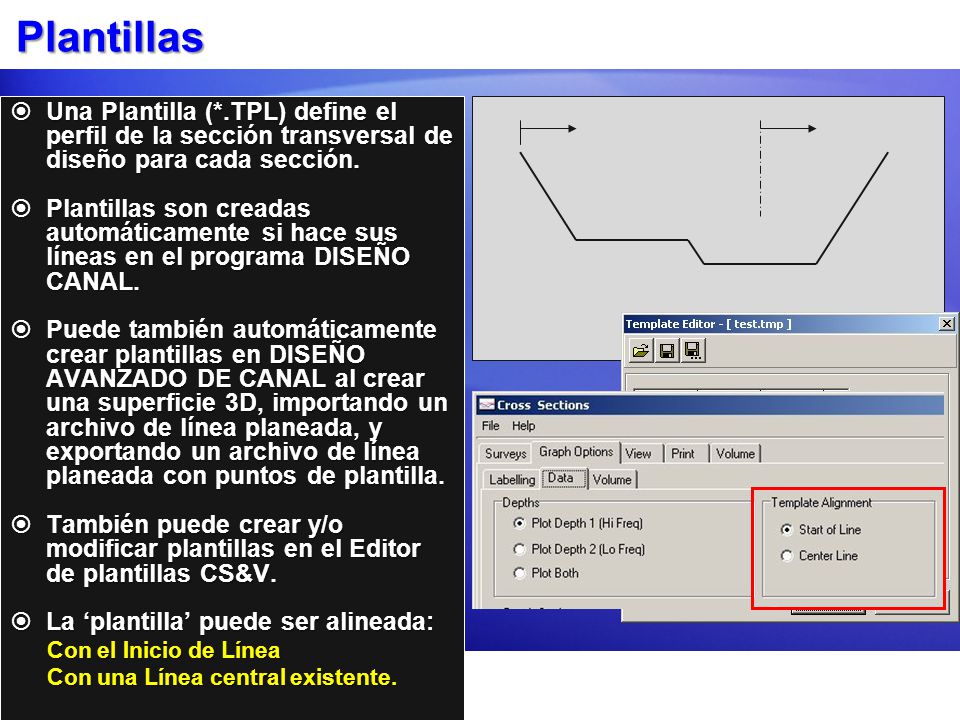

16 Plantillas Una Plantilla (*.TPL) define el perfil de la sección transversal de diseño para cada sección. Plantillas son creadas automáticamente si hace sus líneas en el programa DISEÑO CANAL. Puede también automáticamente crear plantillas en DISEÑO AVANZADO DE CANAL al crear una superficie 3D, importando un archivo de línea planeada, y exportando un archivo de línea planeada con puntos de plantilla. También puede crear y/o modificar plantillas en el Editor de plantillas CS&V. La ‘plantilla’ puede ser alineada: Con el Inicio de Línea Con una Línea central existente. Plantilla

17 Alineación Plantilla Inicio de Línea: Línea Central:
Aplica distancias desde el punto de inicio de línea. Línea Central: Aplica línea central de plantillas nuevas a la línea central de la plantilla existente. Número Impar de Puntos de plantilla: (1,2,3,4,5; 3 es la línea central). Número par de Puntos de plantilla: (1,2,3,4,5,6; promedio de 3 y 4 es la línea central).

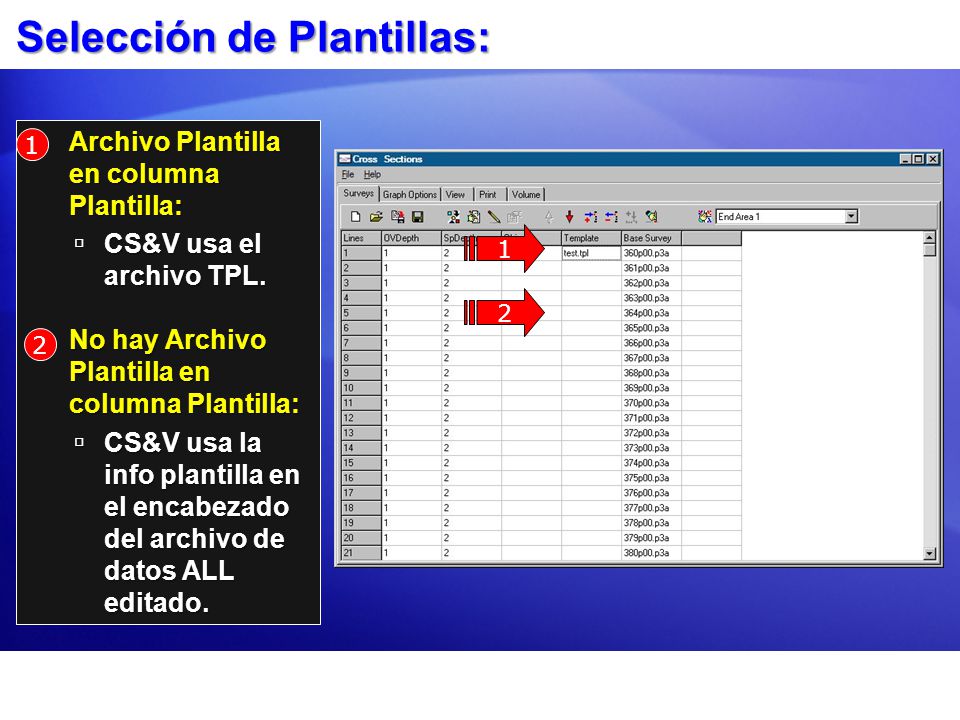

18 Selección de Plantillas:
Archivo Plantilla en columna Plantilla: CS&V usa el archivo TPL. No hay Archivo Plantilla en columna Plantilla: CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado. 1 1 2 2

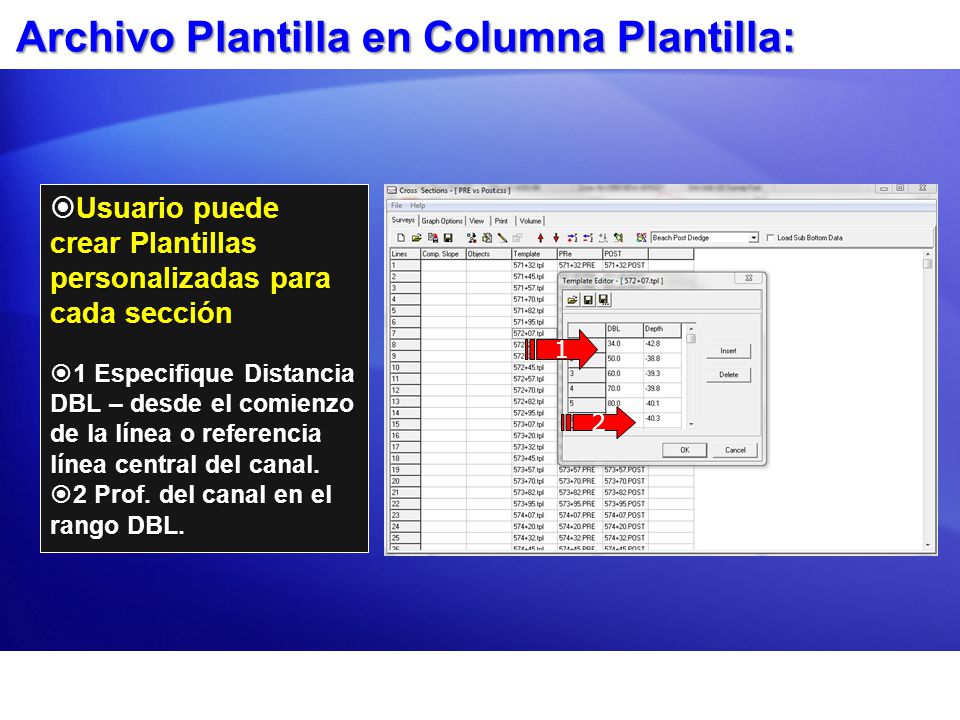

19 Archivo Plantilla en Columna Plantilla:
Usuario puede crear Plantillas personalizadas para cada sección 1 Especifique Distancia DBL – desde el comienzo de la línea o referencia línea central del canal. 2 Prof. del canal en el rango DBL. 1 2

20 No hay Archivo Plantilla en columna Plantilla:
CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado. LTP – Punto Línea Plantilla DBL Distancia desde línea planeada Origen Prof.

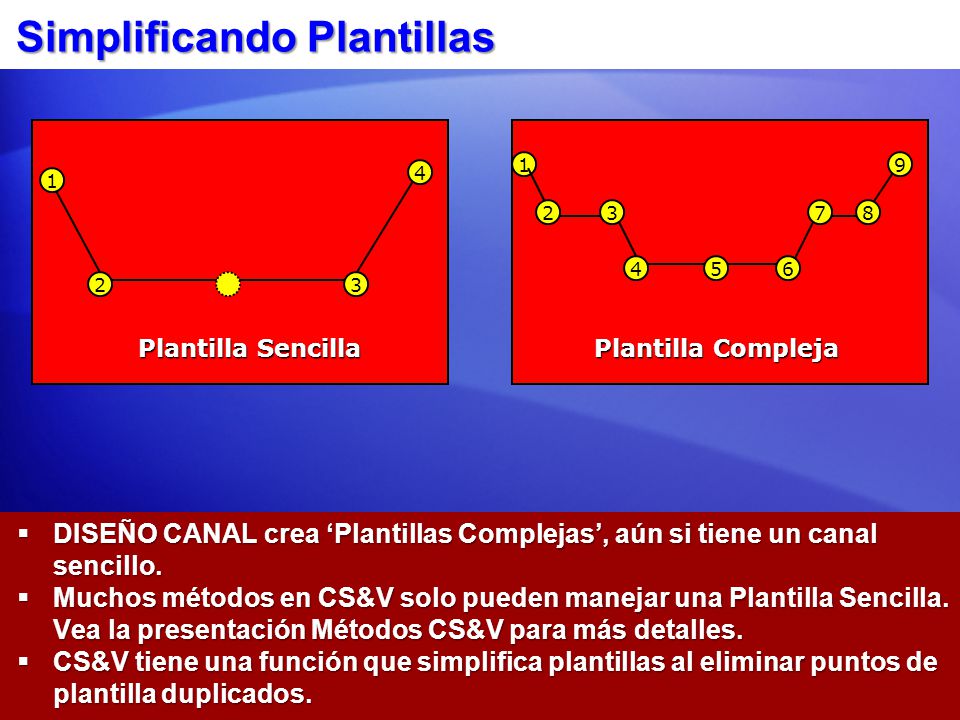

21 Simplificando Plantillas
1 9 4 1 2 3 7 8 4 5 6 2 3 Plantilla Sencilla Plantilla Compleja DISEÑO CANAL crea ‘Plantillas Complejas’, aún si tiene un canal sencillo. Muchos métodos en CS&V solo pueden manejar una Plantilla Sencilla. Vea la presentación Métodos CS&V para más detalles. CS&V tiene una función que simplifica plantillas al eliminar puntos de plantilla duplicados.

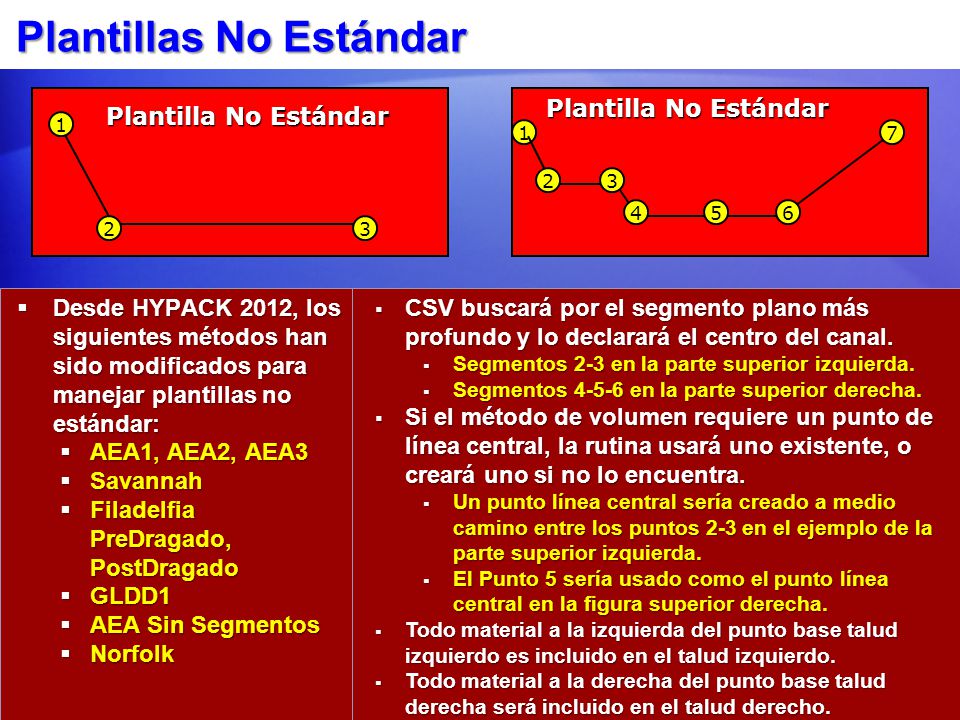

22 Plantillas No Estándar
Plantilla No Estándar Plantilla No Estándar 1 1 7 2 3 4 5 6 2 3 Desde HYPACK 2012, los siguientes métodos han sido modificados para manejar plantillas no estándar: AEA1, AEA2, AEA3 Savannah Filadelfia PreDragado, PostDragado GLDD1 AEA Sin Segmentos Norfolk CSV buscará por el segmento plano más profundo y lo declarará el centro del canal. Segmentos 2-3 en la parte superior izquierda. Segmentos en la parte superior derecha. Si el método de volumen requiere un punto de línea central, la rutina usará uno existente, o creará uno si no lo encuentra. Un punto línea central sería creado a medio camino entre los puntos 2-3 en el ejemplo de la parte superior izquierda. El Punto 5 sería usado como el punto línea central en la figura superior derecha. Todo material a la izquierda del punto base talud izquierdo es incluido en el talud izquierdo. Todo material a la derecha del punto base talud derecha será incluido en el talud derecho.

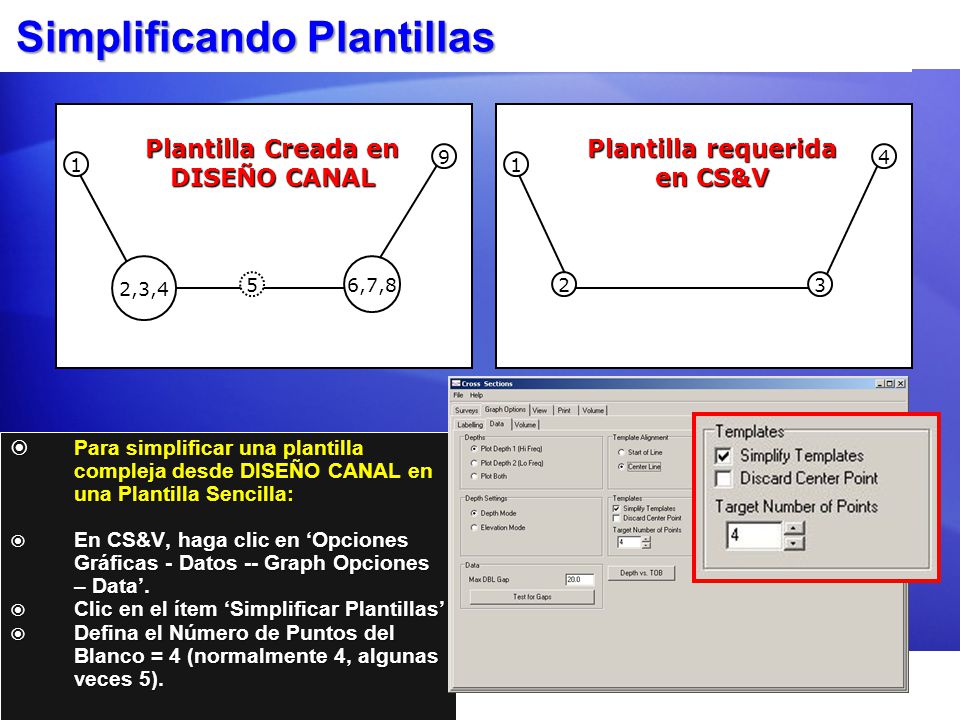

23 Simplificando Plantillas
1 9 2,3,4 5 6,7,8 1 4 2 3 Plantilla Creada en DISEÑO CANAL Plantilla requerida en CS&V Para simplificar una plantilla compleja desde DISEÑO CANAL en una Plantilla Sencilla: En CS&V, haga clic en ‘Opciones Gráficas - Datos -- Graph Opciones – Data’. Clic en el ítem ‘Simplificar Plantillas’ Defina el Número de Puntos del Blanco = 4 (normalmente 4, algunas veces 5).

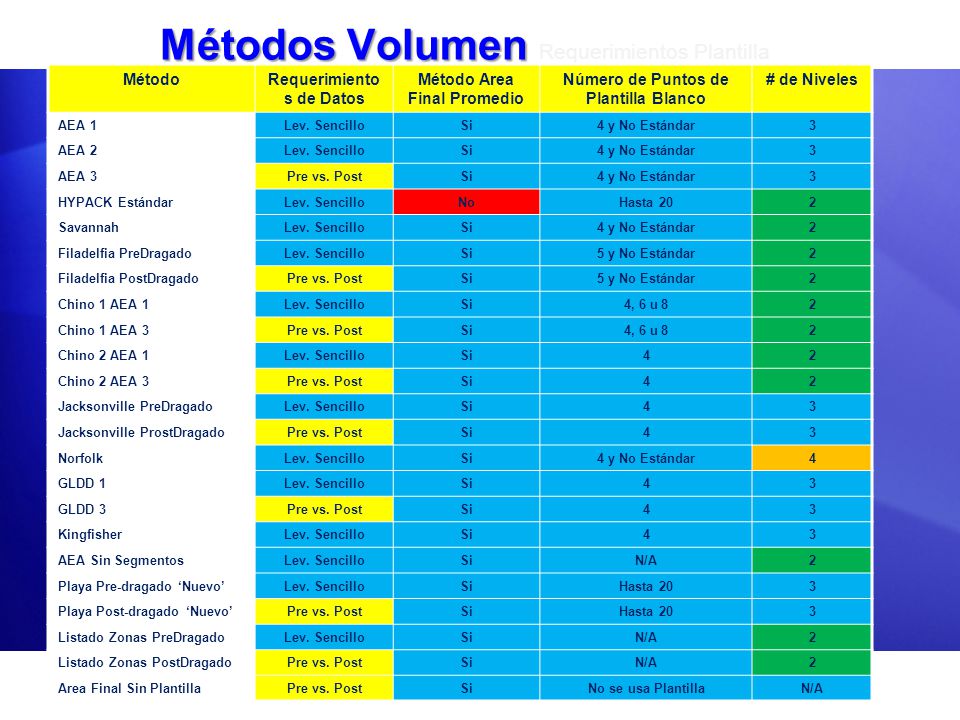

24 Métodos Volumen Requerimientos Plantilla
Requerimientos de Datos Método Area Final Promedio Número de Puntos de Plantilla Blanco # de Niveles AEA 1 Lev. Sencillo Si 4 y No Estándar 3 AEA 2 AEA 3 Pre vs. Post HYPACK Estándar No Hasta 20 2 Savannah Filadelfia PreDragado 5 y No Estándar Filadelfia PostDragado Chino 1 AEA 1 4, 6 u 8 Chino 1 AEA 3 Chino 2 AEA 1 4 Chino 2 AEA 3 Jacksonville PreDragado Jacksonville ProstDragado Norfolk GLDD 1 GLDD 3 Kingfisher AEA Sin Segmentos N/A Playa Pre-dragado ‘Nuevo’ Playa Post-dragado ‘Nuevo’ Listado Zonas PreDragado Listado Zonas PostDragado Area Final Sin Plantilla No se usa Plantilla

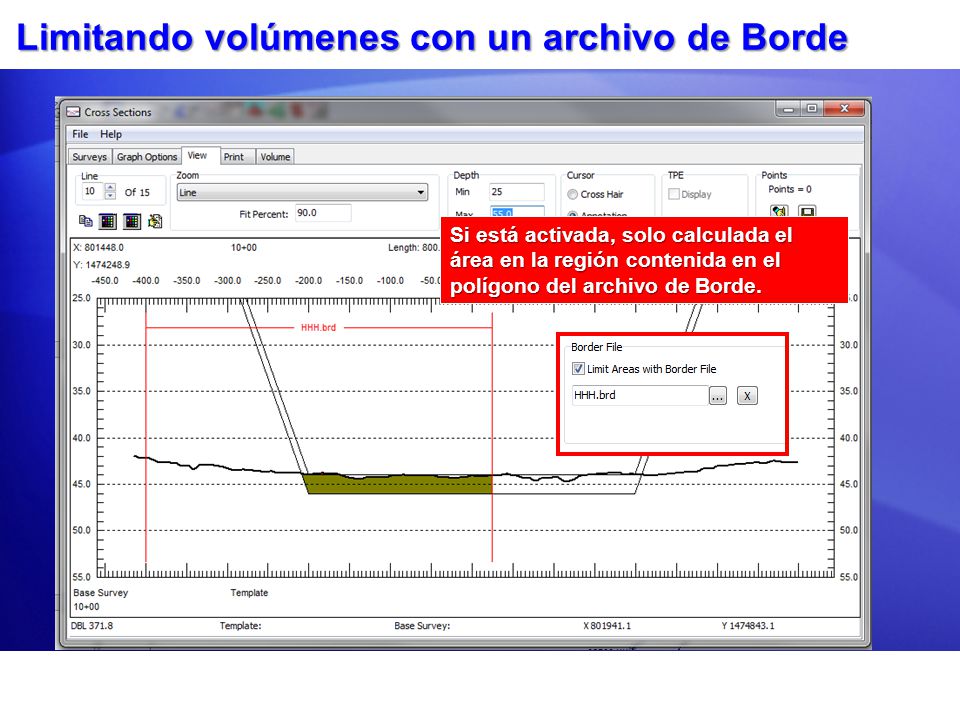

25 Limitando volúmenes con un archivo de Borde
Si está activada, solo calculada el área en la región contenida en el polígono del archivo de Borde. Parámetros Archivo Borde son localizados en la pestaña Opciones Gráficas - Datos.

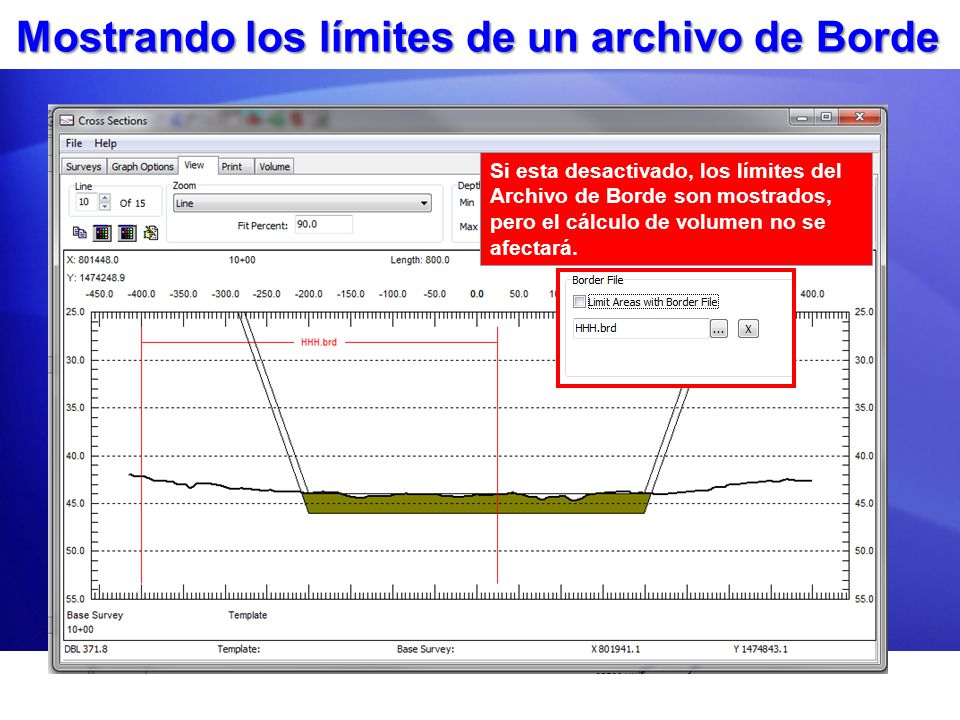

26 Mostrando los límites de un archivo de Borde
Si esta desactivado, los límites del Archivo de Borde son mostrados, pero el cálculo de volumen no se afectará.

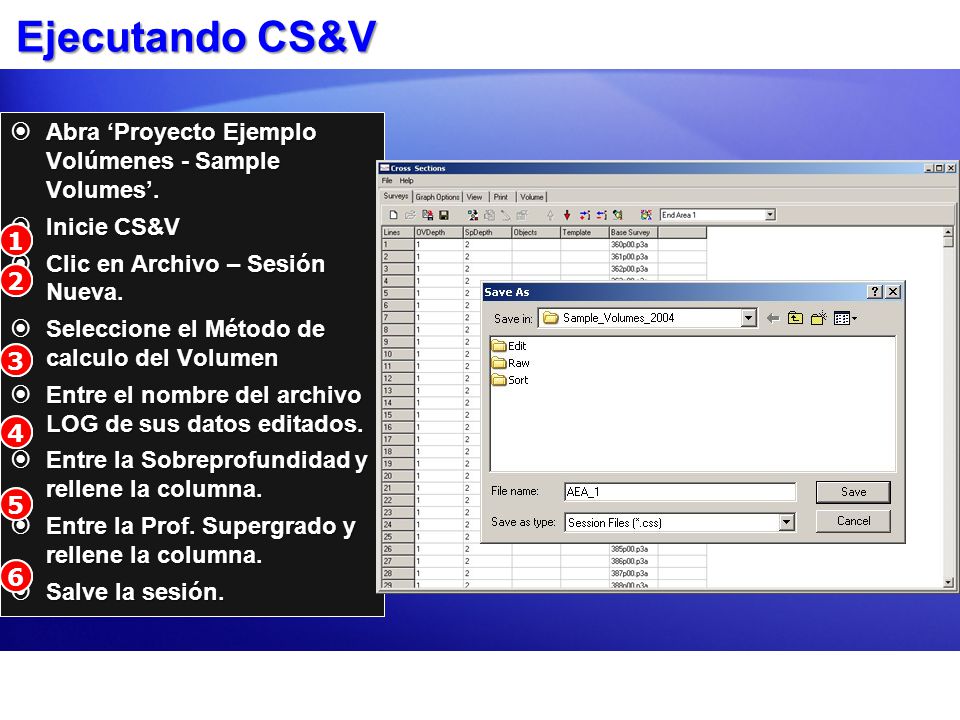

27 Ejecutando CS&V Abra ‘Proyecto Ejemplo Volúmenes - Sample Volumes’.
Inicie CS&V Clic en Archivo – Sesión Nueva. Seleccione el Método de calculo del Volumen Entre el nombre del archivo LOG de sus datos editados. Entre la Sobreprofundidad y rellene la columna. Entre la Prof. Supergrado y rellene la columna. Salve la sesión. 1 1 2 2 3 3 4 4 5 5 6 6

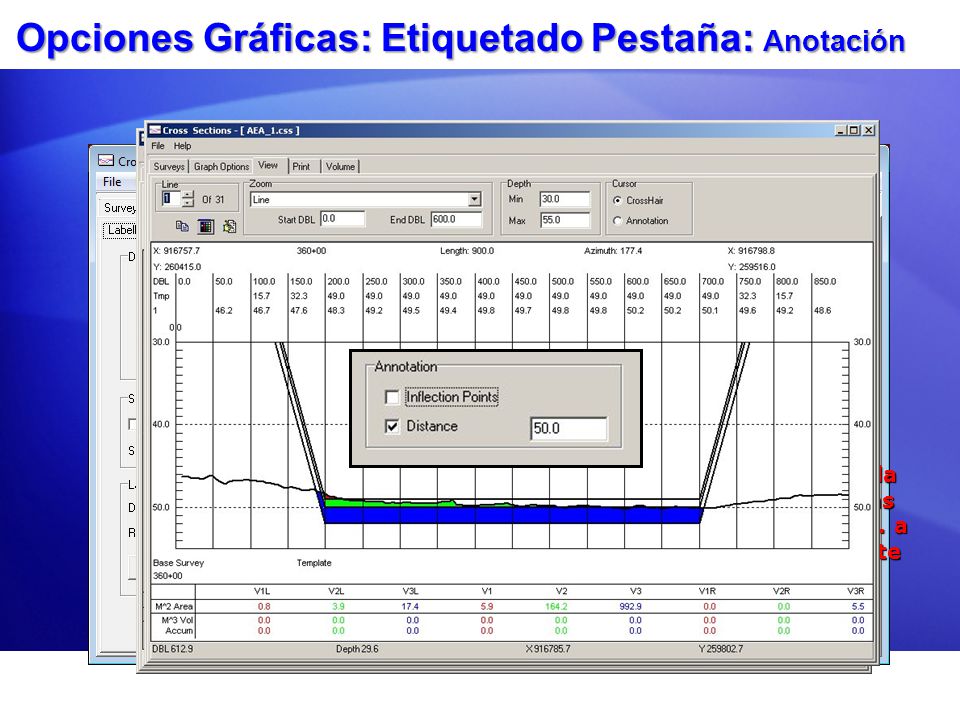

28 Opciones Gráficas: Etiquetado Pestaña: Anotación
Anotación controla la ubicación de las etiquetas de prof. a lo largo de la parte superior de la gráfica.

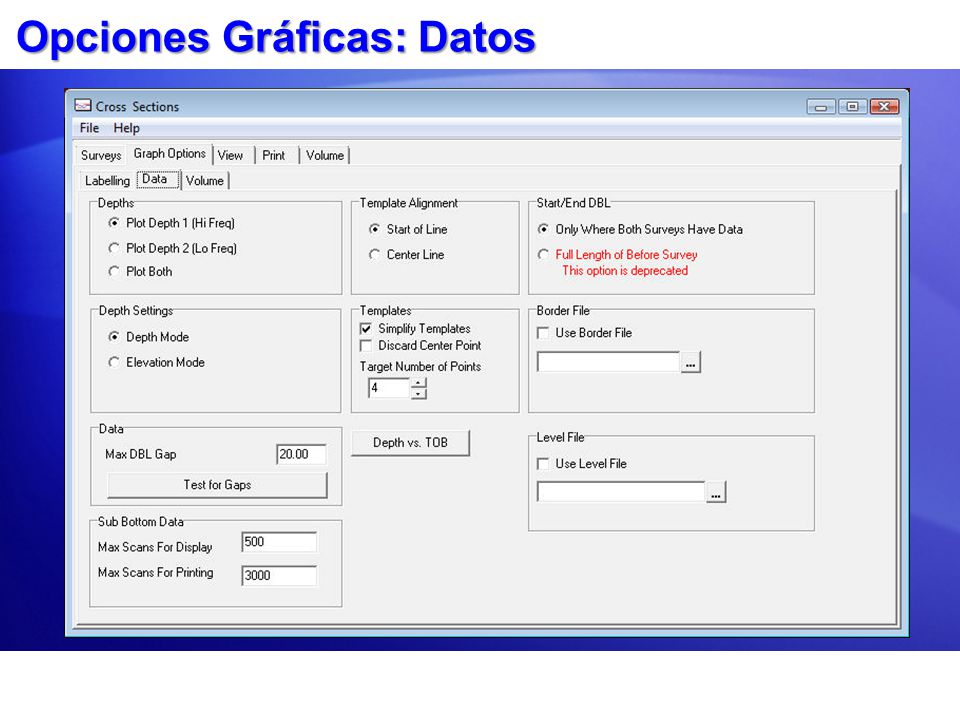

29 Opciones Gráficas: Datos

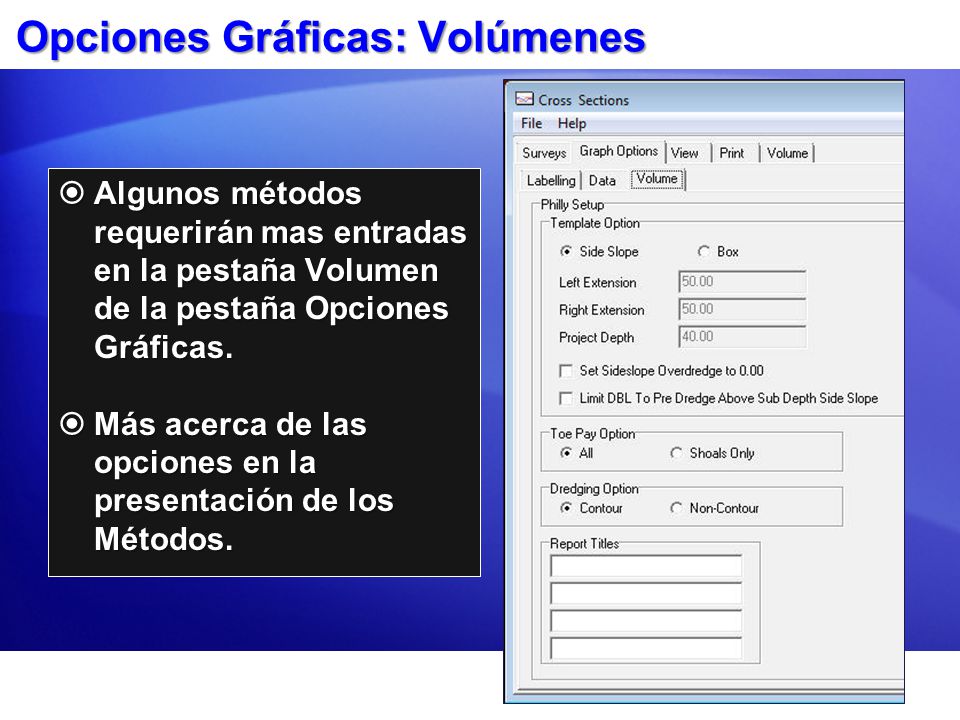

30 Opciones Gráficas: Volúmenes
Algunos métodos requerirán mas entradas en la pestaña Volumen de la pestaña Opciones Gráficas. Más acerca de las opciones en la presentación de los Métodos.

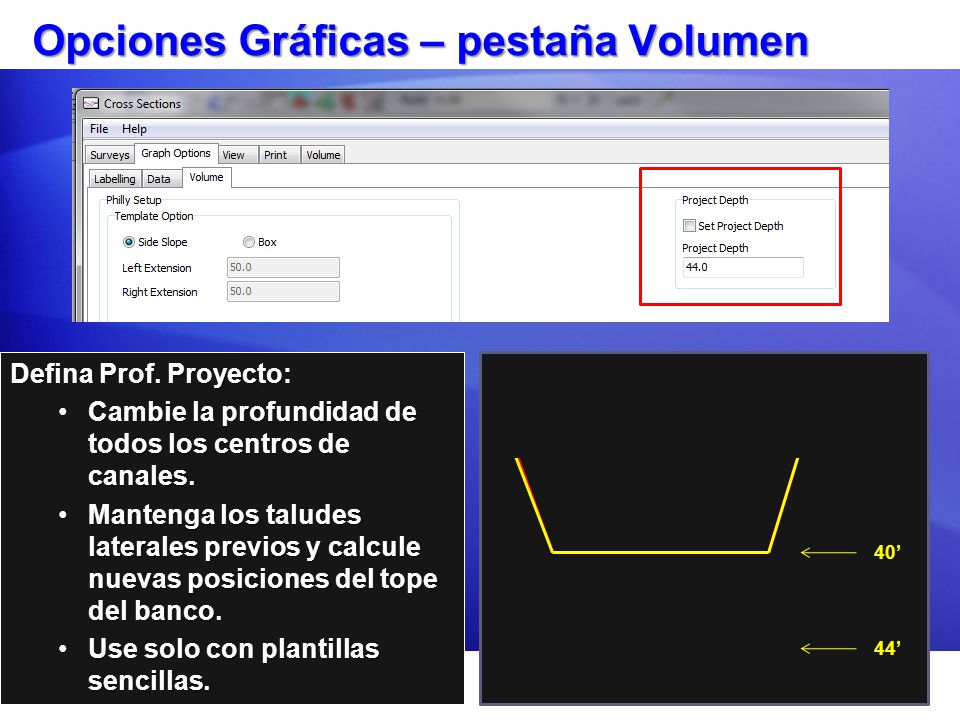

31 Opciones Gráficas – pestaña Volumen
Defina Prof. Proyecto: Cambie la profundidad de todos los centros de canales. Mantenga los taludes laterales previos y calcule nuevas posiciones del tope del banco. Use solo con plantillas sencillas. 40’ 44’

32 Pestaña Vista - View Área Legenda Datos Volumen y Área.
Colorear rangos para SEG-Y Rellenos Sólidos Envoltura TPU Exportar a BMP: Editor Objeto Rango Prof. Tipo Cursor Colector XYZ Escalado Horizontal Márgenes Horizontales Área Legenda Datos Volumen y Área.

33 Usado para agregar un ‘margen’ a lo largo del exterior del perfil.
Porcentaje Ajuste Usado para agregar un ‘margen’ a lo largo del exterior del perfil.

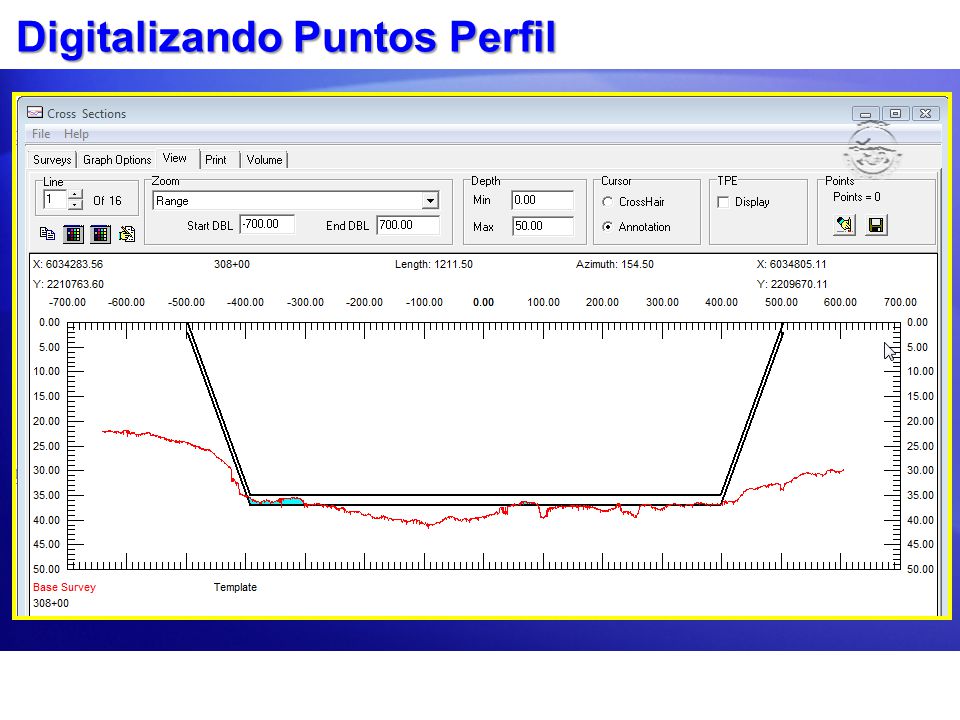

34 Digitalizando Puntos Perfil

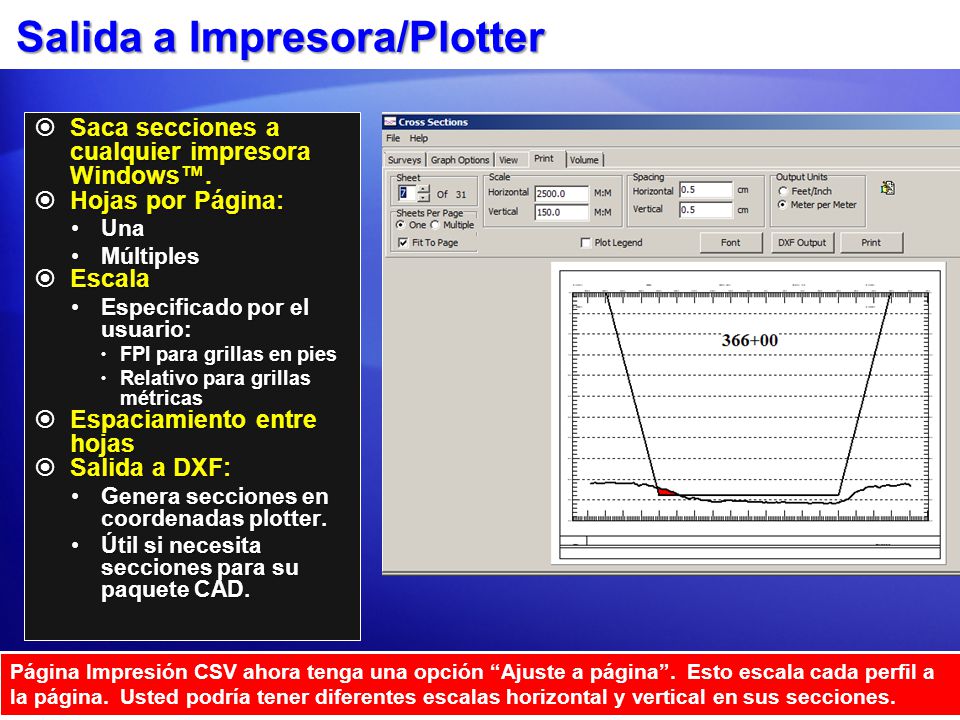

35 Salida a Impresora/Plotter
Saca secciones a cualquier impresora Windows™. Hojas por Página: Una Múltiples Escala Especificado por el usuario: FPI para grillas en pies Relativo para grillas métricas Espaciamiento entre hojas Salida a DXF: Genera secciones en coordenadas plotter. Útil si necesita secciones para su paquete CAD. Página Impresión CSV ahora tenga una opción “Ajuste a página”. Esto escala cada perfil a la página. Usted podría tener diferentes escalas horizontal y vertical en sus secciones.

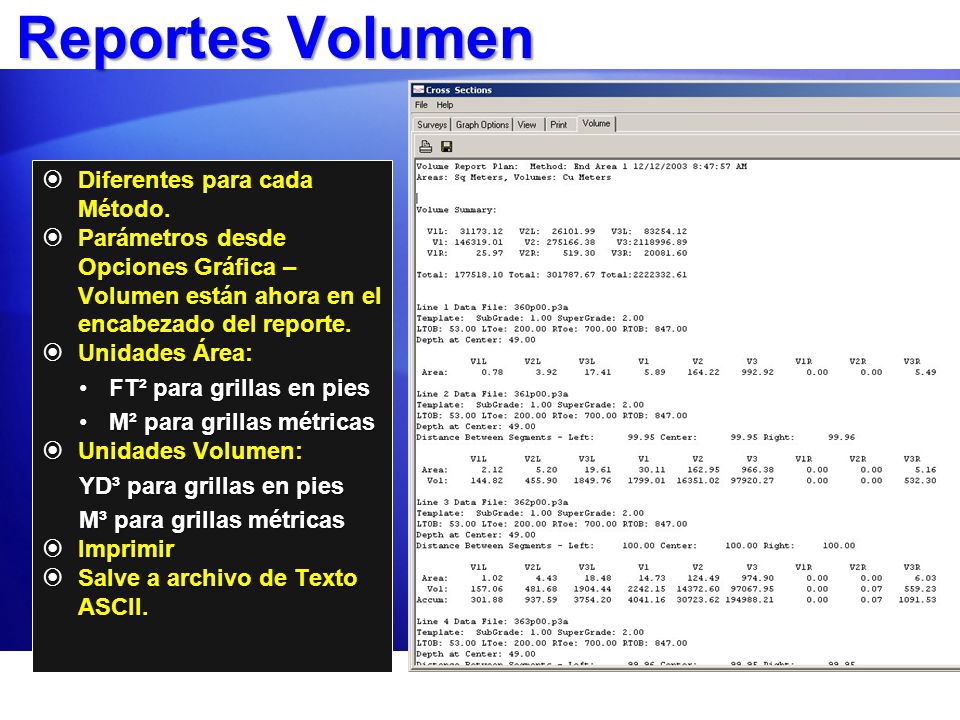

36 Reportes Volumen Diferentes para cada Método.
Parámetros desde Opciones Gráfica – Volumen están ahora en el encabezado del reporte. Unidades Área: FT² para grillas en pies M² para grillas métricas Unidades Volumen: YD³ para grillas en pies M³ para grillas métricas Imprimir Salve a archivo de Texto ASCII.
