1 Bases DREDGEPACK ® HYPACK 2013

2 Draga de tolba y Succión Draga Josef Möbius- Alemania Draga Daniel Laval - Francia Draga Gambe dAmfard - FranciaDraga Virgen del Rocio - Colombia

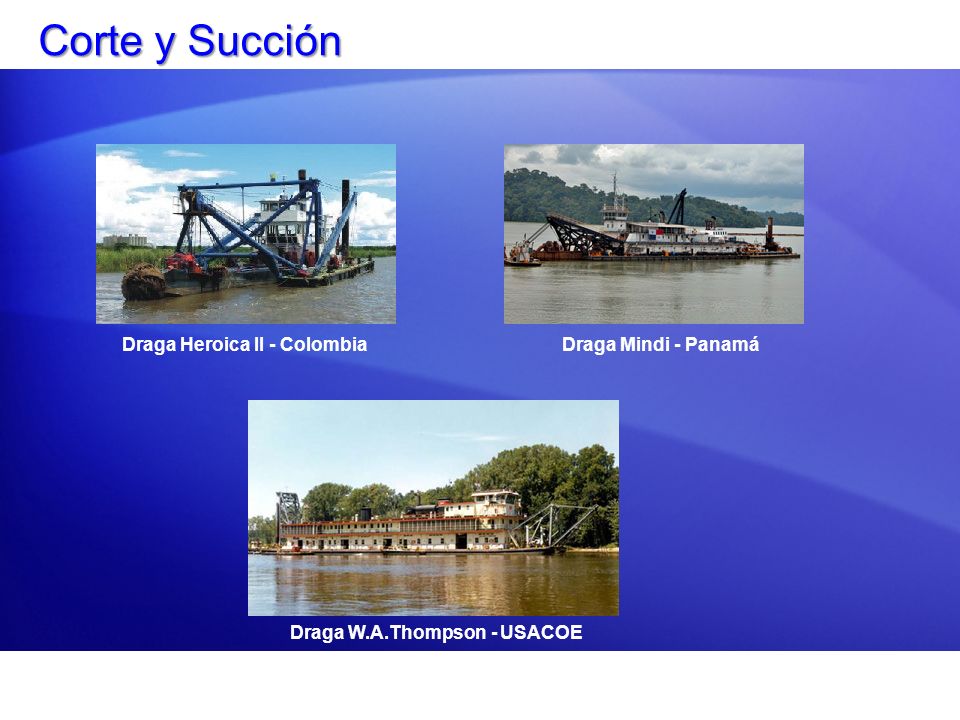

3 Corte y Succión Draga Heroica II - ColombiaDraga Mindi - Panamá Draga W.A.Thompson - USACOE

4 Beneficios DREDGEPACK ® Control Horizontal: - Area Gráfica muestra la ubicación actual de la draga - Puede mostrar otras cartas naúticas o archivos DXF Control Vertical: - Celdas coloreadas muestran la profundidad actual. - Vistas de Perfil muestran la profundidad actual y la requerida Requerimientos de Reporte: - Inspector Silencioso USACE - Control Producción - Monitoree operaciones de dragado desde una ubicación remota DREDGEPACK ® esta basado en HYPACK ® SURVEY – si su tripulación de levantamiento usa HYPACK ® pasarse a DREDGEPACK ® será fácil.

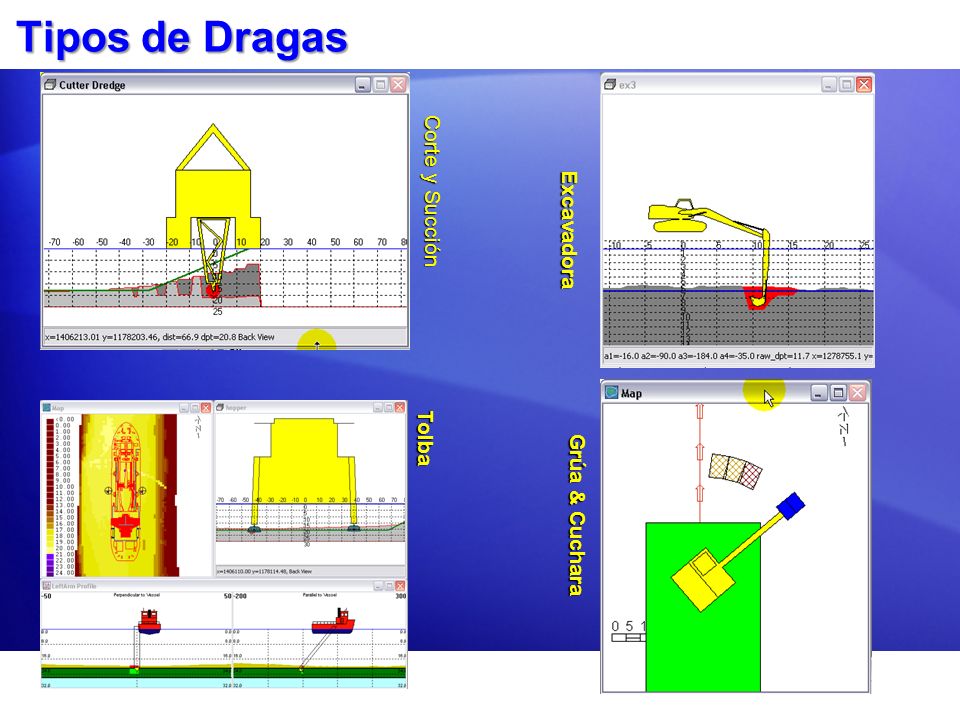

5 Tipos de Dragas Corte y Succión Tolba Grúa & Cuchara Excavadora

6 Matriz DREDGEPACK ® DREDGEPACK ® requiere una MTX llena. TIN MODEL puede llenar una matriz vacía XYZ A MTX puede llenar una matriz vacía. Por cada celda de la matriz, DREDGEPACK ® traquea: La profundidad Como se Levantó. No cambia el valor z. Poblado en TIN MODEL. La profundidad Como se Dragó. Inicialmente dejado el valor z en Como se Dragó. Actualizado con la profundidad a la cual la herramienta de corte ha pasado a través de la celda. Como se Levantó Como se Dragó

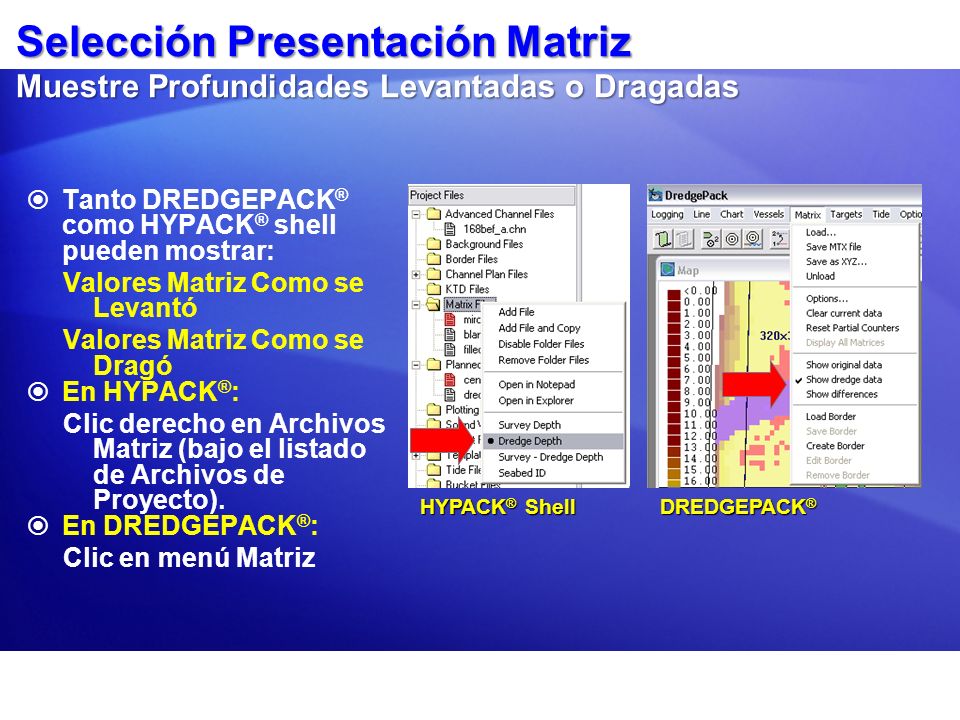

7 Selección Presentación Matriz Muestre Profundidades Levantadas o Dragadas Tanto DREDGEPACK ® como HYPACK ® shell pueden mostrar: Valores Matriz Como se Levantó Valores Matriz Como se Dragó En HYPACK ® : Clic derecho en Archivos Matriz (bajo el listado de Archivos de Proyecto). En DREDGEPACK ® : Clic en menú Matriz HYPACK ® Shell DREDGEPACK ®

8 Opciones Matriz Menú Matriz Profundidad Registrada: Proyecto Prof. = Máximo Proyecto Elevación = Mínimo Actualiza Matriz Mientras Registra ( While logging ) El usuario debe recordar iniciar y terminar línea Siempre ( Always ) Recomendado Use prof. no corregida ( Use uncorrected depth ): Déjelo sin activar Solo úselo si la profundidad es proveída por un sistema externo (ej: OPC) que incluye todas las correcciones

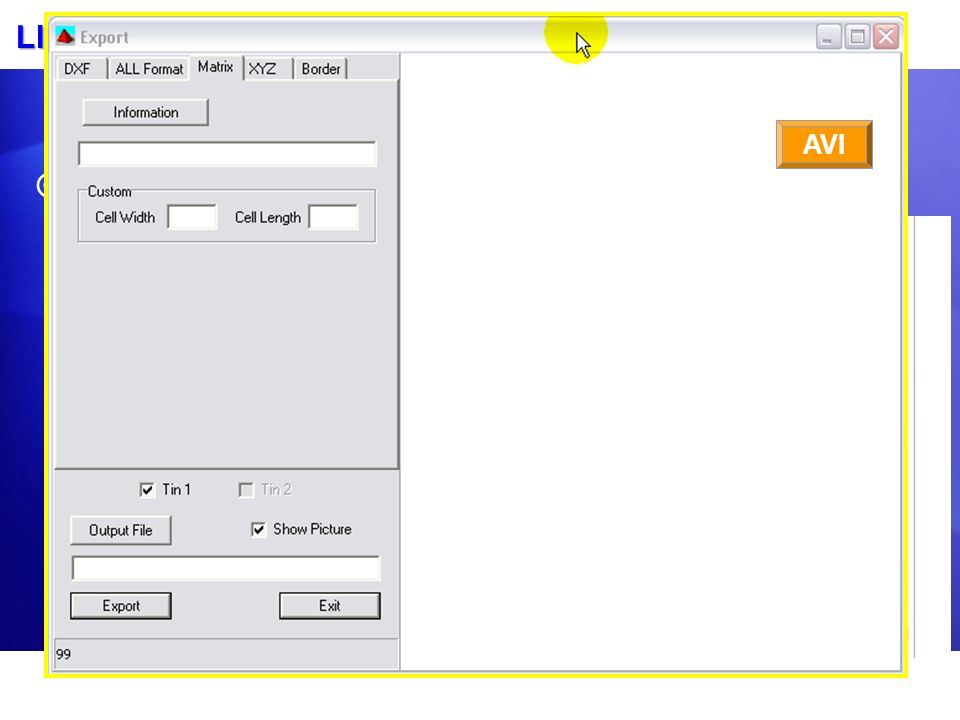

9 Llenando su archivo MTX con datos del Levantamiento TIN MODEL es el mejor lugar para llenar su MTX con datos de levantamiento. Rellena en cualquier lugar en el que el modelo ha generado un triángulo TIN MODEL genera valores COMO SE LEVANTO por cada celda de matriz. Cuando carga por primera vez el archivo MTX en DREDGEPACK ®, copia los valores COMO SE LEVANTO en cada celda a los valores COMO SE DRAGO DREDGEPACK ® modifica los valores COMO SE DRAGO, con base en la profundidad y la posicion de la herramienta de dragado. MTX llena de Datos Monohaz (100 de espaciamiento entre líneas) AVI

10 Cobertura Celda Use el VULCAN.DLL para expandir el cubrimiento de la celda Configuración: También se usa para definir el tamaño de la cuchara Altura y Ancho de la Cuchara. Espaciamiento Vertical y Horizontal: Distancia de los puntos de profundidad calculados en forma cuchara Número Móvil: Igual # Móvil de la herramienta de dragado. Sin driver VULCAN, la herramienta de dragado es un punto. Solo una celda es ajustada. Con la herramienta VULCAN, todas las celdas que caen dentro de las dimensiones VULCAN son ajustadas. Altura Cuchara VULCAN.DLL se configura desde HARDWARE

11 Plan de Dragado HYPACK 2013

12 Opciones Plan de Dragado Archivo CHN desde DISEÑO AVANZADO DE CANAL Archivo PLN desde DISEÑO CANAL Plantilla (TPL) y Línea Central (LNW) Plan de dragado Complejo en formato CHN Plan de Dragado en formato PLN Entrando CHN, PLN, o TPL/LNW en DREDGEPACK ®

13 Entrando su Plan de Dragado Archivo PLN Hecho en: DISEÑO CANAL Archivo CHN Hecho en: DISEÑO AVANZADO DE CANAL Archivo TPL Hecho en: SECCIONES TRANSVERSALES & VOLUMENES Archivo LNW: Sólo Línea Central 3 Opciones

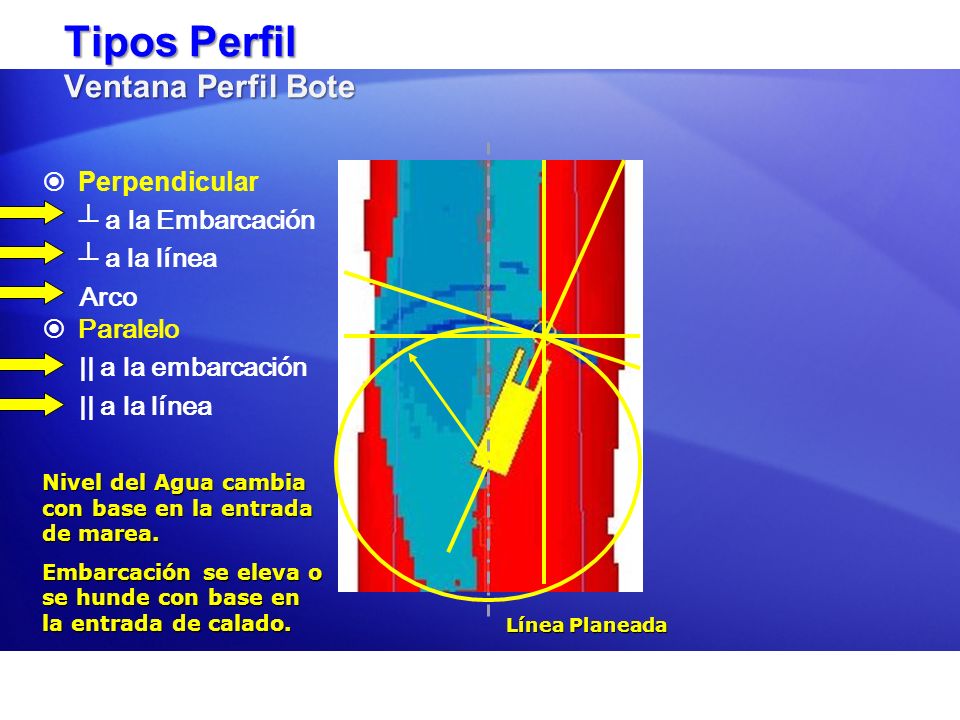

14 Tipos Perfil Ventana Perfil Bote Perpendicular a la Embarcación a la línea Arco Paralelo || a la embarcación || a la línea Línea Planeada Nivel del Agua cambia con base en la entrada de marea. Embarcación se eleva o se hunde con base en la entrada de calado.

15 Ventana Perfil Active la ventana Perfil desde la ventana Embarcaciónes Dentro de la ventana Perfil, haga clic en Configurar... para obtener acceso a la ventana de configuración del Perfil

16 Mostrar BMP del usuario en la Ventana Perfil Copie su BMP a la carpeta \HYPACK 2012\ShapesCopie su BMP a la carpeta \HYPACK 2012\Shapes Ejecute Preparación - Editores - Draga BMPEjecute Preparación - Editores - Draga BMP Importe su BMPImporte su BMP Seleccione su tipo draga y costadoSeleccione su tipo draga y costado Defina la referencia del nivel del aguaDefina la referencia del nivel del agua Defina la ubicación del muñónDefina la ubicación del muñón SalveSalve Programa DREDGE BMP DREDGEPACK AVI

17 Ventana Perfil - Dirección y Orientación Perfiles: –Perpendicular: Para dragas de tolba y de corte y succión (más común). –Paralelo: Normalmente usado para dragas de tolba. –Arco: para dragas de corte y succión. Orientación Perfil: -Relativo a la Embarcación -Relativo a la línea planeada (si esta disponible) -Relativo a la línea central del canal (si esta disponible)

18 Ventana Perfil - Límites y Etiquetas Etiquetado - Horizontal y Vertical: - límites perfil: Prof Min/Max o Ancho Perfil - Intervalo Etiqueta - Intervalo Marca: Marcas mayores son lineas a través de la ventana - Marcas (Marca 1 & Marca 2): Líneas dibujadas con un color diferente.

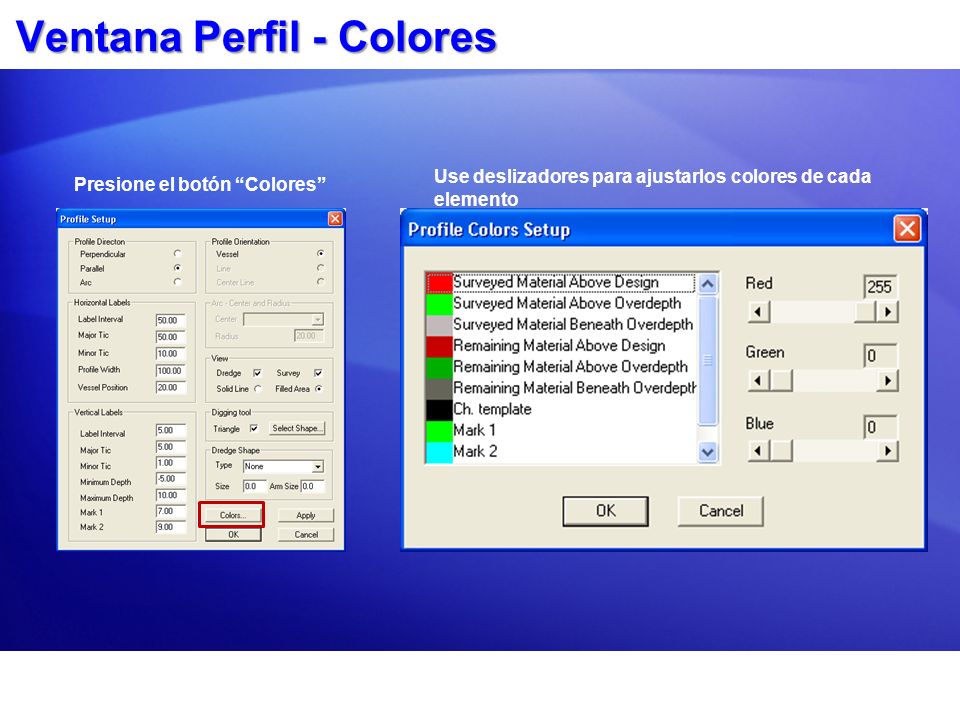

19 Ventana Perfil - Colores Use deslizadores para ajustarlos colores de cada elemento Presione el botón Colores

20 Inspector Silencioso HYPACK 2013

21 Grabación & Exportación Datos Dragado DREDGEPACK ® usa el mismo método de registro que HYPACK ® SURVEY. (CTRL-S para iniciar, CTRL-E para finalizar….) En el programa HARDWARE, el usuario puede configurar DREDGEPACK para obtener registro (CRTL-S) automáticamente al iniciar el programa. El registro también puede ser hecho usando el programa Salida Memoria Compartida: Envíe info a un archivo ASCII TXT o un radio modem. No se requieren acciones de S/L o E/L por parte del operador Permite monitoreo del dragado como sea requerido por el contratista. Inspector de Dragado Silencioso USACE soportado a traves de driver estándar (incluyendo soporte XML). SI Sender.DLL

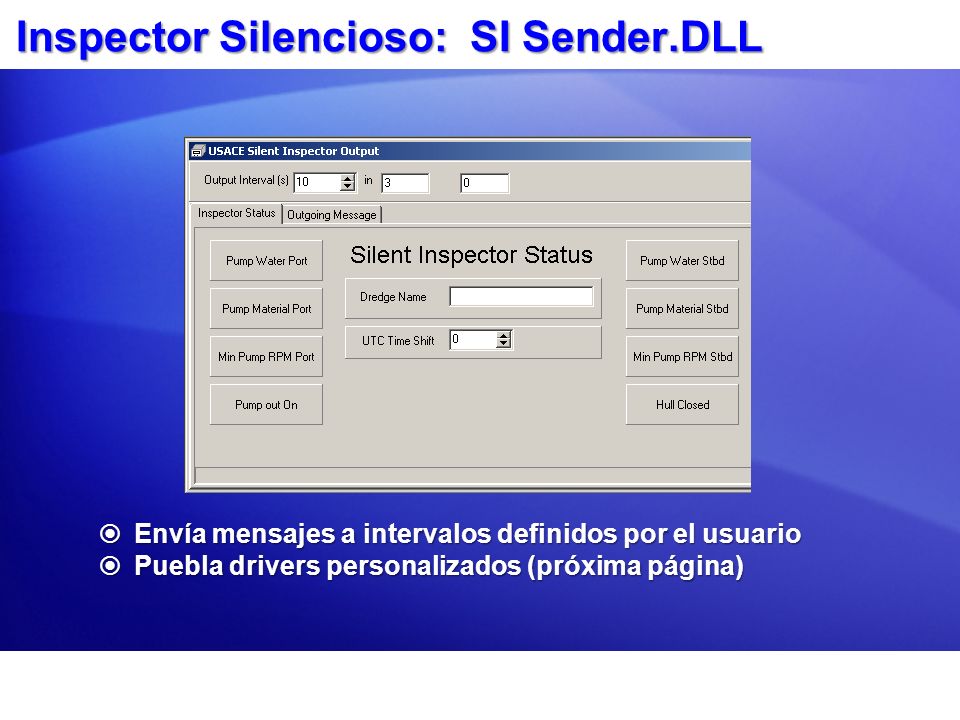

22 Inspector Silencioso: SI Sender.DLL Envía mensajes a intervalos definidos por el usuario Envía mensajes a intervalos definidos por el usuario Puebla drivers personalizados (próxima página) Puebla drivers personalizados (próxima página)

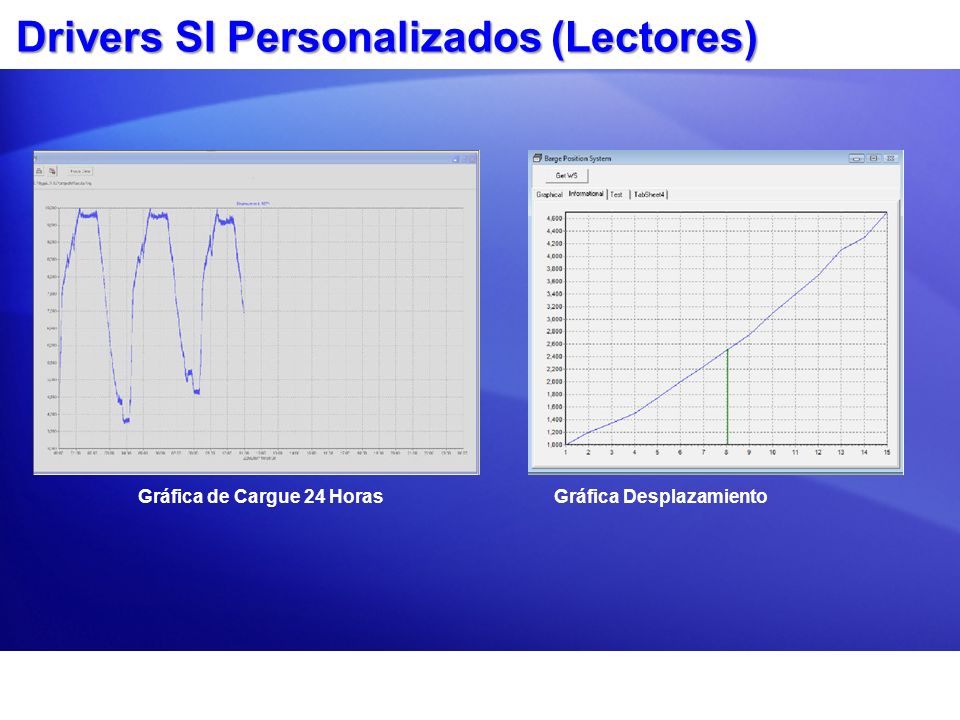

23 Drivers SI Personalizados (Lectores) Gráfica de Cargue 24 HorasGráfica Desplazamiento
