TOPOGRAFÍA MASTER INTERNACIONAL DE INGENIERÍA DEL AGUA

Presentación del tema: "TOPOGRAFÍA MASTER INTERNACIONAL DE INGENIERÍA DEL AGUA"— Transcripción de la presentación:

1 TOPOGRAFÍA MASTER INTERNACIONAL DE INGENIERÍA DEL AGUA
MÓDULO VI: DISEÑO Y CONSTRUCCIÓN. TOPOGRAFÍA Prof. Emilio Ramírez Juidías. Dpto. Ingeniería Gráfica. Universidad de Sevilla.

2 DEFINICIÓN CIENCIA QUE TIENE POR OBJETO EL ESTUDIO DE LOS MÉTODOS NECESARIOS PARA LLEGAR A LA REPRESENTACIÓN DEL TERRENO CON TODOS LOS DETALLES NATURALES O CREADOS POR EL HOMBRE, ASÍ COMO EL CONOCIMIENTO Y MENEJO DE LOS INSTRUMENTOS ADECUADOS PARA ELLO.

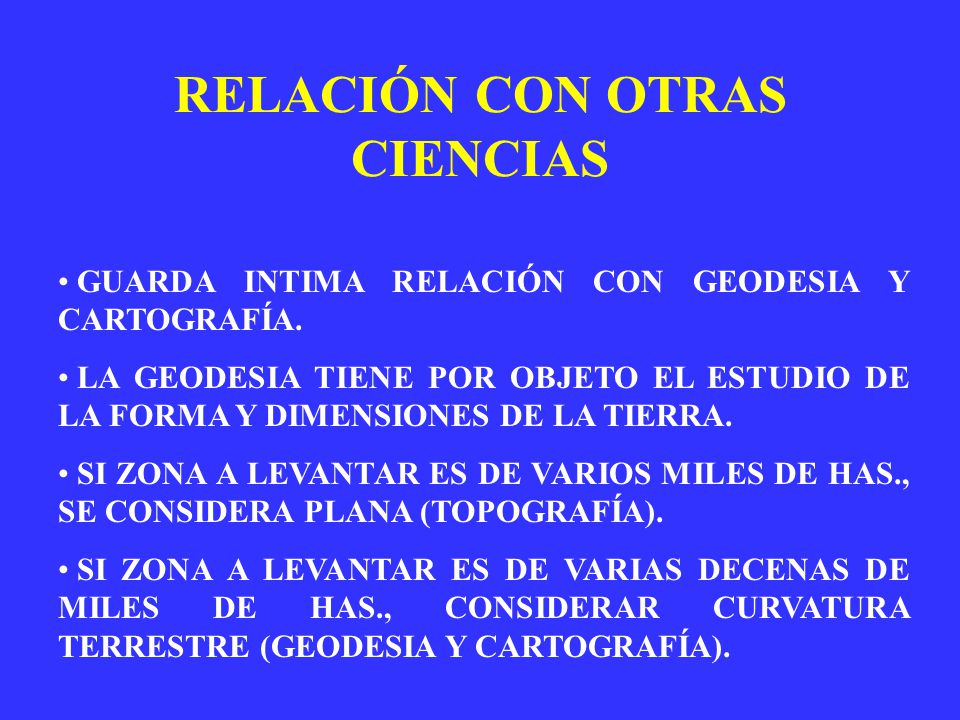

3 RELACIÓN CON OTRAS CIENCIAS
GUARDA INTIMA RELACIÓN CON GEODESIA Y CARTOGRAFÍA. LA GEODESIA TIENE POR OBJETO EL ESTUDIO DE LA FORMA Y DIMENSIONES DE LA TIERRA. SI ZONA A LEVANTAR ES DE VARIOS MILES DE HAS., SE CONSIDERA PLANA (TOPOGRAFÍA). SI ZONA A LEVANTAR ES DE VARIAS DECENAS DE MILES DE HAS., CONSIDERAR CURVATURA TERRESTRE (GEODESIA Y CARTOGRAFÍA).

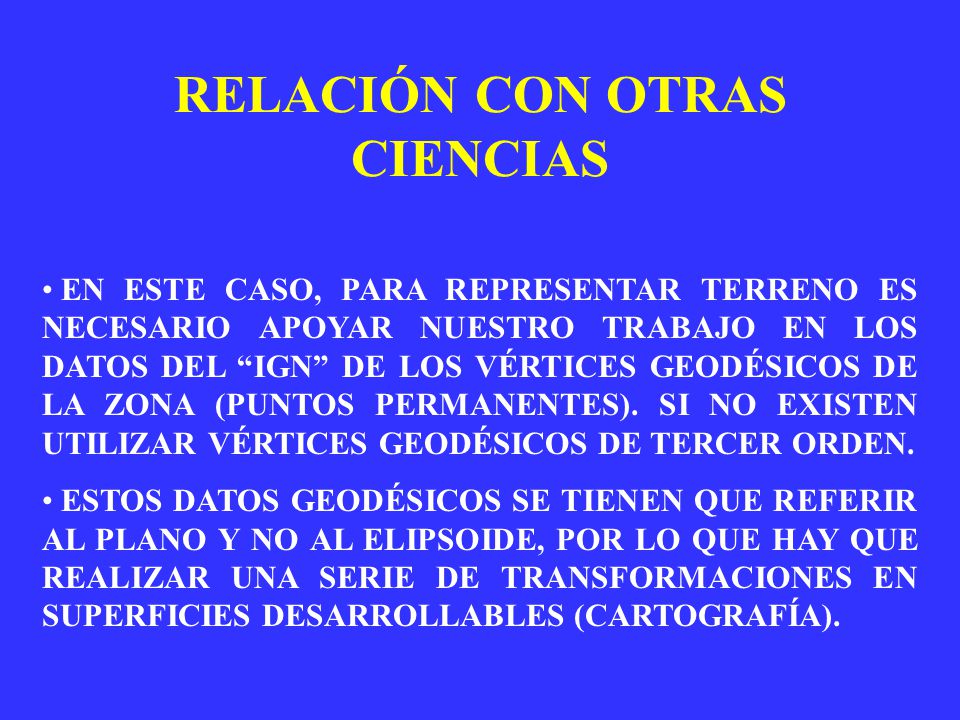

4 RELACIÓN CON OTRAS CIENCIAS
EN ESTE CASO, PARA REPRESENTAR TERRENO ES NECESARIO APOYAR NUESTRO TRABAJO EN LOS DATOS DEL “IGN” DE LOS VÉRTICES GEODÉSICOS DE LA ZONA (PUNTOS PERMANENTES). SI NO EXISTEN UTILIZAR VÉRTICES GEODÉSICOS DE TERCER ORDEN. ESTOS DATOS GEODÉSICOS SE TIENEN QUE REFERIR AL PLANO Y NO AL ELIPSOIDE, POR LO QUE HAY QUE REALIZAR UNA SERIE DE TRANSFORMACIONES EN SUPERFICIES DESARROLLABLES (CARTOGRAFÍA).

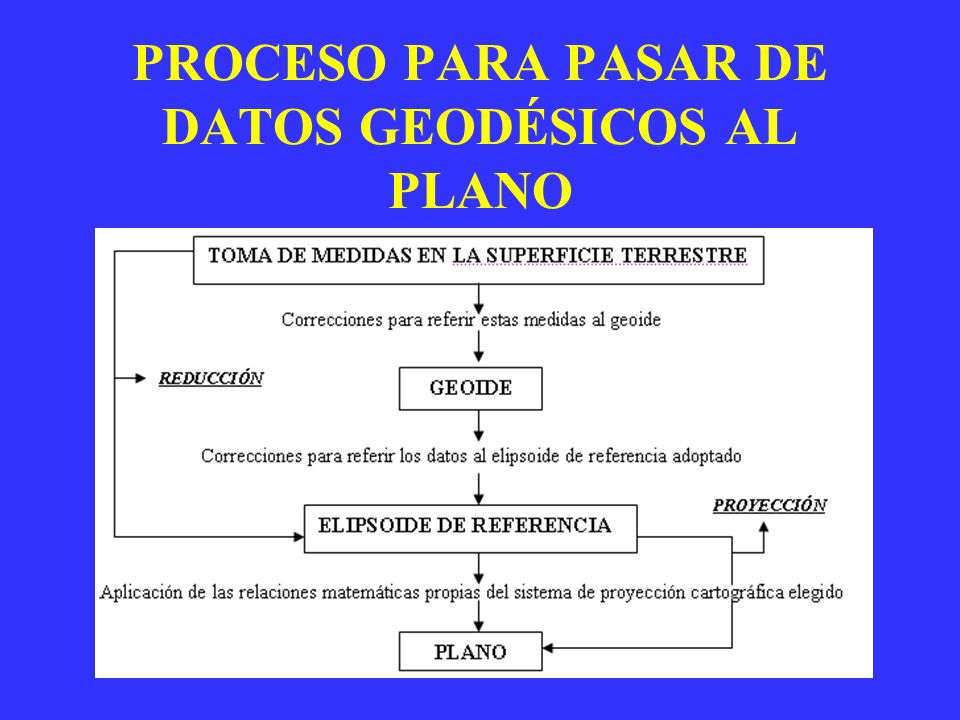

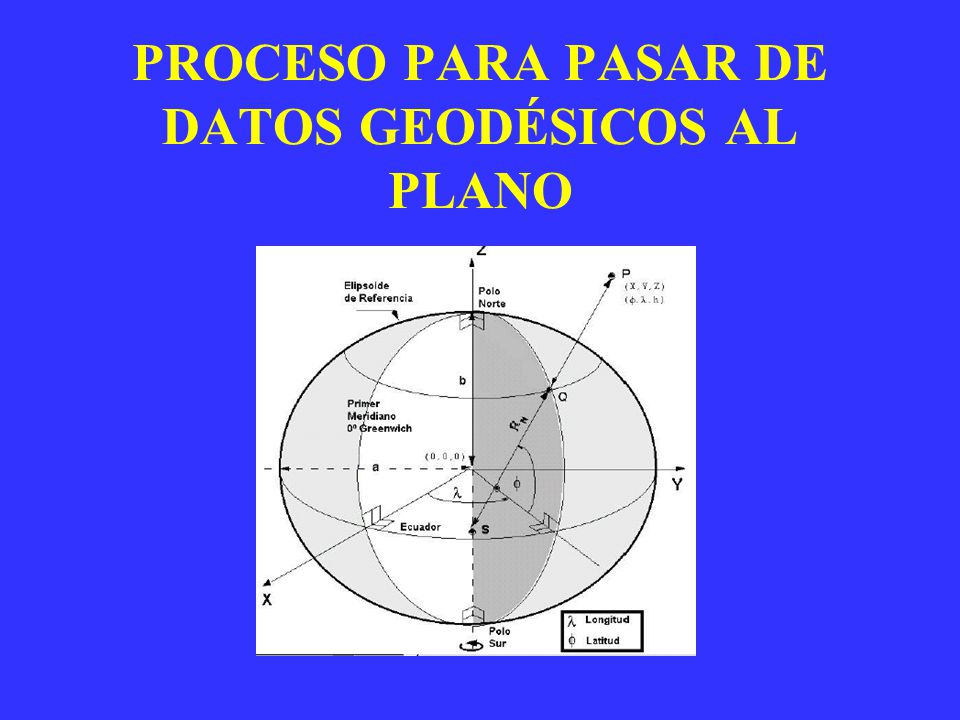

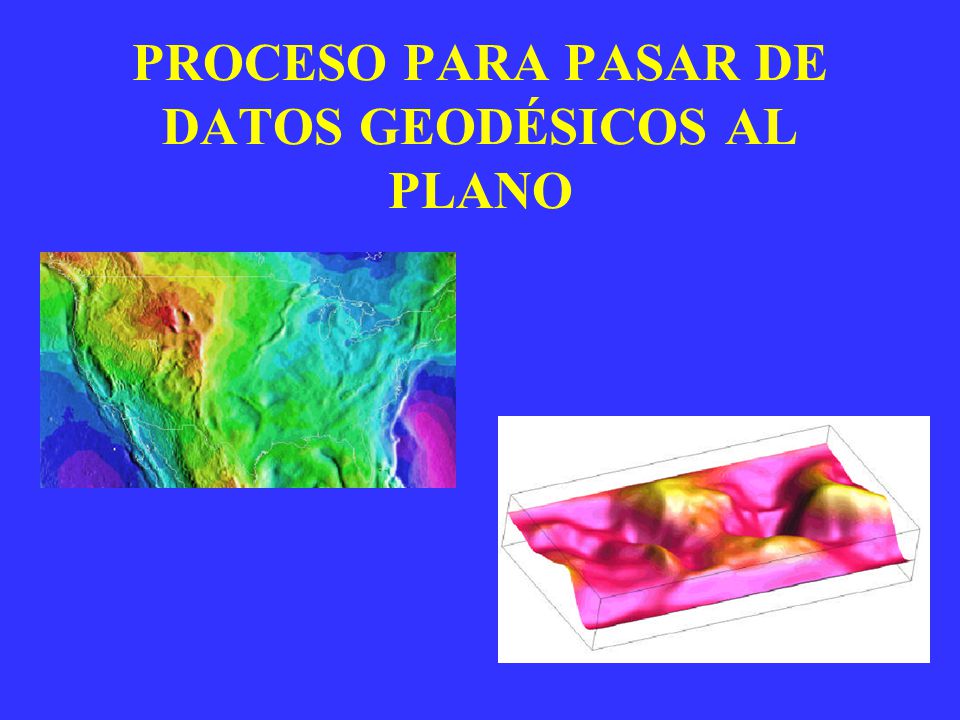

5 PROCESO PARA PASAR DE DATOS GEODÉSICOS AL PLANO

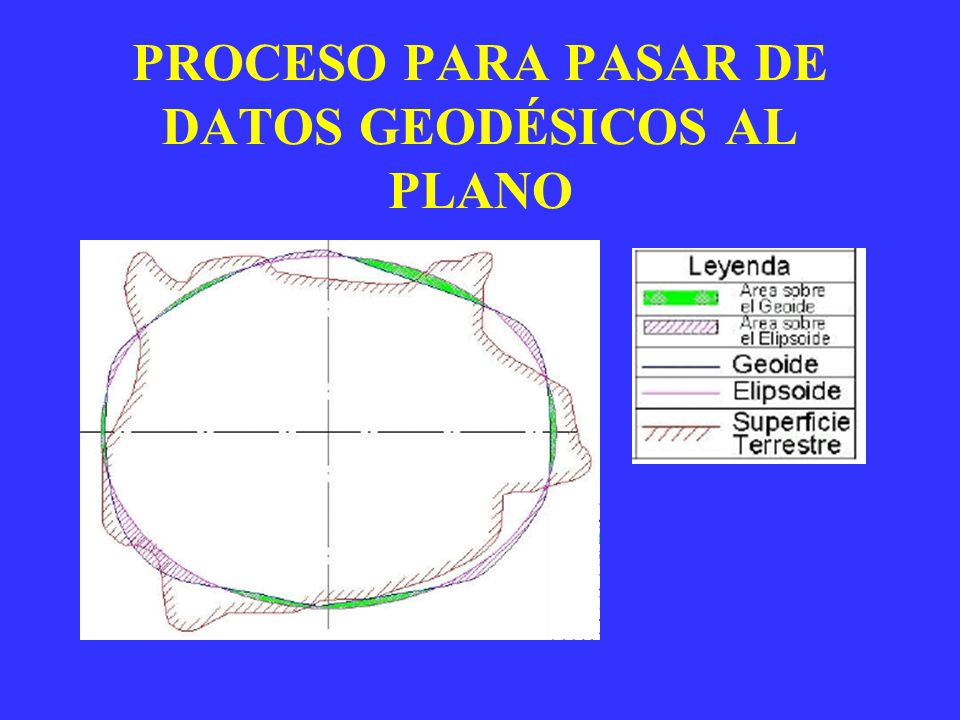

6 PROCESO PARA PASAR DE DATOS GEODÉSICOS AL PLANO

7 PROCESO PARA PASAR DE DATOS GEODÉSICOS AL PLANO

8 PROCESO PARA PASAR DE DATOS GEODÉSICOS AL PLANO

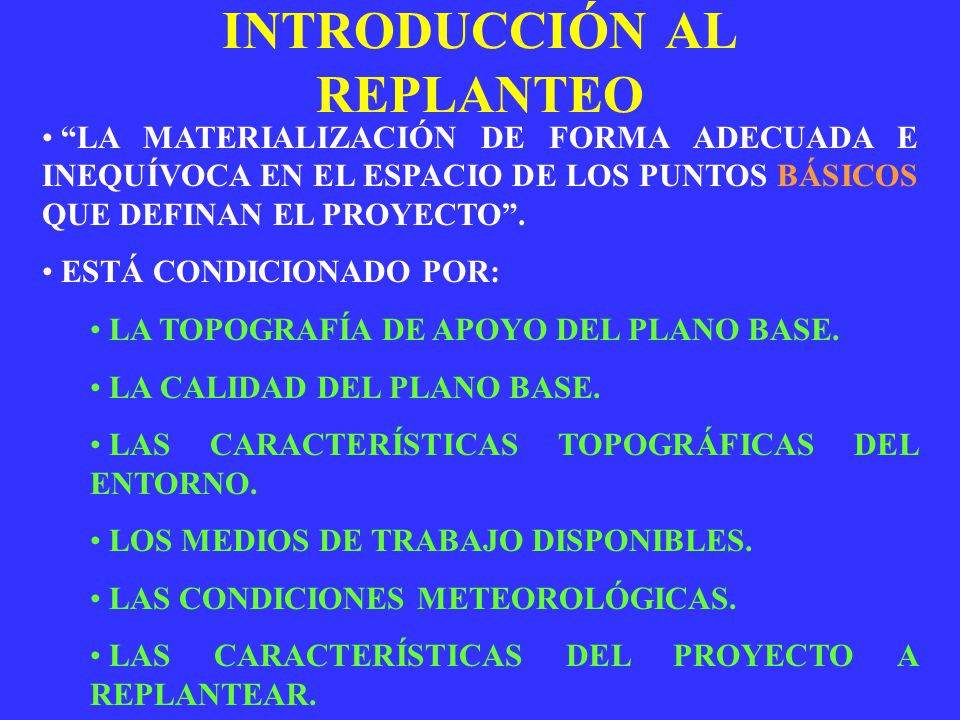

9 INTRODUCCIÓN AL REPLANTEO
“LA MATERIALIZACIÓN DE FORMA ADECUADA E INEQUÍVOCA EN EL ESPACIO DE LOS PUNTOS BÁSICOS QUE DEFINAN EL PROYECTO”. ESTÁ CONDICIONADO POR: LA TOPOGRAFÍA DE APOYO DEL PLANO BASE. LA CALIDAD DEL PLANO BASE. LAS CARACTERÍSTICAS TOPOGRÁFICAS DEL ENTORNO. LOS MEDIOS DE TRABAJO DISPONIBLES. LAS CONDICIONES METEOROLÓGICAS. LAS CARACTERÍSTICAS DEL PROYECTO A REPLANTEAR.

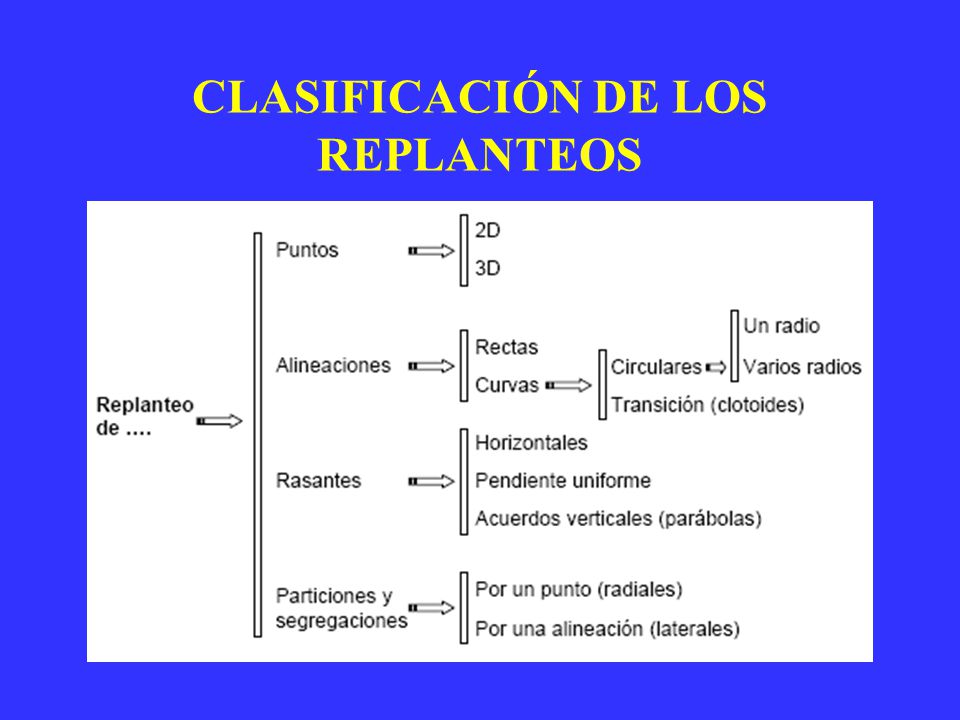

10 CLASIFICACIÓN DE LOS REPLANTEOS

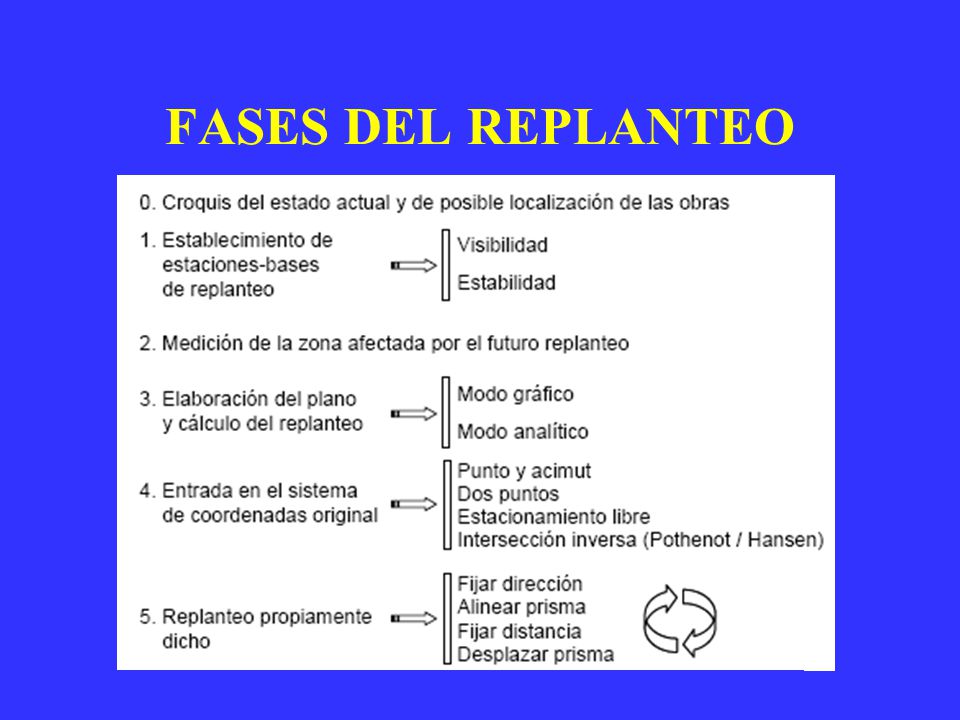

11 FASES DEL REPLANTEO

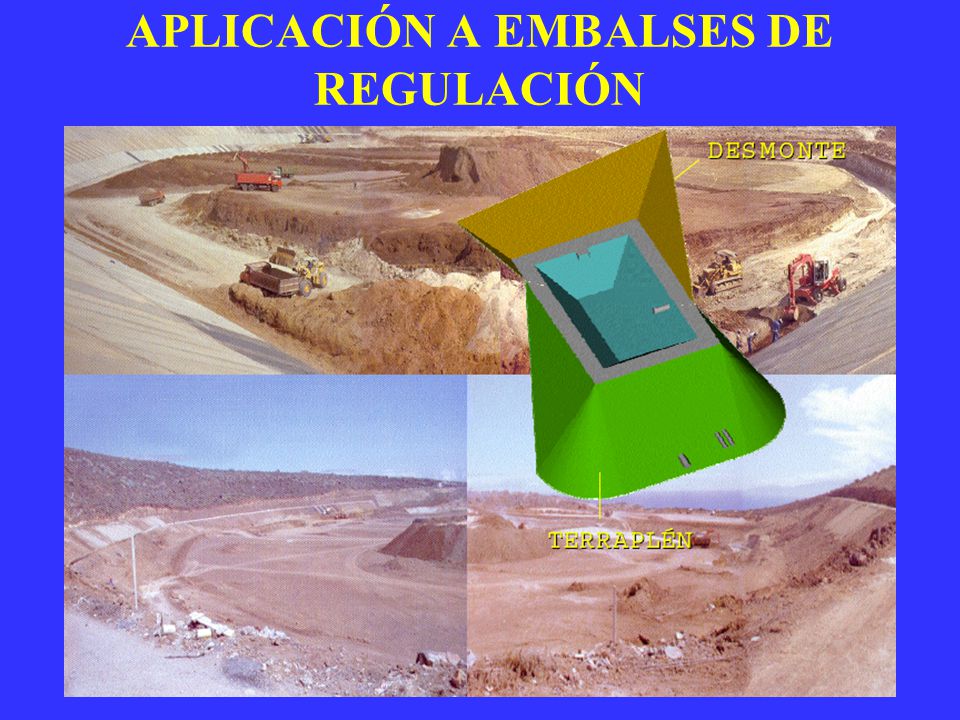

12 APLICACIÓN A EMBALSES DE REGULACIÓN

13 APLICACIÓN A EMBALSES DE REGULACIÓN

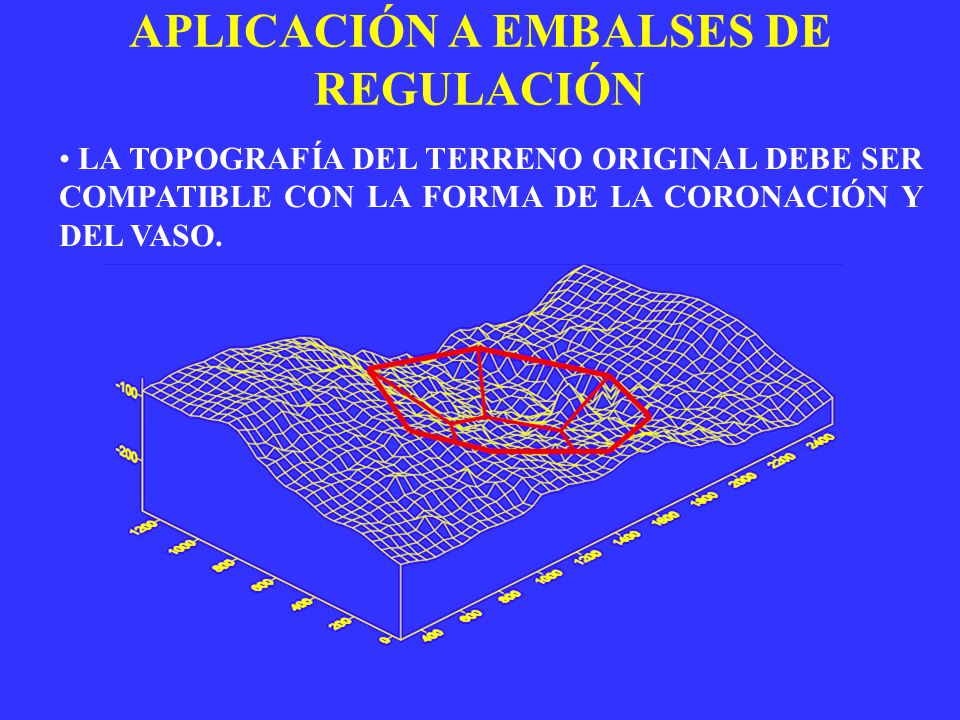

14 APLICACIÓN A EMBALSES DE REGULACIÓN
LA TOPOGRAFÍA DEL TERRENO ORIGINAL DEBE SER COMPATIBLE CON LA FORMA DE LA CORONACIÓN Y DEL VASO.

15 APLICACIÓN A EMBALSES DE REGULACIÓN

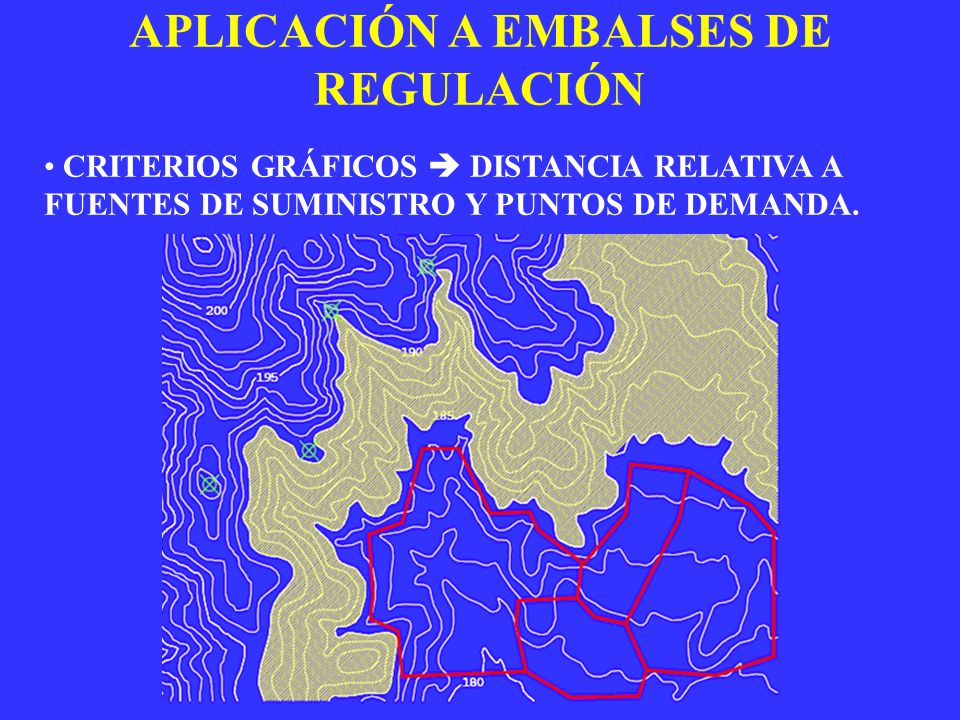

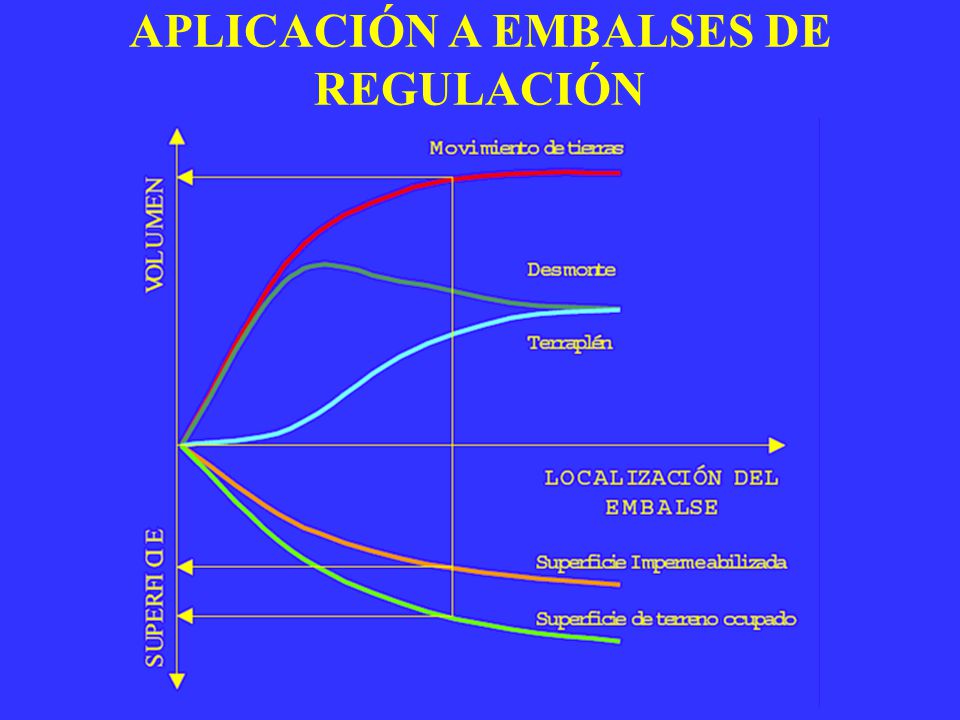

CRITERIOS GRÁFICOS  DISTANCIA RELATIVA A FUENTES DE SUMINISTRO Y PUNTOS DE DEMANDA.

16 APLICACIÓN A EMBALSES DE REGULACIÓN
CAPACIDAD DEL EMBALSE I:

17 APLICACIÓN A EMBALSES DE REGULACIÓN

18 APLICACIÓN A EMBALSES DE REGULACIÓN
CAPACIDAD DEL EMBALSE II:

19 APLICACIÓN A EMBALSES DE REGULACIÓN

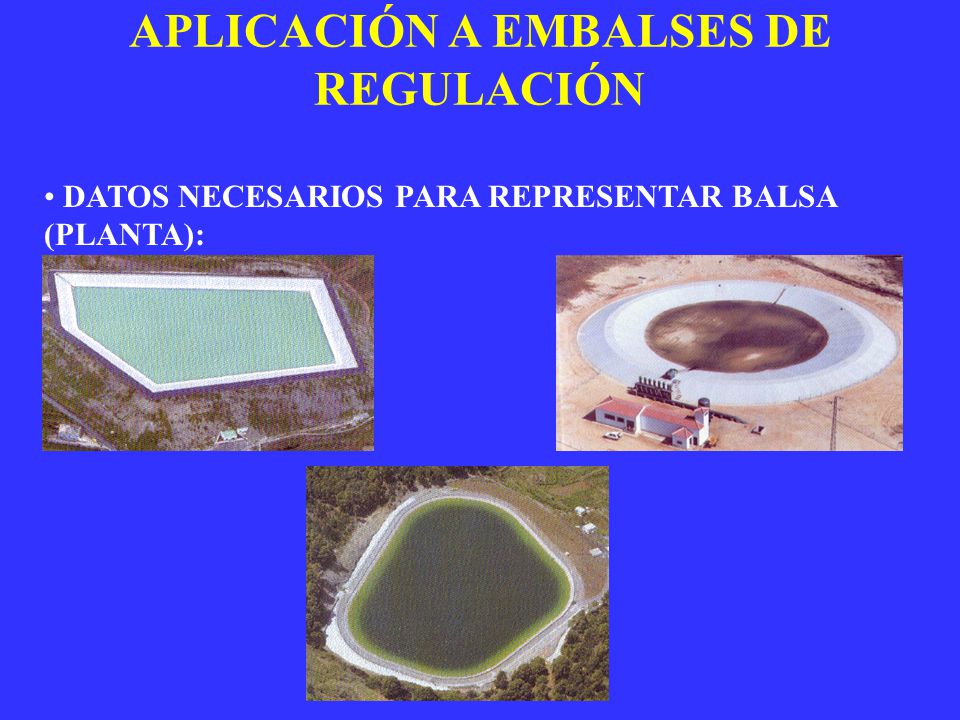

DATOS NECESARIOS PARA REPRESENTAR BALSA (PLANTA):

20 APLICACIÓN A EMBALSES DE REGULACIÓN

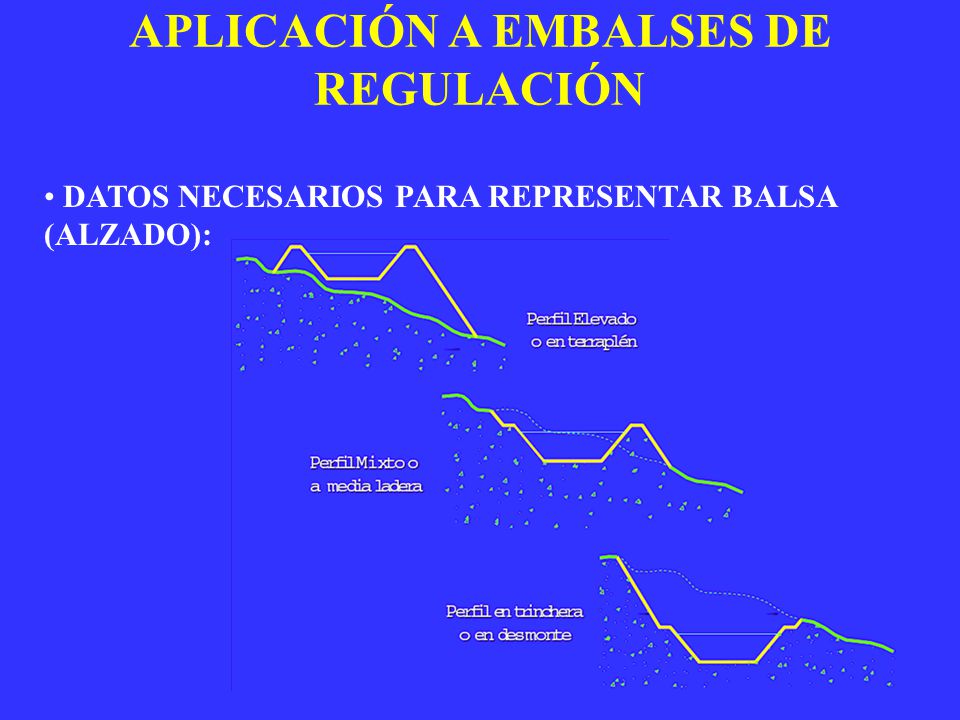

DATOS NECESARIOS PARA REPRESENTAR BALSA (ALZADO):

21 APLICACIÓN A EMBALSES DE REGULACIÓN

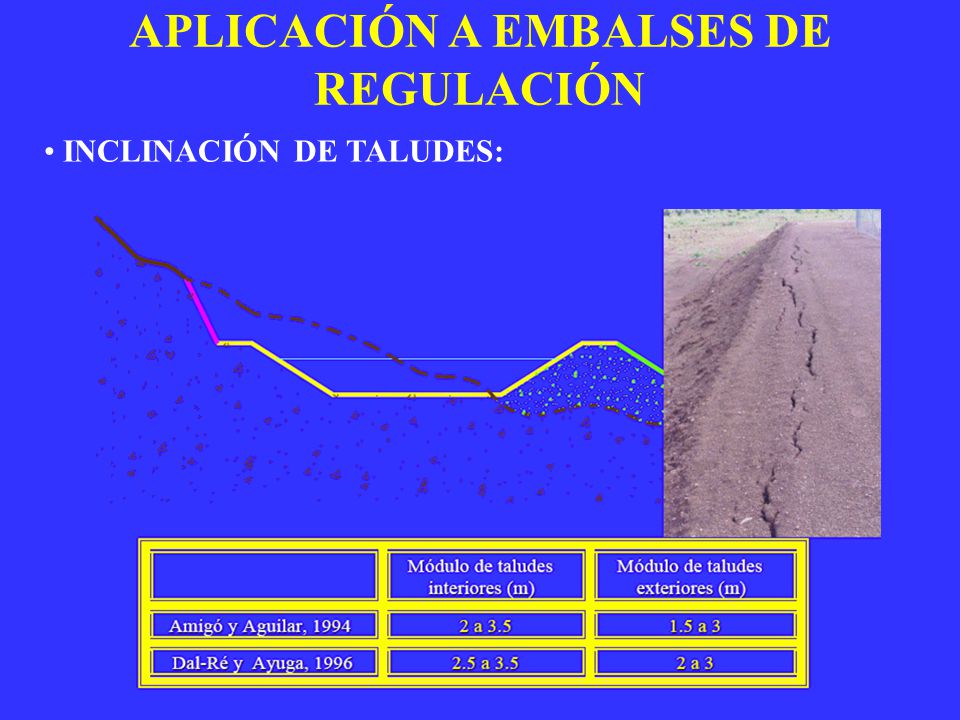

INCLINACIÓN DE TALUDES:

22 APLICACIÓN A EMBALSES DE REGULACIÓN
FASES DE SU REPRESENTACIÓN ACOTADA:

23 APLICACIÓN A EMBALSES DE REGULACIÓN

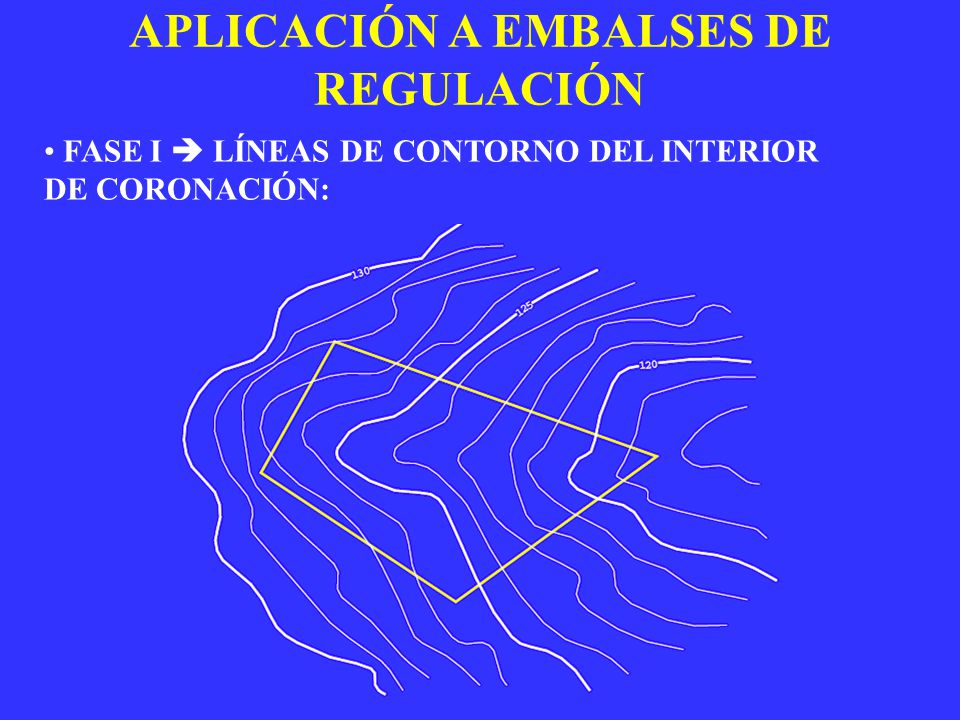

FASE I  LÍNEAS DE CONTORNO DEL INTERIOR DE CORONACIÓN:

24 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE II  PLANOS DE TALUD INTERIORES:

25 APLICACIÓN A EMBALSES DE REGULACIÓN

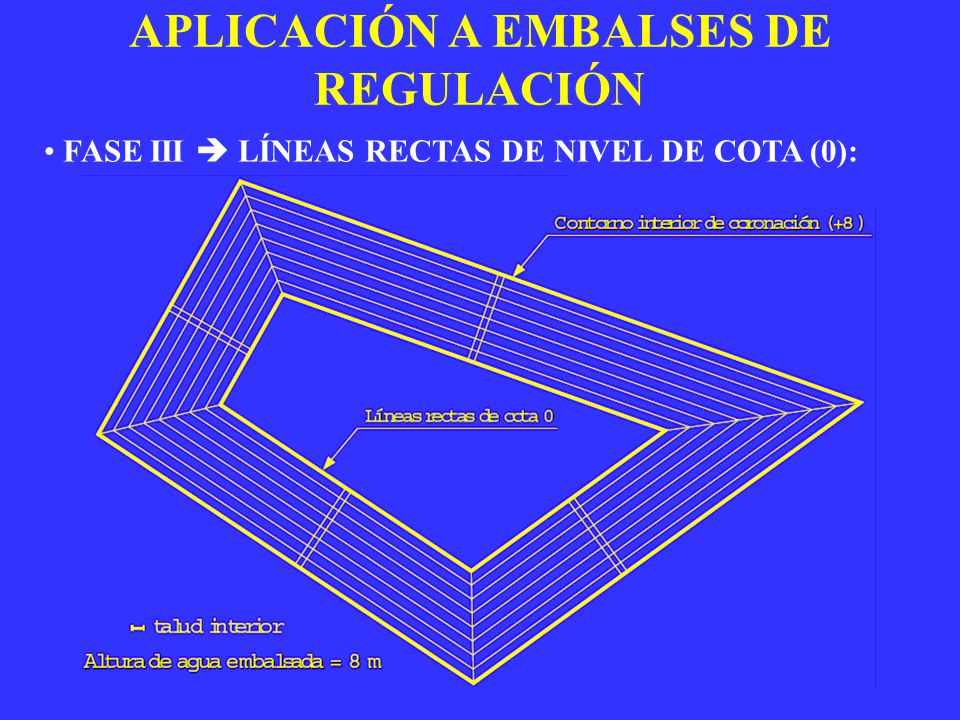

FASE III  LÍNEAS RECTAS DE NIVEL DE COTA (0):

26 APLICACIÓN A EMBALSES DE REGULACIÓN

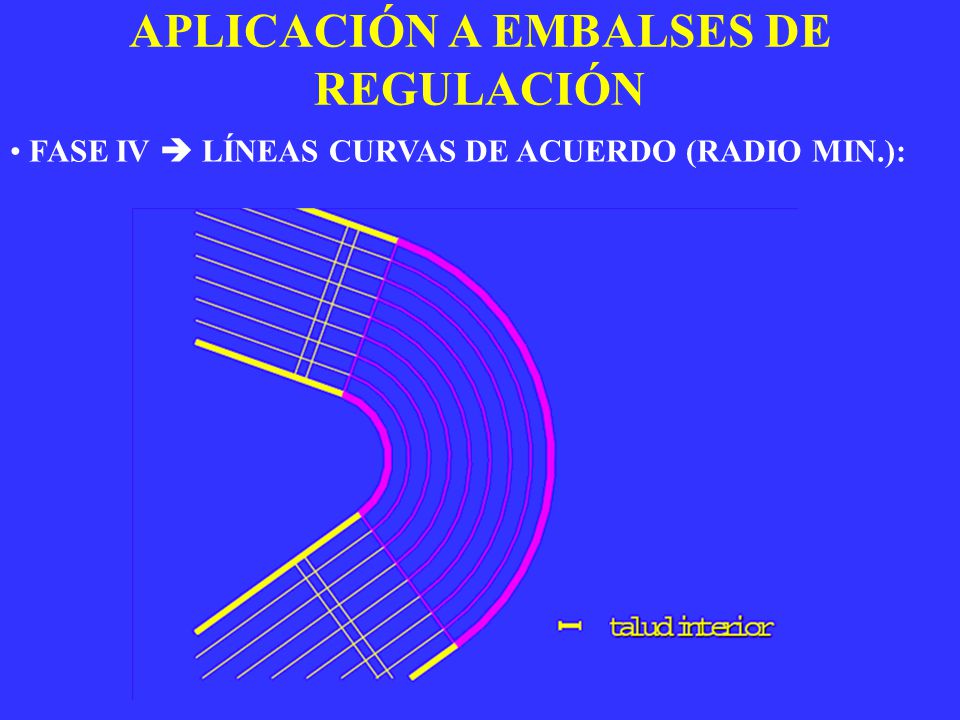

FASE IV  LÍNEAS CURVAS DE ACUERDO (RADIO MIN.):

27 APLICACIÓN A EMBALSES DE REGULACIÓN

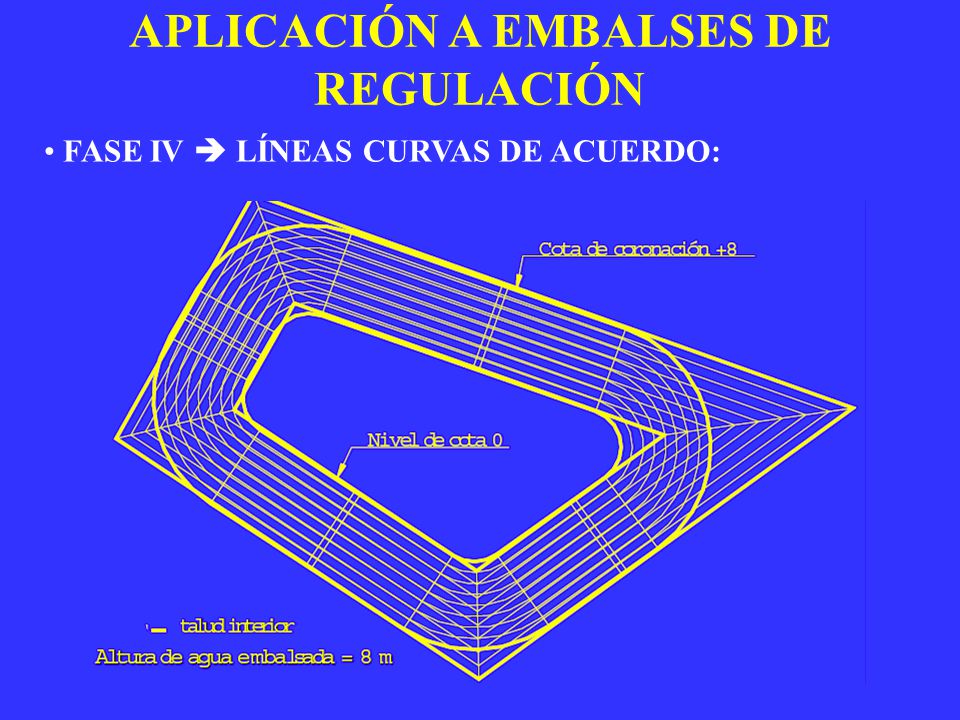

FASE IV  LÍNEAS CURVAS DE ACUERDO:

28 APLICACIÓN A EMBALSES DE REGULACIÓN

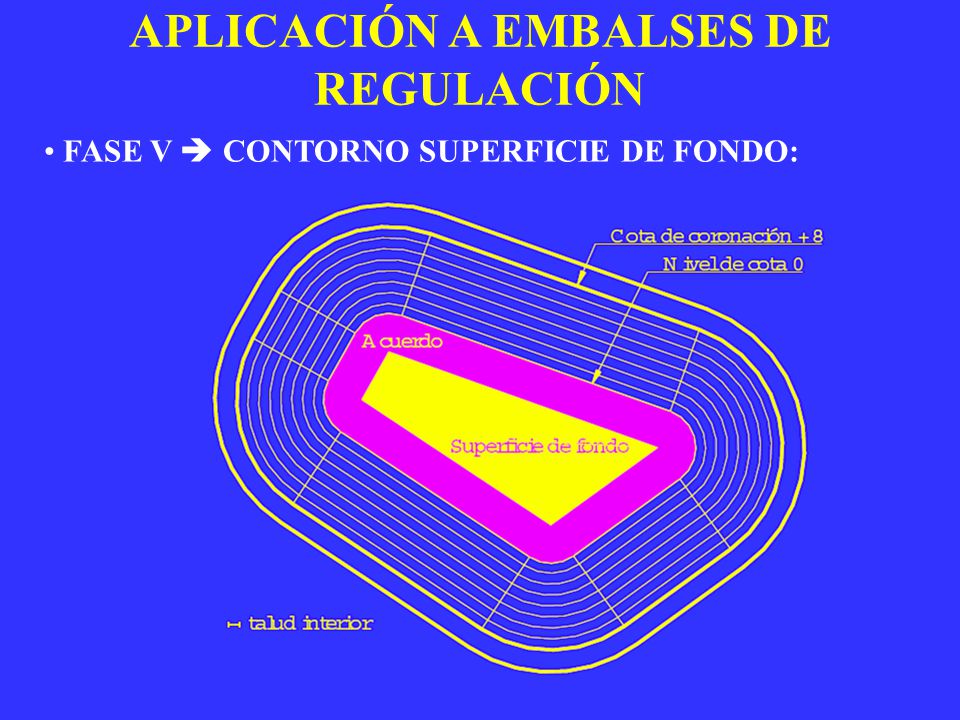

FASE V  CONTORNO SUPERFICIE DE FONDO:

29 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE VI  ANCHO CORONACIÓN Y LÍNEAS DE PASO:

30 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE VII  TALUDES EXTERIORES:

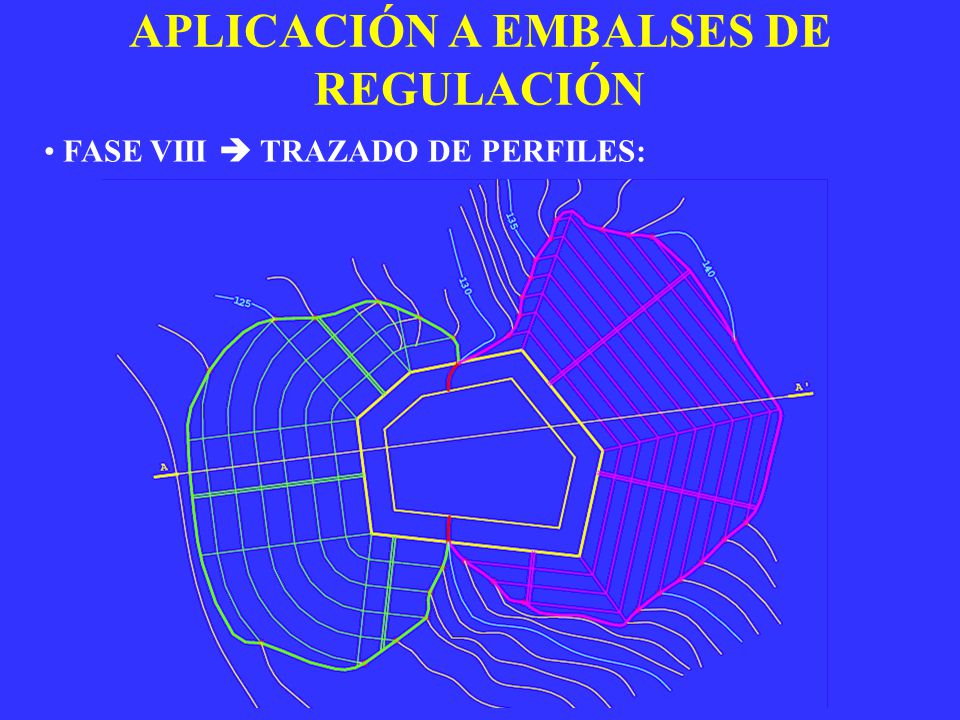

31 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE VIII  TRAZADO DE PERFILES:

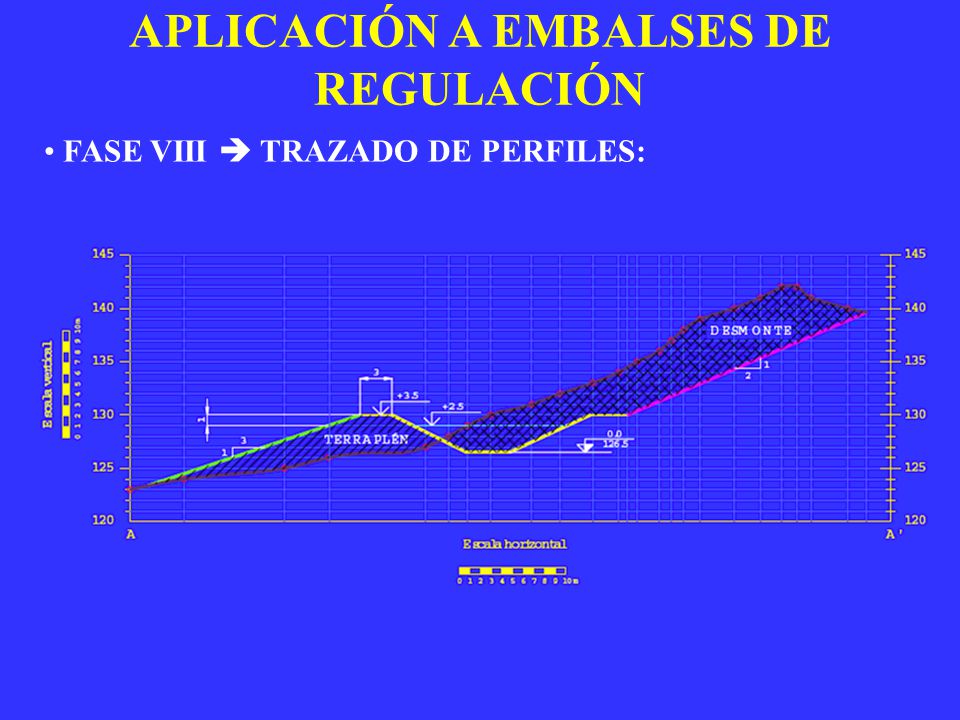

32 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE VIII  TRAZADO DE PERFILES:

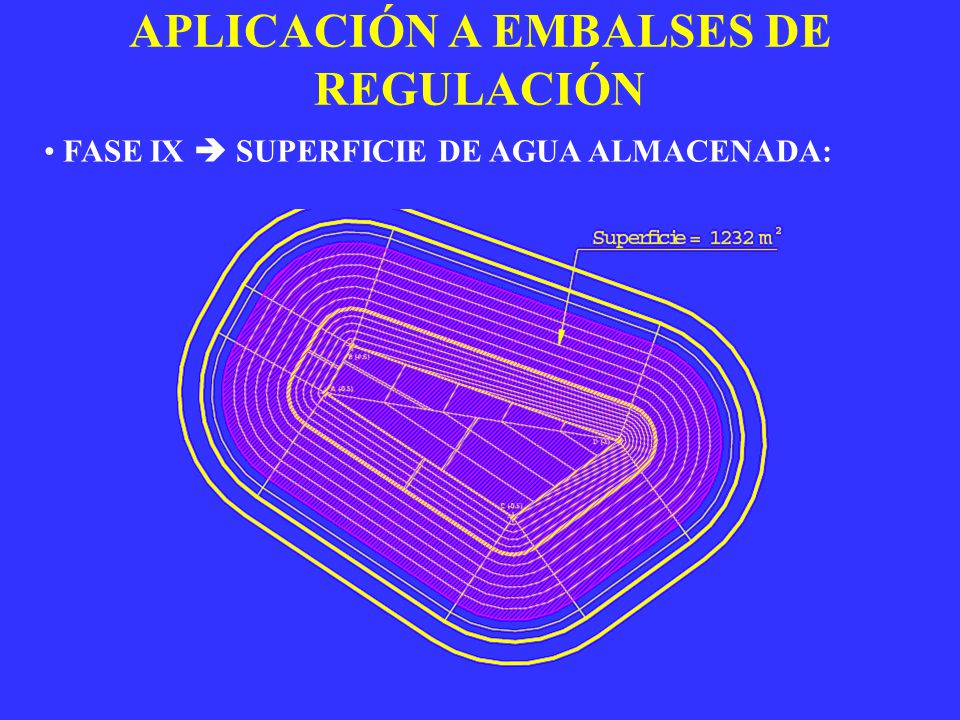

33 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE IX  SUPERFICIE DE AGUA ALMACENADA:

34 APLICACIÓN A EMBALSES DE REGULACIÓN

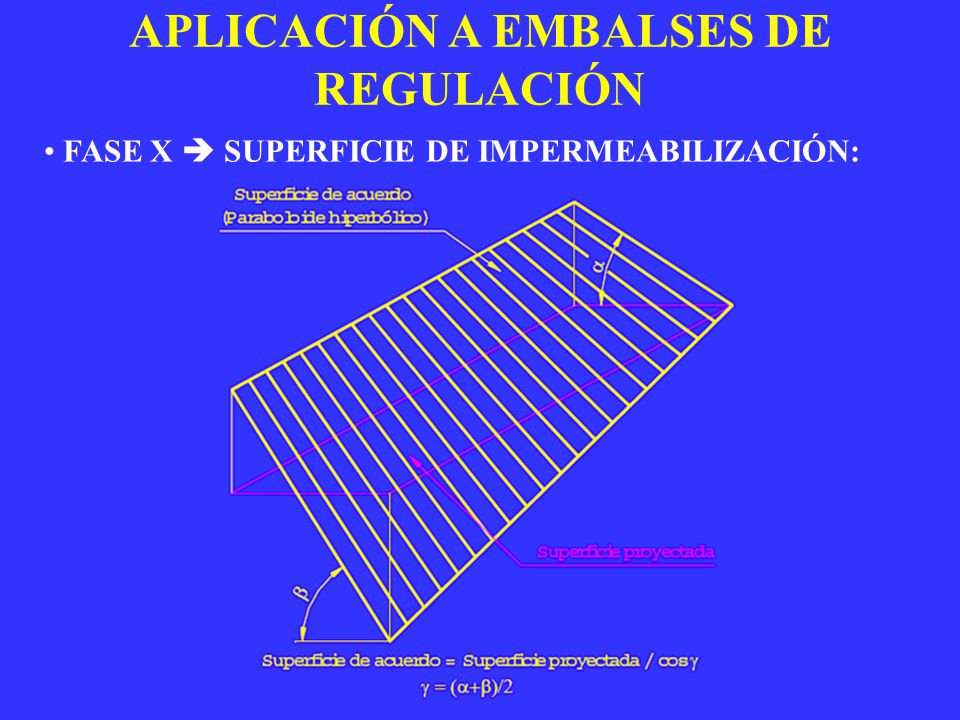

FASE X  SUPERFICIE DE IMPERMEABILIZACIÓN:

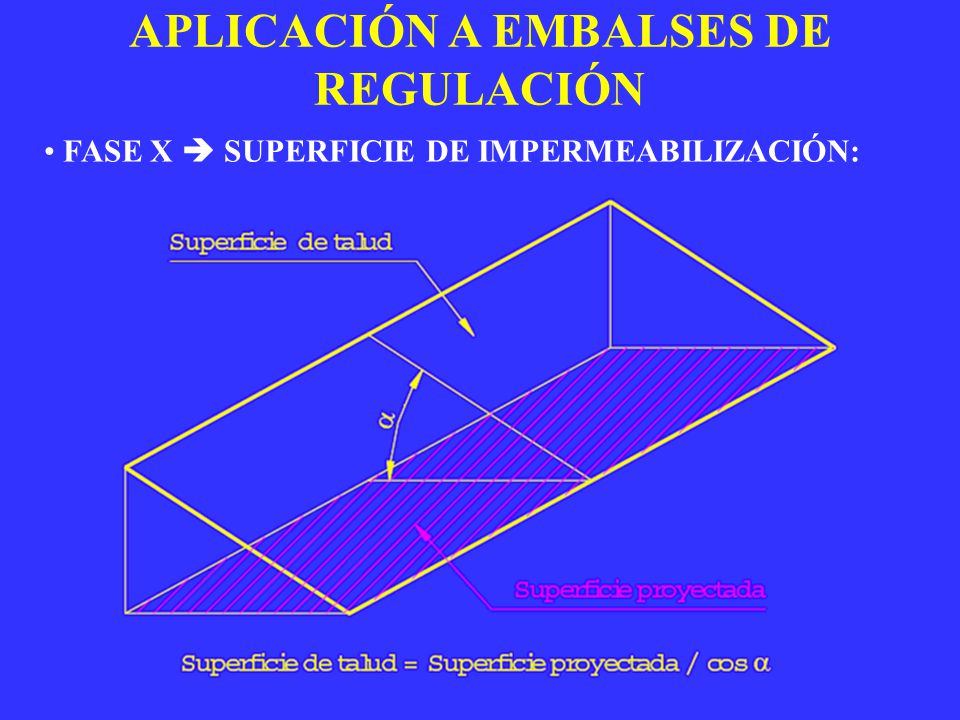

35 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE X  SUPERFICIE DE IMPERMEABILIZACIÓN:

36 APLICACIÓN A EMBALSES DE REGULACIÓN
FASE XI  CÁLCULO DEL VOLÚMEN A EMBALSAR:

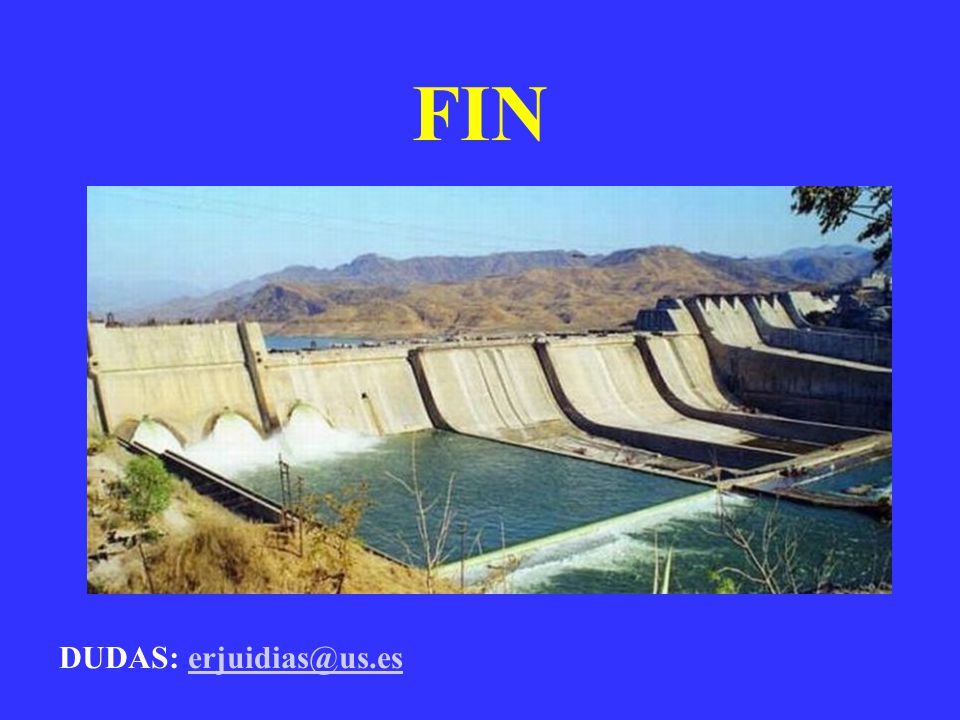

37 FIN DUDAS:
