Presentación del tema: "Diseño de Carreteras Generación de Planos Software hecho en Chile, en español Fácil de aprender y usar Ayuda contextual Formatos compatibles con MOP Utilizado."— Transcripción de la presentación:

1 Diseño de Carreteras Generación de Planos Software hecho en Chile, en español Fácil de aprender y usar Ayuda contextual Formatos compatibles con MOP Utilizado por importantes empresas Chilenas y extranjeras VIAS Importantes Obras Viales han sido proyectadas con VIAS Organiza la información del Proyecto Hace fácil la modificación y corrección interactiva Reportes en planillas EXCEL Importación de datos de CIVIL y CLIP Permite visualizar el Proyecto en todas sus etapas Generación automática y ultra rápida de planos en AUTOCAD Actualización y servicio de consultas sin costo Instalación y entrenamiento en la empresa V I A S MR V

2 2

3 Creación de un nuevo proyecto Selección del Proyecto Activo Eliminar un proyecto Los Proyectos Unidades de Distancia (m o km) Generación de Planillas Excel Terminar la sesión 3

4 Edición de Perfiles Transversales del Terreno (ingreso, modificación, listado) Generación de Curvas de Nivel a partir de los Perfiles del Terreno Extracción automática de archivos DXF a partir de restituciones en AUTOCAD Compactación de archivos DXF La Topografía Extracción de Perfiles Transversales a partir de Restituciones Digitalizadas y del Alineamiento Horizontal Dibujo de Levantamientos Topográficos Esquema de Restituciones 4

5 Ingreso de perfiles nuevos, modificación o corrección de perfiles Listado de perfiles, a impresora o a planilla EXCEL Perfiles Transversales del Terreno Eliminación de perfiles, alargamiento, desplazamiento del eje, cambio de cotas, unión de archivos de perfiles Importación de archivos de EXCEL, CLIP y CIVIL 5

6 Impresión del listado de perfiles directamente a la impresora o a Planilla EXCEL Listado de Perfiles Transversales del Terreno 6

7 Se puede obtener los perfiles transversales a partir de las Restituciones y del Alineamiento Horizontal. Se puede especificar la distancia entre perfiles en rectas y curvas, y el ancho de los perfiles. Después se puede editar y visualizar los perfiles obtenidos. Extracción de Perfiles Transversales a partir de Restituciones Digitalizadas 7

8 A partir de un archivo de datos de puntos (x,y,z) se puede obtener el dibujo de levantamiento. Los puntos pueden tener cotas y códigos opcionalmente. Si los puntos tienen código, se dibujarán en layers separados para facilitar la edición. Se puede generar las Curvas de Nivel Se puede dibujar una grilla tridimensional Dibujo de Levantamientos Topográficos 8

9 Velocidades de Diseño: se definen por tramos de distintas velocidades de diseño, bombeos, anchos y número de pistas, berma con o sin pavimento. Alineamiento Horizontal. Incluye clotoides asimétricas. Hasta 1000 vértices. Se puede importar archivos de CIVIL y CLIP. Edición gráfica y numérica. Listado a impresora o a planilla EXCEL. Alineamiento Vertical: edición gráfica y numérica. Listados a impresora o a planilla EXCEL. Se puede importar archivos de CIVIL y CLIP. Diseño Geométrico Cálculo de Peraltes, por método antiguo o nuevo, genera el archivo de Geometría Variable. Genera el archivo para el dibujo del Diagrama de Peraltes en los planos de perfil longitudinal. Geometría Fija: Se puede definir por tramos los anchos de medianas, calzadas, bermas, cunetas y sobreanchos, y las pendientes de corte, terraplén y cunetas. En los tramos no definidos se genera una transición lineal. 9

10 Ingreso y edición de los datos de designación de vértice, coordenadas norte y este, radio de curvatura, parámetros de clotoides de entrada y salida, que pueden ser asimétricos. Edición Gráfica y Numérica Interactiva Alineamiento Horizontal Modificación del metraje inicial Cambio de coordenadas Listado a impresora o a planilla EXCEL Importación de archivos de CIVIL y CLIP 10

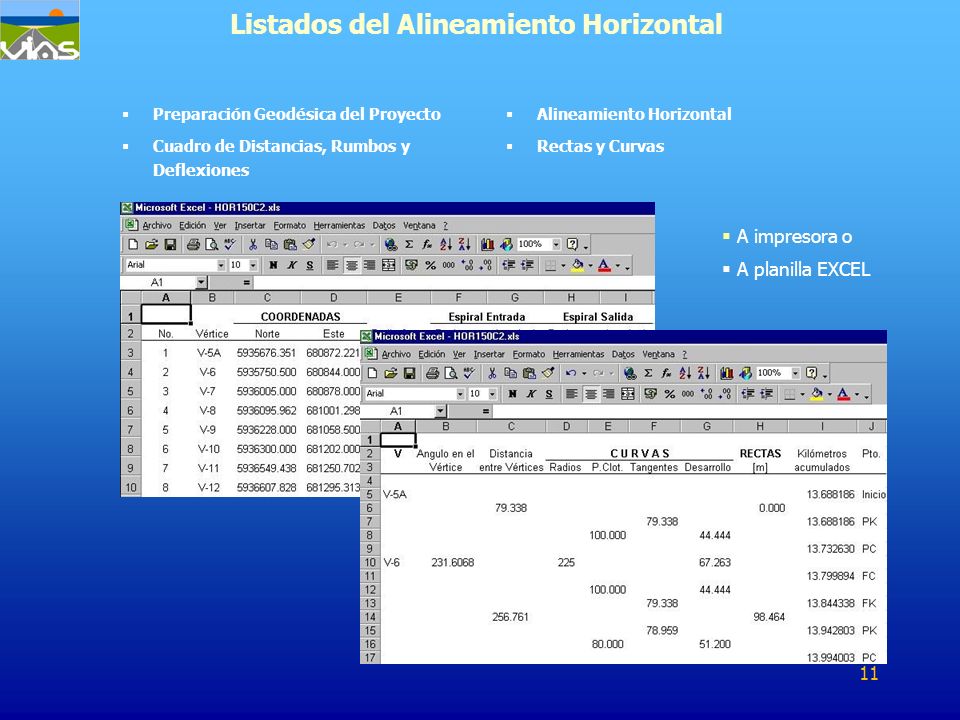

11 Listados del Alineamiento Horizontal Preparación Geodésica del Proyecto Cuadro de Distancias, Rumbos y Deflexiones Alineamiento Horizontal Rectas y Curvas A impresora o A planilla EXCEL 11

12 Edición de los datos de designación de vértice, metraje, cota y parámetro de la curva vertical Edición Gráfica y Numérica Alineamiento Vertical Listado a impresora o a planilla EXCEL Importación de archivos de CIVIL y CLIP 12

13 Resumen del Alineamiento Vertical Listado de Cotas de la Rasante Elementos de la Rasante Listados del Alineamiento Vertical Listados a Impresora o planilla EXCEL 13

14 En base al Alineamiento Horizontal y a las Velocidades de Diseño Genera automáticamente el archivo de Geometría Variable Se puede calcular por el Método nuevo o por el antiguo Cálculo de Peraltes 14

15 Definición de anchos de medianas, calzadas, bermas, sobreanchos y cunetas Pendientes de corte, terraplén y cunetas Diseño del Perfil de Proyecto Definición de datos por tramos y por lado Transición lineal entre tramos 15

16 Cubicación Geométrica de Movimiento de Tierras: Cálculo de superficies y volúmenes. parciales y acumulados de cortes y terraplenes. Listado a impresora o a planilla EXCEL. Se puede calcular considerando la curvatura del camino. Visualización de los perfiles de terreno y de proyecto, con el objeto de revisar el diseño y detectar errores. Cubicación de Escarpes: Se puede definir la profundidad de escarpe por tramos. Entrega el cálculo de la cubicación de escarpes y superficies de talud. Listado a impresora o a planilla EXCEL. Cubicación de Capa Nivelante: Cálculo de la cubicación de capa nivelante para pavimentos existentes. Para esto se calcula previamente una rasante mínima por cuerdas, que se puede mejorar. Las Cubicaciones 16

17 Definición por tramos y por lados de la altura, ancho y pendientes de los escalones Usados en cubicaciones y dibujo de Planos de Perfiles Transversales Datos para Escalones en Cortes 17

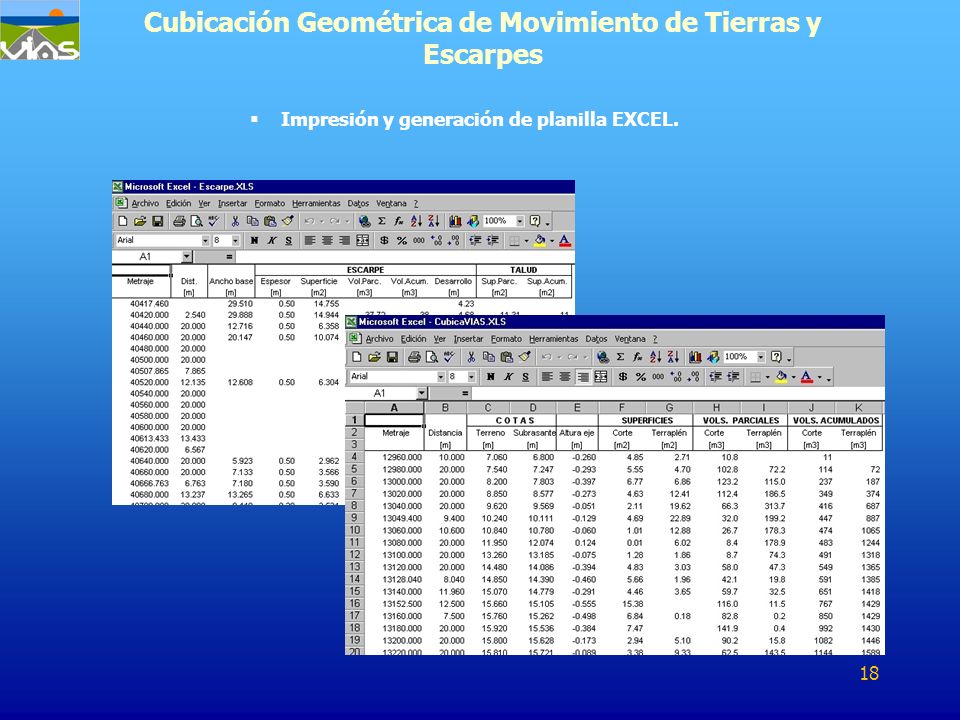

18 Impresión y generación de planilla EXCEL. Cubicación Geométrica de Movimiento de Tierras y Escarpes 18

19 Selección de Versión de AutoCAD Edición de datos de Elementos de Dibujo Curvas de Nivel y Levantamientos Plantas: Uno o varios ejes. Perfil Longitudinal. Inclusión opcional de las plantas en la parte superior, Diagrama de Curvatura, Diagrama de Peraltes, Obras de Arte, Fosos y Contrafosos, Calicatas. Generación de Planos Esquema de Restituciones Difitalizadas Perfiles Transversales: Especificación de escalas, tramo a dibujar, inclusión de la rasante, cercos, fosos, escarpe, calicatas. Perfiles de Obras de Arte: Escalas 1 : 100 y 1 : 200. Planos de Monografías a escala 1 : 5000 Dibujo de Calicatas en varios formatos 19

20 Configuración de Planos de Planta 20

21 Ejemplo 1: Plano de Planta, incluido en la parte superior del Perfil Longitudinal. La curvas de nivel fueron generadas con VIAS a partir de los perfiles transversales y del alineamiento horizontal. El dibujo incluye el eje, los círculos con los parámetros de las curvas, los PC y FC, las trazas y Obras de Arte. Planos de Planta 21

22 Ejemplo 2: Plano de planta con varios ejes de una intersección (en colores diferentes), con retícula, sin rotación, generado en lámina entera. Otros elementos fueron insertados posteriormente. (Pantalla de AutoCAD). Planos de Planta 22

23 Configuración de Planos de Perfil Longitudinal 23

24 Ejemplo 1: Perfil Longitudinal que incluye sólo el perfil de terreno. Planos de Perfil Longitudinal 24

25 Ejemplo 2: Perfil longitudinal que incluye la planta completa (con diseño geométrico, curvas de nivel, trazas, obras de arte, fosos, cuadro de vértices), la rasante, diagrama de curvatura y de peraltes, y obras de arte en alzado. Planos de Perfil Longitudinal 25

26 Configuración de Planos de Perfiles Transversales 26

27 Ejemplo: Plano de perfiles transversales completo, incluyendo la subrasante con escalones y el escarpe, las distancias entre perfiles, los bombeos y las superficies y volúmenes de corte y terraplén. Planos de Perfiles Transversales 27

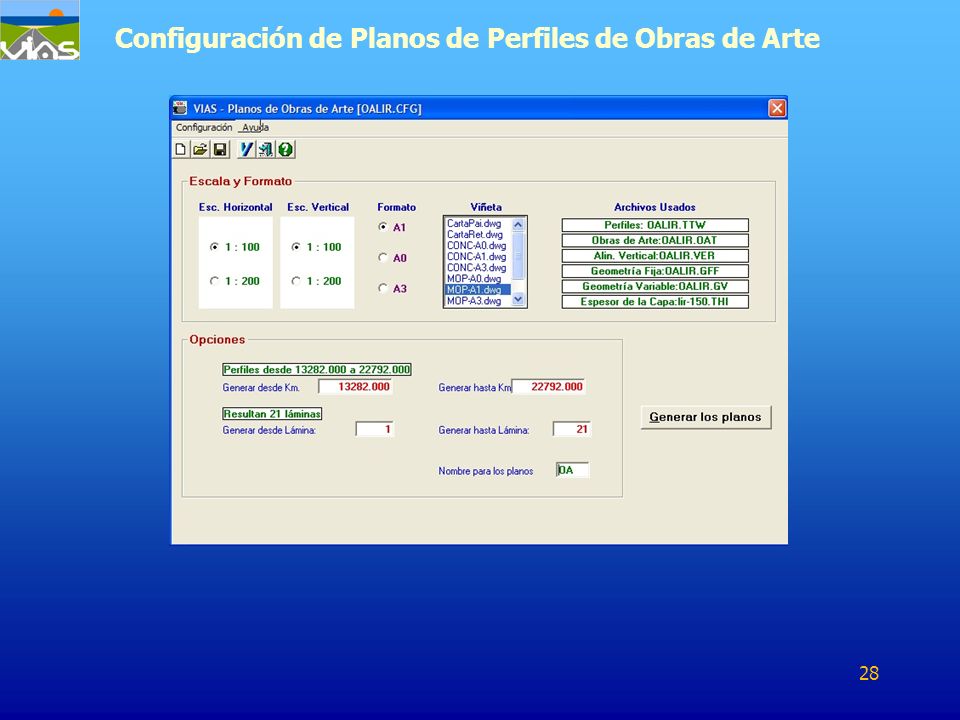

28 Configuración de Planos de Perfiles de Obras de Arte 28

29 Planos de Perfiles de Obras de Arte (Ejemplo) 29

30 Se puede generar los dibujos de las calicatas, de acuerdo a los resultados de pruebas de suelos efectuadas por el Laboratorio de Suelos. Formato: A1, A3, carta u oficio. La escala es única. Orientación (sólo para carta u oficio): Vertical y horizontal. Inserción de la viñeta: Es opcional El programa utiliza una base de datos de tubos y cajones de acuerdo al Manual de Carreteras del MOP Planos de Calicatas 30

31 Planos de Calicatas (Ejemplo) 31

32 Manejo de Base de Datos de Insumos y de Partidas o Ítems y listados de la Base de Datos en Excel Presupuestos de Proyectos Listados en planillas Excel: Presupuesto por Items o Categorías de Obras Presupuesto por Insumos Análisis de Precios Unitarios 32

33 Base de Datos de Insumos (Ejemplo) 33

34 Base de Datos de Partidas (Ejemplo) 34

35 Datos para Presupuesto del Proyecto 35

36 Presupuesto por Ítems y Categorías 36

37 Presupuesto por Insumos 37

38 GRACIAS V I A S MR Diseño de Carreteras Generación de Planos V
