1 GEODESIA Y TOPOGRAFÍA Tema 1

2 Historia (I)

3 Historia (II) Siglo V a.c.: se postula que la Tierra es esférica. Siglo V a.c.: se postula que la Tierra es esférica.

4 Historia (III) Siglo XVIII: se acepta el postulado de Newton de Tierra Elipsóidica. Siglo XVIII: se acepta el postulado de Newton de Tierra Elipsóidica.

5 Historia (IV) Siglo XIX: se define el Geoide. Siglo XIX: se define el Geoide.

6 Historia (V) Siglo XX: empleo de las Plataformas Espaciales. Siglo XX: empleo de las Plataformas Espaciales.

7 LA GEODESIA Es la Ciencia cuyo objeto es el estudio y determinación de la figura y dimensiones de la Tierra, así como del campo de la gravedad Es la Ciencia cuyo objeto es el estudio y determinación de la figura y dimensiones de la Tierra, así como del campo de la gravedad

8 Objetivos de la Geodesia (I) Establecimiento de Redes Geodésicas Establecimiento de Redes Geodésicas

9 Redes Geodésicas actuales Durante la semana del 8 al 12 de Mayo de 1995 se llevó a cabo la observación de la campaña IBERIA95 preparada en colaboración directa entre el IGNE (Instituto Geográfico Nacional de España) y el Instituto Portugués de Cartografía e Cadastro (IPCC). El objetivo primordial de IBERIA95 es la densificación en la Península Ibérica del "European Terrestrial Reference Frame 1989" (ETRF89) y la mejora de precisiones de la campaña EUREF89 en España y Portugal, estableciendo así una red geodésica tridimensional de alta precisión, alguna de cuyas estaciones coincide con la campaña EUREF89. La red está formada por 39 estaciones, de las cuales 27 son españolas y 12 portuguesas. El cálculo ha sido realizado utilizando el programa Bernese GPS software, Version UNIX 4.0, resultando las coordenadas finales en el sistema de referencia ITRF96 para la época y en el sistema de referencia ETRS89.

10 Objetivos de la Geodesia (II) Medidas y representación de los Fenómenos Geodinámicos. Medidas y representación de los Fenómenos Geodinámicos.

11 Objetivos de la Geodesia (III) Determinación del Campo Gravitatorio Terrestre. Determinación del Campo Gravitatorio Terrestre.

12 Subdivisiones de la Geodesia Geodesia Geométrica o Matemática Geodesia Geométrica o Matemática Comienza con Eratóstenes (200 a.c.). Comienza con Eratóstenes (200 a.c.). Geodesia Física Geodesia Física Comienza con las Teorías de Newton. Comienza con las Teorías de Newton. Geodesia Espacial Geodesia Espacial Lanzamiento del primer Satélite Sputnik (1957). Lanzamiento del primer Satélite Sputnik (1957). Necesidad de un Sistema de Referencia Único. Necesidad de un Sistema de Referencia Único.

13 LA CARTOGRAFÍA Es la disciplina que se ocupa de la concepción, producción y estudio de los mapas en todas sus formasEs la disciplina que se ocupa de la concepción, producción y estudio de los mapas en todas sus formas (Asociación Cartográfica Internacional, 1995)

14 Definiciones MAPA MAPA Es la representación convencional gráfica de fenómenos concretos o abstractos, localizados en la Tierra o en cualquier parte del UniversoEs la representación convencional gráfica de fenómenos concretos o abstractos, localizados en la Tierra o en cualquier parte del Universo PLANO PLANO Es un tipo de mapa en el que la superficie terrestre es considerada como planaEs un tipo de mapa en el que la superficie terrestre es considerada como plana

15 Aspectos Fundamentales de un Mapa Es un documento métrico. Es un documento métrico. Es un documento temático. Es un documento temático. Es un medio de almacenamiento con vínculo geográfico. Es un medio de almacenamiento con vínculo geográfico. Es un documento de comunicación. Es un documento de comunicación.

16 Etapas en el Proceso Cartográfico Concepción del Mapa. Concepción del Mapa. Producción del Mapa. Producción del Mapa. Uso del Mapa. Uso del Mapa.

17 CONCEPCIÓN DEL MAPA Definición de las principales características del mapa, en función de: Definición de las principales características del mapa, en función de: fin del mapa,fin del mapa, necesidades del usuario,necesidades del usuario, costes,costes, etc.etc.

18 PRODUCCIÓN DEL MAPA (I) A. Compilación y tratamiento de los datos: Variará según: propósito del mapa, tipo de mapa y usuario y la escala del mapaVariará según: propósito del mapa, tipo de mapa y usuario y la escala del mapa Comprende las operaciones de: trabajos de campo, vuelos fotogramétricos, teledetección, generalización, estadísticas......Comprende las operaciones de: trabajos de campo, vuelos fotogramétricos, teledetección, generalización, estadísticas B. Diseño del mapa: Realización de la hoja pilotoRealización de la hoja piloto Definición de la leyendaDefinición de la leyenda Análisis de la composición generalAnálisis de la composición general Establecimiento de la calidad de la hoja pilotoEstablecimiento de la calidad de la hoja piloto

19 PRODUCCIÓN DEL MAPA (I) C. Producción del mapa: Realización de los diagramas de flujoRealización de los diagramas de flujo Confección de los elementos necesarios para obtener los positivos para impresiónConfección de los elementos necesarios para obtener los positivos para impresión D. Reproducción del mapa: Obtención de las planchas de impresiónObtención de las planchas de impresión Impresión del mapaImpresión del mapa Distribución del mapaDistribución del mapa

20 USO DEL MAPA Seguimiento del mapa publicado Seguimiento del mapa publicado Estudio del impacto en el usuario Estudio del impacto en el usuario Revisión y actualización periódica Revisión y actualización periódica

21 LA TOPOGRAFÍA Es la técnica que estudia los instrumentos y el conjunto de principios y procedimientos que tienen por objeto la representación gráfica, con sus formas y detalles, tanto naturales como artificiales, de una parte de la superficie terrestre.Es la técnica que estudia los instrumentos y el conjunto de principios y procedimientos que tienen por objeto la representación gráfica, con sus formas y detalles, tanto naturales como artificiales, de una parte de la superficie terrestre. Dicha superficie es lo suficientemente pequeña para que se pueda despreciar la esfericidad terrestre, que es sustituida, sin error apreciable, por el plano tangente a la misma en el centro de ella

22 Pruebas de Esfericidad de la Tierra Siena (A) Siena (A) Alejandría (B) Alejandría (B) Distancia A-B 790 Km. Distancia A-B 790 Km. Ángulo =7º12 Ángulo =7º12

23 Pruebas de Esfericidad de la Tierra Eclipse Lunar. Eclipse Lunar. Un barco que se acerca a la costa lo primero que ve es la cumbre de las montañas. Un barco que se acerca a la costa lo primero que ve es la cumbre de las montañas.

24 Ángulo de depresión del Horizonte Ángulo que forma una visual dirigida al horizonte con el plano horizontal del lugar de observación Ángulo que forma una visual dirigida al horizonte con el plano horizontal del lugar de observación

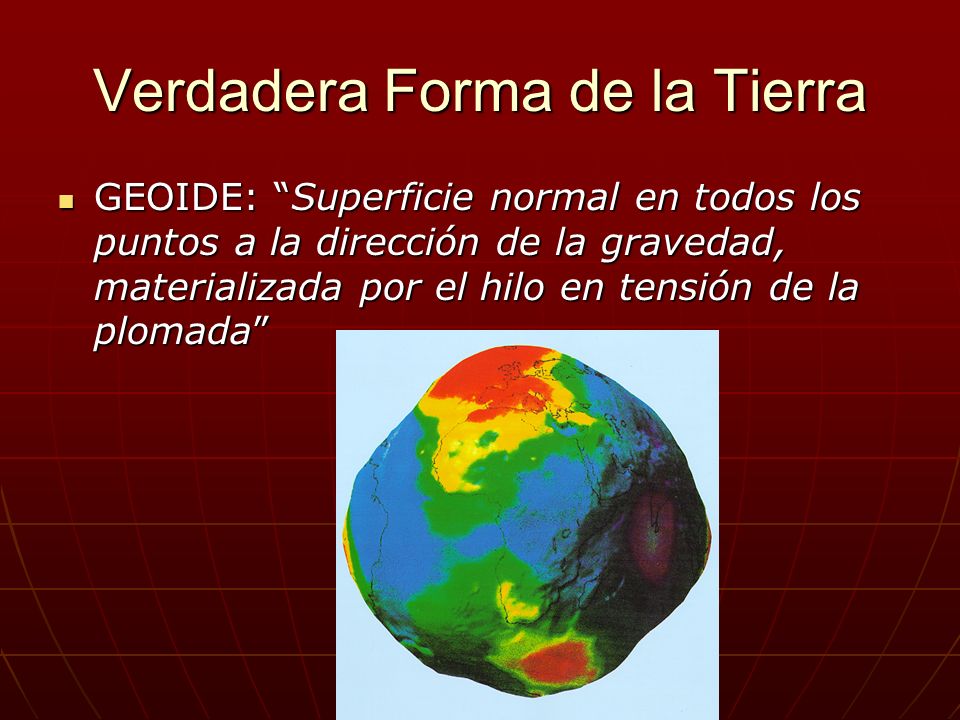

25 Verdadera Forma de la Tierra GEOIDE: Superficie normal en todos los puntos a la dirección de la gravedad, materializada por el hilo en tensión de la plomada GEOIDE: Superficie normal en todos los puntos a la dirección de la gravedad, materializada por el hilo en tensión de la plomada

26 Superficies Terrestres

27 Elipsoides de Referencia AutorAñoaZona Struve /294.73Europa Clarke /293.5USA Hayford /297Europa Krassowky /298.3Rusia WGS / Mundial Tema 2
