1 Autor (es): Luis David Padilla Duque Compañía: Cementos Argos S.A
DISMINUCIÓN DE GASES EFECTO INVERNADERO POR MEDIO DE LA UTILIZACIÓN DE MATERIAS PRIMAS ALTERNATIVAS QUE SUSTITUYEN PARCIALMENTE EL CLINKER Autor (es): Luis David Padilla Duque Compañía: Cementos Argos S.A País: Colombia

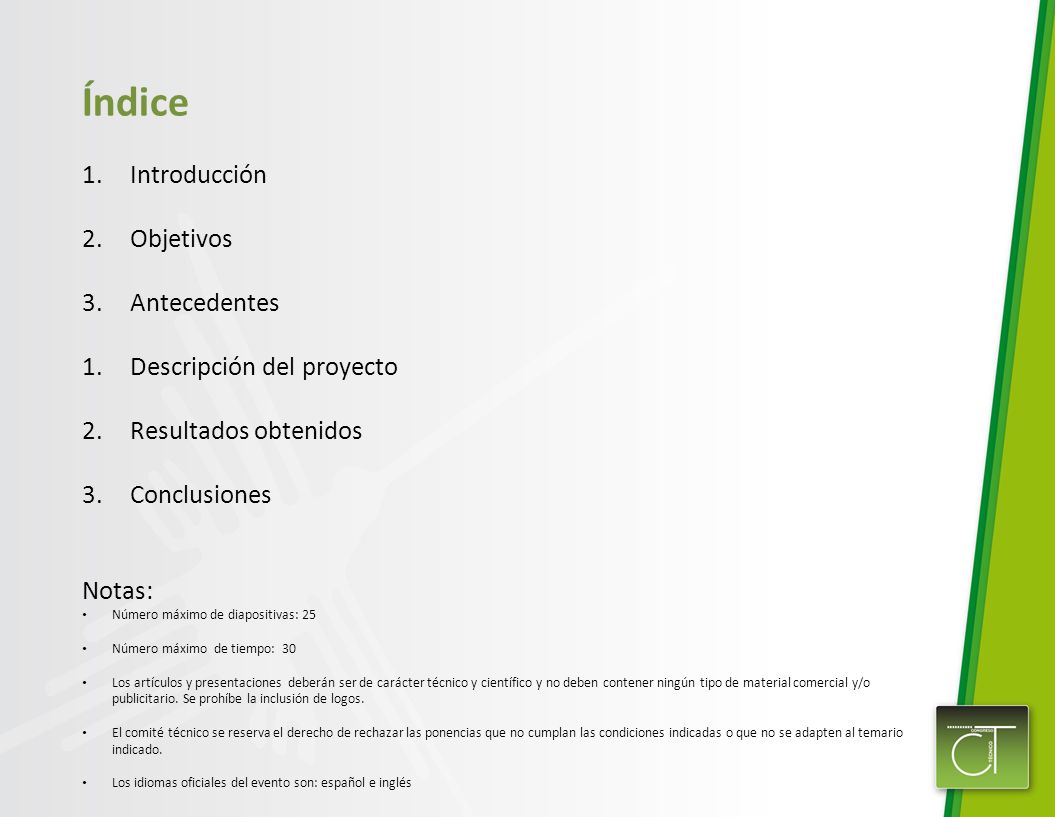

2 Índice Introducción Objetivos Antecedentes Descripción del proyecto
Resultados obtenidos Conclusiones Notas: Número máximo de diapositivas: 25 Número máximo de tiempo: 30 Los artículos y presentaciones deberán ser de carácter técnico y científico y no deben contener ningún tipo de material comercial y/o publicitario. Se prohíbe la inclusión de logos. El comité técnico se reserva el derecho de rechazar las ponencias que no cumplan las condiciones indicadas o que no se adapten al temario indicado. Los idiomas oficiales del evento son: español e inglés

3 1. Introducción Con el objetivo de asegurar su sostenibilidad, Argos promueve su Política Ambiental en la cultura organizacional, desde el interior y hacia los grupos de interés, impulsando la prevención, mitigación, corrección y compensación de sus impactos ambientales y fomentando acciones para minimizar el efecto de sus actividades sobre el cambio climático, eco-eficiencia, biodiversidad, promoción de iniciativas relacionadas con la construcción sostenible y el mejoramiento continuo. En el proceso industrial del cemento, especialmente en la fabricación de clinker, se producen Gases Efecto Invernadero (GEI) los cuales contribuyen al calentamiento global. Es por esto, que la Planta de Cemento Sogamoso en armonía con desarrollar estrategias que minimicen el cambio climático, ha investigado en los últimos años la utilización de materias primas alternativas MPA que permiten reemplazar parcialmente el clinker y por ende disminuir las emisiones GEI.

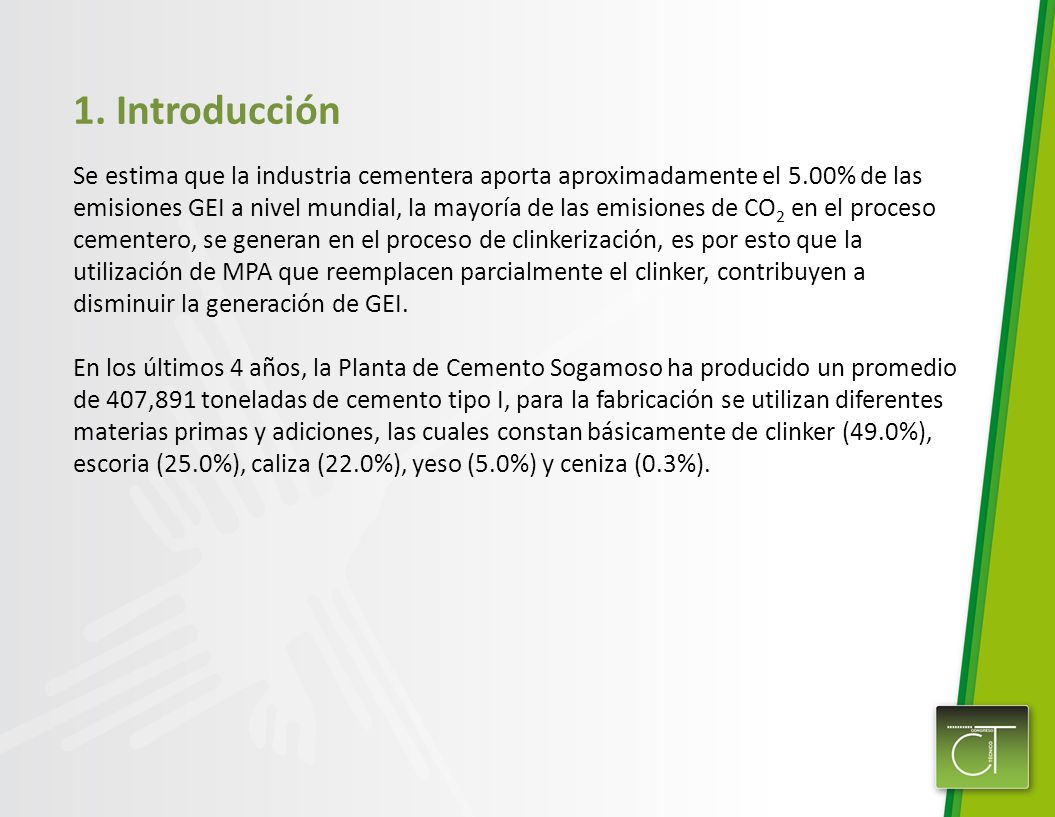

4 1. Introducción Se estima que la industria cementera aporta aproximadamente el 5.00% de las emisiones GEI a nivel mundial, la mayoría de las emisiones de CO2 en el proceso cementero, se generan en el proceso de clinkerización, es por esto que la utilización de MPA que reemplacen parcialmente el clinker, contribuyen a disminuir la generación de GEI. En los últimos 4 años, la Planta de Cemento Sogamoso ha producido un promedio de 407,891 toneladas de cemento tipo I, para la fabricación se utilizan diferentes materias primas y adiciones, las cuales constan básicamente de clinker (49.0%), escoria (25.0%), caliza (22.0%), yeso (5.0%) y ceniza (0.3%).

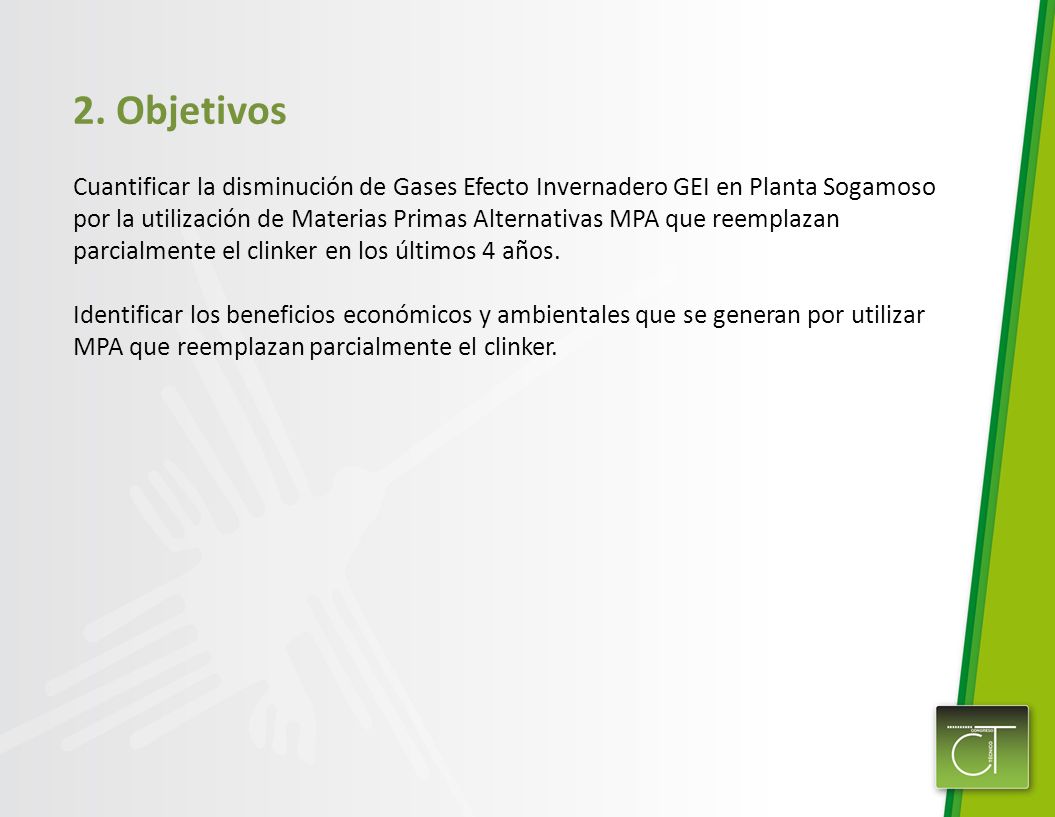

5 2. Objetivos Cuantificar la disminución de Gases Efecto Invernadero GEI en Planta Sogamoso por la utilización de Materias Primas Alternativas MPA que reemplazan parcialmente el clinker en los últimos 4 años. Identificar los beneficios económicos y ambientales que se generan por utilizar MPA que reemplazan parcialmente el clinker.

6 3. Antecedentes El protocolo de Kioto tuvo como objetivo disminuir el cambio climático mediante la reducción de emisiones de dióxido de carbono. Desde febrero de 2005, ha sido ratificado por más de 150 países. El compromiso de los países industrializados consistió en reducir las emisiones de CO2 en un 5.2% en comparación con los niveles de 1990. Teniendo en cuenta la disponibilidad (calidad y cantidad) y la cercanía de las MPA que reemplazan parcialmente el clinker, la Planta Sogamoso ha investigado durante varios años el uso de las mismas con el fin de obtener beneficios económicos y ambientales. Los beneficios económicos están relacionados con: Energía requerida para lograr la clinkerización Transformación química y física de caliza y otros minerales hasta la fase de homogeinización.

7 3. Antecedentes Los beneficios ambientales están relacionados con:
Disminución de GEI. Remoción de recursos naturales no renovables. Aumentar ciclo de vida útil de las MPA. Disminuir la generación de aspectos e impactos ambientales asociados al almacenamiento y disposición final de las MPA.

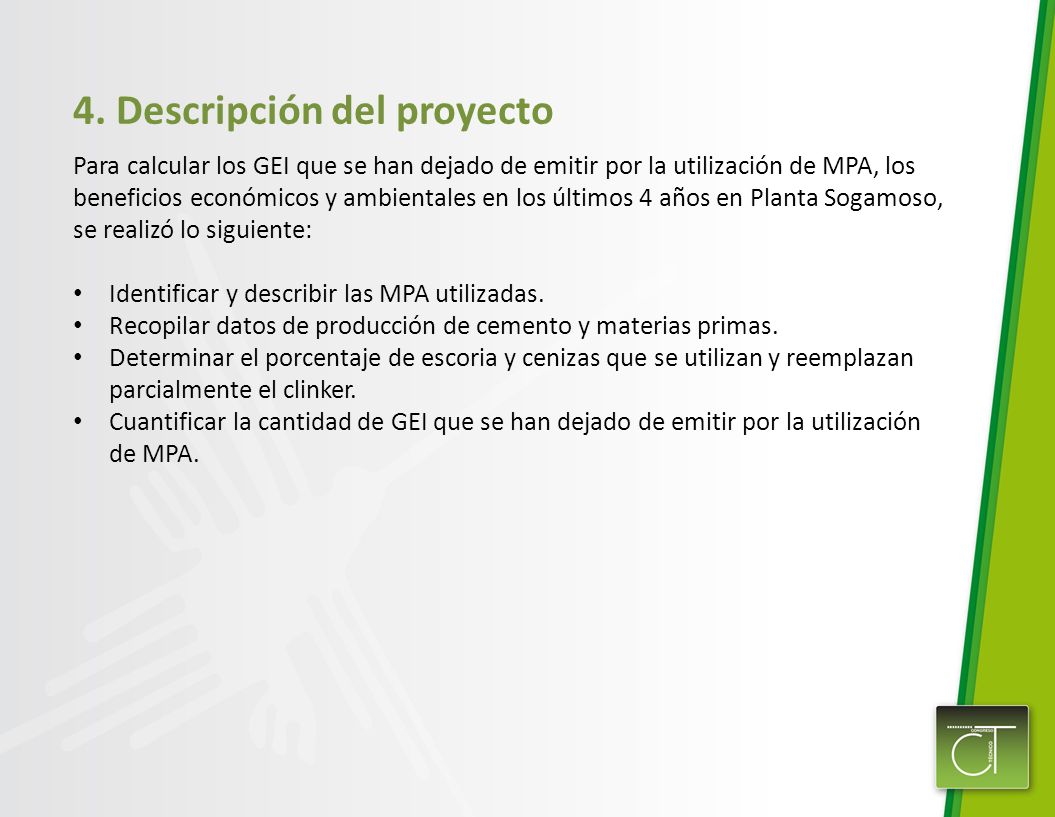

8 4. Descripción del proyecto
Para calcular los GEI que se han dejado de emitir por la utilización de MPA, los beneficios económicos y ambientales en los últimos 4 años en Planta Sogamoso, se realizó lo siguiente: Identificar y describir las MPA utilizadas. Recopilar datos de producción de cemento y materias primas. Determinar el porcentaje de escoria y cenizas que se utilizan y reemplazan parcialmente el clinker. Cuantificar la cantidad de GEI que se han dejado de emitir por la utilización de MPA.

9 Almacenamiento temporal escoria
4. Descripción del proyecto Materias Primas Alternativas utilizadas Escoria La Escoria se genera durante la operación del alto Horno para la producción de la colada de hierro en la siderúrgica Acerías Paz del Río (Votorantim). Durante este proceso se utiliza como materia prima el mineral de hierro, calizas y coque de carbón. La Escoria es un sólido granular consolidado, lo que significa que está cementado, o no requiere de gran presión para separarlo en parte. Almacenamiento temporal escoria

10 Almacenamiento temporal ceniza
4. Descripción del proyecto Materias Primas Alternativas utilizadas Cenizas Se generan como producto de la combustión de carbón mineral en las plantas de generación de energía eléctrica, poseen propiedades hidráulicas debido a su contenido de sílice y amorfas que permiten su incorporación en la molienda de cemento. Las cenizas volantes se obtienen de la Planta de Autogeneración de Energía ubicada al interior de la Planta de Cemento Sogamoso y de otras termoeléctricas que se encuentran en la región. Almacenamiento temporal ceniza

11 Adición Escoria y Ceniza
4. Descripción del proyecto Datos de producción de cemento y materias primas utilizadas. En la Tabla 1, se presenta la producción de Cemento Tipo I y las materias primas utilizadas. Tabla 1. Producción Cemento Tipo I y materias primas utilizadas. CEMENTO TIPO I AÑOS 2009 2010 2011 2012 PROMEDIO Producción 402,771 399,407 441,025 388,363 407,892 Índice energía 44.16 44.30 45.11 46.30 44.97 Escoria (Ton) 97,920 87,865 107,092 115,354 102,058 Índice Escoria (%) 24.31 22.00 24.28 29.70 25.07 Caliza (Ton) 95,733 100,517 95,796 74,921 91,742 Índice Caliza (%) 23.77 25.17 21.72 19.29 22.49 Yeso (Ton) 18,065 19,850 26,581 20,120 21,154 Índice Yeso (%) 4.49 4.97 6.03 5.18 5.17 Cenizas (Ton) 0.00 4,974 1,244 Índice Cenizas (%) 1.28 0.32 Clinker (Ton) 194,440 194,345 218,370 180,906 197,016 Índice Clinker (%) 49.02 49.43 50.19 47.35 49.00 Adición Total (%) 48.08 47.17 46.00 50.28 47.88 Adición Escoria y Ceniza 30.98 25.39 Se observa que las adiciones de escoria y ceniza en la fabricación de cemento tipo I representan el 25.39%

12 Toneladas totales de CO2 emitidas
4. Descripción del proyecto Cantidad de GEI que se han dejado de emitir por la utilización de MPA. En la tabla 2, se relaciona el indicador de (Ton CO2/Ton Clinker) que se han dejado de emitir en los últimos 4 años en Planta Sogamoso por el uso de MPA. AÑO 2009 2010 2011 2012 Ton CO2/Ton Clinker * 0.911 0.913 Toneladas totales de CO2 emitidas 177135 177437 198935 165187 Ton CO2 que se dejaron de emitir por utilización de materiales alternativos 89205 80220 97561 109873 Total ton CO2 que se han dejado de emitir por uso de materiales alternativos 376,860 *Calculado con WBCSD Cement Sustainability Initiative  Cement CO2 and Energy Protocol, Version 3.04, CO Emissions and Energy Inventory

13 5. Resultados obtenidos En Planta Sogamoso, por la utilización de MPA que reemplazan parcialmente el clinker, se han dejado de emitir 376,860 Ton CO2 en los últimos 4 años. Según la Unidad de Planeación Minero Energética UPME, la Dirección Cambio Climático EPM y el Protocolo Carbono Neutral, se estima que deben sembrarse 3.7 árboles para compensar una Ton CO2 emitida, por lo tanto, la disminución de emisiones por utilización de MPA corresponden a realizar la siembra de 1256 hectáreas Para producir una ton/clinker, se requieren 1.62 ton/caliza, por lo tanto la utilización de MPA permitió evitar la extracción de 170,446 ton/caliza en los últimos 4 años, de esta manera se disminuye la remoción de recursos naturales no renovables. En la fabricación de cemento tipo I por proceso seco tal y como es el caso de Planta Sogamoso, aproximadamente el 60% del consumo de agua, ocurre en la torre acondicionadora de gases del proceso de Clinkerización, al generar menor cantidad de clinker, se consume menor cantidad de agua.

14 6. Conclusiones La utilización de MPA alternativas para la fabricación de cemento tipo I, contribuyen a disminuir las emisiones de GEI. El uso de las MPA promueve la disminución en la remoción de recursos naturales no renovables. Las MPA que reemplazan parcialmente el clinker, corresponden a residuos de otros procesos productivos, la utilización de estas permite aumentar el ciclo de vida útil. El uso de MPA alternativas, contribuye a minimizar los aspectos e impactos ambientales asociados al almacenamiento y disposición final de las mismas.
