1 Ensambles para Estaciones de Servicio

2 Nueva Regulación de PEMEX
Por norma de Pemex no se utilizarán mas mangueras color rojo y verde, todas las mangueras serán de color negro. La pistola es la única que permanecerá con los colores que actualmente tienen para diferenciar la gasolina magna de la premium

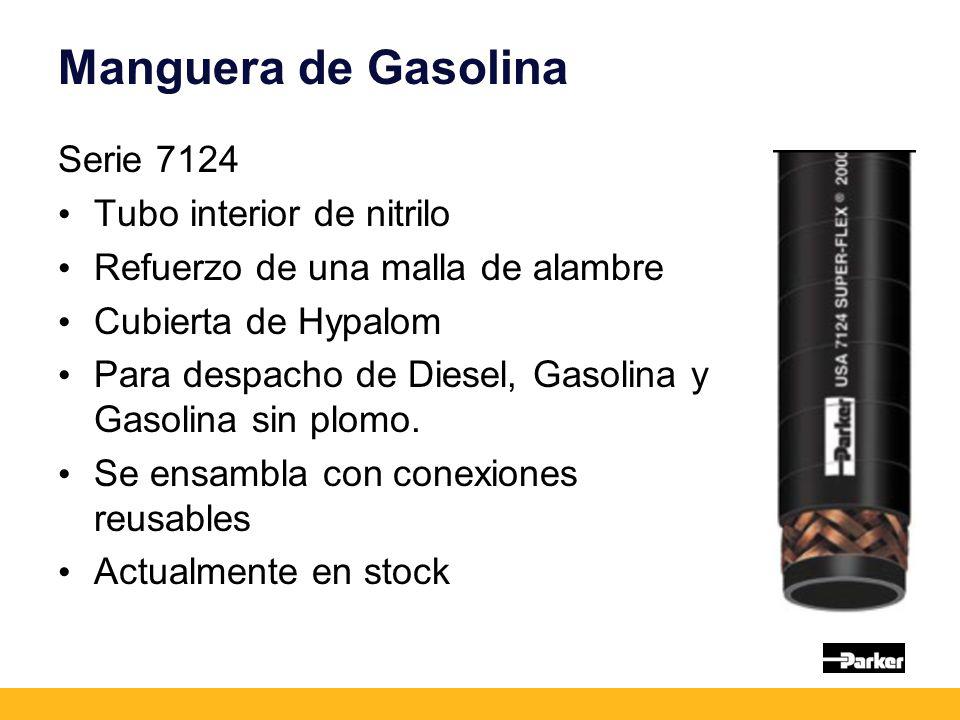

3 Manguera de Gasolina Serie 7124 Tubo interior de nitrilo
Refuerzo de una malla de alambre Cubierta de Hypalom Para despacho de Diesel, Gasolina y Gasolina sin plomo. Se ensambla con conexiones reusables Actualmente en stock

4 Conexión para manguera de gasolina
Actualmente en stock 2 piezas Fabricada en latón Todos los distribuidores pueden fabricar los ensambles siguiendo el procedimiento

5 Nuevo procedimiento de ensamble con cardado del tubo interno

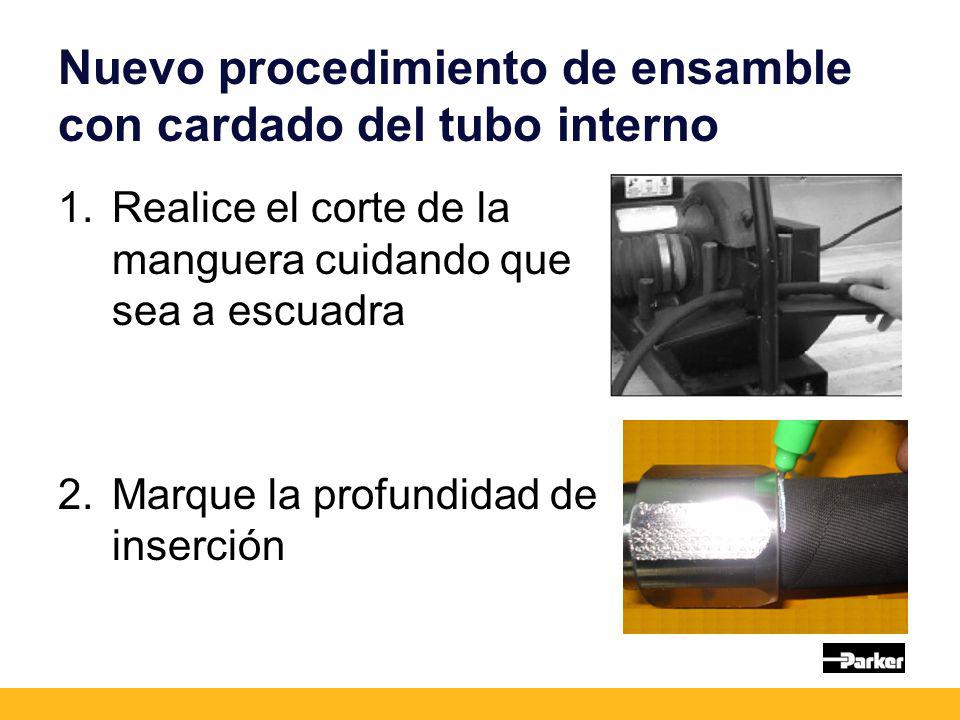

Realice el corte de la manguera cuidando que sea a escuadra Marque la profundidad de inserción

6 Nuevo procedimiento de ensamble con cardado del tubo interno
3.-Monte una piedra de desbaste en una herramienta electrica o neumática menor de 400 rpm 4.-Sostenga la manguera para desbastar y retirar el hule del tubo interior

7 Nuevo procedimiento de ensamble con cardado del tubo interno

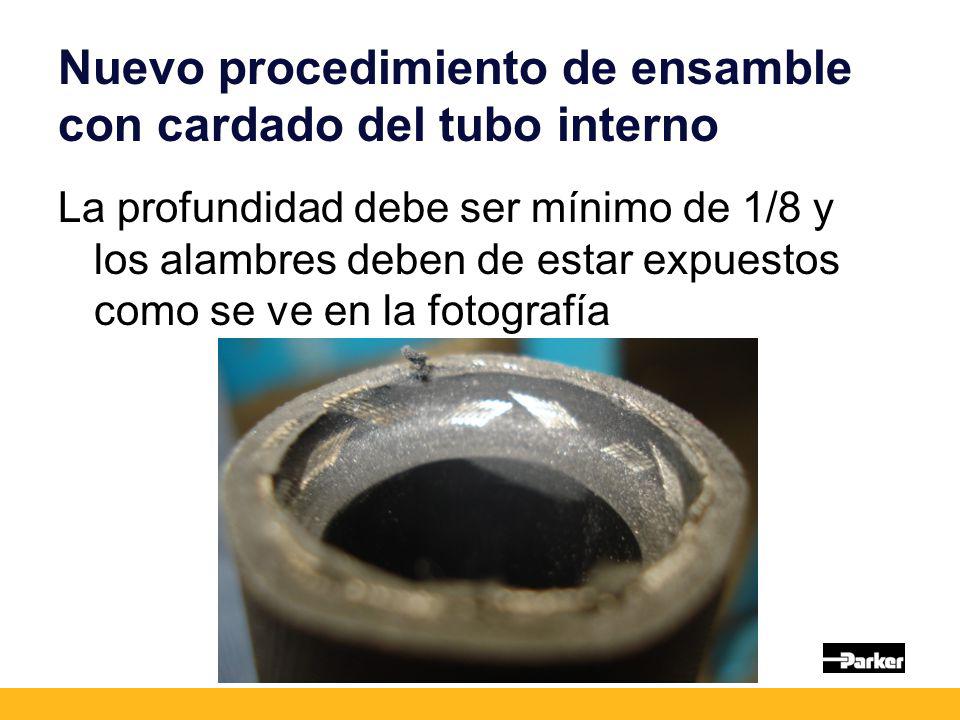

La profundidad debe ser mínimo de 1/8 y los alambres deben de estar expuestos como se ve en la fotografía

8 Nuevo procedimiento de ensamble con cardado del tubo interno

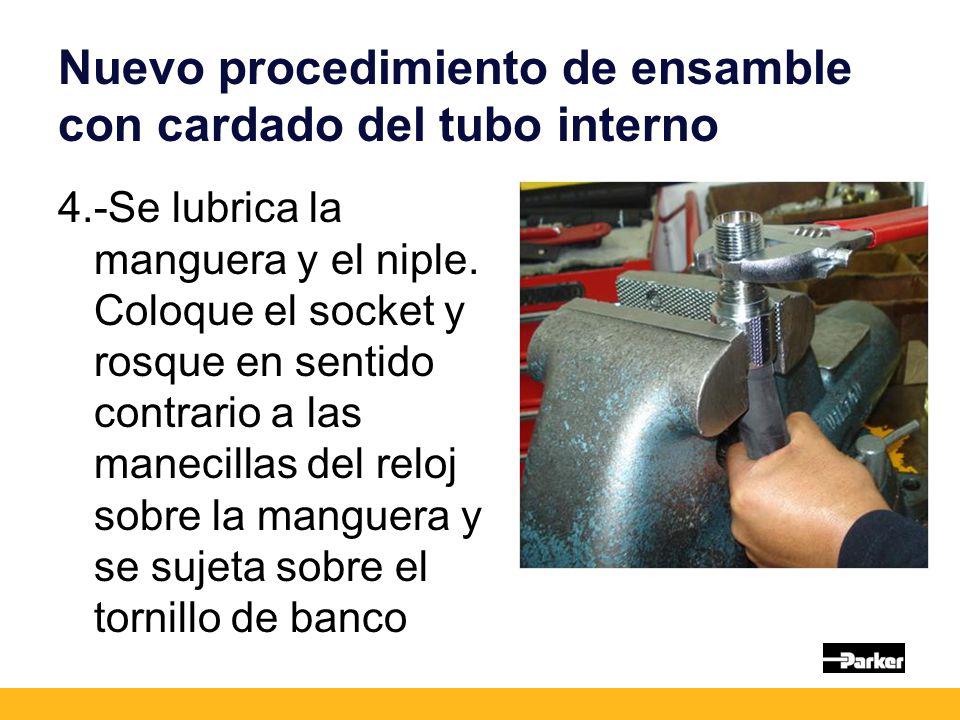

4.-Se lubrica la manguera y el niple. Coloque el socket y rosque en sentido contrario a las manecillas del reloj sobre la manguera y se sujeta sobre el tornillo de banco

9 Nuevo procedimiento de ensamble con cardado del tubo interno

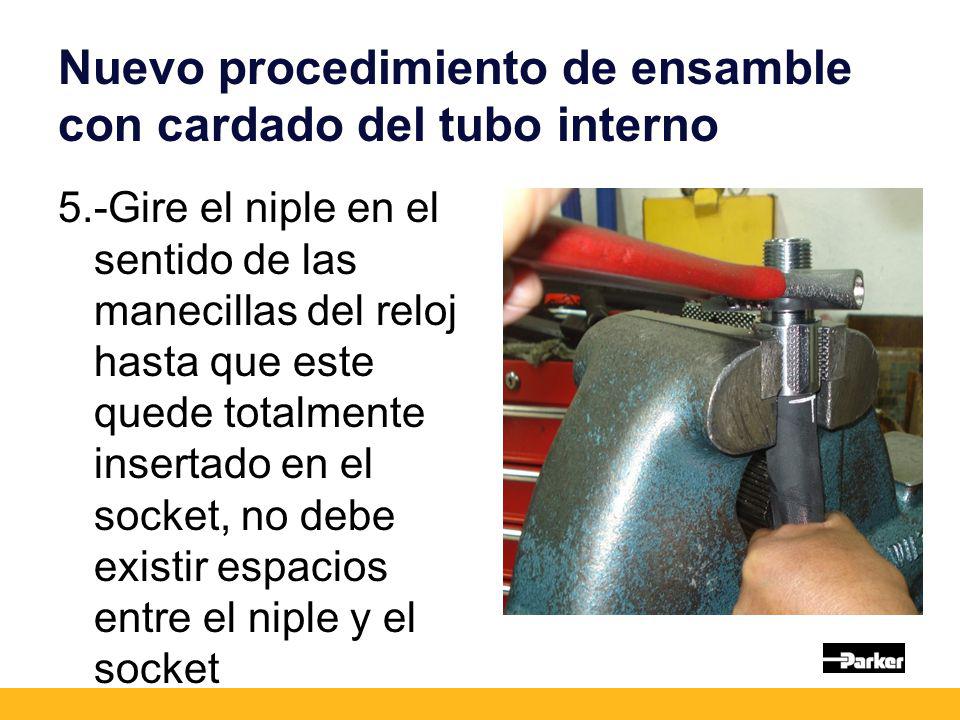

5.-Gire el niple en el sentido de las manecillas del reloj hasta que este quede totalmente insertado en el socket, no debe existir espacios entre el niple y el socket

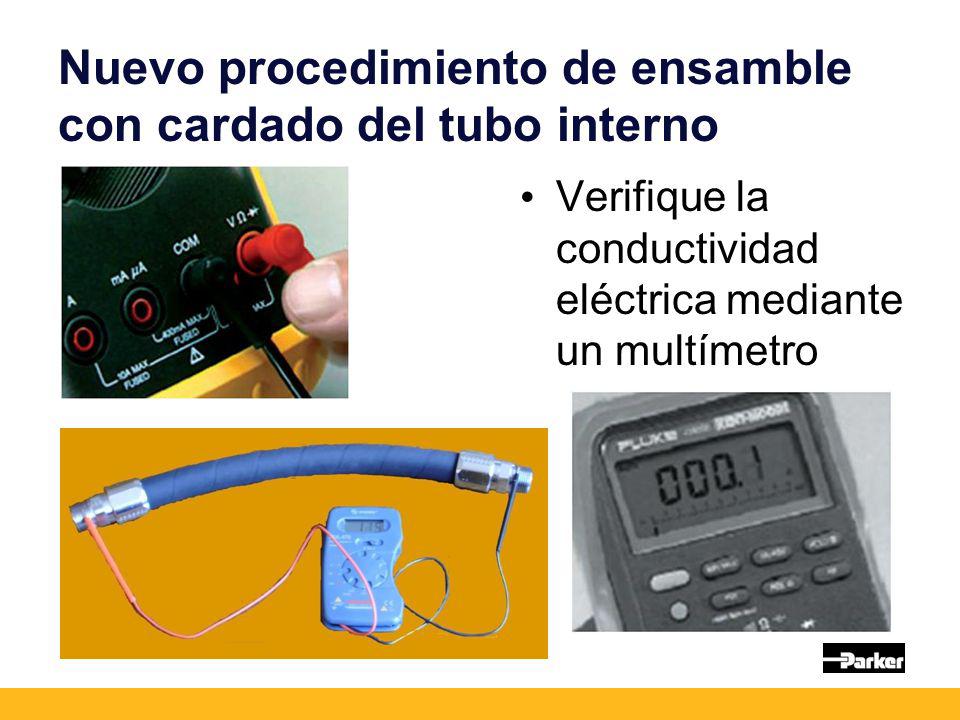

10 Nuevo procedimiento de ensamble con cardado del tubo interno
Verifique la conductividad eléctrica mediante un multímetro

11 Ensamble mediante cardado interno
Repetible.- Debido al uso de herramientas es fácil fabricar muchos ensambles minimizando el riesgo de error Más seguro.- La conductividad eléctrica está asegurada ya que los alambres quedan expuestos y la probabilidad de que hagan contacto es mucho mayor Más confiable

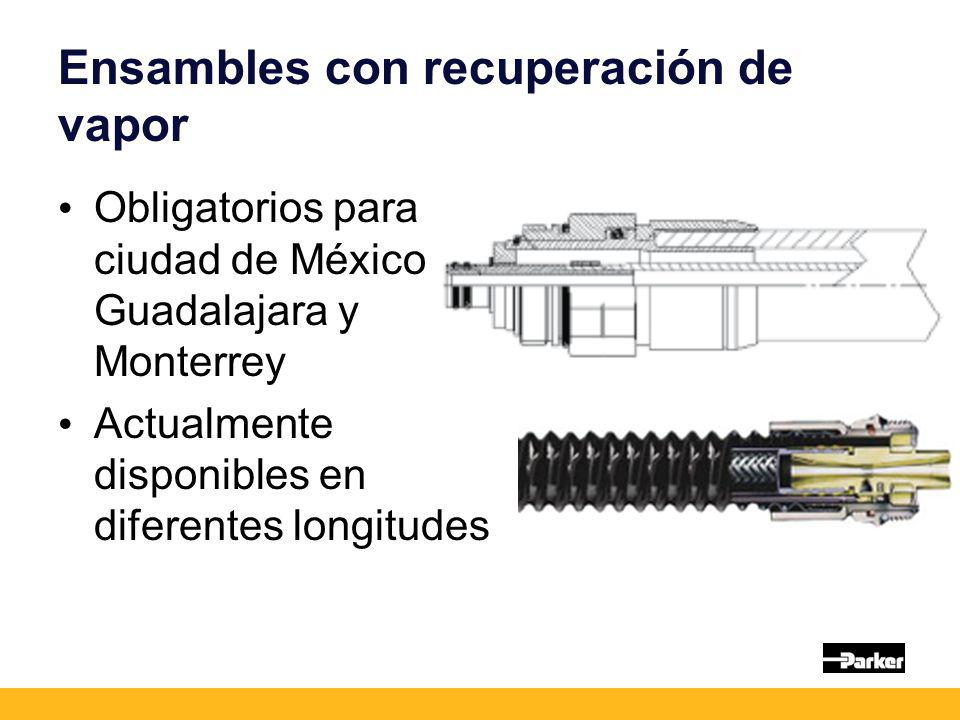

12 Ensambles con recuperación de vapor
Obligatorios para ciudad de México, Guadalajara y Monterrey Actualmente disponibles en diferentes longitudes

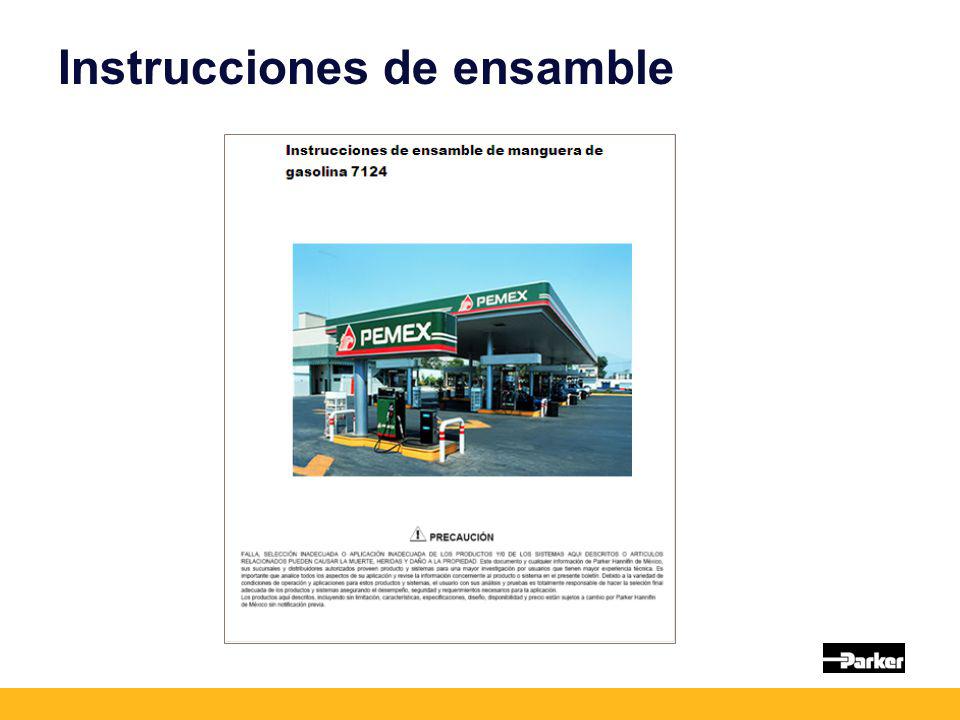

13 Instrucciones de ensamble

14 Gracias
