1 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO
ENSAMBLADO DE PIEZAS MONTAJE FINAL

2 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO

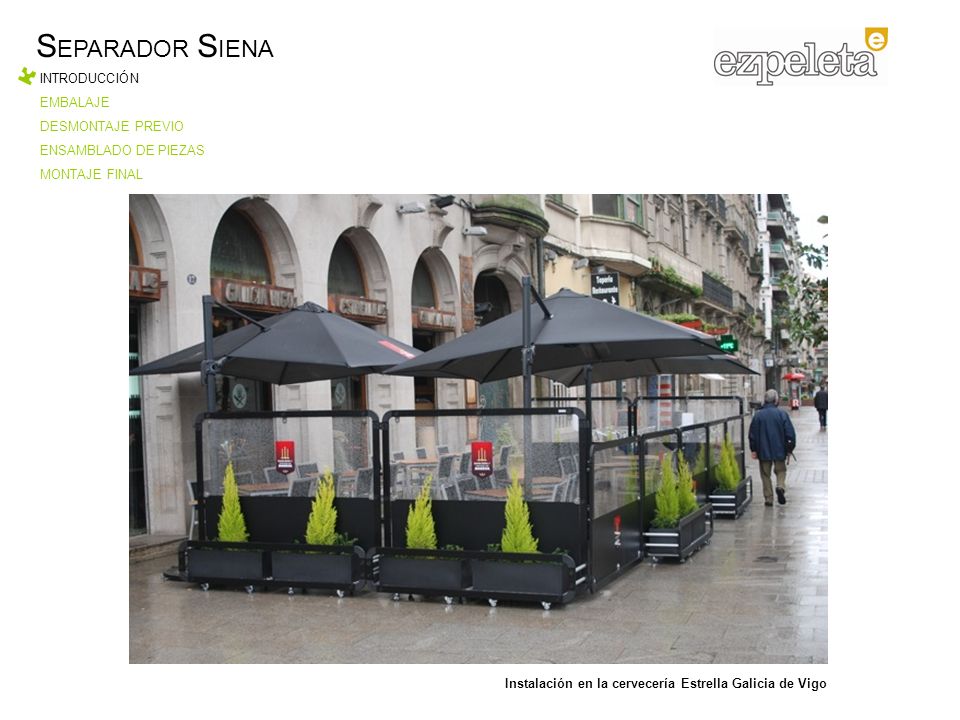

ENSAMBLADO DE PIEZAS MONTAJE FINAL Instalación en la cervecería Estrella Galicia de Vigo

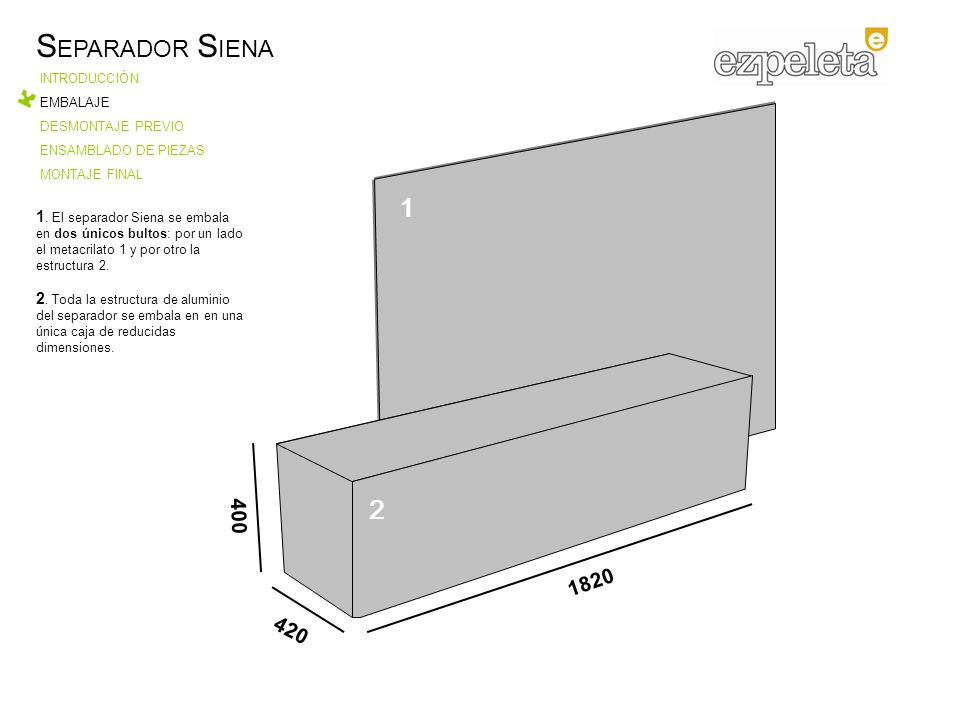

3 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO ENSAMBLADO DE PIEZAS MONTAJE FINAL 1 1. El separador Siena se embala en dos únicos bultos: por un lado el metacrilato 1 y por otro la estructura 2. 2. Toda la estructura de aluminio del separador se embala en en una única caja de reducidas dimensiones. 2 400 1820 420

4 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO ENSAMBLADO DE PIEZAS MONTAJE FINAL 1. El separador Siena se embala en dos únicos bultos: por un lado el metacrilato 1 y por otro la estructura 2. 2. Toda la estructura de aluminio del separador se embala en en una única caja de reducidas dimensiones. 3. Sacamos el material de la caja y retiramos todo el embalaje.

5 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO ENSAMBLADO DE PIEZAS MONTAJE FINAL Una vez hemos retirado todo el embalaje: 1. Retiramos las macetas y su contenido para trabajar más cómodamente en su montaje final. 2. Apartamos también los dos perfiles situados en el lateral..

6 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO ENSAMBLADO DE PIEZAS MONTAJE FINAL Una vez hemos retirado todo el embalaje: 1. Retiramos las macetas y su contenido para trabajar más cómodamente en su montaje final. 2. Apartamos también los dos perfiles situados en el lateral.. 3. Comenzamos la instalación liberando el perfil superior desatornillándolo de los tubos a los que va unido.

7 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO ENSAMBLADO DE PIEZAS MONTAJE FINAL 1. Colocamos los perfiles laterales que teníamos apartados. 2. Situamos el perfil superior y a continuación ensamblamos todas las partes como muestra la representación.

8 SEPARADOR SIENA INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO ENSAMBLADO DE PIEZAS MONTAJE FINAL 1. Colocamos los perfiles laterales que teníamos apartado. 2. Situamos el perfil superior y a continuación ensamblamos todas las partes como muestra la representación. 3.Colocamos los tornillos y anillas. OJO! Si su separador lleva pernios colóquelos antes que los tornillos y anillas en estos lugares.

9 SEPARADOR SIENA 1. Desmontamos los herrajes pequeños y los guardamos.
INTRODUCCIÓN EMBALAJE DESMONTAJE PREVIO ENSAMBLADO DE PIEZAS MONTAJE FINAL Por último procedemos con el montaje del metacrilato en el separador. 1. Desmontamos los herrajes pequeños y los guardamos. 2. Situamos el metacrilato dónde marcan los agujeros del mismo. 3. Volvemos a colocar los herrajes. 4. Colocamos las macetas en su lugar. Y ya tenemos nuestro separador Siena montado!!

10 SEPARADOR SIENA LUZ LED
1. En la parte superior retiramos los tornillos y anillas. 2. Situamos los herrajes y fijamos con los tornillos y anillas que sacamos antes.. 3. Colocamos el tubo con los leds en el interior y lo fijamos con los dos tornillos. 4. Enchufamos a la corriente eléctrica y ya podemos encender nuestra luz LED.

11 SEPARADOR SIENA PERNIO DE PARED
Podemos incorporar tanto al separador Siena como al panel simple pernios para anclar a una pared. 1. Situamos la parte macho de dos pernios a la distancia necesaria y los anclamos a la pared. 2. Colocamos el separador en el cual fijamos previamente la parte hembra de los pernios y acoplamos ambas partes. 3. Podemos instalar tanto un Panel Simple como el Separador Siena. 4. Y ya podemos girar el separador según nos convenga. SEPARADOR SIENA PANEL SIMPLE
