METROLOGIA INDUSTRIAL

Presentación del tema: "METROLOGIA INDUSTRIAL"— Transcripción de la presentación:

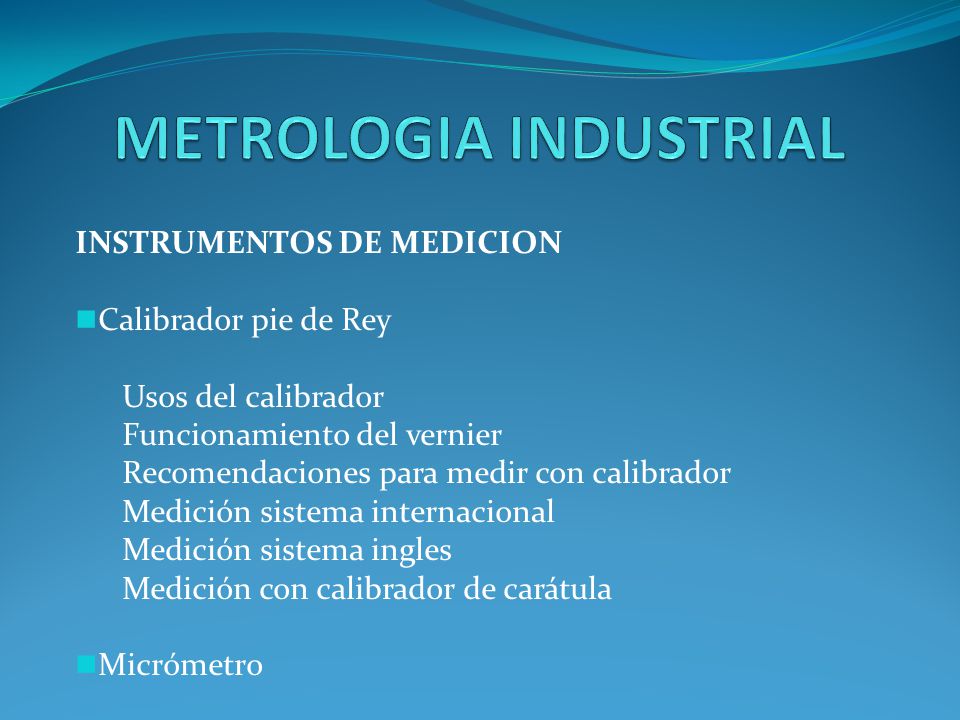

1 METROLOGIA INDUSTRIAL
INSTRUMENTOS DE MEDICION Calibrador pie de Rey Usos del calibrador Funcionamiento del vernier Recomendaciones para medir con calibrador Medición sistema internacional Medición sistema ingles Medición con calibrador de carátula Micrómetro

2 METROLOGIA DIMENSIONAL
El Calibrador o Pie de Rey ING. Ana América Riovalles

3 PARTES DEL CALIBRADOR O PIE DE REY
Un calibrador es un instrumento muy utilizado y apropiado para medir longitudes, espesores, diámetros interiores, diámetros exteriores y profundidades en una pieza. Consiste en una regla graduada, con una barra fija sobre la cual se desliza un cursor. El calibrador estándar es ampliamente usado.

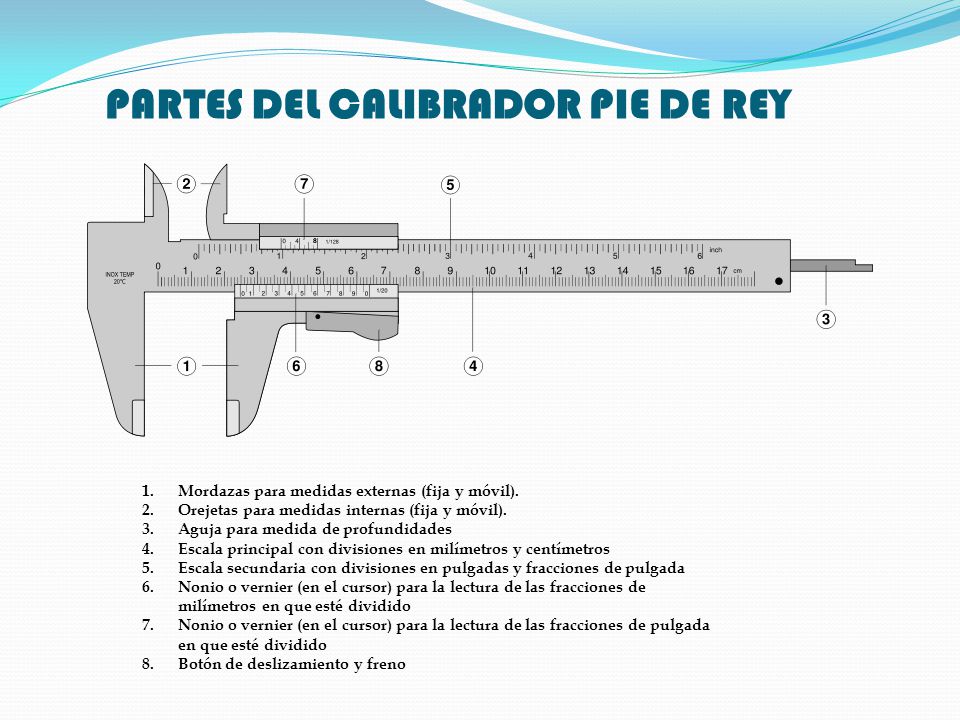

4 PARTES DEL CALIBRADOR PIE DE REY
Mordazas para medidas externas (fija y móvil). Orejetas para medidas internas (fija y móvil). Aguja para medida de profundidades Escala principal con divisiones en milímetros y centímetros Escala secundaria con divisiones en pulgadas y fracciones de pulgada Nonio o vernier (en el cursor) para la lectura de las fracciones de milímetros en que esté dividido Nonio o vernier (en el cursor) para la lectura de las fracciones de pulgada en que esté dividido Botón de deslizamiento y freno

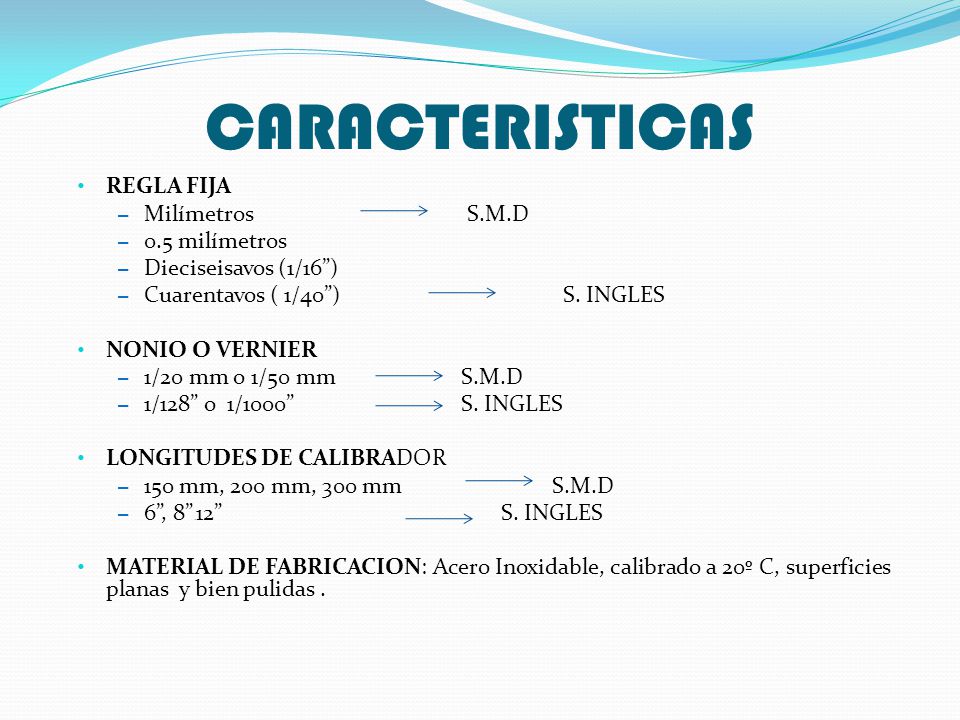

5 CARACTERISTICAS REGLA FIJA Milímetros S.M.D 0.5 milímetros
Dieciseisavos (1/16”) Cuarentavos ( 1/40”) S. INGLES NONIO O VERNIER 1/20 mm o 1/50 mm S.M.D 1/128” o 1/1000” S. INGLES LONGITUDES DE CALIBRADOR 150 mm, 200 mm, 300 mm S.M.D 6”, 8” 1212” S. INGLES MATERIAL DE FABRICACION: Acero Inoxidable, calibrado a 20º C, superficies planas y bien pulidas .

6 TIPOS DE CALIBRADORES Calibrador Universal Estándar Calibrador Universal con Caratula Tiene una carátula acoplada en el cursor que facilita la lectura, agilizando la medición. Calibrador de brazo basculante Se utiliza para medir piezas cónicas o con rebajes y diámetros diferentes

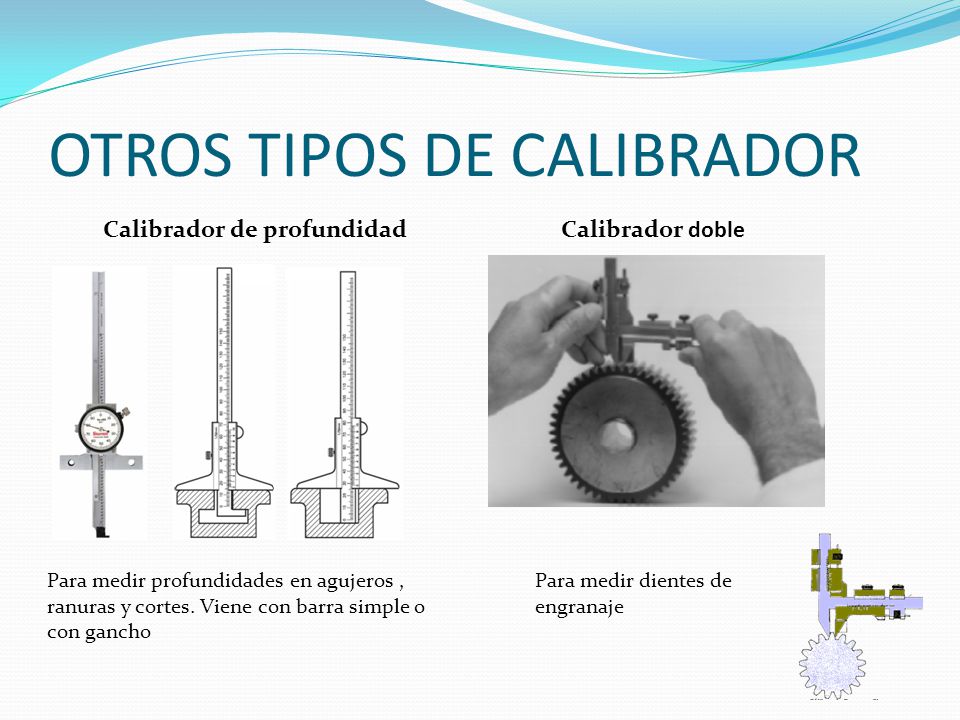

7 OTROS TIPOS DE CALIBRADOR
Calibrador de profundidad Calibrador doble Para medir profundidades en agujeros , ranuras y cortes. Viene con barra simple o con gancho Para medir dientes de engranaje

8 OTROS CALIBRADORES Para lecturas rapidas,libre de errores de paralelaje e ideales para control estadístico Para lecturas rapidas,libre de errores de paralelaje e ideales para control estadístico

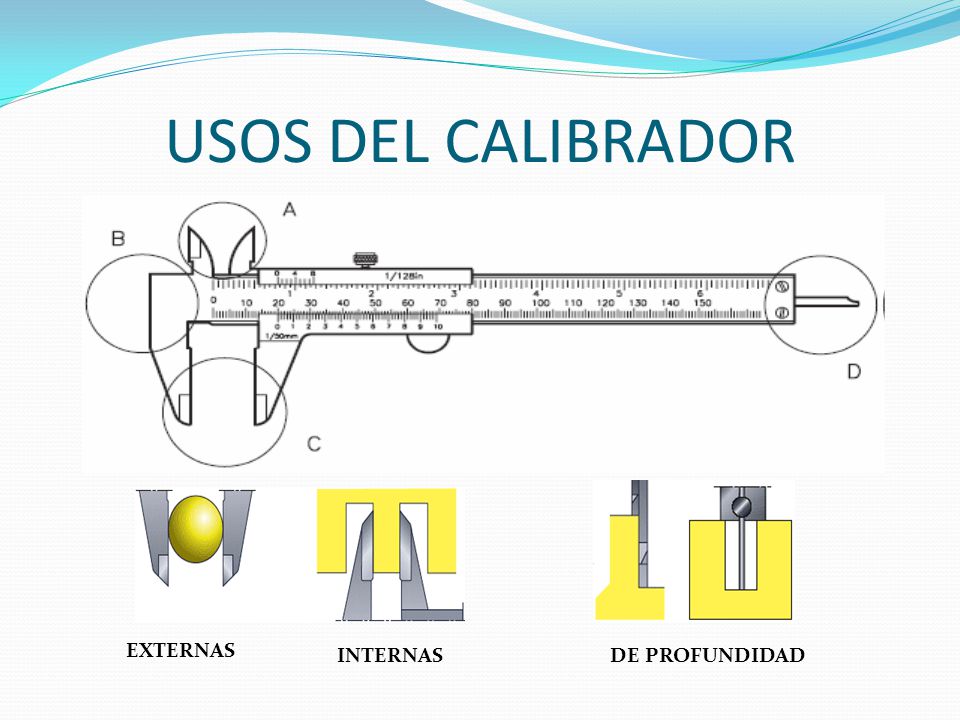

9 USOS DEL CALIBRADOR EXTERNAS INTERNAS DE PROFUNDIDAD

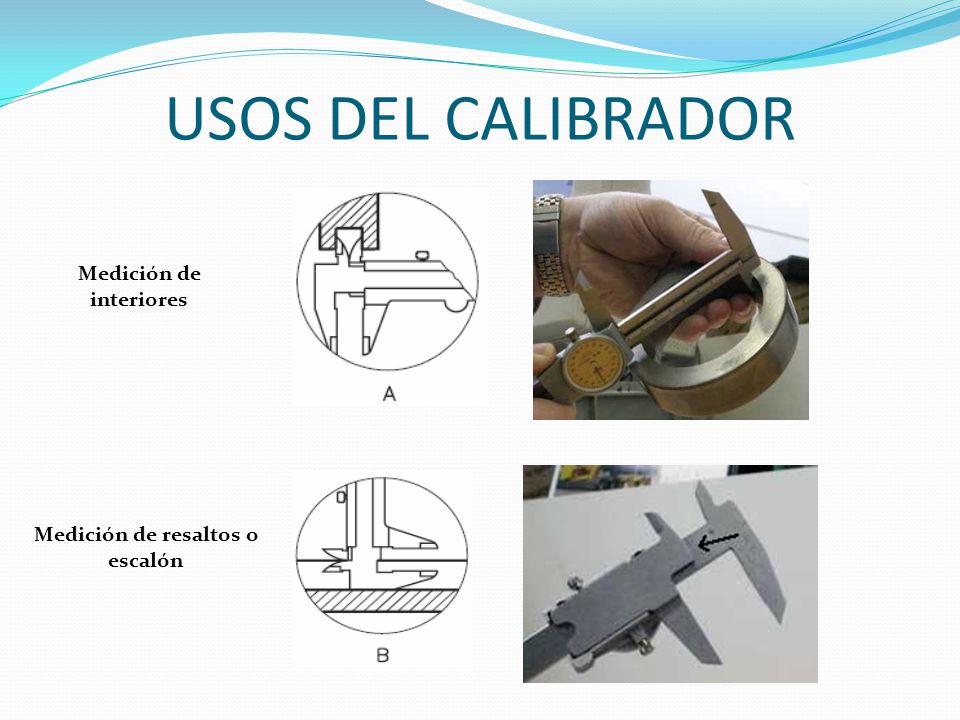

10 Medición de interiores Medición de resaltos o escalón
USOS DEL CALIBRADOR Medición de interiores Medición de resaltos o escalón
