Calibrador vernier.

Presentaciones similares


Presentación del tema: "Calibrador vernier."— Transcripción de la presentación:

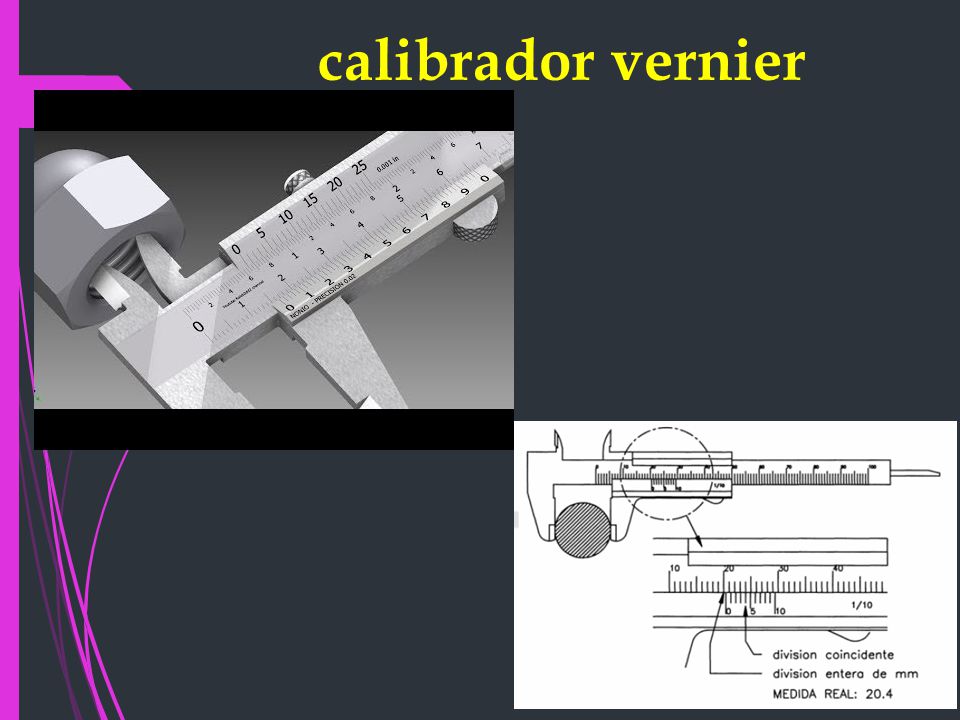

1 calibrador vernier

2 EL CALIBRE

3 Tambien llamado “pie de rey” quien fue inventado por el matematico frances Pierre Vernier ( ). Este es un aparato de medicion que consiste en una regla principal graduada (generalmente en milimetros) cuya longitud mas usuales son de cms. Se utilizan para realizar mediciones lineales pequeñas con mucha más exactitud que un flexo metro. Pueden medirse dimensiones lineales exteriores y profundidades. El Vernier es una escala auxiliar que se deslizara lo largo de una escala principal, para permitir, en ésta, lecturas fraccionales exactas de la mínima división.

4 Para lograr lo anterior una escala Vernier está graduada en un número de divisiones iguales en la misma longitud que n-1 divisiones de la escala principal; ambas están marcadas en la misma dirección. Una fracción de 1/n de la mínima división de la escala principal puede leerse. Además el Vernier consta de una regla graduada en escala métrica y / o pulgadas. Las mordazas sirven para medir dimensiones exteriores, mientras que las garras, sirven para medir interiores. El vástago sirve para medir profundidades. El mecanismo de bloqueo sirve para inmóvil al conjunto deslizable. La precisión de éstos instrumentos es de 0,1 mm, 0,05mm, 0,02 y 1 / 128 pulgadas.

5 La exactitud de un calibrador vernier se debe principalmente a la exactitud de la graduación de sus escalas, el diseño de las guías del cursor, el paralelismo y perpendicularidad de sus palpadores, la mano de obra y la tecnología en su proceso de fabricación.

6 ¿COMO SE DENOMINAN LAS SIGUIENTES MARCAS?
Regla graduada en pulgadas Palpadores de interiores Nonio o Vernier en pulgadas Regla graduada en mm Sonda de profundidad Nonio o Vernier en mm Botón de desplazamiento y freno Palpadores de exteriores

7 PIE DE REY UNIVERSAL ¿PARA QUE SE EMPLEA? Medida de exteriores
Medida de interiores Medida de profundidad Medida de escalones

8 DESIGNACIÓN DE UN CALIBRE
Tipo de Calibre Sistema de lectura Grado de apreciación Capacidad de medida Otras característica FORMA DEL CUERPO: - Calibre universal (pie de Rey) - Calibre tipo tornero - Calibre de profundidades Etc. - Con nonio - Con reloj - Digital 0,1 mm 0,05 mm 0,02 mm 0,01 mm LONGITUD DE LA REGLA: 150 mm 200 mm 300 mm - Bocas de metal duro - Corredera sin paralaje - Con tornillo de aproximación - Calibre para zurdos. -Calibres estancos contra humedad.

9 VENTAJAS Y DESVENTAJAS
□ De uso fácil y rápido. □ De diversas formas y tamaños para cualquier necesidad. □ Fácil de trasladar. □ Los calibres mecánicos presentan buena durabilidad (resistentes frente a golpes y desgaste). □ Muy recomendable en relación calidad-precio. Desventajas □ Inferior en precisión frente a un micrómetro. □ Requiere de elementos costosos para su calibración. □ Los calibres digitales tienen menor durabilidad (por golpes o por ser mojados con alguna sustancia).

10 Escala móvil del Nonio en décimos de milímetro (mm)
VERNIER Patas fijas Regla principal Escala de la regla en m.m Patas móviles Escala móvil del Nonio en décimos de milímetro (mm) Nonio o cursor

11

12 Este instrumento permite medir longitud de objetos no mayores de 17cm.
Cuenta con dos escalas: Una en el sistema inglés Y otra en el sistema internacional (SI) Lo que hace a este instrumento, distinto de una regla o cinta métrica, es éste artefacto.

13 0 décimos de milimetro en el nonio
VERNIER 0 milimetro.m en la regla 0 décimos de milimetro en el nonio

14 Vernier Nonio

15 Regleta

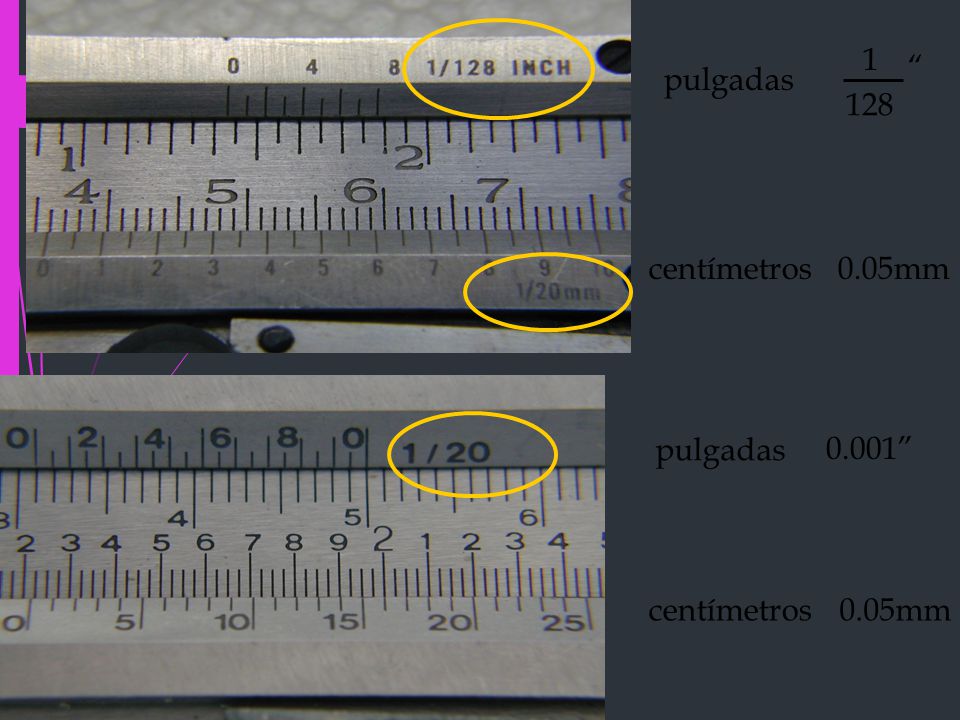

16 1 128 pulgadas centímetros 0.05mm pulgadas 0.001” centímetros 0.05mm

17

18 Escala en centímetros

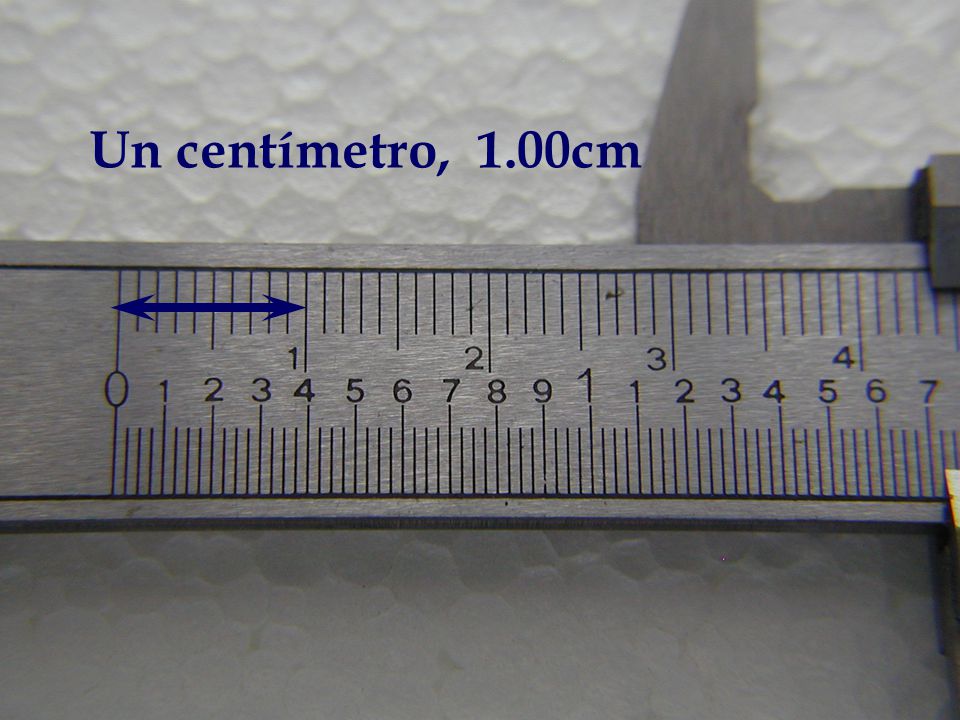

19 Un centímetro, 1.00cm

20 1.00mm un milímetro

21 2.00mm dos milímetros

22 3.00mm tres milímetros

23 4.00mm cuatro milímetros

24 5.00mm cinco milímetros

25 9.00mm nueve milímetros

26 1.00cm, un centímetro

27

28 V e r n i e r d i v i s i o n e s

29 0.05mm cinco centésimas de milímetro

30 0.10mm diez centésimas de milímetro una décima de milímetro

31 Forma de medir

32

33 2.700cm = 27.00mm

34 27.00mm

35 27.00mm + 0.10mm

36 27.10mm

37 EJEMPLO 1 MEDIDA INCORRECTA MEDIDA CORRECTA
Indica cual es la medida correcta y cual la incorrecta. MEDIDA INCORRECTA MEDIDA CORRECTA

38 EJEMPLO 2 MEDIDA INCORRECTA MEDIDA CORRECTA
Indica cual es la medida correcta y cual la incorrecta. MEDIDA INCORRECTA MEDIDA CORRECTA

39 EJEMPLO 3 MEDIDA INCORRECTA MEDIDA CORRECTA
Indica cual es la medida correcta y cual la incorrecta. MEDIDA INCORRECTA MEDIDA CORRECTA

40 MEDICIONES CON EL VERNIER
12.3 mm

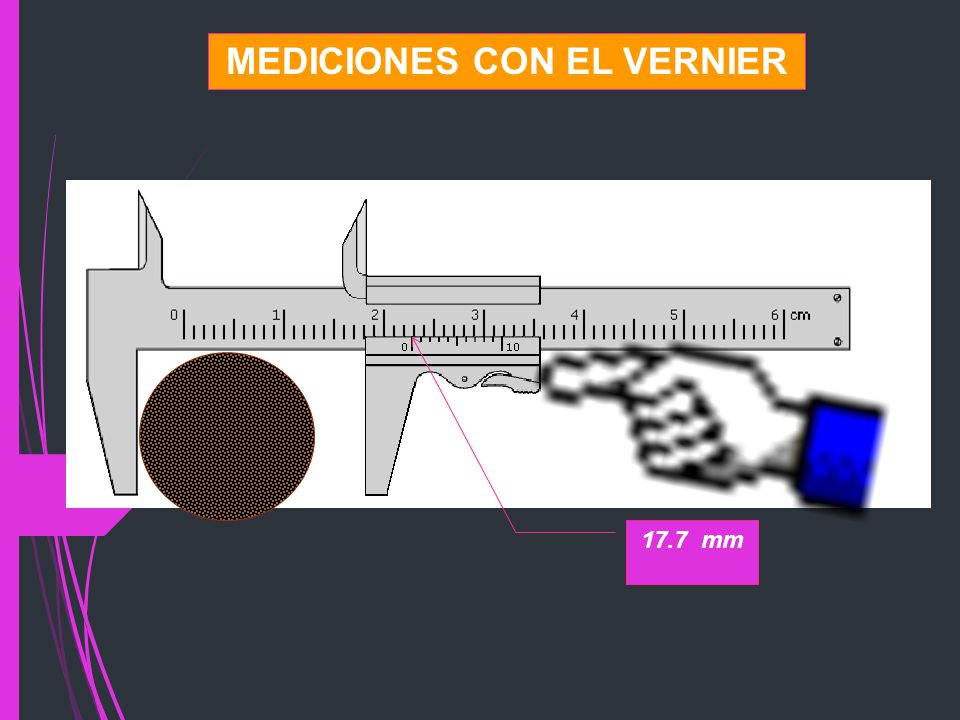

41 MEDICIONES CON EL VERNIER
17.7 mm

42 MEDICIONES CON EL VERNIER
24.9 m m

43 MEDICIONES CON EL VERNIER
13.2 m m

44 ¿CUALES SON LAS SIGUIENTES MEDIDAS?
0.4 mm 0.6 mm 1.0 mm 1.3 mm

45 Escala en milésimas de pulgada

46 Sistema inglés d i v i s i o n e s

47 Una pulgada, 1”

48 0.100” una décima de pulgada

49 0.100” cien milésimas de pulgada

50 0.200” dos décimas de pulgada

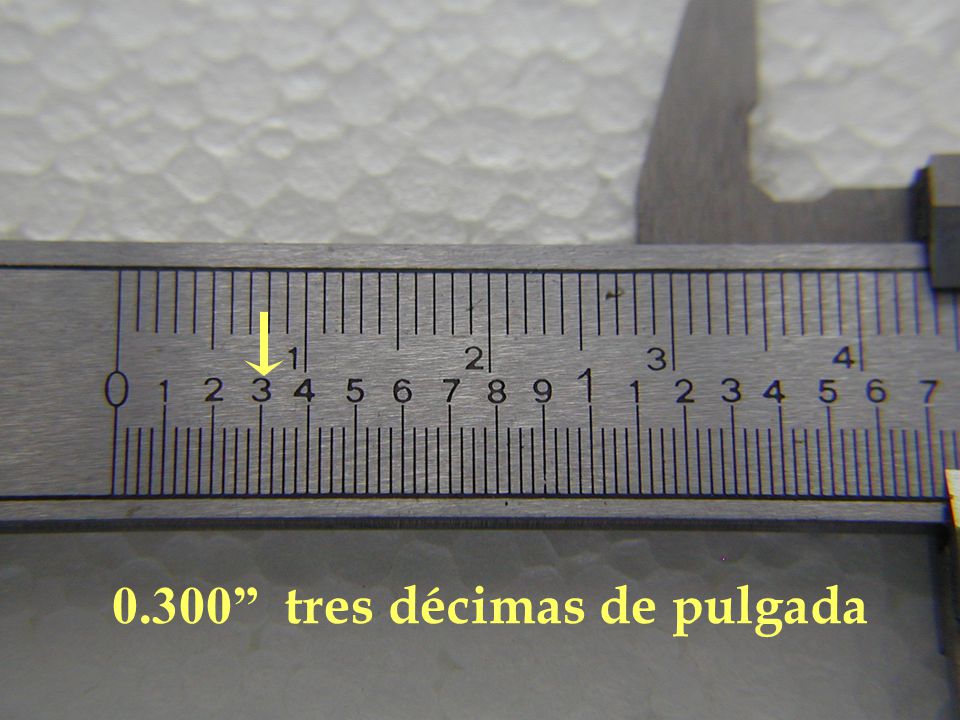

51 0.300” tres décimas de pulgada

52 0.400” cuatro décimas de pulgada

53 0.500” cinco décimas de pulgada

54 0.600” seis décimas de pulgada

55 0.700” siete décimas de pulgada

56 0.800” cinco décimas de pulgada

57 0.900” nueve décimas de pulgada

58 1.000” una pulgada

59 0.1 = 0.025 4

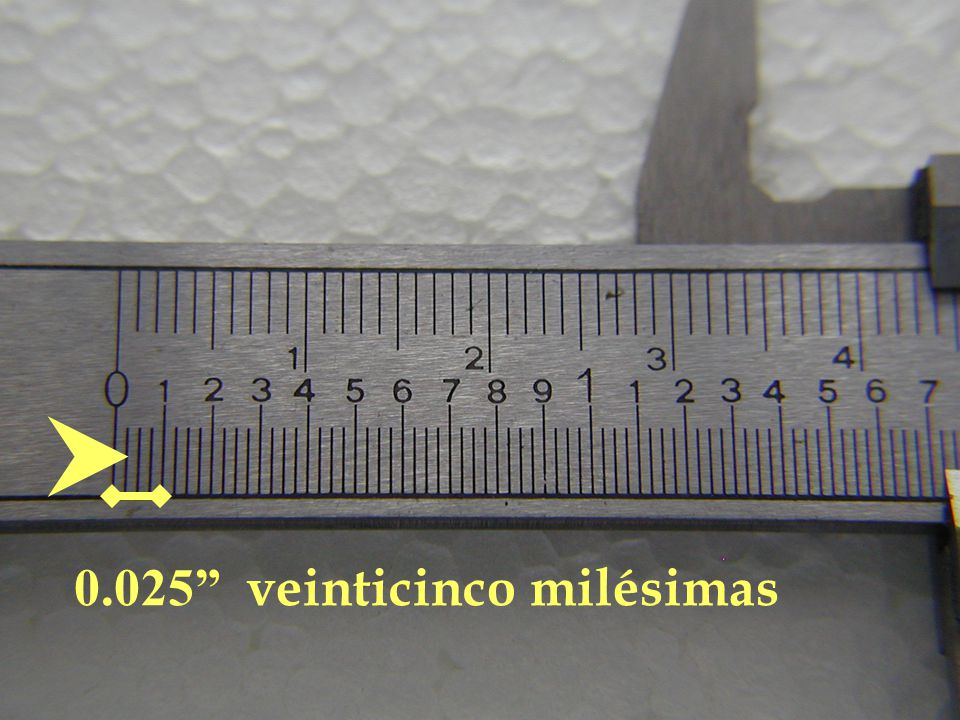

60 0.025” veinticinco milésimas

61 0.050” cincuenta milésimas

62 0.075” setenta y cinco milésimas

63 0.1” una décima de pulgada

64

65 Sistema inglés d i v i s i o n e s V e r n i e r

66 0.025 0.001 = 25

67 0.001“ una milésima de pulgada

68 0.002“ dos milésimas de pulgada

69 0.003“ tres milésimas de pulgada

70 0.004“ cuatro milésimas de pulgada

71 0.005“ cinco milésimas de pulgada

72 0.010“ diez milésimas de pulgada

73 0.015“ quince milésimas de pulgada

74 0.020“ veinte milésimas de pulgada

75 0.025“ veinticinco milésimas de pulgada

76 Forma de medir

77

78 1.000”

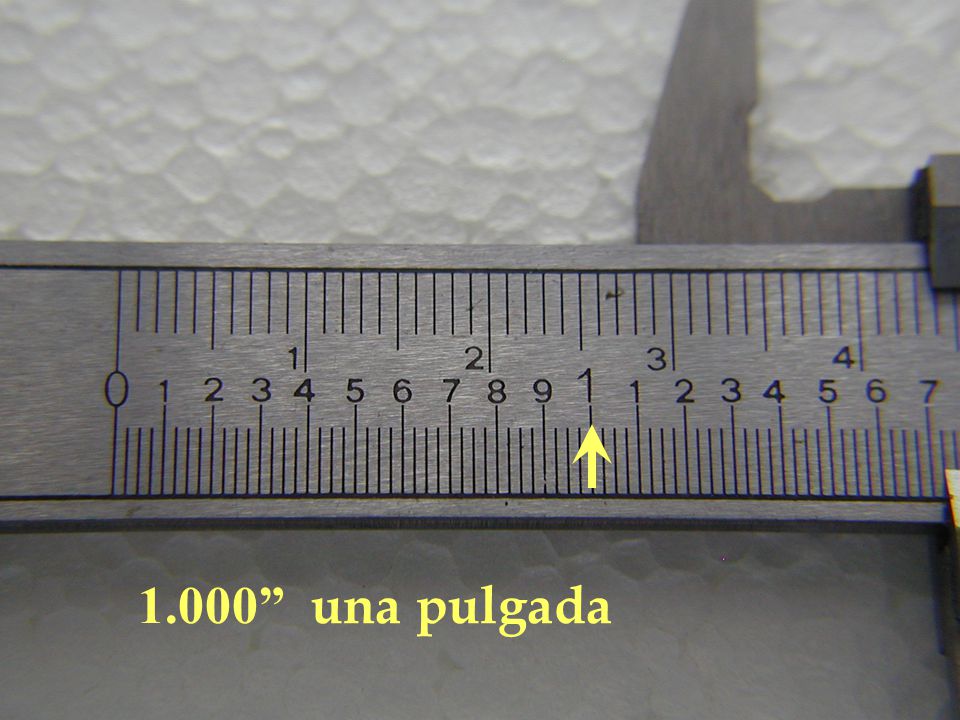

79 1.000 pulgada

80 1.000

81 1.050

82 + 0.013 1.050

83 1.063 Una pulgada sesenta y tres milésimas.

84 1 .063 Una pulgada sesenta y tres milésimas.
