Presentación del tema: "Que hay de nuevo! HYPACK 2013. HYPACK 2013 esta listo para: Windows 8 Un parche esta disponible para hacer que HYPACK 2012 y 2012A puedan ejecutarse bajo."— Transcripción de la presentación:

1 Que hay de nuevo! HYPACK 2013

2 HYPACK 2013 esta listo para: Windows 8 Un parche esta disponible para hacer que HYPACK 2012 y 2012A puedan ejecutarse bajo Windows 8

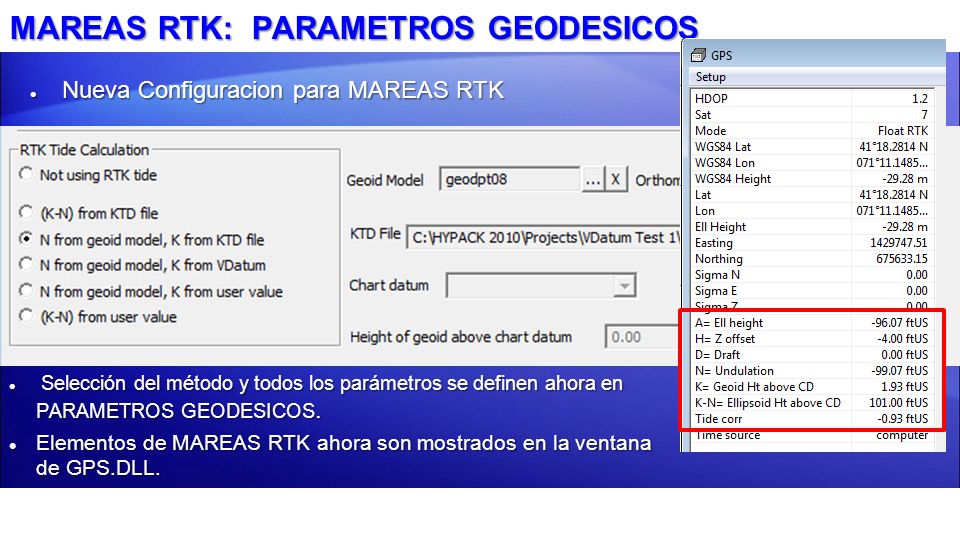

3 MAREAS RTK: PARAMETROS GEODESICOS Nueva Configuracion para MAREAS RTK Nueva Configuracion para MAREAS RTK Selección del método y todos los parámetros se definen ahora en PARAMETROS GEODESICOS. Selección del método y todos los parámetros se definen ahora en PARAMETROS GEODESICOS. Elementos de MAREAS RTK ahora son mostrados en la ventana de GPS.DLL. Elementos de MAREAS RTK ahora son mostrados en la ventana de GPS.DLL.

4 PARAMETROS GEODESICOS Soporte para Transformaciones de Datum que varian en el tiempoSoporte para Transformaciones de Datum que varian en el tiempo ITRF2008ITRF2008

5 Importar y Exportar GML GML (Lenguaje Marcado Geografico) –Diseñado para transferir información geográfica entre sistemas de forma estandarizada.

6 Sondajes Dorados - Golden Soundings Sondajes Dorados (Golden Soundings) son escogidos por su significado: Sondajes Dorados (Golden Soundings) son escogidos por su significado: Minima prof de un bajo Minima prof de un bajo Prof sobre un naufragio. Prof sobre un naufragio. Isobata minima Isobata minima Pueden ser marcados en: Pueden ser marcados en: MBMAX64 MBMAX64 SORT/SORT64 SORT/SORT64 SB SELECTION SB SELECTION CLOUD/CLOUD64 CLOUD/CLOUD64 TIN MODEL TIN MODEL

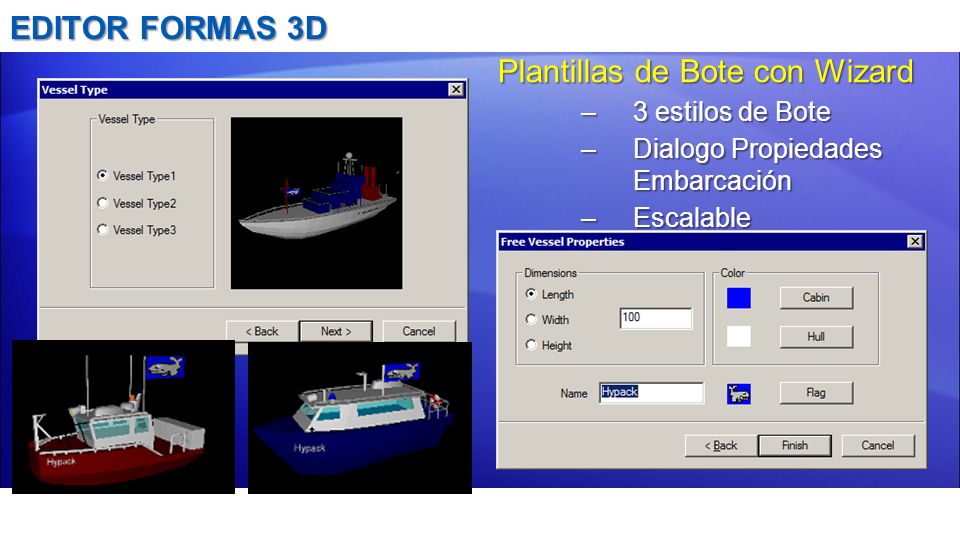

7 EDITOR FORMAS 3D Plantillas de Bote con Wizard –3 estilos de Bote –Dialogo Propiedades Embarcación –Escalable

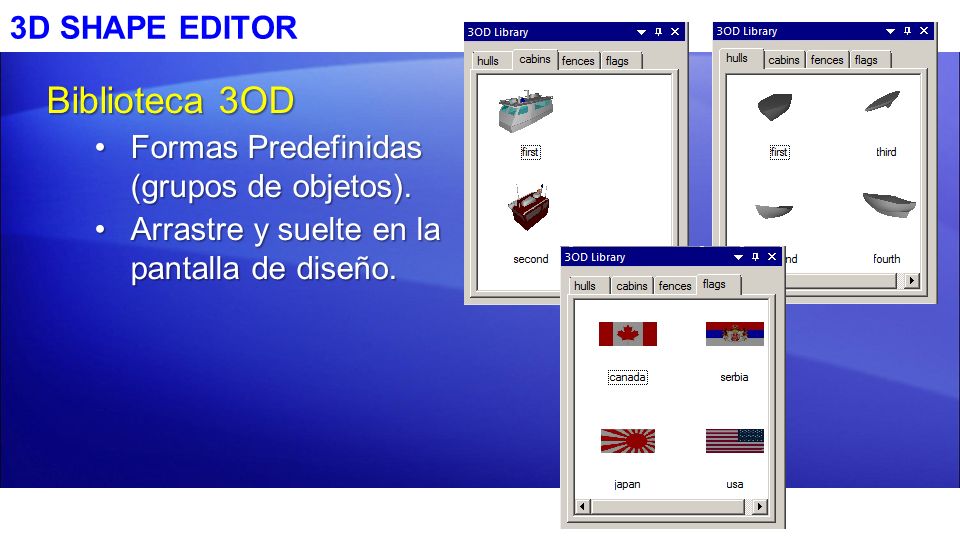

8 3D SHAPE EDITOR Biblioteca 3OD Formas Predefinidas (grupos de objetos).Formas Predefinidas (grupos de objetos). Arrastre y suelte en la pantalla de diseño.Arrastre y suelte en la pantalla de diseño.

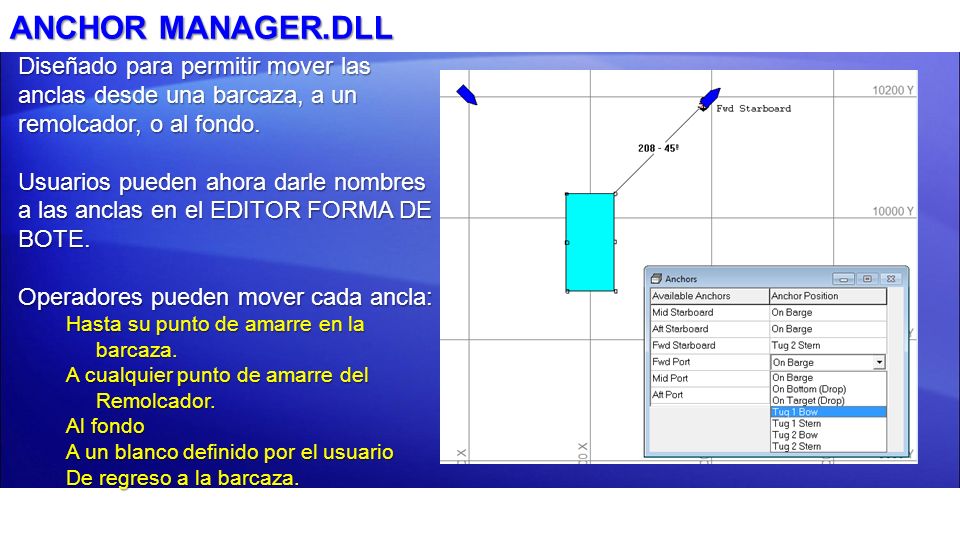

9 ANCHOR MANAGER.DLL Diseñado para permitir mover las anclas desde una barcaza, a un remolcador, o al fondo. Usuarios pueden ahora darle nombres a las anclas en el EDITOR FORMA DE BOTE. Operadores pueden mover cada ancla: Hasta su punto de amarre en la barcaza. A cualquier punto de amarre del Remolcador. Al fondo A un blanco definido por el usuario De regreso a la barcaza.

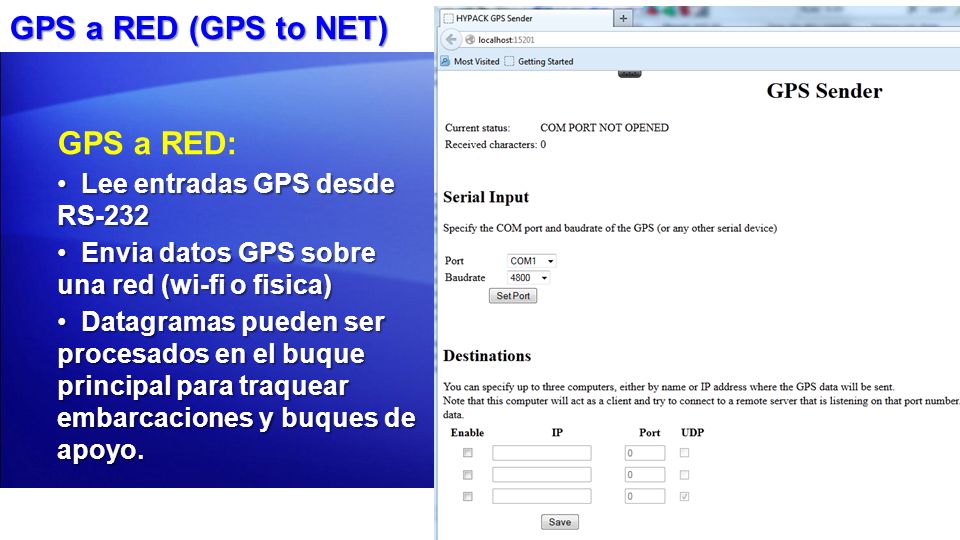

10 GPS a RED (GPS to NET) GPS a RED: Lee entradas GPS desde RS-232 Lee entradas GPS desde RS-232 Envia datos GPS sobre una red (wi-fi o fisica) Envia datos GPS sobre una red (wi-fi o fisica) Datagramas pueden ser procesados en el buque principal para traquear embarcaciones y buques de apoyo. Datagramas pueden ser procesados en el buque principal para traquear embarcaciones y buques de apoyo.

11 SURVEY Manejo de Anclas –Todas las embarcaciones pueden verse entre si. –El capitán de la Barcaza puede marcar posiciones de anclas. –Remolcadores pueden levar y soltar anclas en las posiciones marcadas. –Desde la Oficina en tierra se puede monitorear la operación.

12 Por que GPS a RED? Barcaza Principal con HYPACK instalado. Recibe datos de los Remolcadores via wi-fi. Los integra como mobiles adicionales en SURVEY Remolcador 1 Remolcador con GPS direccional y GPS a RED instalado envia posicion y rumbo a la Barcaza de Trabajo Ppal via enlace wi-fi Remolcador puede ver ambas posiciones en la pantalla del computador usando SURVEY VIEWER o WebIF Remolcador 2 GPS a RED SURVEY VIEWER Oficina Principal WEB-IF via Internet En esta configuración, solo la barcaza necesita una llave de HYPACK!

13 SURVEY MOVIMIENTO PLATAFORMAS: Guiado para posicionamiento de precision de una plataforma en una posición pre- definida mostrada como un móvil separado. Use el Barge.DLL

14 Ventana Perfil: Sobrepone profundidades no corregidas.Ventana Perfil: Sobrepone profundidades no corregidas. Archivos abortados son salvados con extension XXA, XXB...Archivos abortados son salvados con extension XXA, XXB... Teclas de función para marcado rápido de Blancos en embarcaciones multiples.Teclas de función para marcado rápido de Blancos en embarcaciones multiples. F5Embarcación PpalF5Embarcación Ppal Alt+F5Embarcación Ppal + 1Alt+F5Embarcación Ppal + 1 Shift+F5 Embarcación Ppal + 2Shift+F5 Embarcación Ppal + 2 VENTANAS-CONGELAR/DESCONGELAR VENTANA: Bloquea/Desbloquea tamaño y posición de todas las ventanas SURVEY.VENTANAS-CONGELAR/DESCONGELAR VENTANA: Bloquea/Desbloquea tamaño y posición de todas las ventanas SURVEY.SURVEY

15 PERFILADOR SUB-BOTTOM: SUBBOT.DLL Soporte registro Sub-bottom: –Odom –SDI –Knudsen –GeoAcoustics –Edgetech –Análogo –Innomar –Syqwest

16 PROCESAMIENTO SUB-BOTTOM: Completamente Revisado para 2013!

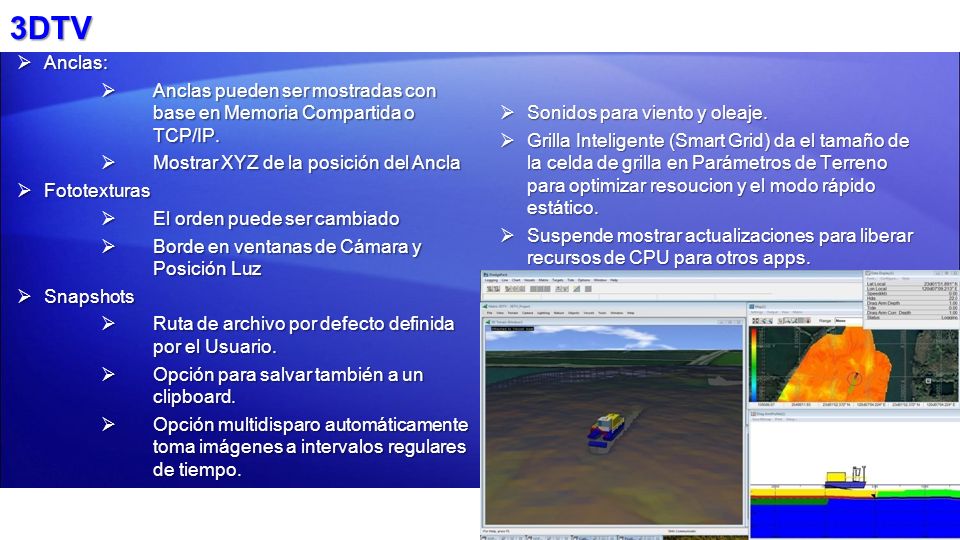

17 3DTV Anclas: Anclas: Anclas pueden ser mostradas con base en Memoria Compartida o TCP/IP. Anclas pueden ser mostradas con base en Memoria Compartida o TCP/IP. Mostrar XYZ de la posición del Ancla Mostrar XYZ de la posición del Ancla Fototexturas Fototexturas El orden puede ser cambiado El orden puede ser cambiado Borde en ventanas de Cámara y Posición Luz Borde en ventanas de Cámara y Posición Luz Snapshots Snapshots Ruta de archivo por defecto definida por el Usuario. Ruta de archivo por defecto definida por el Usuario. Opción para salvar también a un clipboard. Opción para salvar también a un clipboard. Opción multidisparo automáticamente toma imágenes a intervalos regulares de tiempo. Opción multidisparo automáticamente toma imágenes a intervalos regulares de tiempo. Sonidos para viento y oleaje. Sonidos para viento y oleaje. Grilla Inteligente (Smart Grid) da el tamaño de la celda de grilla en Parámetros de Terreno para optimizar resoucion y el modo rápido estático. Grilla Inteligente (Smart Grid) da el tamaño de la celda de grilla en Parámetros de Terreno para optimizar resoucion y el modo rápido estático. Suspende mostrar actualizaciones para liberar recursos de CPU para otros apps. Suspende mostrar actualizaciones para liberar recursos de CPU para otros apps.

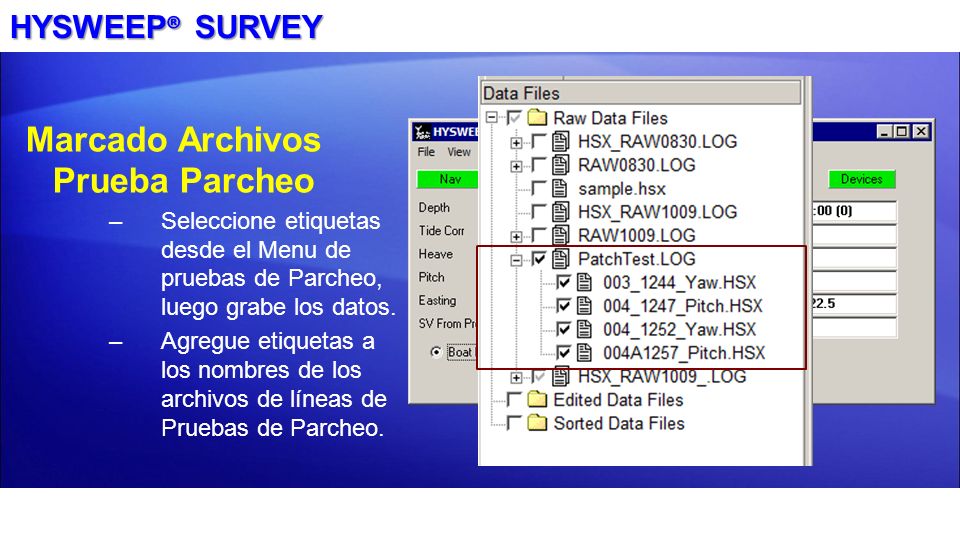

18 HYSWEEP ® SURVEY Marcado Archivos Prueba Parcheo –Seleccione etiquetas desde el Menu de pruebas de Parcheo, luego grabe los datos. –Agregue etiquetas a los nombres de los archivos de líneas de Pruebas de Parcheo.

19 HYSWEEP ® SURVEY Grabado Simultaneo de Datos Multihaz y Topográfico –Configure manejadores (drivers) de ecosondas y escaneadores laser con direcciones IP únicas. –Selección de equipos (Device selections) determina los datos en ventana Perfil y Cascada. –Ambos equipos pueden pintar la matriz, proveyendo cobertura completa. –Datos procesados dos veces: una por cada equipo.

20 EDITOR MONOHAZ (SBMax EDITOR MONOHAZ (SBMax) Soporta hasta 100 puntos de plantilla para canales complejos.Soporta hasta 100 puntos de plantilla para canales complejos. Posprocese posiciones y correcciones de marea:Posprocese posiciones y correcciones de marea: –Applanix PosPac –Trimble PPK –Definido por el usuario (CSV).

21 EDITOR MONOHAZ (SBMax) Coloree por modo GPS Coloree por modo GPS.

22 EDITOR MONOHAZ (SBMax) Campo de Referencia Geomagnética Internacional ( International Geomagnetic Reference Field (IGRF)) para correcciones de Magnetometría integrado dentro de SBMAX Llene Depth2 con IGRF. Llene Depth2 con IGRF. Reste Depth 2 de Depth 1. Reste Depth 2 de Depth 1. Use datos editados en TIN MODEL para crear isolineas y resaltar blancos. Use datos editados en TIN MODEL para crear isolineas y resaltar blancos.

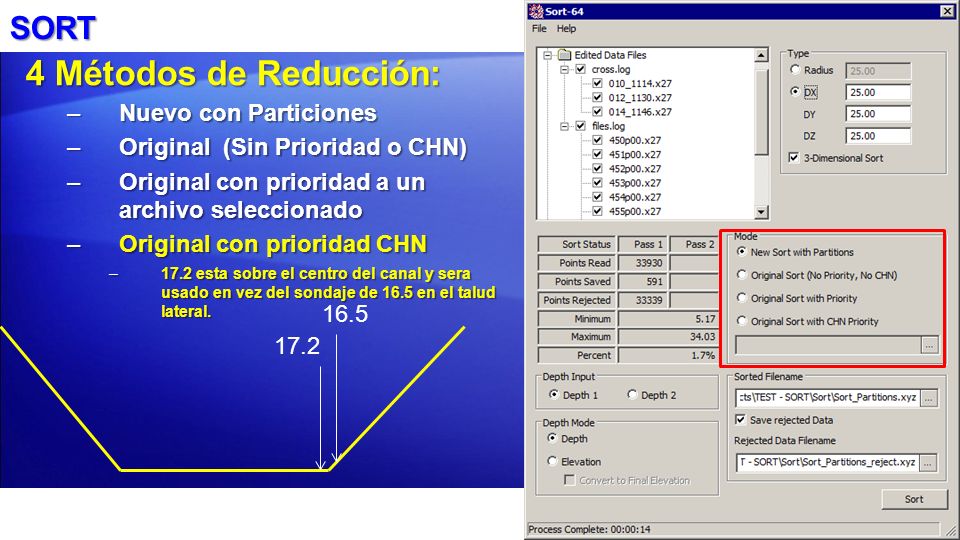

23 SORT 4 Métodos de Reducción: –Nuevo con Particiones –Original (Sin Prioridad o CHN) –Original con prioridad a un archivo seleccionado –Original con prioridad CHN –17.2 esta sobre el centro del canal y sera usado en vez del sondaje de 16.5 en el talud lateral

24 SORT Opción: Sacar 1 Archivo por cada Archivo de Entrada Formato Nombre: InputFileName_Mode_TypeSize –Modo: Nuevo, Viejo, Prioridad, o CHN. –TypeSize: el valor entero del radio o del DX.

25 EDITOR HYSWEEP ® : 64-bit MBMAX Usa procesadores 64- bit.Usa procesadores 64- bit. Acceso memoria expandida permite cargar archivos mas grandes.Acceso memoria expandida permite cargar archivos mas grandes. Fase 2 y 3 se unieron.Fase 2 y 3 se unieron. Incluye presentación CLOUD.Incluye presentación CLOUD. Ambas versiones de MBMAX 32-bit y 64-bit son incluidas en HYPACK ® 2013.Ambas versiones de MBMAX 32-bit y 64-bit son incluidas en HYPACK ® MBMAX64 ahora incluye Prueba de Parcheo

26 Fase 2 : Edición de Area Ventanas de Survey, Cloud, Barrido, Perfil y Celda sincronizadas. –Nuevo y mejorado filtro de picos (spike). –Puede mostrar un numero ilimitado de haces por ping. EDITOR HYSWEEP ® : 64-bit MBMAX

27 Muestra Heave en Tiempo Real vs. Post Procesado. Uno de ellos esta mal! Puede adivinar cual? Grafica Heave (oleaje)

28 Sondajes Dorados (Golden Soundings) Para marcar, seleccione 1 o mas sondajes y haga clic en el icono. – Protegidos de filtrado. – Su borrado requiere confirmación. – Resaltados en HYPACK, HYPLOT, y EXPORT. EDITOR HYSWEEP ® : 64-bit MBMAX

29 Integración de Fotos Verdaderas de R2Sonic ( True Pics ) en GEOCODER

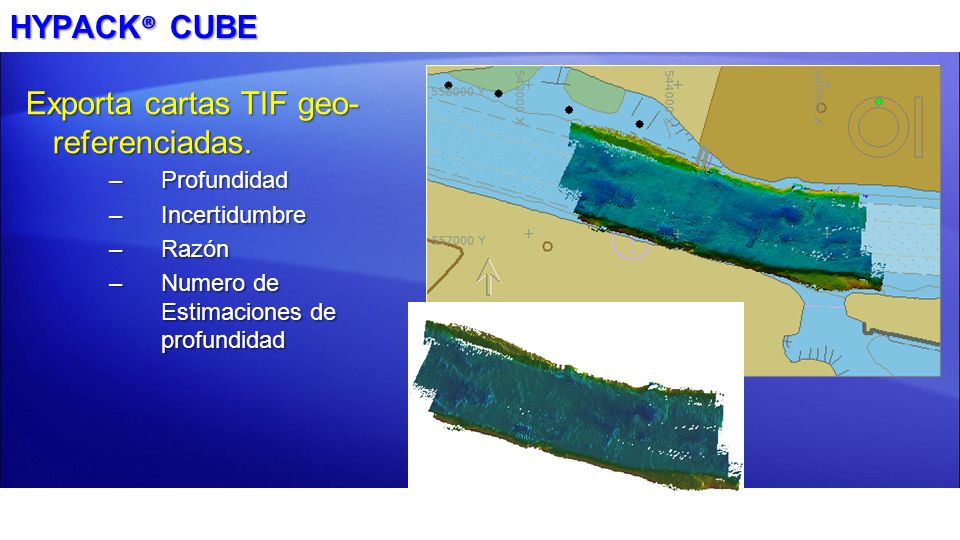

30 HYPACK ® CUBE Exporta cartas TIF geo- referenciadas. –Profundidad –Incertidumbre –Razón –Numero de Estimaciones de profundidad

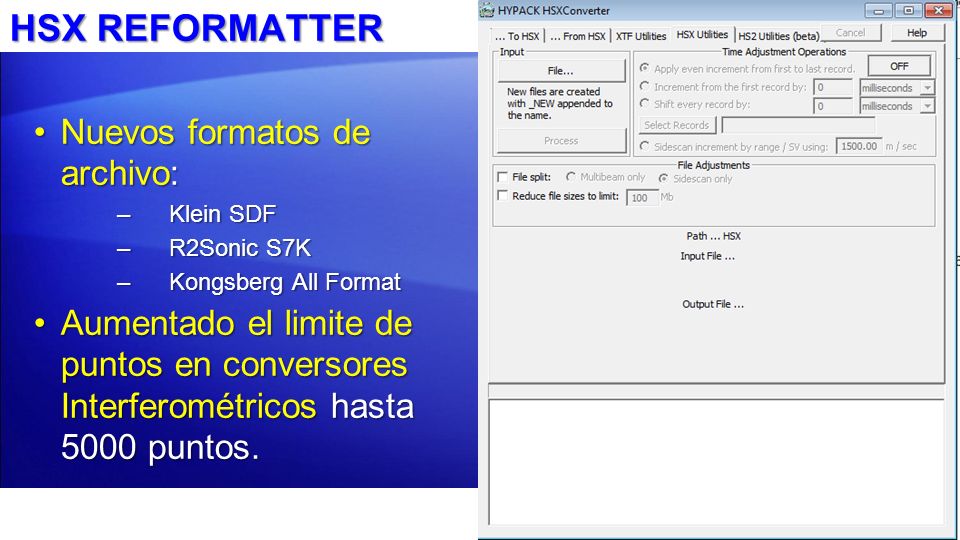

31 HSX REFORMATTER Nuevos formatos de archivo:Nuevos formatos de archivo: –Klein SDF –R2Sonic S7K –Kongsberg All Format Aumentado el limite de puntos en conversores Interferométricos hasta 5000 puntos.Aumentado el limite de puntos en conversores Interferométricos hasta 5000 puntos.

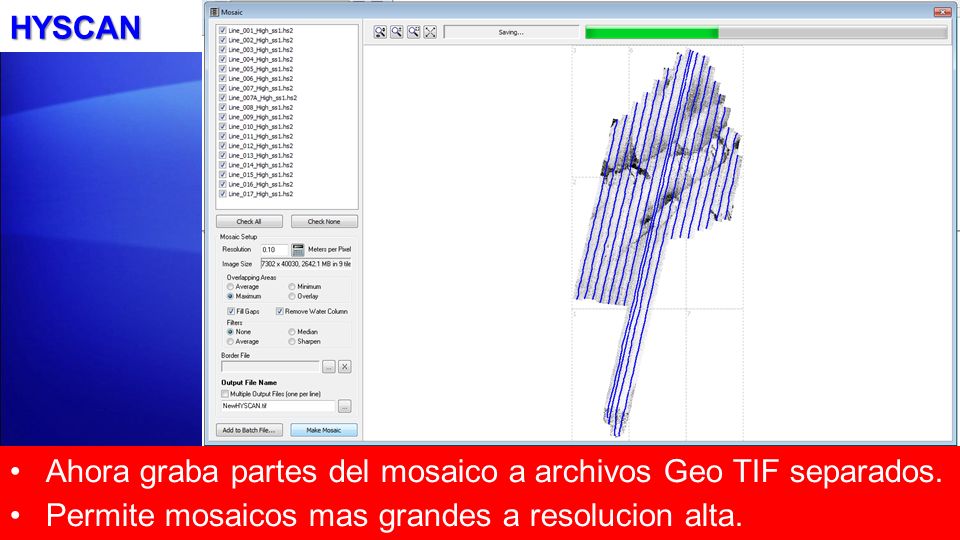

32 HYSCAN Ahora graba partes del mosaico a archivos Geo TIF separados. Permite mosaicos mas grandes a resolucion alta.

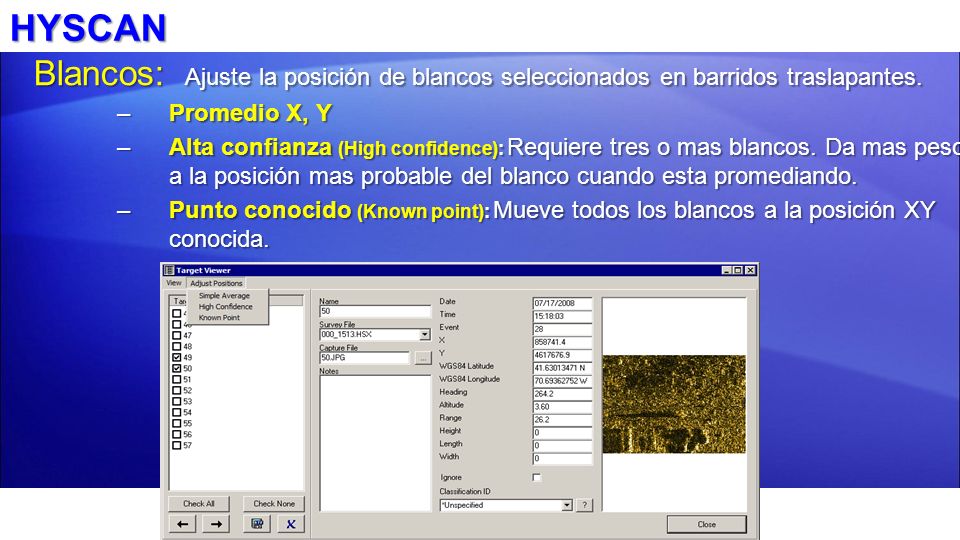

33 HYSCAN Blancos: Ajuste la posición de blancos seleccionados en barridos traslapantes. –Promedio X, Y –Alta confianza (High confidence): Requiere tres o mas blancos. Da mas peso a la posición mas probable del blanco cuando esta promediando. –Punto conocido (Known point): Mueve todos los blancos a la posición XY conocida.

34 HYSCAN Modo Mosaico Calculador de Resolución calcula tres resoluciones (m/px): –Resolución de Digitalización (rata de muestreo digital a través del traqueo - across-track digital sampling rate). –Resolución A través del traqueo típicamente genera el mosaico mas nítido. –La resolución A lo largo del traqueo esta basada en la velocidad promedio.

35 GEOCODER 64-bit GEOCODER ahora tiene versiones de 32 y 64-bit.

36 SECCIONES TRANSVERSALES Y VOLUMENES NO SLOPES: Sobre el diseño Sobreprof Superprof Calculo volumenes Savannah –Opción para ignorar material en los taludes laterales. CON PENDIENTES: Sobre el diseño Sobreprof Superprof

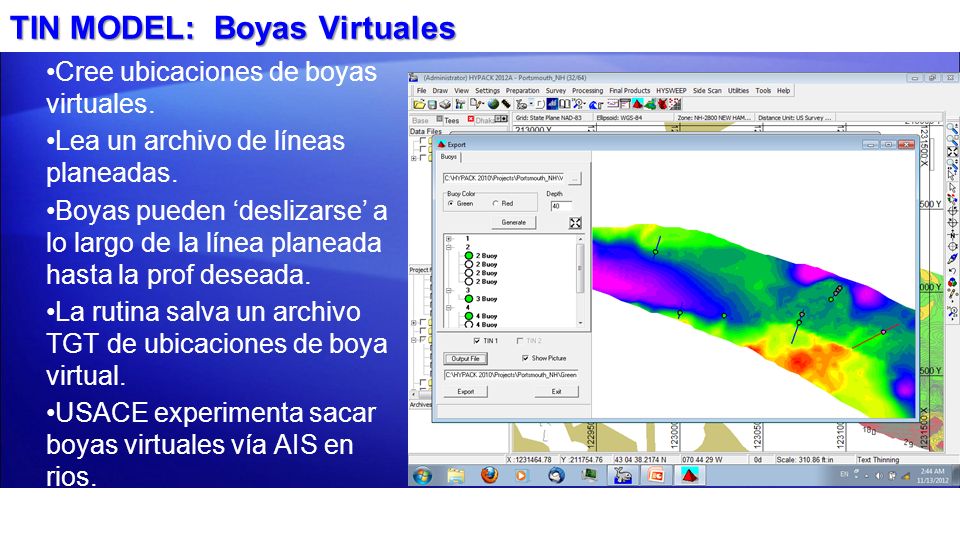

37 TIN MODEL: Boyas Virtuales Cree ubicaciones de boyas virtuales. Lea un archivo de líneas planeadas. Boyas pueden deslizarse a lo largo de la línea planeada hasta la prof deseada. La rutina salva un archivo TGT de ubicaciones de boya virtual. USACE experimenta sacar boyas virtuales vía AIS en rios.

38 TIN MODEL Filtro de Área Mínima para exportación de isobatas DXF. –Isobatas formando un polígono cerrado con área menor que la especificada por el usuario no serán exportadas. Area Min= 0 Area Min= 30

39 TIN MODEL TEXT OD Slopes Included Método Filadelfia opción para ignorar volumen de sobreprof en taludes Talud OD Ignorado

40 EXPORTAR A CAD Nuevas opciones de Parámetros CAD Que nivel de Z desea usar para colocar los sondajes en su archivo CAD? Que valor de texto desea sea mostrado?

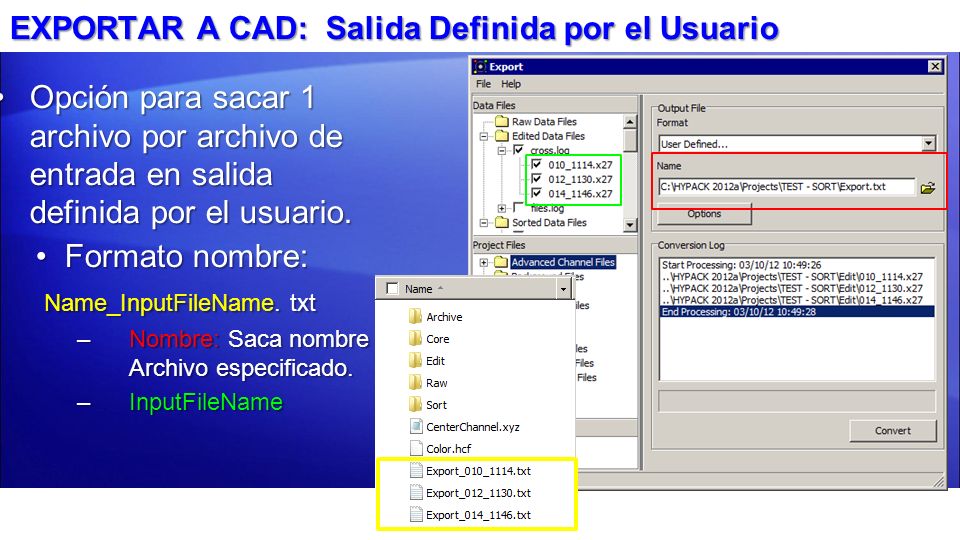

41 Opción para sacar 1 archivo por archivo de entrada en salida definida por el usuario.Opción para sacar 1 archivo por archivo de entrada en salida definida por el usuario. Formato nombre: Formato nombre: Name_InputFileName. txt Name_InputFileName. txt –Nombre: Saca nombre Archivo especificado. –InputFileName EXPORTAR A CAD: Salida Definida por el Usuario

42 HYPLOT Exporta PDF geo- referenciado.Exporta PDF geo- referenciado. Opción para colorear prof por diferencia CHN.Opción para colorear prof por diferencia CHN. Soporte para Sondajes Dorados - Golden Soundings.Soporte para Sondajes Dorados - Golden Soundings.

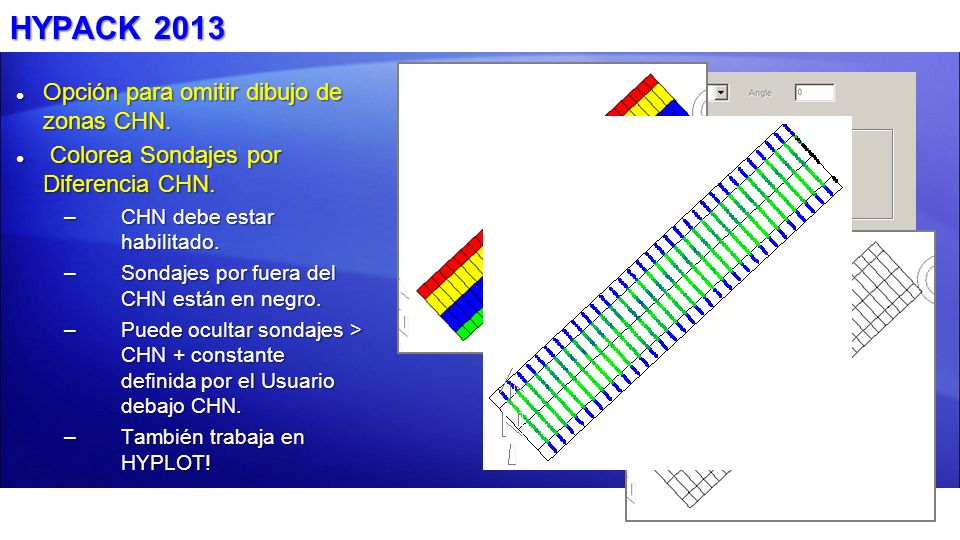

43 HYPACK 2013 Opción para omitir dibujo de zonas CHN. Opción para omitir dibujo de zonas CHN. Colorea Sondajes por Diferencia CHN. Colorea Sondajes por Diferencia CHN. –CHN debe estar habilitado. –Sondajes por fuera del CHN están en negro. –Puede ocultar sondajes > CHN + constante definida por el Usuario debajo CHN. –También trabaja en HYPLOT!

44 EDITOR DG2 Importa archivos XYZ para colocar Características Múltiples 1.Defina comandos de dibujo y geometría. 2.Establezca coordenadas de ubicación. 3.Clic en icono Agregar Registro (Add).
