NOTACION CIENTIFICA Cuando los números son muy grandes o muy pequeños en valor, suelen escribirse de la siguiente manera: a x 10 n Donde n es un número.

Presentaciones similares


Presentación del tema: "NOTACION CIENTIFICA Cuando los números son muy grandes o muy pequeños en valor, suelen escribirse de la siguiente manera: a x 10 n Donde n es un número."— Transcripción de la presentación:

1 NOTACION CIENTIFICA Cuando los números son muy grandes o muy pequeños en valor, suelen escribirse de la siguiente manera: a x 10 n Donde n es un número entero Ejemplos: 3.5 x 10 3 = 3, x 10 2 = 3, x 10 3 = 350 1,234 x 10 6 = x = x = x = x = 0.1

2 NOTACION CIENTIFICA Multiplicadores (PREFIXOS) Tera1x10 Giga1x10 Mega1x10 Kilo1x deci1x10 centi1x10 mili1x10 micro1x10 nano1x10 pico1x

3 AMPLITUD Valor no negativo que mide la magnitud de una oscilación o señal Unidades de medición: cm Volt Ampere Bel Pascal Watt etc. En acústica, a mayor Amplitud, mayor Sensación Sonora A A

4 MEDICION DE LA AMPLITUD Unidad de escala logarítmica utilizada para medir niveles de intensidad y potencia DECIBEL (dB) 1 dB es una décima de un bel 1 bel es la diferencia de nivel entre 2 intensidades I 1 y I 2 donde una es 10 veces más grande que la otra Por lo tanto, el nivel de Intensidad es la comparación de una intensidad con otra y puede representarse como: Nivel de Intensidad = 10 log 10 ( I 1 / I 2 ) (dB)

5 LOGARITMOS Es la función inversa de la potenciación. Expresa cuantas veces un número x debe ser dividido por la base b para obtener 1 log x = n b Ejemplos: log 81 = 4 3 = Si log 8 = 3 2 = Si (Cuando la base b no se indica, se entiende que es 10) log 1000 = 3 10 = Si

6 AMPLITUD Y GANANCIA Ejemplo de Aplicación: Amp G = 40 dB -8 I 1 = 10 watts I 2 = 10 watts watts -8 I 1 = 10 watts -4 I 2 = G = 10 x 4 = 40 dB - Calcular la Ganancia G - G = 10 log W W = 10 log 10,000

7 Ejemplo de Aplicación: AMPLITUD Y GANANCIA Cúal es la ganancia G en dB de un amplificador que al aplicarle una señal de entrada de 100 mW entrega una potencia de salida de 100 W? G = 10 log Po Pi G = 10 log 100W 0.1 W = 10 log 1,000 Finalmente: G = 10 x 3 = 30 dB Conclusión: Este amplificador posee una ganancia de 1,000 veces, por lo que se dice que tiene una ganancia de 30 dB.

8 AMPLITUD Y GANANCIA Decrementos de -3 dB

9 AMPLITUD Y GANANCIA Decrementos de -1 dB

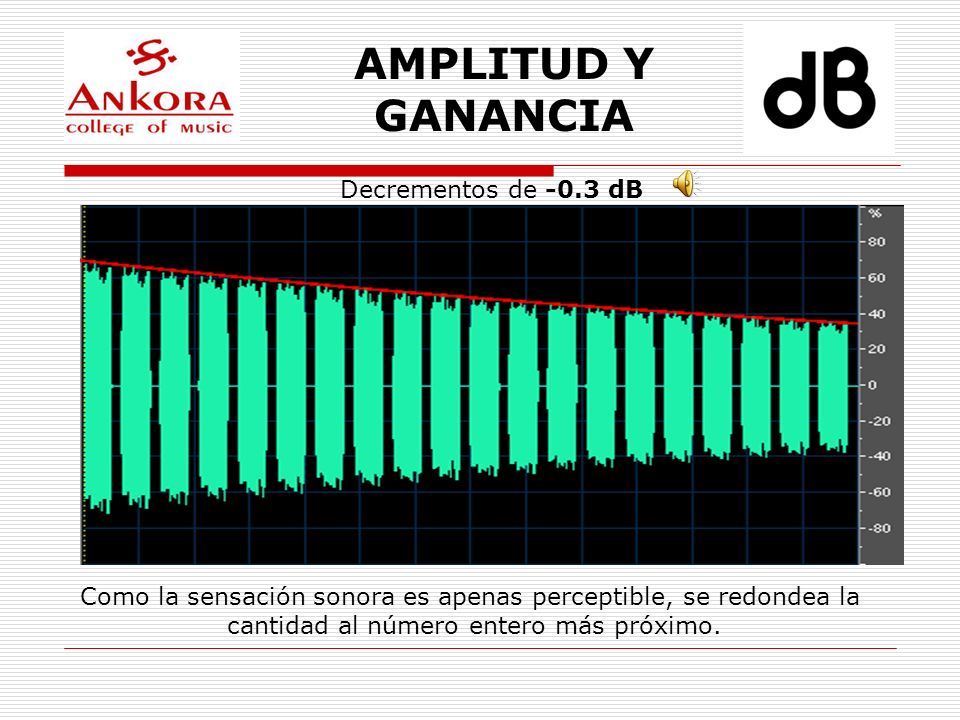

10 AMPLITUD Y GANANCIA Decrementos de -0.3 dB Como la sensación sonora es apenas perceptible, se redondea la cantidad al número entero más próximo.

11 TAREA Se tienen 2 amplificadores A y B, de la misma marca y distinto modelo, que al serles inyectada una señal de 10 mw, bajo las mismas condiciones y a la misma frecuencia, se comportan de la siguiente manera: Amplificador A, da una salida de 50 W y tiene un costo de $8,000 Amplificador B, da una salida de 100 W y tiene un costo de $13,000 Considerando que la respuesta en frecuencia es igual en ambos, 1. Calcular la ganancia de los dos amplificadores en dB 2. Se justifica la diferencia de precio? Por qué? 3. Cuantos dB representan un aumento y disminución del 50% de la potencia? y cuántos representan un aumento del 100%?
