1 Decibeles y Frecuencia
COMU 1108 Principios de Audio Prof. Héctor R. Piñero Cádiz Decibeles y Frecuencia

2 Decibeles El nivel del sonido se mide en decibeles.
Es una unidad sonora equivalente a la décima parte del Bell. Bell es una medida de potencia sonora con la que se expresa la diferencia entre dos sonidos cuyas intensidades se hallan en relación de 10 a 1.

3 Decibeles Debido a la enorme sensibilidad del oído humano, se mide el nivel sonoro usando una escala logarítmica. El decibel es una relación matemática del tipo logarítmica donde si aumenta 3 dB un sonido, significa que aumenta al doble la energía sonora percibida.

4 Logaritmo Los logaritmos facilitan, simplifican o incluso, hacen posible complicados cálculos numéricos. Un logaritmo no es otra cosa que un exponente.

5 log x = log x Logaritmos Decimales
Se llaman logaritmos decimales o vulgares a los logaritmos que tienen por base el número 10. log x = log x 10

6 Sound Pressure Level Niveles de Presión del Sonido
Es la medida en las variaciones de la onda de presión acústica que encontramos en la atmósfera (dB-SPL). Podemos percibir de 0 hasta 120 dB-SPL. El umbral de audición está en el 0 dB, y el umbral de dolor alrededor de los 120 dB.

7 Volumen Unit (VU) con Logaritmos

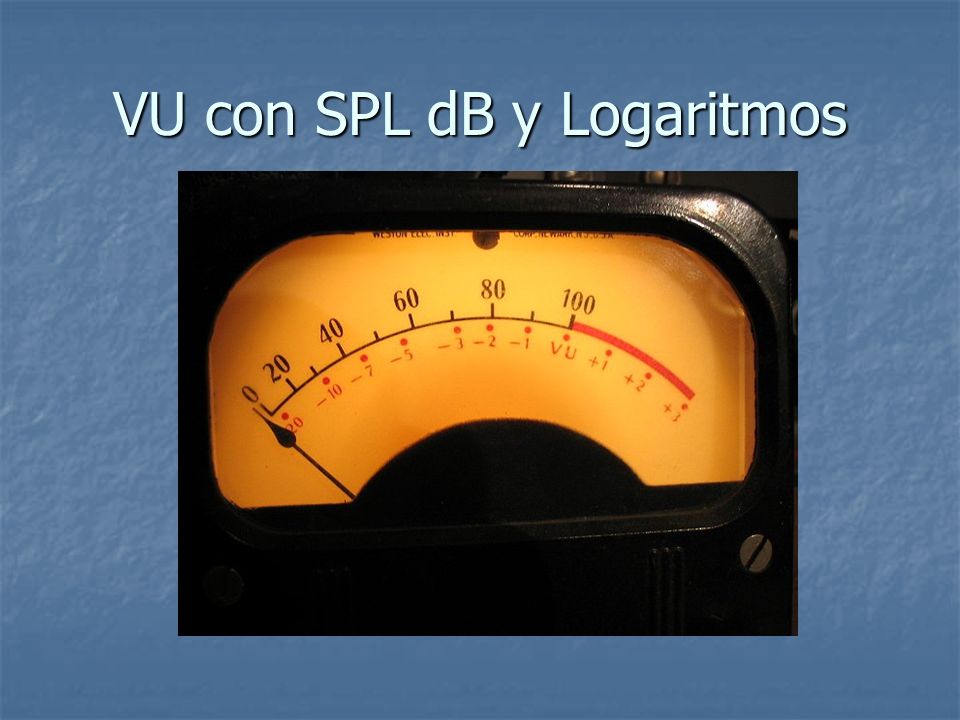

8 VU con SPL dB y Logaritmos

9 Volumen Fader

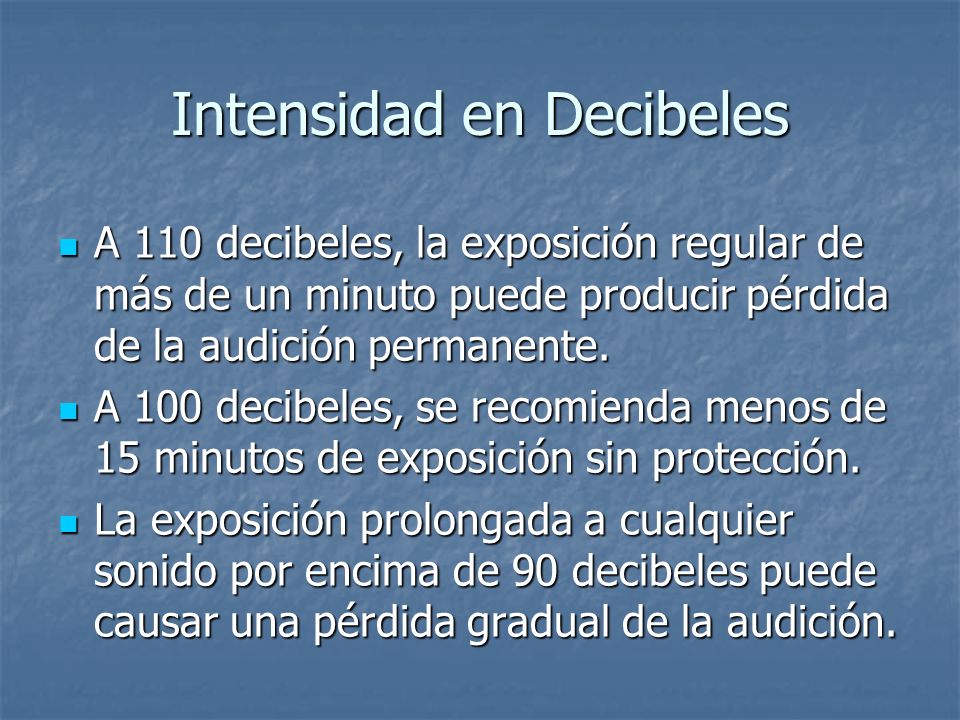

10 Intensidad en Decibeles
A 110 decibeles, la exposición regular de más de un minuto puede producir pérdida de la audición permanente. A 100 decibeles, se recomienda menos de 15 minutos de exposición sin protección. La exposición prolongada a cualquier sonido por encima de 90 decibeles puede causar una pérdida gradual de la audición.

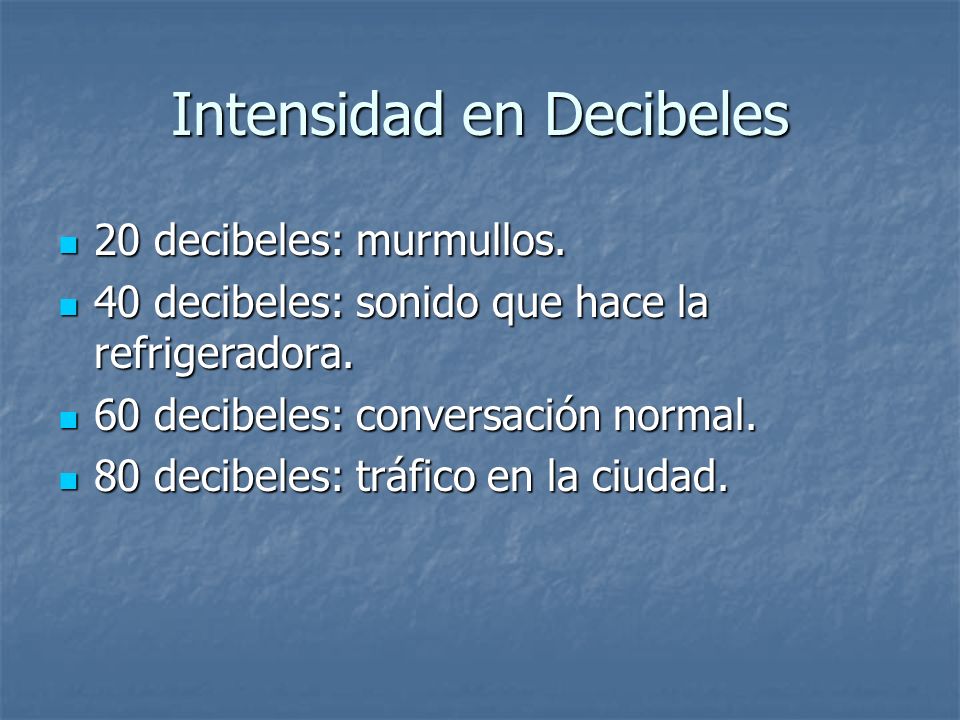

11 Intensidad en Decibeles
20 decibeles: murmullos. 40 decibeles: sonido que hace la refrigeradora. 60 decibeles: conversación normal. 80 decibeles: tráfico en la ciudad.

12 Intensidad en Decibeles
90 decibeles: trenes subterráneos, la máquina de cortar el césped, una motocicleta; una exposición prolongada a cualquier ruido superior a los noventa decibeles puede causar una sordera gradual. 100 decibeles: taller de trabajos en madera; se recomienda evitar más de 15 minutos de exposición sin protección.

13 Intensidad en Decibeles
110 decibeles: motosierra; la exposición regular de más de un minuto puede causar una sordera permanente. 120 decibeles: Arma de fuego. 140 decibeles: El sonido regular en un “pub” o concierto de música, el uso de audífonos y los equipos de sonido de algunos automóviles.

14 Escala en dB y en dB SPL dB dB SPL 10 20 32 30 100 40 316 50 1,000 60
10,000 80 316,200 110 1,000,000 120

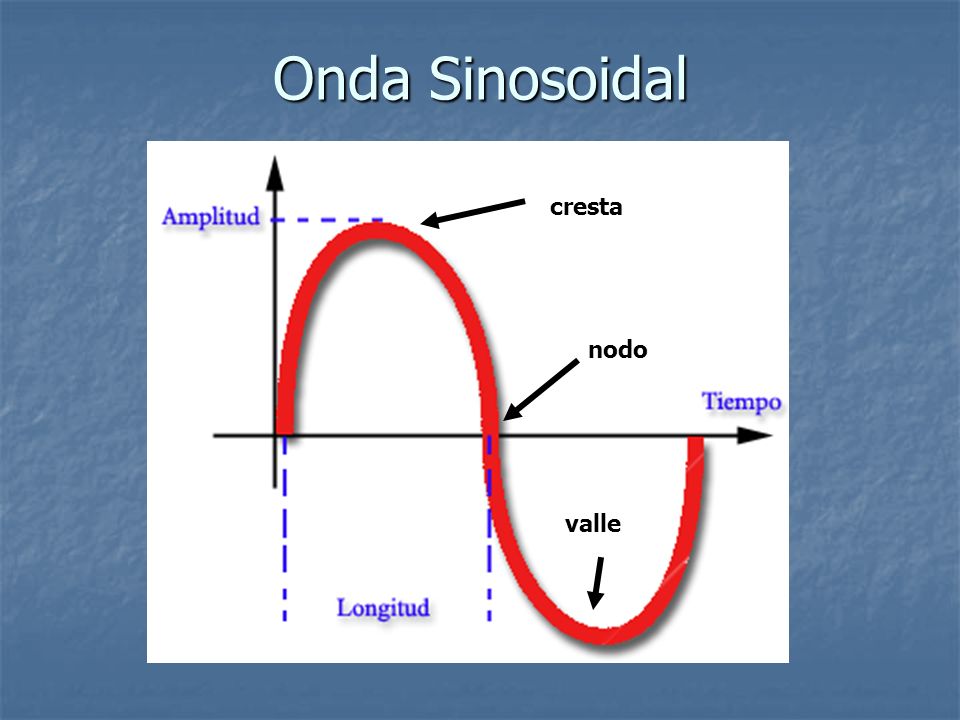

15 Onda Sinosoidal cresta nodo valle

16 Longitud de Onda

17 Frecuencias o Ciclos

18 Frecuencias o Ciclos Los ciclos o frecuencia son las veces que pasa una señal por un punto en 1 segundo. A B C D

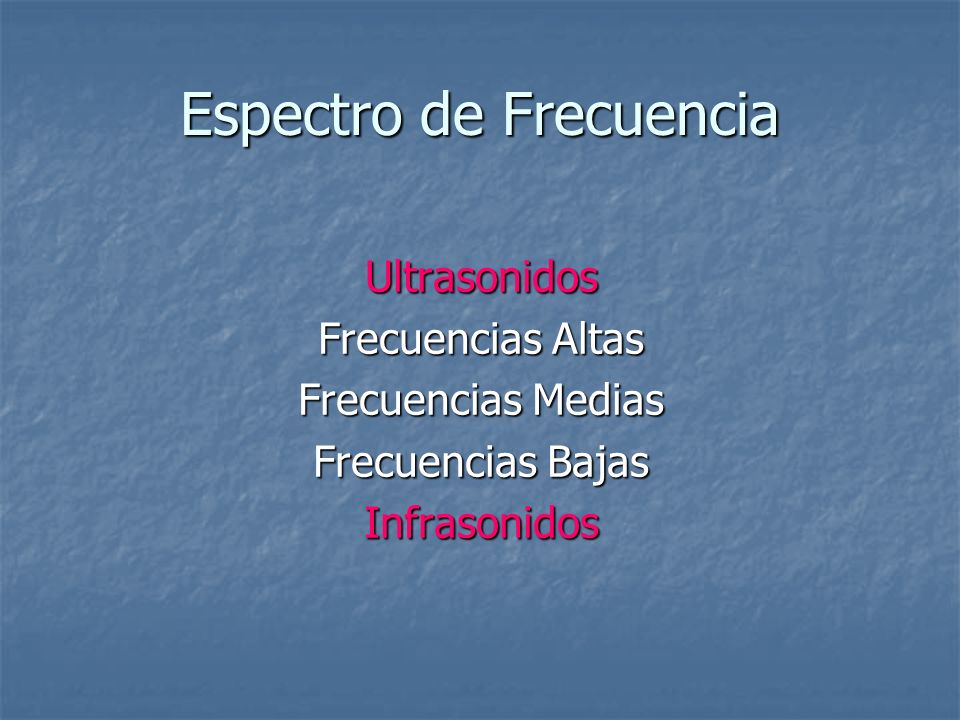

19 Espectro de Frecuencia
Ultrasonidos Frecuencias Altas Frecuencias Medias Frecuencias Bajas Infrasonidos

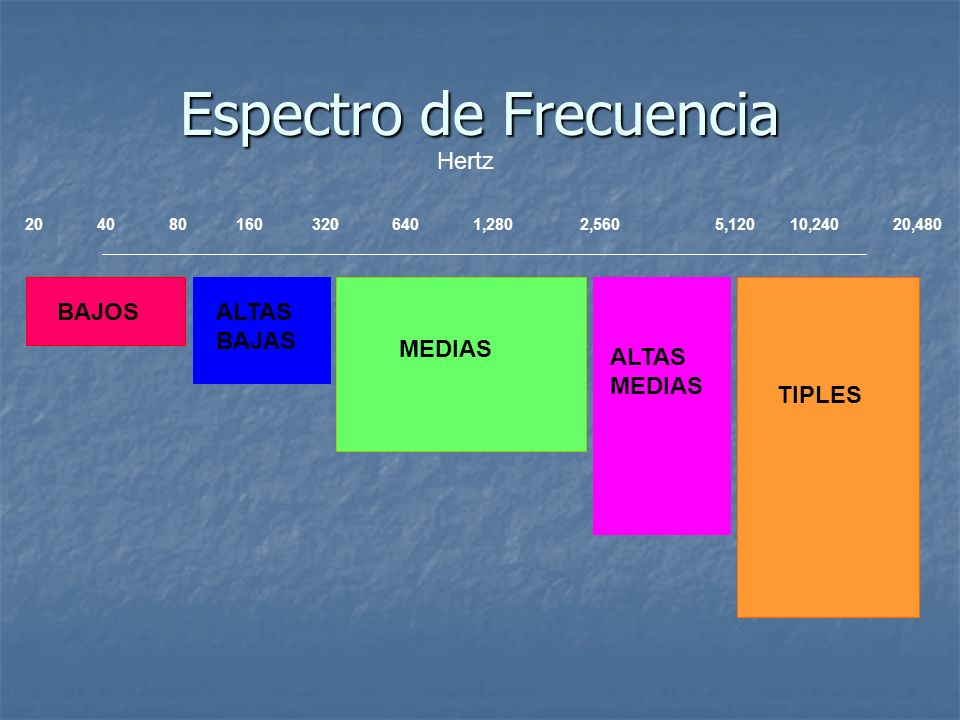

20 Espectro de Frecuencia
Hertz , , , , ,480 BAJOS ALTAS BAJAS MEDIAS ALTAS MEDIAS TIPLES

21 Graphic Equalizer

22 Filtrar Frecuencias
