GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 INGENIERÍA DE GAS.

Presentaciones similares


Presentación del tema: "GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 INGENIERÍA DE GAS."— Transcripción de la presentación:

1 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 INGENIERÍA DE GAS

2 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Unidad organizacional integrada por profesionales de diversas disciplinas, responsable del desarrollo de los proyectos de inversión de capital, asociados a la cadena de valor de PDVSA GAS. ¿QUIÉNES SOMOS?

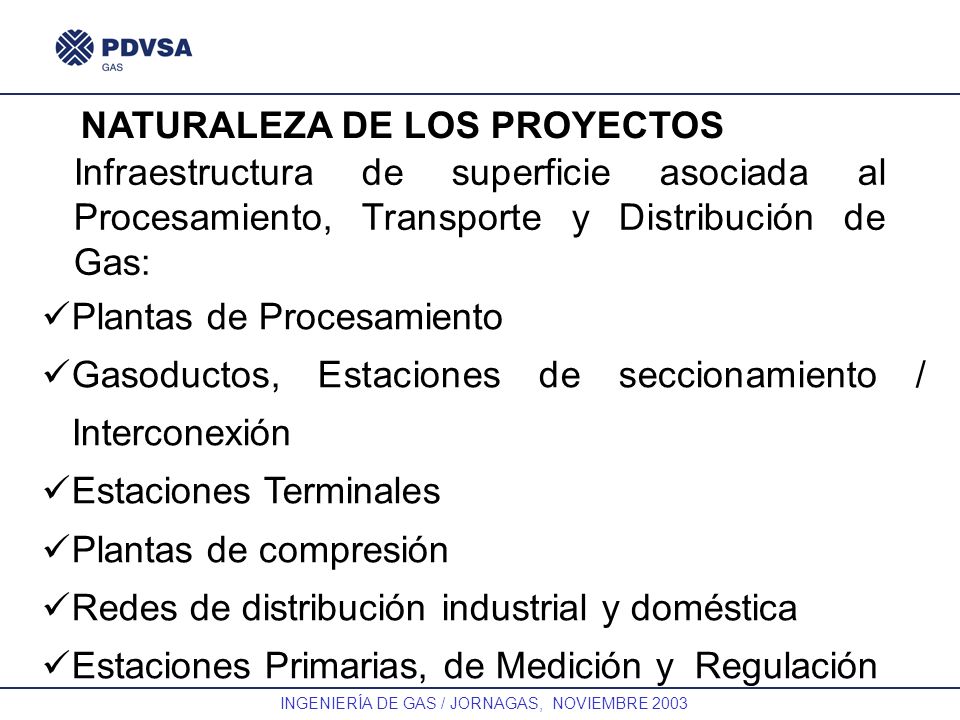

3 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Infraestructura de superficie asociada al Procesamiento, Transporte y Distribución de Gas: NATURALEZA DE LOS PROYECTOS Plantas de Procesamiento Gasoductos, Estaciones de seccionamiento / Interconexión Estaciones Terminales Plantas de compresión Redes de distribución industrial y doméstica Estaciones Primarias, de Medición y Regulación

4 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 ESTRUCTURA DE LA ORGANIZACIÓN Gerencia Estratégico Estudios y Asesorias DefiniciónImplantación Administración y Control Táctico Asesores Ingenieros Líderes de Disciplina Líderes de Construcción Contratación Estimación Planificación Control Procura Operativo

5 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 ENFOQUE SISTÉMICO VISUALIZAR CONCEPTUALIZAR DEFINIR IMPLANTAR OPERAR SEGURIDAD COSTO TIEMPOCALIDAD ++ + Garantiza el logro de los objetivos, en términos de: OBJETIVOS ESTRATÉGICOS DE LA EMPRESA

6 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 ENFOQUE SISTÉMICO VISUALIZAR Esta es la primera fase donde se originan los proyectos de inversión y básicamente se analizan las oportunidades o ideas de negocio. Se establecen los objetivos y propósitos del proyecto Se verifica la alineación de los objetivos del proyecto con las estratégias corporativas Desarrollo preliminar del proyecto: Alcance, Estimado de costos, Plan de ejecución, Factibilidad técnica y económica.

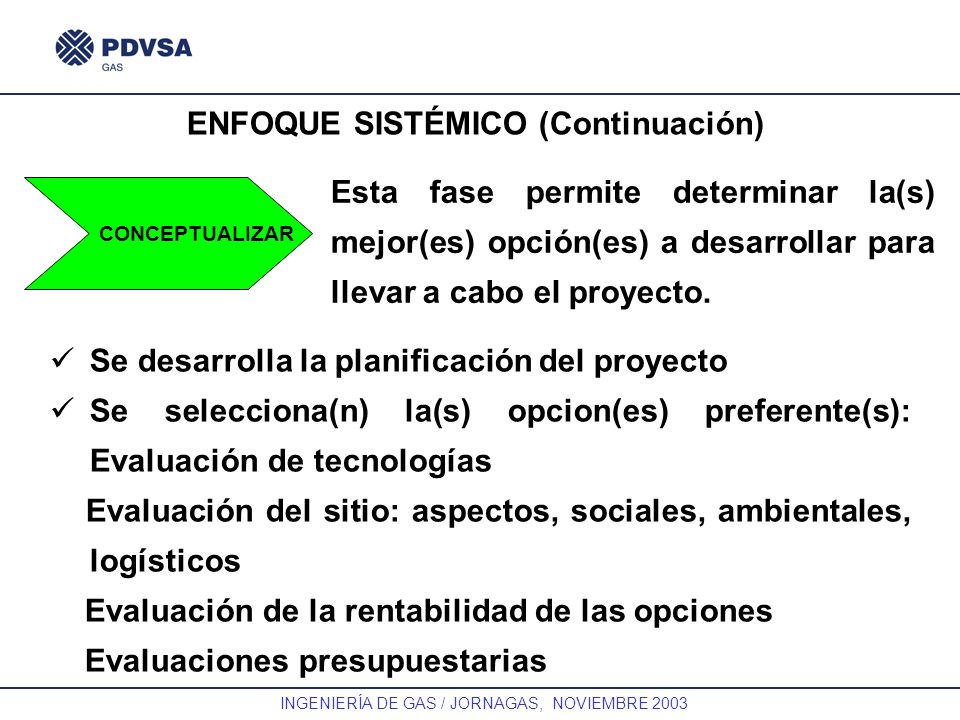

7 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 ENFOQUE SISTÉMICO (Continuación) CONCEPTUALIZAR Esta fase permite determinar la(s) mejor(es) opción(es) a desarrollar para llevar a cabo el proyecto. Se desarrolla la planificación del proyecto Se selecciona(n) la(s) opcion(es) preferente(s): Evaluación de tecnologías Evaluación del sitio: aspectos, sociales, ambientales, logísticos Evaluación de la rentabilidad de las opciones Evaluaciones presupuestarias

8 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 ENFOQUE SISTÉMICO (Continuación) DEFINIR El propósito de esta fase es desarrollar en detalle el alcance y la planificación de ejecución de la opción seleccionada. Ingeniería Básica Mejores prácticas de Ingeniería (PDRI, Constructibilidad, FEL Index, Hazop, Valor) Estrategia de Contratación, aprobación presupuestaria. Planes de: trabajo, costos, mitigación y control de riesgos, seguridad, calidad, recursos humanos Estrategia de procura, comunicacional

9 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 ENFOQUE SISTÉMICO IMPLANTAR El propósito de esta fase es la construcción y puesta en servicio de las instalaciones y su entrega a la organización de operaciones para su operación. Contratación del Proyecto. Ingeniería de Detalle. Procura de materiales. Construcción / Inspección. Arranque y Puesta en marcha.

10 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 C Alcance definido, planes de ejecución completos Definición Planes de ejecución Aprobación del proyecto DEFINIR FASES DEL PROYECTO VISUALIZAR C Objetivos Propósitos Alineación con la corporación Desarrollo preliminar Concepto a desarrollar validado IMPLANTAR C Instalaciones construidas Contratación Construcción OPERAR Operación Recepción Pruebas Monitoreo C Mejor opción seleccionada Planificación Recursos Selección de opciones CONCEP- TUALIZAR

11 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Contenido Caso Practico: Proyecto Interconexión Centro - Occidental Fase de Visualización Antecedentes Objetivo del Proyecto Alcance del Proyecto Sistema Actual de Transporte de Gas Sistema de Transporte con el ICO Fase de Conceptualización Fase de Definición y Desarrollo Fase de Implantación Fase de Operación

12 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Visualización del Proyecto VISUALIZAR A NTECEDENTES Origen del proyecto data del año 1982 con la realización de varios estudios, a fin de cubrir el crecimiento de la demanda y la disminución de la capacidad de transmisión visualizada a la época En 1984 el Comité Ejecutivo de PDVSA aprueba la ejecución del proyecto NURGAS (Nueva Red de Gas) en dos fases: I: Tramo Anaco - Morón, completado en 1989 II: Tramo Morón - Río Seco, a iniciarse en 1990 El balance oferta/demanda de gas en el Occidente del país determinó la postergación de la ejecución del Tramo Morón -Río Seco. En el 2002 finalizan ampliaciones posibles en el Sistema de Transporte Morón-Barquisimeto, a fin de cubrir el crecimiento de la demanda de la zona centro-occidental.

13 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Objetivo del Proyecto Interconectar los sistemas de transporte de gas Centro Oriente con Occidente, con la finalidad de: Satisfacer la demanda creciente de gas del Centro de Refinación Paraguaná (CRP) y del Occidente del país. Liberar líquidos para exportación en el CRP En el largo plazo exportar gas hacia Colombia, Centro y Sur América

14 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Sistema Actual de Transporte de Gas R i o A p u r e Paraguaná Caracas Morón Barquisimeto Arichuna Altagracia Pto. La Cruz Jose Margarita Pto. Ordaz Anaco Guico Morichal Los Morros Longitud de Gasoductos= Km Capacidad de Flujo= MMPCED Flujo Actual= MMPCED Clientes Industriales= Clientes Domésticos=

15 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Sistema Actual de Transporte de Gas más ICO R i o A p u r e Paraguaná Caracas Morón Barquisimeto Arichuna Altagracia Pto. La Cruz Jose Margarita Pto. Ordaz Anaco Guico Morichal Los Morros NuevoGasoducto 30Ø, 230km 36Ø, 70km Nuevas Plantas Compresoras Rio Seco

16 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Conceptualización del Proyecto CONCEPTUALIZAR ACTIVIDADES DESARROLLADAS Premisas de Diseño. Selección de ruta para el Gasoducto. Selección y ubicación de Plantas Compresoras. Selección de Arreglos de Compresión. Estimado de Costo Clase IV Evaluación de rentabilidad del proyecto Herramientas de simulación: PipePhase, ProII, Hisys

17 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Conceptualización del Proyecto Presión Mínima requerida CRP 550 psig Caudal Máximo requerido en CRP MMPCD Caudal Máximo requerido Ulé MMPCD Presión Mínima requerida Ulé 550 psig Maximizar compra y fabricación de tubería y equipos en el país Utilización de tubería disponible Proyectos Mayores Oriente Entrega entre MMPCD en Falcón Este (Vinccler) La presión de operación de la nueva tubería Morón - Río Seco será Psig, en base a las siguientes premisas:

18 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Conceptualización del Proyecto Ruta costera seleccionada por: Topografía más suave, menor complejidad y costo. Cercanía a poblaciones costeras de importancia turística. Cercanía a fuentes de gas actualmente en desarrollo. ESTUDIO DE RUTAS

19 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Conceptualización del Proyecto - Arreglo de Compresión PREMISAS DE LA EVALUACIÓN TECNICA Perfil de Demanda del Gas Factor de Utilización del Gas: > 98% Indisponibilidades: Programada (2%) + No Programada (2%), definen Disponibilidad promedio de 96% Horizonte económico del Proyecto: 20 años Deterioro (de eficiencia) recuperable de turbinas 4%, deterioro no recuperable 4%, deterioro de compresores 2%

20 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Conceptualización del Proyecto Hacia Los Morros [1000 lppcm] Hacia Caracas [750 lppcm] DESDE EPA [ LPPCM] 6 TURBINAS DE ± HP ISO 6 COMPRESORES IDÉNTICOS 4 ETAPAS 3 ENTRAN EN EL 2006 Factor de Utilización 98,9% VP Inversión 74,3 MMUS$ PLANTA COMPRESORA ALTAGRACIA Factor de Utilización del Gas: Relación de gas total comprimido entre el requerimiento total de gas en período de vida de la instalación. Capacidad Efectiva: Capacidad de manejo de gas de un arreglo luego de corregir por potencia disponible en sitio, disponibilidad esperada y simultaneidad de eventos. Indisponibilidades: Horas de paro de los turbocompresores

21 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Conceptualización del Proyecto PLANTA COMPRESORA LOS MORROS Pd 1000 LPPCM DESDE ALTAGRACIA [ LPPCM] 4 TURBINAS DE ± HP ISO 4 COMPRESORES CENTRIFUGOS IDÉNTICOS CON 3 ETAPAS TODOS ENTRAN EN EL 2006 Factor de Utilización 99,07%

22 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Conceptualización del Proyecto PLANTA COMPRESORA MORON HACIA BARQUISIMETO [1100 lppcm] HACIA ICO [1200 lppcm] DESDE SIST. ANACO- BARQUISIMETO [ LPPCM] 4 TURBINAS DE ± HP ISO 4 COMPRESORES CENTRIFUGOS IDÉNTICOS CON 4 ETAPAS TODOS ENTRAN EN EL 2006 Factor de Utilización 99,44%.

23 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Definición y Desarrollo del Proyecto ACTIVIDADES DESARROLLADAS Ingeniería Básica y de Detalle del Gasoducto Ingeniería Básica de las Plantas Compresoras Altagracia, Los Morros y Morón. Desarrollo del PEP y mejores Practicas de Ingeniería (HAZOPS, Valor, Constructibilidad, PDRI, FEL index, ACR, EIA) Estrategia de ejecución Estimado de Costo Clase III Cronograma de Ejecución Elaboración del DSD 3 Uso de software como Inplant, ETAP, Pro II DEFINIR

24 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Definición y Desarrollo del Proyecto Estrategia de Ejecución FASE I TEMPRANA TRAMO QUERO - RIO SECO Tramo Estación Quero - Estación Final Río Seco 70 Km. 36 Permitir la incorporación entre MMPCSD desde Falcón Este Vinccler. Entrega de Gas a CRP en Río Seco, Sistema Ulé - Amuay. Estrategia de licitación tres paquetes. FASE II TRAMO MORÓN - ESTACIÓN QUERO Y PLANTAS COMPRESORAS Tramo Estación N-70 (Morón) - Estación Quero 230 Km. 30. Permitir la incorporación de 350 MMPCSD aumentando la disponibilidad para CRP y el Occidente del país. Estrategia de ejecución seis paquetes de licitación e IPC Plantas Compresoras.

25 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Definición y Desarrollo del Proyecto Alcance - DetallesRío Seco Gasoducto 36 Planta Compresora Morón Planta Compresora Los Morros Planta Compresora Altagracia Gasoducto Existente a Barquisimeto 4 Turbocompresores HP ISO Psig Presión de Desc. 4 Turbocompresores HP ISO psig Presión de Desc. 3 Turbocompresores HP ISO Gasoducto Existente a Arichuna Gasoducto Existente Entre Ulé y Amuay Estaciones de Seccionamiento = 10 Estaciones de Seccionamiento con Trampa de Recepción y Envío = 4 API 5L-X psig Presión de Diseño psig Presión de Operación Gasoducto 30 Planta Altagracia Existente API 5L-X psig Presión de Diseño psig Presión de Operación Fase temprana Existente Fase II Flujo Total de 520 MMPCSD Yucal-placer Vinccler - Falcon Este

26 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Definición y Desarrollo del Proyecto Cronograma de Ejecución

27 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Implantación ACTIVIDADES A SER DESARROLLADAS Construcción de nueva Infraestructura de 70 Km. de tubería de 36 de diámetro con dos estaciones de trampas de envío de 36 y recibo de 36 con medición, y cinco estaciones de seccionamiento de 36 de diámetro, con la Puesta en servicio del Gasoducto. IPC de la Plantas Compresoras Altagracia, Morón y Los Morros, incluye la ejecución de la Ingeniería de Detalle de las Plantas Compresoras, la procura de Equipos Menores, la construcción y Puesta en Servicio. las Plantas Compresoras Altagracia, Los Morros y Morón. Construcción de 230 Km. de tubería de 30 de diámetro que incluyen nueve estaciones Estaciones, siete de seccionamiento de 30 y dos estaciones de trampas de envío y recibo. IMPLANTAR

28 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 Operación ACTIVIDADES A SER DESARROLLADAS Operación y mantenimiento de 300 Km de tubería de 36 y 30 de diámetro desde Morón a Río Seco. Operación y mantenimiento de la Plantas Compresoras Altagracia, Morón y Los Morros, incluye la ejecución de mantenimiento mayores, preventivos, predictivos y correctivos de ser necesario. Incorpora 50 puestos de empleo fijo en la empresa para personal capacitado y empleo a personas durante la fase de construcción, pre-arranque y puesta en servicio OPERAR

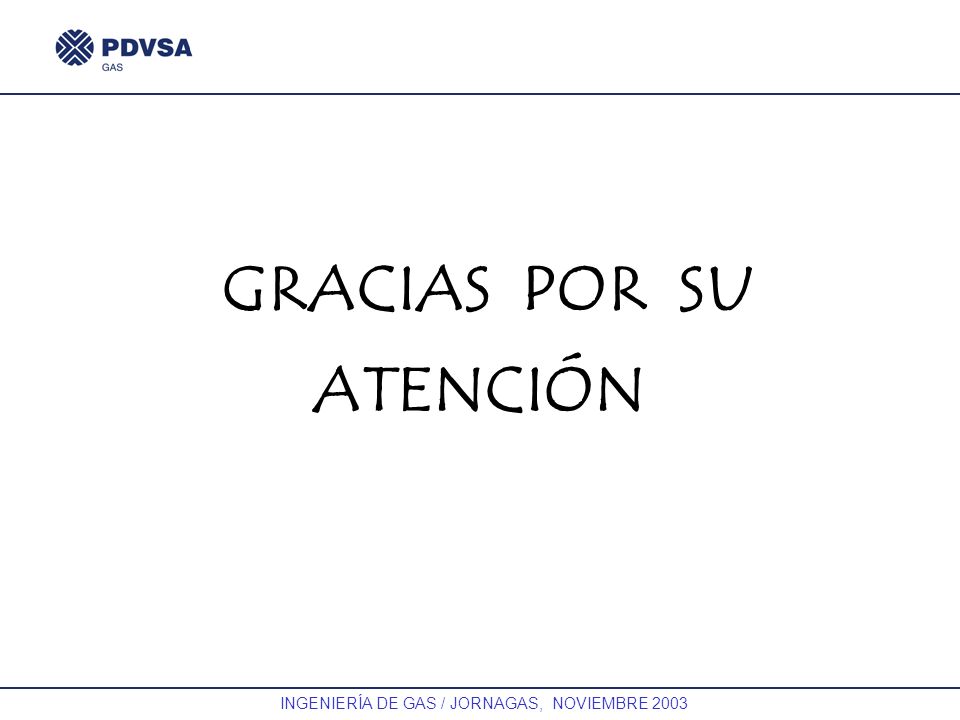

29 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003 GRACIAS POR SU ATENCIÓN

30 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003

31 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003

32 GAS INGENIERÍA DE GAS / JORNAGAS, NOVIEMBRE 2003
