1 Guía de Implementación Uso del Tesys T en modo Custom Logic Centro de Competencia Técnica

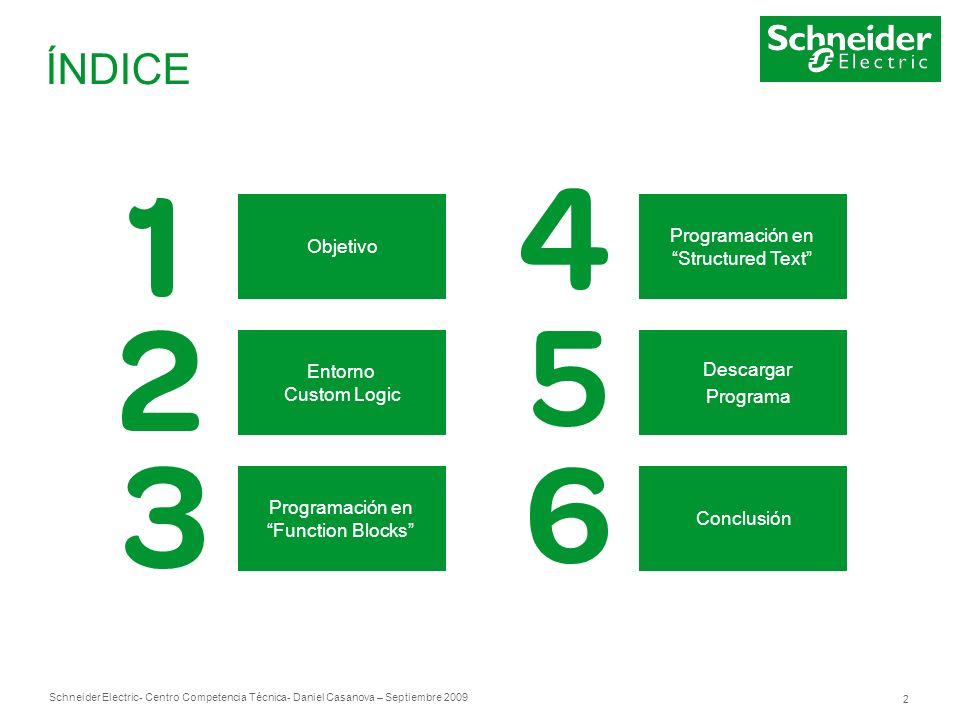

2 Schneider Electric 2 - Centro Competencia Técnica- Daniel Casanova – Septiembre 2009 ÍNDICE Objetivo Entorno Custom Logic Programación en Function Blocks Conclusión Programación en Structured Text Descargar Programa

3 Schneider Electric 3 - Centro Competencia Técnica- Daniel Casanova – Septiembre OBJETIVO El objetivo de este documento es explicar cuál es la mejor manera de realizar un programa básico en modo Custom con el Tesys T. Se mostrará cómo construir el programa paso a paso y cómo descargarlo en el controlador. Tesys T

4 Schneider Electric 4 - Centro Competencia Técnica- Daniel Casanova – Septiembre ENTORNO CUSTOM LOGIC Antes de nada, es necesario configurar el Tesys T en modo Custom desde el menú Settings / Motor and Control. En este menú hay que seleccionar el modo Custom e indicar el Custom ID (número identificativo del programa). Este número debe estar comprendido necesariamente entre el 256 y el 511. Luego, se accede al Custom Logic Editor desde el menú Custom Logic para crear el programa. En este apartado hay dos submenús : Structured Text y Function Blocks.

5 Schneider Electric 5 - Centro Competencia Técnica- Daniel Casanova – Septiembre ENTORNO CUSTOM LOGIC Es posible programar en formato Listado de instrucciones una aplicación completa con Structured Text. En el directorio de PowerSuite ya existen ficheros creados en este formato para modos de operación predefinidos (2 Wire Overload, 3 Wire Independent, 2 Wire Two Step …) El modo Function Blocks se usa para programar una parte de una aplicación existente (tomando como base un programa predefinido, por ejemplo) o un programa básico para crear una función lógica entre entradas y salidas. No es posible crear o disponer de un modo de operación predefinido en Function Blocks. Programación en modo Function BlocksProgramación en modo Structured Text

6 Schneider Electric 6 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Toolbox Es posible crear un programa con bloques lógicos:

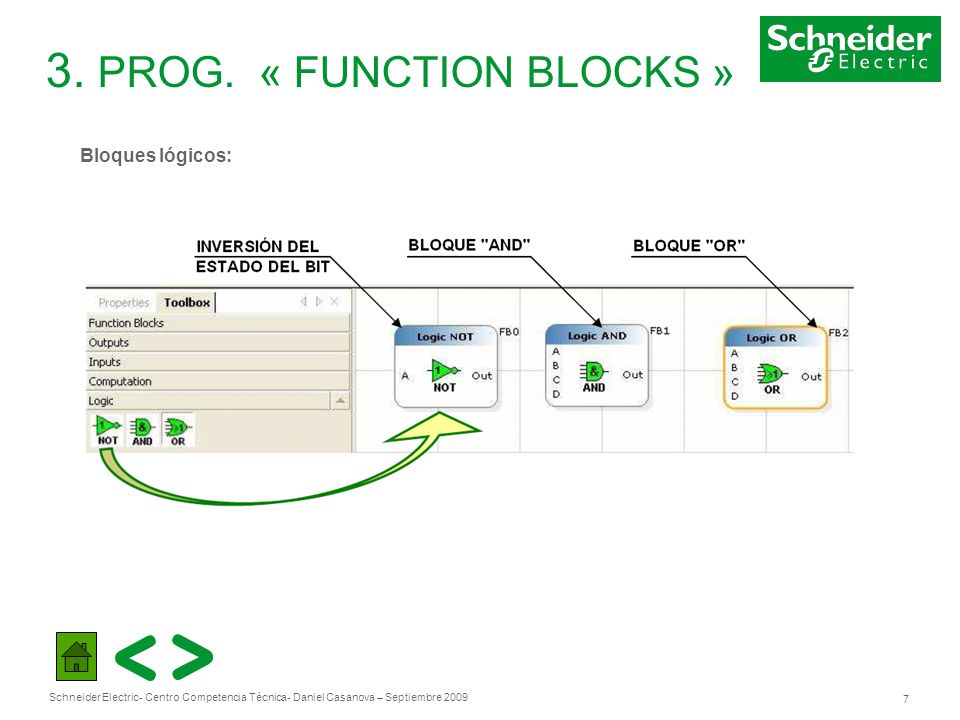

7 Schneider Electric 7 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Bloques lógicos:

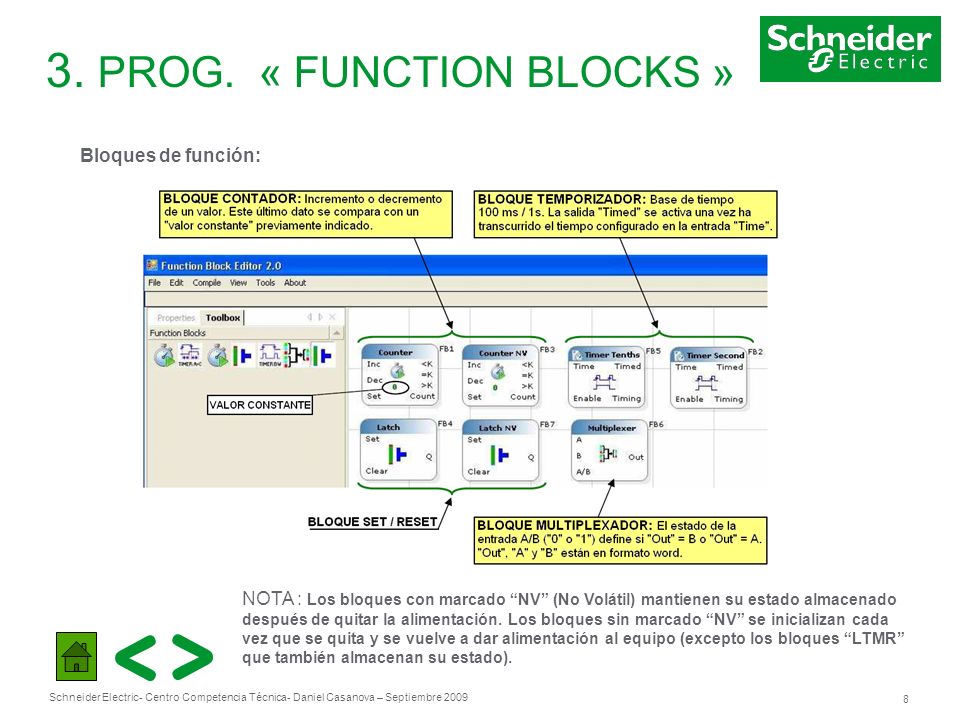

8 Schneider Electric 8 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Bloques de función: NOTA : Los bloques con marcado NV (No Volátil) mantienen su estado almacenado después de quitar la alimentación. Los bloques sin marcado NV se inicializan cada vez que se quita y se vuelve a dar alimentación al equipo (excepto los bloques LTMR que también almacenan su estado).

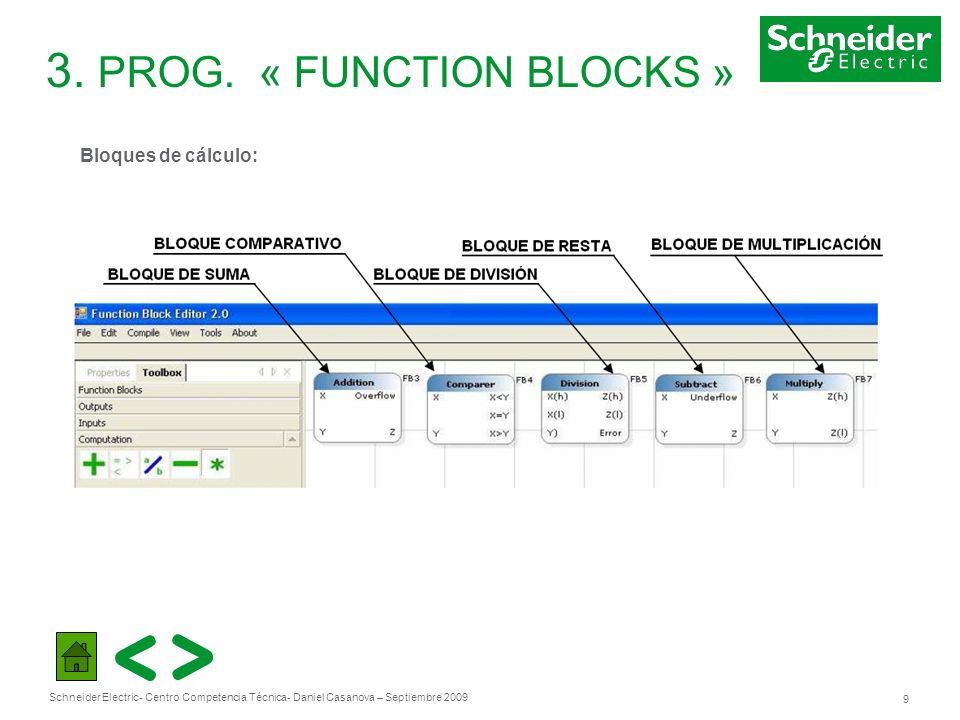

9 Schneider Electric 9 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Bloques de cálculo:

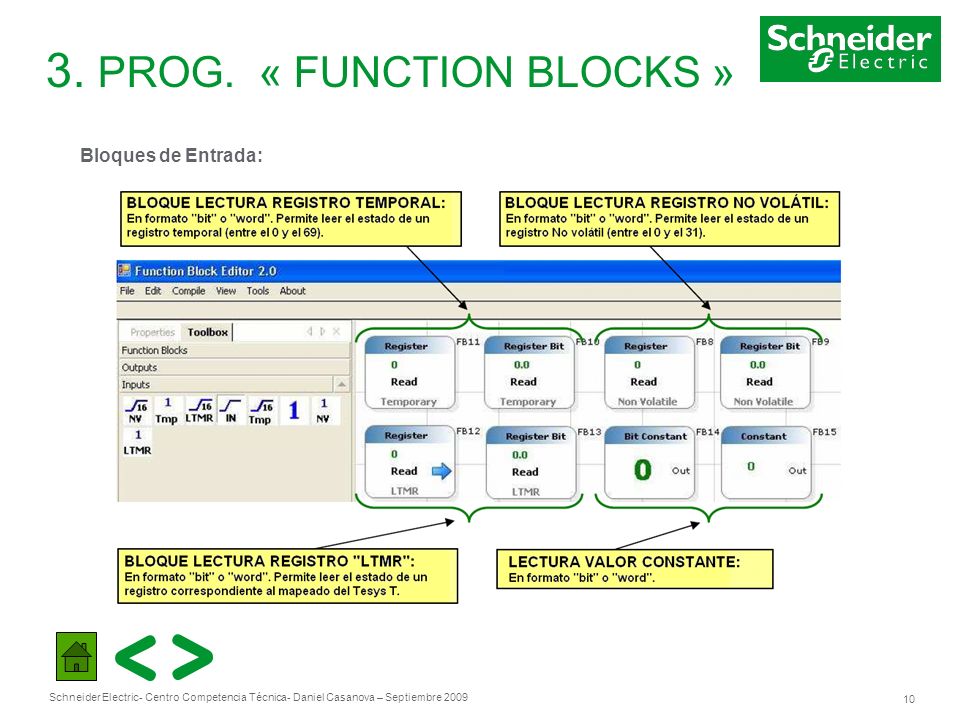

10 Schneider Electric 10 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Bloques de Entrada:

11 Schneider Electric 11 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Bloques de Salida:

12 Schneider Electric 12 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Características de los Bloques:

13 Schneider Electric 13 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Compilación Antes de cargar el programa al Tesys T, es necesario convertir el diagrama de bloques (Function Blocks) a formato listado de instrucciones (Structured Text). El programa únicamente puede transferirse al Tesys T en este último formato.

14 Schneider Electric 14 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. « FUNCTION BLOCKS » Rejilla (Grid)

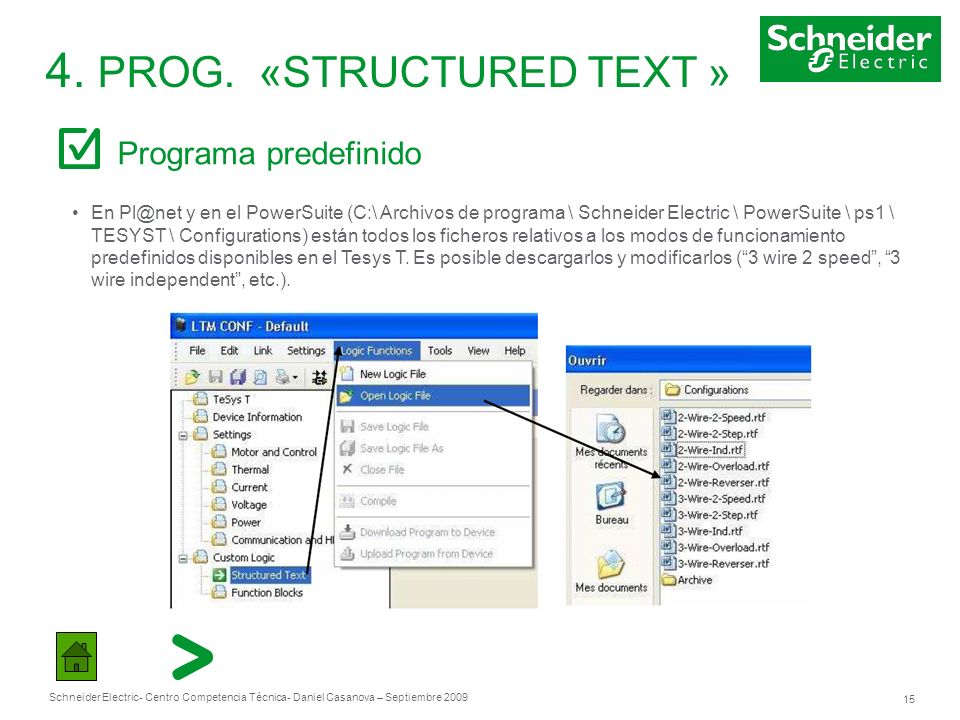

15 Schneider Electric 15 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. «STRUCTURED TEXT » Programa predefinido En y en el PowerSuite (C:\ Archivos de programa \ Schneider Electric \ PowerSuite \ ps1 \ TESYST \ Configurations) están todos los ficheros relativos a los modos de funcionamiento predefinidos disponibles en el Tesys T. Es posible descargarlos y modificarlos (3 wire 2 speed, 3 wire independent, etc.).

16 Schneider Electric 16 - Centro Competencia Técnica- Daniel Casanova – Septiembre PROG. «STRUCTURED TEXT » Formato de programa Structured Text En Structured Text existe una lista de instrucciones para crear el programa: Registro (Comp, And, Or, Xor, On_Set) Booleanas (Load, Or, Set) Temporizadores Latch Contadores Matemáticas (On_Add, On_Sub, On_Mul, On_Div) Para obtener más información sobre cada instrucción, ver el manual Custom Logic Editor (adjunto al final de este documento).

17 Schneider Electric 17 - Centro Competencia Técnica- Daniel Casanova – Septiembre DESCARGAR PROGRAMA Para descargar un programa Custom en el Tesys T, hay que seguir 2 pasos: PASO 1: Compilación PASO 2: Descarga archivo de ajustes de protección (IMPR) y programa custom (LF)

18 Schneider Electric 18 - Centro Competencia Técnica- Daniel Casanova – Septiembre CONCLUSIÓN En este documento se han descrito las dos formas de programar una lógica de control adicional en el Tesys T: Structured Text y Function Blocks, disponibles en el submenú Custom Logic del software de configuración del Tesys T incluido en el PowerSuite (LTM Conf). Se ha hecho hincapié sobretodo en el modo Function Blocks, por ser más sencillo e intuitivo. Para más información sobre los distintos bloques e instrucciones en cada modo de programación hay que dirigirse al manual adjunto.

19 Make the most of your energy
