1 del conductor Tierra BT
Guía de elección del conductor Tierra BT Centro de Competencia Técnica

2 Guía de Elección del conductor de Tierra
Conexión Y Selección 1> Materiales 2> Sección PE 3>

3 Conexión y Selección del PE (1/X)
Interconectan todos los elementos conductores expuestos y externos para crear una carga equipotencial. Conducen la corriente de defecto Los PE están conectados al terminal principal con conexión a tierra de la instalación Los conductores PE deben de estar: Aislados y ser de color amarillo y verde Protegidos contra daños mecánicos y químicos Nota: En ECT IT y TN se recomienda que los PE circulen cerca de las fases >

4 Conexión y Selección del PE (2/X)
Los conductores PE: No deben incorporar ningún elemento de corte Las masas conductoras deben conectarse de forma individual al PE (en paralelo, no en serie) Deben disponer de un terminal individual con conexión a tierra en los cuadros DBT < >

5 Conexión del PE según ECT (3/X)
Esquema TT El PE no debe estar instalado cerca de las fases (funcionamiento de los DDR) Esquema IT y TN El PE debe de estar cerca de las fases y sin material ferromagnético entre ellos El PEN debe conectarse directamente al terminal de de tierra de la carga, con una conexión en bucle hasta el neutro Transición de TN-C a TN-S El conductor PE se conecta al PEN al principio de la instalación. Aguas Debajo de la conexión no se puede conectar el PE al Neutro (TN-C-S) <

6 Condiciones Necesarias
Materiales del PE 1 1 2 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

7 Sección del PE (Norma NF C 15-100)
Mínima sección para el PE y conductores de conexión a tierra >

8 Sección del PE : Valores del factor k (CEI 60724)
Método Adiabático < >

9 Sección del PE : Métodos de cálculo
Método Adiabático (CEI 60724) Aunque asegura que el conductor PEN contra el calentamiento excesivo da secciones inferiores a las fases y a veces es incompatible con la necesidad de los ECT IT y TN. En la práctica se utiliza en ECT TT Método simplificado Basado en el tamaño del PE en relación a las Fases (ver tabla anterior) < >

10 del conductor de Tierra
Guía de elección del conductor de Tierra Centro de Competencia Técnica

11 del conductor de Tierra
Guía de elección del conductor de Tierra Centro de Competencia Técnica

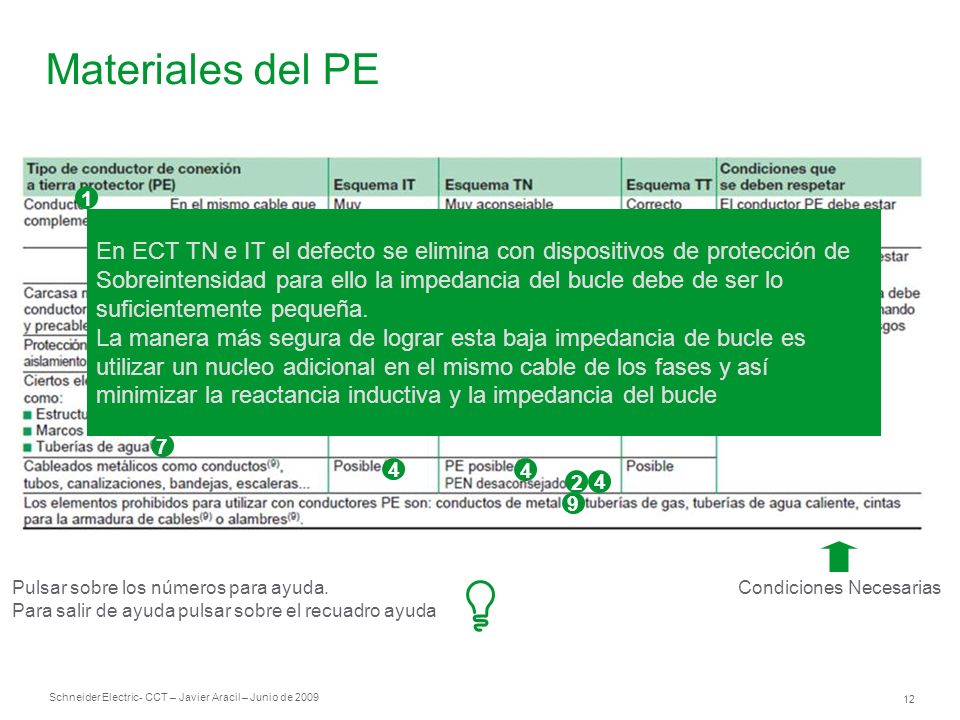

12 Condiciones Necesarias
Materiales del PE En ECT TN e IT el defecto se elimina con dispositivos de protección de Sobreintensidad para ello la impedancia del bucle debe de ser lo suficientemente pequeña. La manera más segura de lograr esta baja impedancia de bucle es utilizar un nucleo adicional en el mismo cable de los fases y así minimizar la reactancia inductiva y la impedancia del bucle 1 1 1 2 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

13 Condiciones Necesarias
Materiales del PE El conductor PEN es un conductor neutro que también se utiliza como conductor de tierra. Esto implica que la corriente podría fluir en cualquier momento (en ausencia de un defecto a tierra). Por esta razón, se recomienda el uso de un conductor aislado para el funcionamiento del conductor PEN 2 1 1 2 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

14 Condiciones Necesarias
Materiales del PE 1 1 2 El fabricante de de los conductores proporciona los valores necesarios de R y X de las impedancias (fase/PE, fase/PEN) para utilizar en elcálculo de la impedancia de bucle de defecto a tierra. 3 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

15 Condiciones Necesarias
Materiales del PE 1 1 2 Posible, pero no recomendable, dado que no se puede saber la impedancia del bucle con defecto a tierra en la fase de diseño. Las mediciones en la instalación finalizada son la única manera práctica de garantizar la protección correcta para las personas. 4 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

16 Condiciones Necesarias
Materiales del PE 1 1 2 Debe admitir la conexión de otros conductores PE. Nota: estos elementos deben llevar una señal visual, por separado, de rayas verdes y amarillas, de 15 a 100 mm de largo (o las letras PE a una distancia inferior a 15 cm de cada extremo). 5 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

17 Condiciones Necesarias
Materiales del PE 1 1 2 2 Estos elementos sólo deben ser desmontables si se ha proporcionado otra forma de garantizar la continuidad de protección sin interrupciones. 6 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

18 Condiciones Necesarias
Materiales del PE 1 1 2 2 Con la aprobación de las autoridades de suministros de agua correspondientes. 7 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

19 Condiciones Necesarias
Materiales del PE 1 1 2 En la canalización prefabricada y precableada, y otros elementos parecidos, la carcasa metálica puede utilizarse como un conductor PEN. 8 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

20 Condiciones Necesarias
Materiales del PE 1 1 2 En la canalización prefabricada y precableada, y otros elementos parecidos, la carcasa metálica puede utilizarse como un conductor PEN, en paralelo con la barra correspondiente, u otro conductor PE en la Carcasa. 8 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias

21 Condiciones Necesarias
Materiales del PE 1 1 2 Prohibido en algunos países y sólo permitido en todo el mundo si se utiliza para conductores equipotenciales complementarios. 9 2 3 3 8 5 3 3 2 3 6 4 7 4 4 2 4 9 Pulsar sobre los números para ayuda. Para salir de ayuda pulsar sobre el recuadro ayuda Condiciones Necesarias
