Guía de Implementación Conexión Remota a M258. Centro de Competencia Técnica Producto y Versión: M258 SoMachine v2.0RL2 RevisiónFechaAutorModificaciones.

Presentaciones similares


Presentación del tema: "Guía de Implementación Conexión Remota a M258. Centro de Competencia Técnica Producto y Versión: M258 SoMachine v2.0RL2 RevisiónFechaAutorModificaciones."— Transcripción de la presentación:

1 Guía de Implementación Conexión Remota a M258. Centro de Competencia Técnica Producto y Versión: M258 SoMachine v2.0RL2 RevisiónFechaAutorModificaciones 1.009/2010Ramón A. Hormigo LuquePrimera versión

2 2 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Indice Arquitectura Proyecto Vijeo-Designer Descarga múltiple en local Configuración de la conexión remota Proyecto de SoMachine Configuración Router GPRS Conexión Remota

3 3 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Arquitectura CAN-H En esta guía se explicará como configurar los diferentes equipos y software para realizar la conexión remota de una arquitectura como la de la imagen. SoMachine v2.0 RL2 Internet Router. GPRS. Viola, ETG… IP Publica Existe la opción de usar dyndns M XBTGT2330 Switch Ethernet

4 4 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – A continuación se muestran los pasos a seguir para realizar el proyecto desde SoMachine 2. Proyecto SoMachine (1) Se crea un nuevo proyecto. Se empieza con un proyecto vacio.

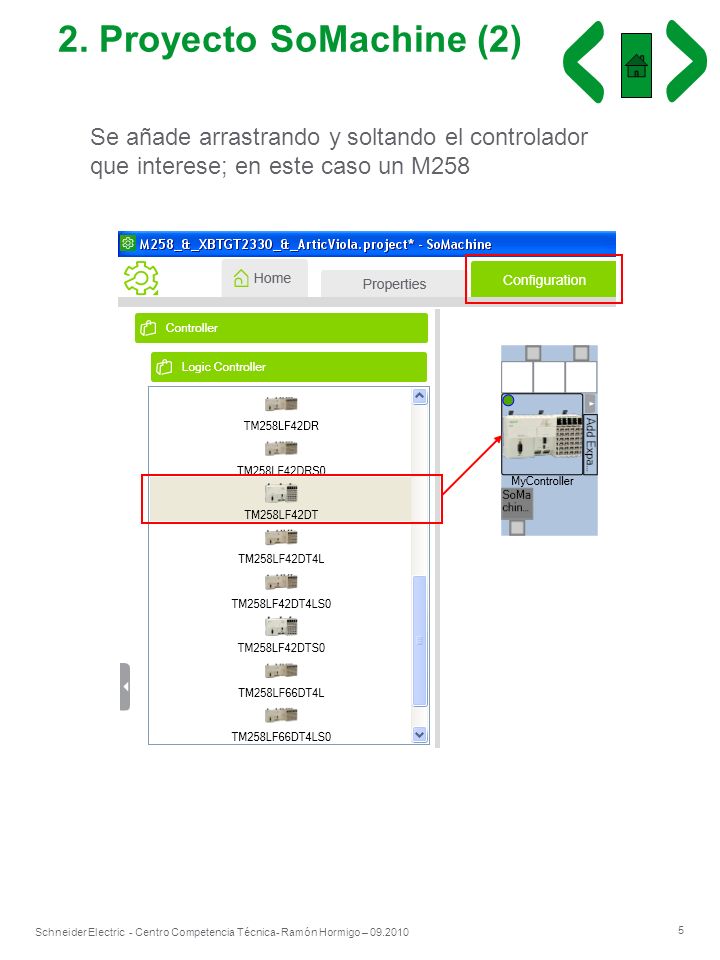

5 5 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (2) Se añade arrastrando y soltando el controlador que interese; en este caso un M258

6 6 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (3) Se añade la pantalla, se comunicará con el M258 a través de ethernet en protocolo SoMachine. No es necesario realizar las conexiones ethernet desde esta pantalla.

7 7 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (4) Desde programa se accede al M258 y a la XBTGT2330 para poder configurarlos.

8 8 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (5) Siguiendo dentro de programa, se accede al dispositivo M258 y a su red ethernet para configurarla. La dirección gateway será la IP local de router GPRS.

9 9 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (6) Se añade un programa que se ejecutará en el M258

10 10 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (7) Se crea un pequeño programa a modo de ejemplo. La variables se compartirán con la pantalla en protocolo SoMachine a través de ethernet.

11 11 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (8) Desde la Mast se hace la llamada al POU que se ha creado.

12 12 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (9) Para compartir las variables entre el M258 y la XBTGT2330 se añade el objeto Symbol configuration dónde se seleccionarán las variables a compartir

13 13 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto SoMachine (10) Desde Symbol configuration se seleccionan las variables que se desean compartir con la pantalla. Se exportan los simbolos a Vijeo-Designer pulsando boton derecho sobre Symbol configuration y seleccionando la opción de Exportar.

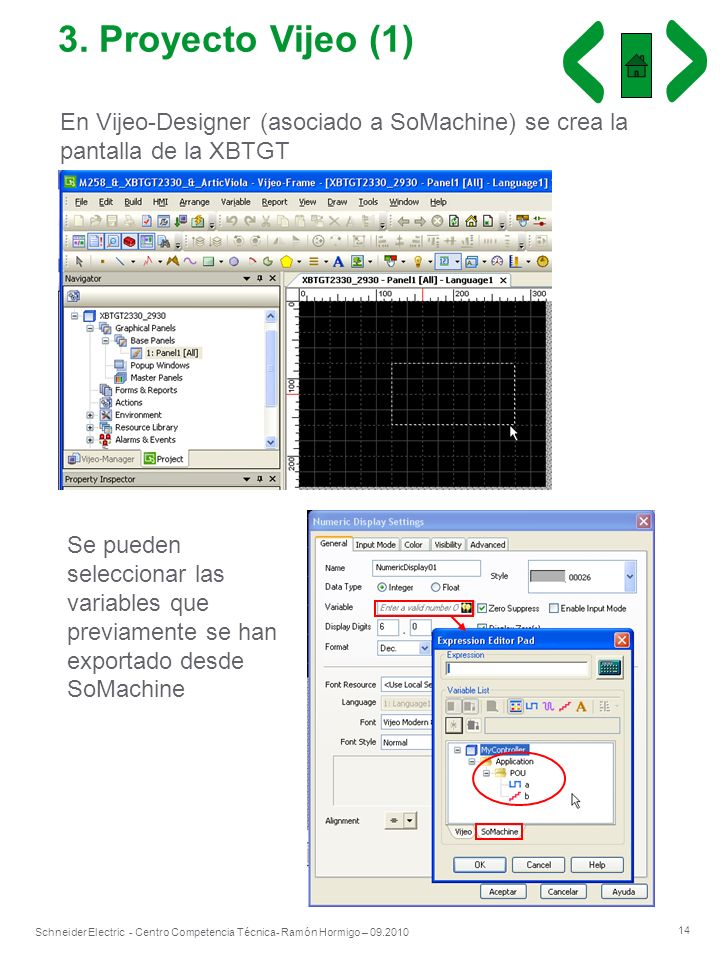

14 14 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto Vijeo (1) En Vijeo-Designer (asociado a SoMachine) se crea la pantalla de la XBTGT Se pueden seleccionar las variables que previamente se han exportado desde SoMachine

15 15 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto Vijeo (2) Se añade un pulsador a la pantalla Y se seleccionan las variables.

16 16 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto Vijeo (3) Se configura la IP, máscara de subred y puerta de enlace de la pantalla, también se puede realizar dicha operación desde la propia pantalla de configuración de la XBTGT, para así poder realizar la posterior transferencia de programa, ya que se encontrará dentro de la red.

17 17 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto Vijeo (4) También se configura el webserver de la XBTGT2330 para acceder remotamente a la pantalla.

18 18 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto Vijeo (5) SoMachine configura automáticamente la red de equipos conectados en la red ethernet

19 19 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Proyecto Vijeo (6) Se habilita la información de las variables y se seleccionan las propiedades de lectura/escritura en caso de querer modificar dichas variables desde la pantalla del webserver.

20 20 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Descarga Múltiple (1) Previo a la conexión remota se debe transferir el proyecto en local. En este caso se ha introducido el PC con SoMachine dentro de la red donde se encuentran el M258 y la XBTGT2330. Para ello se le a asignado una IP dentro del rango, Primero se configura el gateway del M258. Para realizar la transferencia a través de ethernet se debe de modificar el archivo de configuración:Gateway.cfg En la línea donde se lee MaxRouters=1 se debe añadir un ; delante. La línea quedará: ;MaxRouters=1 El archivo Gateway.cfg se encuentra en: C:\Archivos de programa\Schneider Electric\SoMachine\GatewayPLC

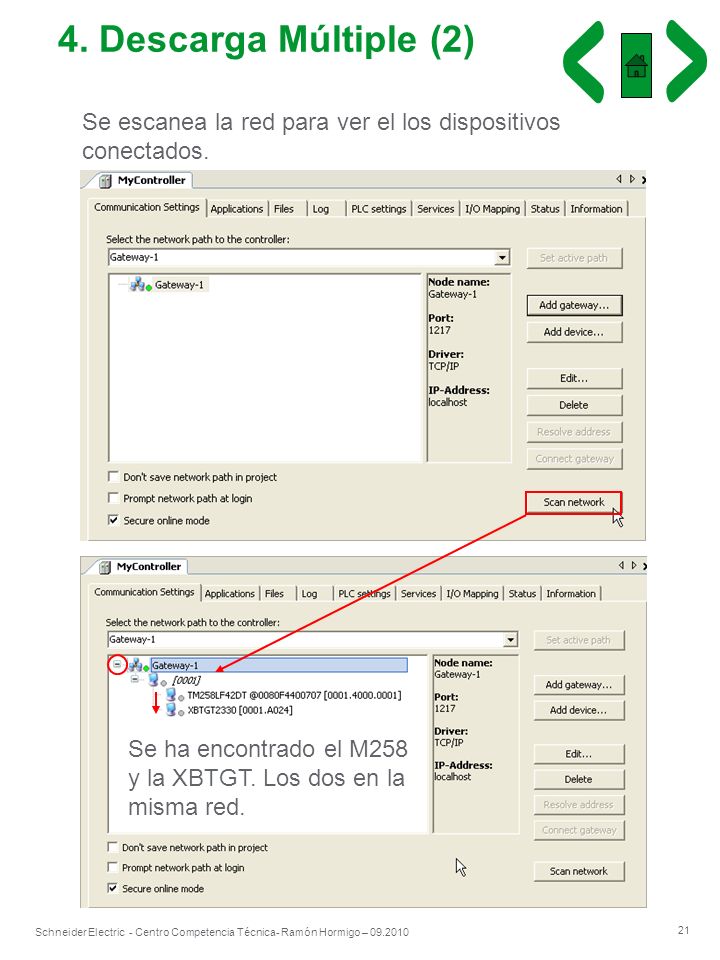

21 21 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Descarga Múltiple (2) Se escanea la red para ver el los dispositivos conectados. Se ha encontrado el M258 y la XBTGT. Los dos en la misma red.

22 22 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Descarga Múltiple (3) Se selecciona el M258 como ruta activa. Pulsar Alt + F

23 23 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Descarga Múltiple (4) Ahora se selecciona la ruta de la pantalla XBTGT2330, del mismo modo que se realizó el del M258.

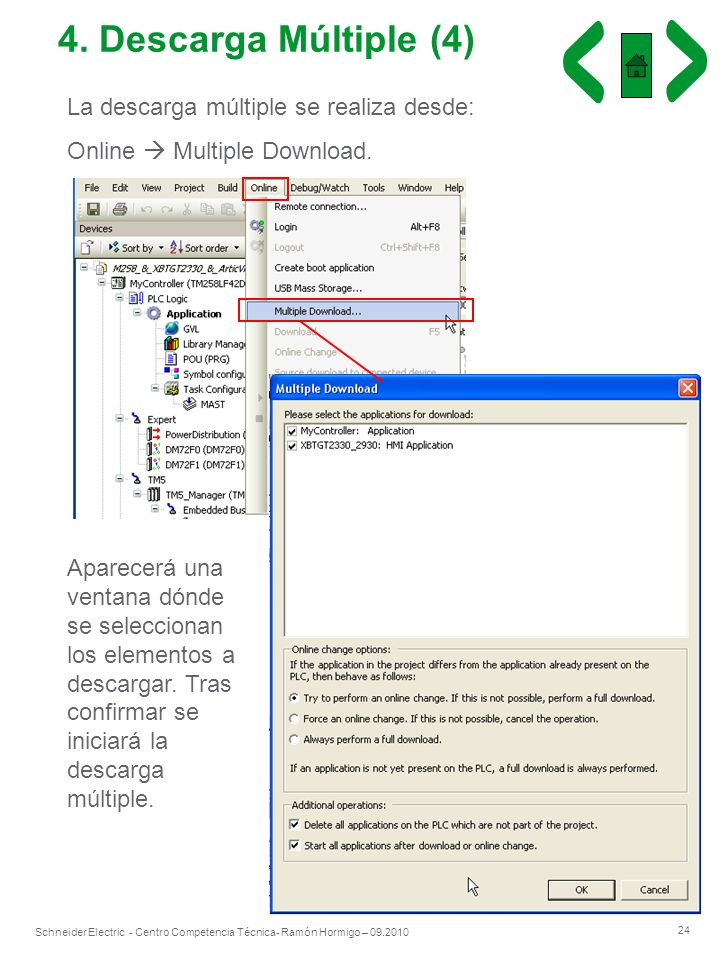

24 24 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Descarga Múltiple (4) La descarga múltiple se realiza desde: Online Multiple Download. Aparecerá una ventana dónde se seleccionan los elementos a descargar. Tras confirmar se iniciará la descarga múltiple.

25 25 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(1) A continuación se muestra cómo configurar un router gprs Artic Viola y una ETG3021 IP local.

26 26 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(2) GPRS. Proveedor de servicios: Movistar

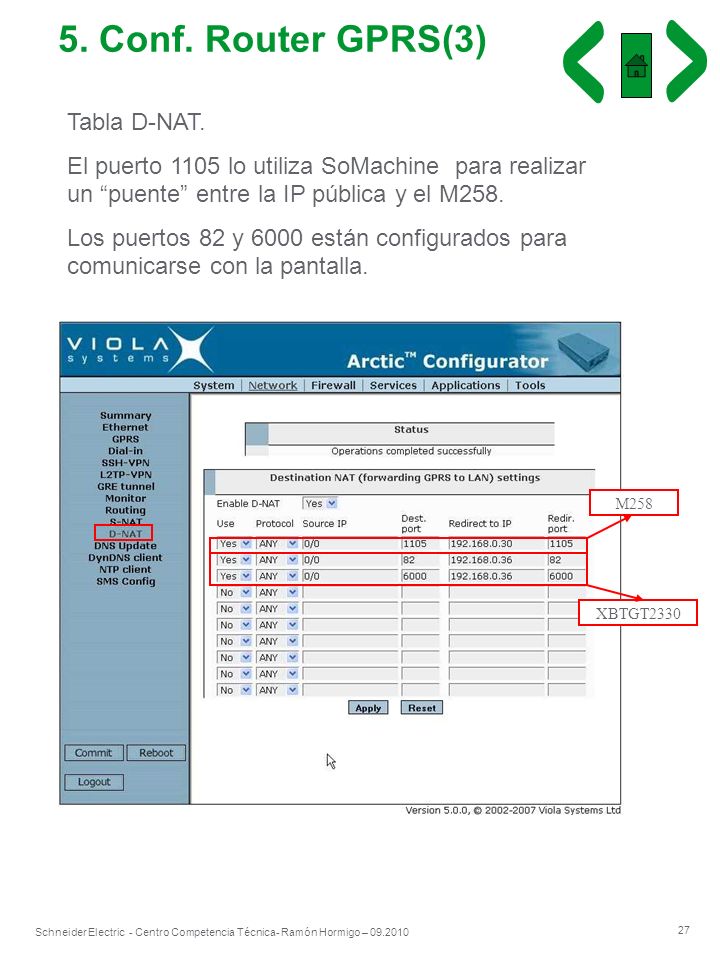

27 27 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(3) Tabla D-NAT. El puerto 1105 lo utiliza SoMachine para realizar un puente entre la IP pública y el M258. Los puertos 82 y 6000 están configurados para comunicarse con la pantalla. M258 XBTGT2330

28 28 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(4) DynDns En caso de querer configurar la opción de DyndDns se puede hacer en la siguiente pantalla.

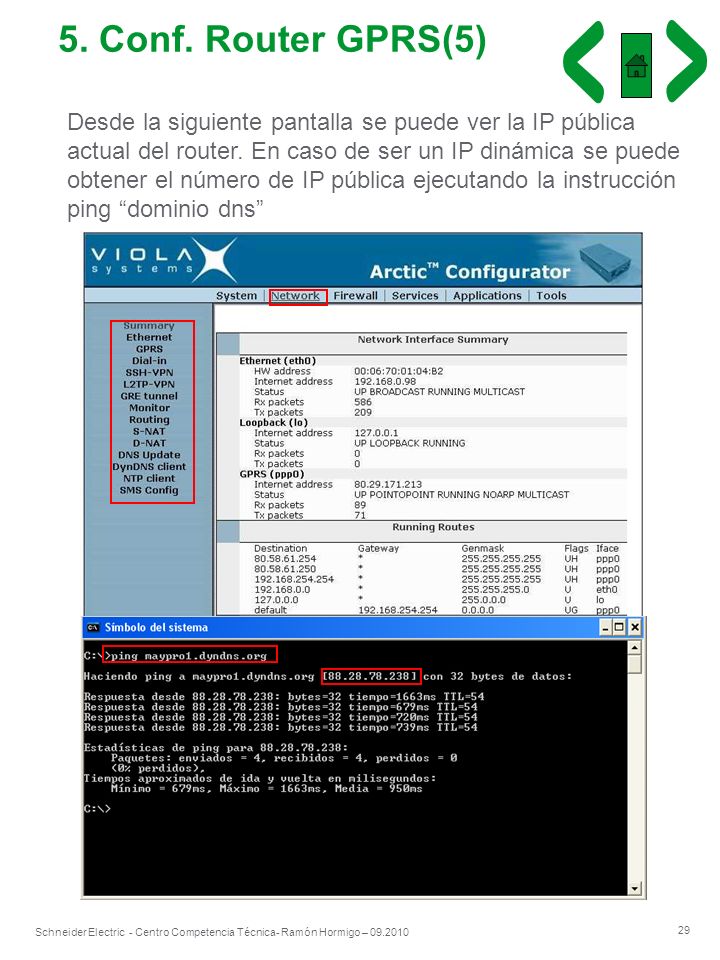

29 29 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(5) Desde la siguiente pantalla se puede ver la IP pública actual del router. En caso de ser un IP dinámica se puede obtener el número de IP pública ejecutando la instrucción ping dominio dns

30 30 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(6) A modo de ejemplo se mostrará también como se debería configurar el router gprs ETG3021. Configuración de la IP local.

31 31 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(7) Configuración del GPRS y del DynDNS Tabla NAT

32 32 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conf. Router GPRS(8) Pantalla de diagnóstico dónde se puede ver el estado del router GPRS y la IP pública.

33 33 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Para realizar la conexión remota se ha de configurar en Somachine la opción Remote connection, se ha de añadir un New item en el menú Online. 6. Conf Conexión Remota

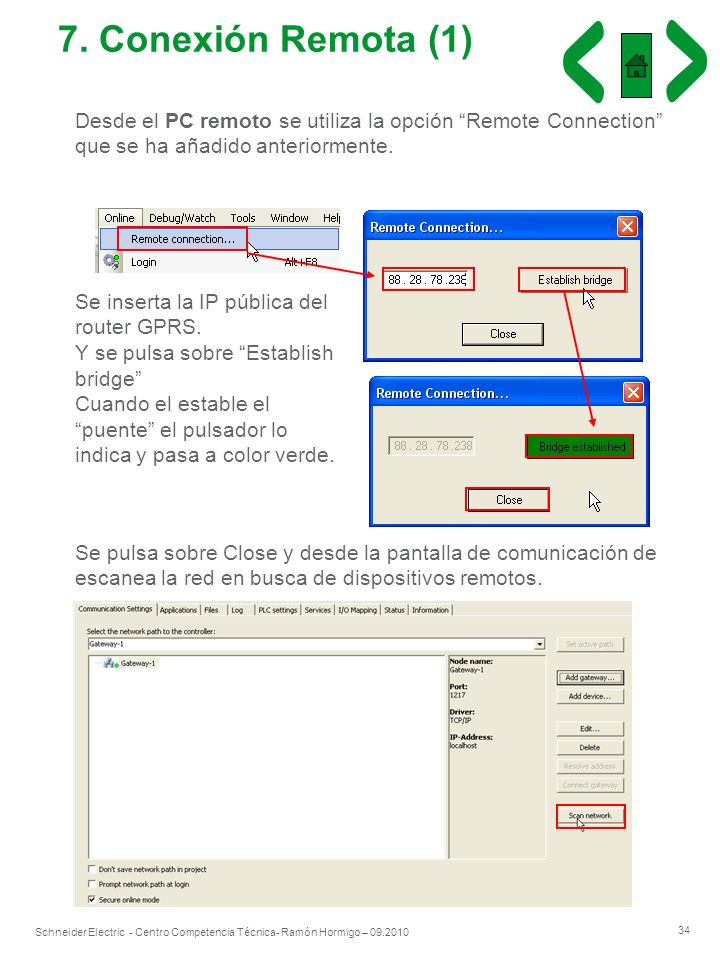

34 34 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conexión Remota (1) Desde el PC remoto se utiliza la opción Remote Connection que se ha añadido anteriormente. Se inserta la IP pública del router GPRS. Y se pulsa sobre Establish bridge Cuando el estable el puente el pulsador lo indica y pasa a color verde. Se pulsa sobre Close y desde la pantalla de comunicación de escanea la red en busca de dispositivos remotos.

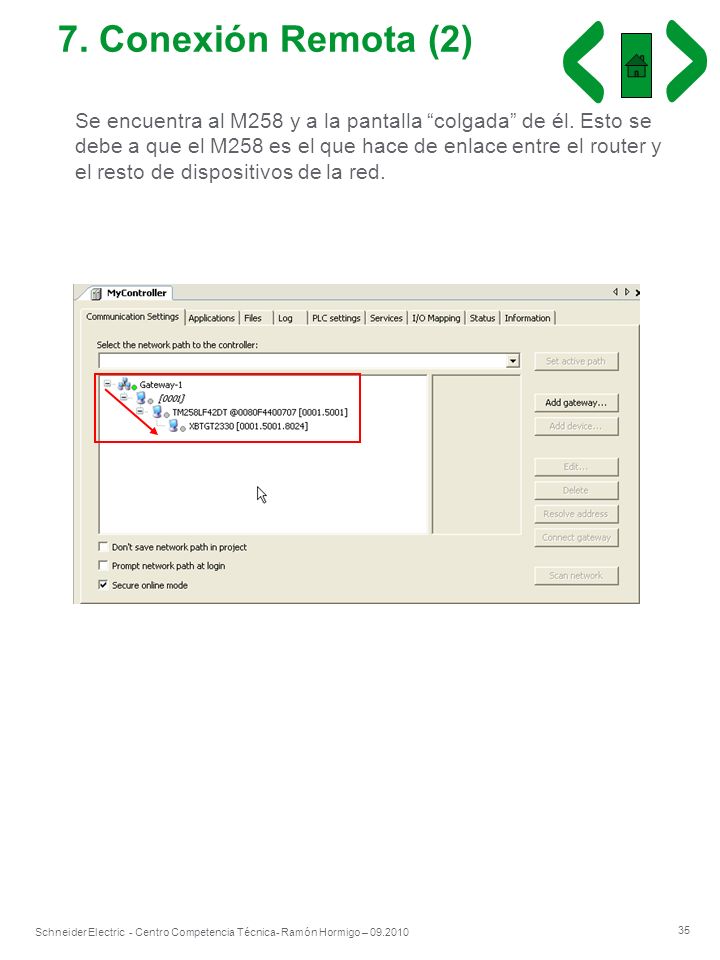

35 35 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conexión Remota (2) Se encuentra al M258 y a la pantalla colgada de él. Esto se debe a que el M258 es el que hace de enlace entre el router y el resto de dispositivos de la red.

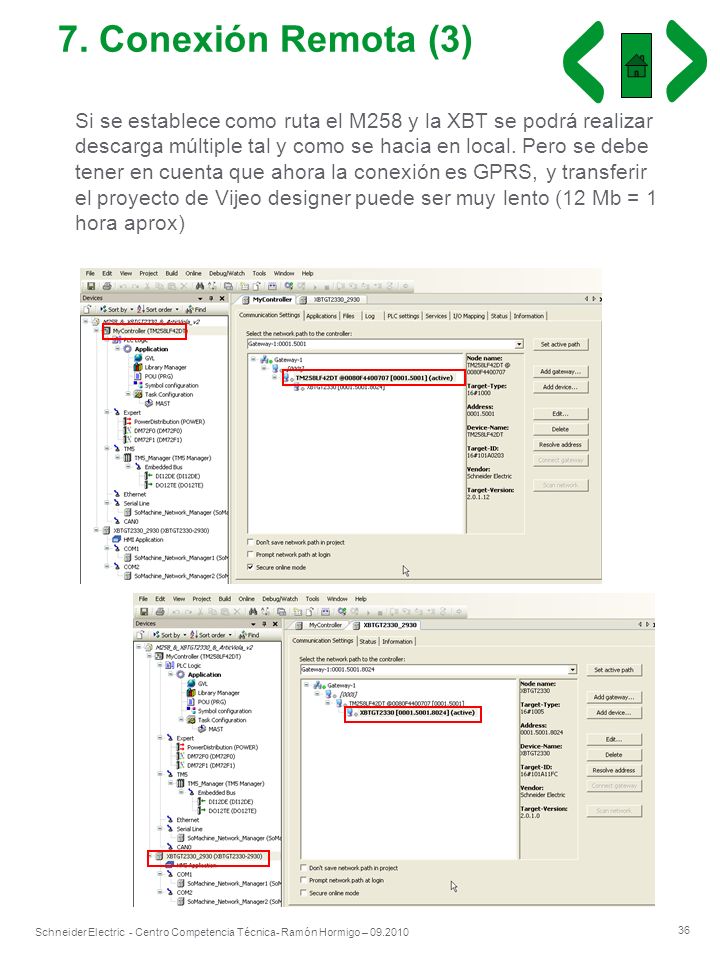

36 36 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conexión Remota (3) Si se establece como ruta el M258 y la XBT se podrá realizar descarga múltiple tal y como se hacia en local. Pero se debe tener en cuenta que ahora la conexión es GPRS, y transferir el proyecto de Vijeo designer puede ser muy lento (12 Mb = 1 hora aprox)

37 37 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conexión Remota (4) Si se realiza el login al M258 se podrá ver el programa en on- line Existe cierto retraso en la visualización debido a la conexión GPRS

38 38 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Conexión Remota (5) Para visualizar la pantalla se deberá introducir en Windows Internet Explorer la IP pública del router gprs o la dirección Dyndns, seguida de :82. Configurado anteriormente. De este modo se accede al Webserver de la XBTGT2330 y se puede monitorizar y actuar sobre la pantalla de modo remoto.

39 39 Schneider Electric - Centro Competencia Técnica- Ramón Hormigo – Make the most of your energy
